申请日2021.07.16
公开（公告）日2021.08.31
IPC分类号C02F9/04; C02F101/12; C02F101/30; C02F101/36; C02F103/30; C02F103/38
摘要
本发明涉及化工污水处理领域，尤其涉及化纤生产污水综合处理装置，包括有固定底座、异型注水管、反应池、开闸机构等；固定底座左上方固定安装有异型注水管，固定底座上方固定连接有反应池，反应池内部呈空腔结构，反应池位于异型注水管右侧，反应池上设有开闸机构。通过滤板一、滤板二与碳滤分筛层的配合，滤板一与滤板二可以对化纤生产污水进行初步过滤，以去除化纤生产污水中的大部分悬浮物、颗粒物等，碳滤分筛层可以吸附化纤生产污水中的有机物和余氯等，从而可以进一步地去除化纤生产污水中的杂质，达到了能够有效地去除化纤生产污水中的杂质的效果。
权利要求书

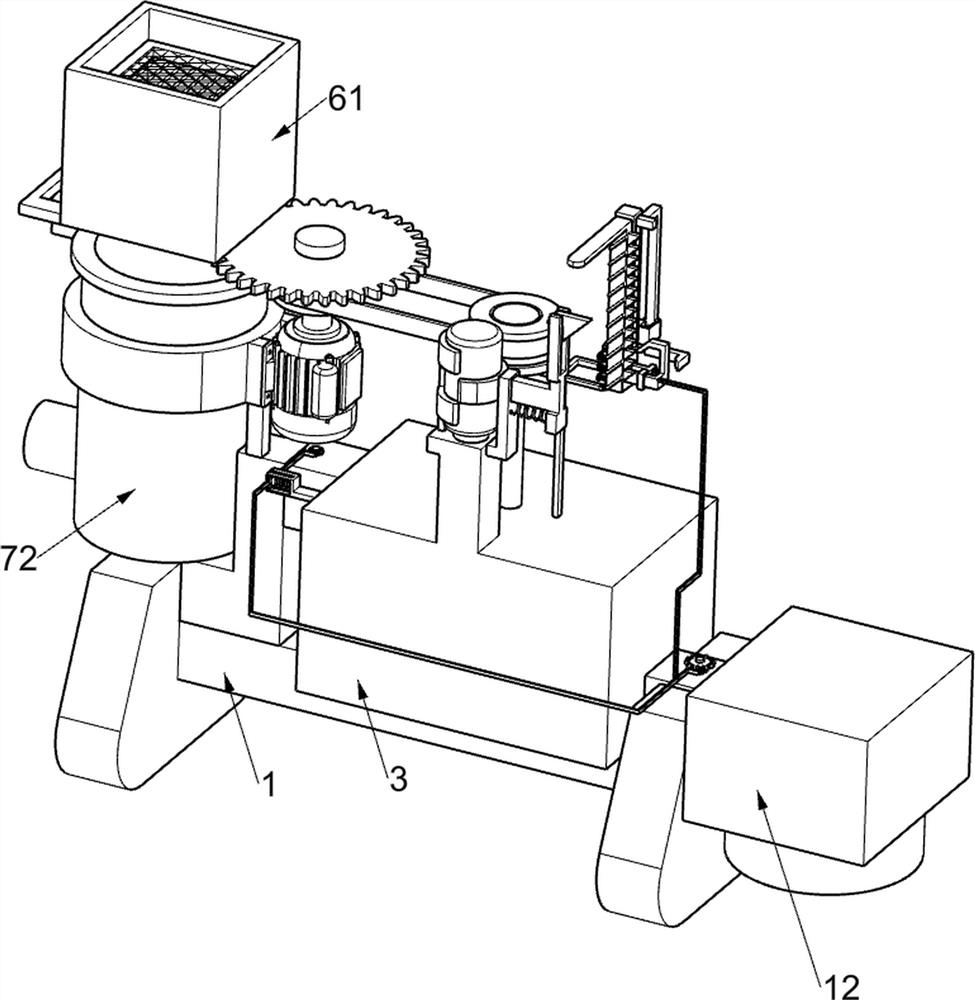

1.化纤生产污水综合处理装置，其特征是，包括有固定底座（1）、异型注水管（2）、反应池（3）、开闸机构（4）和搅拌机构（5）：
异型注水管（2），固定底座（1）左上方固定安装有异型注水管（2），异型注水管（2）用于输送生产化纤污水；
反应池（3），固定底座（1）上方固定连接有反应池（3），反应池（3）内部呈空腔结构，反应池（3）位于异型注水管（2）右侧，反应池（3）用于提供处理生产化纤污水所需的密闭空间；
开闸机构（4），反应池（3）上设有开闸机构（4），开闸机构（4）用于控制反应池（3）内部的化纤生产污水的输入与排出的作用；
搅拌机构（5），异型注水管（2）上方设有搅拌机构（5），搅拌机构（5）用于对反应池3内的化纤生产污水与次氯酸钠进行充分地搅拌，起加快反应池3内的化纤生产污水的反应速率的作用。
2.按照权利要求1所述的化纤生产污水综合处理装置，其特征是，开闸机构（4）包括有短阀体（41）、L型滑轨架（42）、蝶阀一（43）、齿轮一（44）、异型滑动齿条架（45）、第一复位弹簧（46）、长阀体（47）和蝶阀二（48），异型注水管（2）与反应池（3）之间共同联接有短阀体（41），短阀体（41）分别与异型注水管（2）和反应池（3）连通，反应池（3）外壁左侧联接有L型滑轨架（42），短阀体（41）内部转动式连接有蝶阀一（43），蝶阀一（43）上方固定连接有齿轮一（44），齿轮一（44）位于短阀体（41）上方，L型滑轨架（42）上滑动式连接有异型滑动齿条架（45），异型滑动齿条架（45）位于齿轮一（44）前侧，异型滑动齿条架（45）与齿轮一（44）啮合，异型滑动齿条架（45）与L型滑轨架（42）之间连接有第一复位弹簧（46），反应池（3）外壁右侧联接有长阀体（47），长阀体（47）与反应池（3）连通，长阀体（47）内部转动式连接有蝶阀二（48），蝶阀二（48）上方同样联接有齿轮一（44），齿轮一（44）其同样与异型滑动齿条架（45）啮合。
3.按照权利要求2所述的化纤生产污水综合处理装置，其特征是，搅拌机构（5）包括有电机支撑环（51）、伺服电机（52）、短轴（53）、皮带轮一（54）、异型转动架（55）、皮带轮二（56）、开孔轴（57）、输送带（58）、长轴（59）、搅拌扇叶（510）、卡杆（511）和第二复位弹簧（512），异型注水管（2）上方固定连接有电机支撑环（51），电机支撑环（51）右侧安装有伺服电机（52），伺服电机（52）输出轴上固定连接有短轴（53），短轴（53）上固定连接有皮带轮一（54），反应池（3）上方固定连接有异型转动架（55），异型转动架（55）上方转动式连接有皮带轮二（56），皮带轮二（56）内贯穿有开孔轴（57），皮带轮二（56）与皮带轮一（54）之间绕有输送带（58），开孔轴（57）下方固定连接有长轴（59），长轴（59）与反应池（3）转动式连接，长轴（59）上联接有一对搅拌扇叶（510），搅拌扇叶（510）位于反应池（3）内部，皮带轮二（56）内周向分布滑动式连接有四卡杆（511），卡杆（511）卡入开孔轴（57）上，卡杆（511）与皮带轮二（56）之间连接有第二复位弹簧（512）。
4.按照权利要求3所述的化纤生产污水综合处理装置，其特征是，还包括有脱油机构（7），脱油机构（7）设于电机支撑环（51）上，脱油机构（7）包括有齿轮二（71）、异型开孔管（72）、齿轮三（73）、开孔旋转筒（74）和过滤油管（75），短轴（53）上固定连接有齿轮二（71），电机支撑环（51）上固定连接有异型开孔管（72），异型开孔管（72）内部转动式连接有开孔旋转筒（74），开孔旋转筒（74）上方联接有齿轮三（73），齿轮三（73）与齿轮二（71）啮合，齿轮三（73）位于齿轮二（71）左侧，开孔旋转筒（74）内部固定连接有过滤油管（75），过滤油管（75）贯穿异型开孔管（72）。
5.按照权利要求4所述的化纤生产污水综合处理装置，其特征是，还包括有砂滤机构（6），砂滤机构（6）设于异型开孔管（72）上方，砂滤机构（6）包括有矩形滤框（61）、滤板一（62）和滤板二（63），矩形滤框（61）固定连接于异型开孔管（72）上方，矩形滤框（61）与开孔旋转筒（74）转动式连接，矩形滤框（61）内上部固定连接有滤板一（62），矩形滤框（61）内下部固定连接有滤板二（63）。
6.按照权利要求5所述的化纤生产污水综合处理装置，其特征是，还包括有下压机构（8），下压机构（8）设于异型转动架（55）上，下压机构（8）包括有凸轮（81）、T型推动杆（82）、第三复位弹簧（83）、推动楔形块（84）和第四复位弹簧（85），长轴（59）上部固定连接有凸轮（81），异型转动架（55）上部滑动式连接有T型推动杆（82），T型推动杆（82）与凸轮（81）接触，T型推动杆（82）与异型转动架（55）之间连接有第三复位弹簧（83），T型推动杆（82）上滑动式连接有推动楔形块（84），推动楔形块（84）与T型推动杆（82）之间连接有第四复位弹簧（85）。
7.按照权利要求6所述的化纤生产污水综合处理装置，其特征是，还包括有减速机构（9），减速机构（9）部分设于异型转动架（55）上，减速机构（9）包括有异形开孔架（91）、卡珠（92）和第五复位弹簧（93），异型转动架（55）右侧呈线性分布式固定连接有三异形开孔架（91），异形开孔架（91）上滑动式连接有卡珠（92），卡珠（92）与异形开孔架（91）之间连接有第五复位弹簧（93）。
8.按照权利要求7所述的化纤生产污水综合处理装置，其特征是，还包括有复位机构（10），三异形开孔架（91）之间共同设有复位机构（10），复位机构（10）包括有矩形滑轨架（101）、异型下滑杆（102）、第六复位弹簧（103）、异型开槽架（104）、楔形限位架一（105）、第七复位弹簧（106）、L型开槽架（107）、限位楔形架二（108）和第八复位弹簧（109），三异形开孔架（91）之间共同固定连接有矩形滑轨架（101），矩形滑轨架（101）上滑动式连接有异型下滑杆（102），异型下滑杆（102）与推动楔形块（84）接触，卡珠（92）卡入异型下滑杆（102）左侧，异型下滑杆（102）与矩形滑轨架（101）之间连接有第六复位弹簧（103），矩形滑轨架（101）右侧下方固定连接有异型开槽架（104），异型开槽架（104）上滑动式连接有楔形限位架一（105），楔形限位架一（105）与异型下滑杆（102）接触，楔形限位架一（105）与异型开槽架（104）之间连接有第七复位弹簧（106），矩形滑轨架（101）后侧固定连接有L型开槽架（107），L型开槽架（107）上滑动式连接有限位楔形架二（108），限位楔形架二（108）与L型开槽架（107）之间连接有第八复位弹簧（109）。
9.按照权利要求8所述的化纤生产污水综合处理装置，其特征是，还包括有加药机构（11），加药机构（11）设于反应池（3）上方，加药机构（11）包括有弧形挡板（111）、橡胶药剂筒（112）、L型固定架（113）、挤压杆（114）、第九复位弹簧（115）、摆动楔形块（116）和扭力弹簧（117），反应池（3）上方固定连接有弧形挡板（111），反应池（3）上方套接有橡胶药剂筒（112），弧形挡板（111）与橡胶药剂筒（112）接触，反应池（3）上固定连接有L型固定架（113），L型固定架（113）上滑动式连接有挤压杆（114），挤压杆（114）与L型固定架（113）之间连接有第九复位弹簧（115），挤压杆（114）上转动式连接有摆动楔形块（116），摆动楔形块（116）与挤压杆（114）接触，摆动楔形块（116）与挤压杆（114）之间对称连接有扭力弹簧（117）。
10.按照权利要求9所述的化纤生产污水综合处理装置，其特征是，还包括有碳滤分筛层（12），固定底座（1）右侧固定安装有碳滤分筛层（12），碳滤分筛层（12）与长阀体（47）连通。
说明书
化纤生产污水综合处理装置
技术领域
本发明涉及化工污水处理领域，尤其涉及化纤生产污水综合处理装置。
背景技术
化学纤维是用天然高分子化合物或人工合成的高分子化合物为原料，经过制备纺丝原液、纺丝和后处理等工序制得的具有纺织性能的纤维，纤维必须经过一系列后加工才能符合纺织加工和使用要求，加工的目的是提高纤维的力学性能和尺寸稳定性。化学纤维织物是近代发展起来的新型衣料，其种类较多，随着科技的发展，化学纤维的市场逐渐扩大。
由于化学纤维生产厂在化纤生产过程中会产生各类污水，其污水成分复杂，常含有强酸、强碱、纤维素等，以及各种有毒物质，若直接将化纤生产污水排放，易对微生物产生毒害作用，同时会污染环境并对人类健康造成很大的危害，因此需要对化纤生产污水进行处理，化害为利，采取相应的净化措施进行处置后才可排放，以达到节约水资源并保护环境的目的，而现有设备在对其进行净化处理时，处理的效率较低，且较难将化纤生产污水中的油分离。
发明内容
基于此，有必要针对以上问题，提出能够有效地去除化纤生产污水中的杂质、能够自动地添加次氯酸钠以灭活化纤生产污水中的细菌、处理效率高、能够自动地将化纤生产污水中的油分离出的化纤生产污水综合处理装置，以解决上述背景技术中提出的直接将化纤生产污水排放易对微生物产生毒害作用、化纤生产污水污染环境并对人类健康造成很大的危害的问题。
技术方案：化纤生产污水综合处理装置，包括有固定底座、异型注水管、反应池、开闸机构和搅拌机构：异型注水管，固定底座左上方固定安装有异型注水管，异型注水管用于输送生产化纤污水；反应池，固定底座上方固定连接有反应池，反应池内部呈空腔结构，反应池位于异型注水管右侧，反应池用于提供处理生产化纤污水所需的密闭空间；开闸机构，反应池上设有开闸机构，开闸机构用于控制反应池内部的化纤生产污水的输入与排出的作用；搅拌机构，异型注水管上方设有搅拌机构，搅拌机构用于对反应池3内的化纤生产污水与次氯酸钠进行充分地搅拌，起加快反应池3内的化纤生产污水的反应速率的作用。
此外，特别优选的是，开闸机构包括有短阀体、L型滑轨架、蝶阀一、齿轮一、异型滑动齿条架、第一复位弹簧、长阀体和蝶阀二，异型注水管与反应池之间共同联接有短阀体，短阀体分别与异型注水管和反应池连通，反应池外壁左侧联接有L型滑轨架，短阀体内部转动式连接有蝶阀一，蝶阀一上方固定连接有齿轮一，齿轮一位于短阀体上方，L型滑轨架上滑动式连接有异型滑动齿条架，异型滑动齿条架位于齿轮一前侧，异型滑动齿条架与齿轮一啮合，异型滑动齿条架与L型滑轨架之间连接有第一复位弹簧，反应池外壁右侧联接有长阀体，长阀体与反应池连通，长阀体内部转动式连接有蝶阀二，蝶阀二上方同样联接有齿轮一，齿轮一其同样与异型滑动齿条架啮合。
此外，特别优选的是，搅拌机构包括有电机支撑环、伺服电机、短轴、皮带轮一、异型转动架、皮带轮二、开孔轴、输送带、长轴、搅拌扇叶、卡杆和第二复位弹簧，异型注水管上方固定连接有电机支撑环，电机支撑环右侧安装有伺服电机，伺服电机输出轴上固定连接有短轴，短轴上固定连接有皮带轮一，反应池上方固定连接有异型转动架，异型转动架上方转动式连接有皮带轮二，皮带轮二内贯穿有开孔轴，皮带轮二与皮带轮一之间绕有输送带，开孔轴下方固定连接有长轴，长轴与反应池转动式连接，长轴上联接有一对搅拌扇叶，搅拌扇叶位于反应池内部，皮带轮二内周向分布滑动式连接有四卡杆，卡杆卡入开孔轴上，卡杆与皮带轮二之间连接有第二复位弹簧。
此外，特别优选的是，还包括有脱油机构，脱油机构设于电机支撑环上，脱油机构包括有齿轮二、异型开孔管、齿轮三、开孔旋转筒和过滤油管，短轴上固定连接有齿轮二，电机支撑环上固定连接有异型开孔管，异型开孔管内部转动式连接有开孔旋转筒，开孔旋转筒上方联接有齿轮三，齿轮三与齿轮二啮合，齿轮三位于齿轮二左侧，开孔旋转筒内部固定连接有过滤油管，过滤油管贯穿异型开孔管。
此外，特别优选的是，还包括有砂滤机构，砂滤机构设于异型开孔管上方，砂滤机构包括有矩形滤框、滤板一和滤板二，矩形滤框固定连接于异型开孔管上方，矩形滤框与开孔旋转筒转动式连接，矩形滤框内上部固定连接有滤板一，矩形滤框内下部固定连接有滤板二。
此外，特别优选的是，还包括有下压机构，下压机构设于异型转动架上，下压机构包括有凸轮、T型推动杆、第三复位弹簧、推动楔形块和第四复位弹簧，长轴上部固定连接有凸轮，异型转动架上部滑动式连接有T型推动杆，T型推动杆与凸轮接触，T型推动杆与异型转动架之间连接有第三复位弹簧，T型推动杆上滑动式连接有推动楔形块，推动楔形块与T型推动杆之间连接有第四复位弹簧。
此外，特别优选的是，还包括有减速机构，减速机构部分设于异型转动架上，减速机构包括有异形开孔架、卡珠和第五复位弹簧，异型转动架右侧呈线性分布式固定连接有三异形开孔架，异形开孔架上滑动式连接有卡珠，卡珠与异形开孔架之间连接有第五复位弹簧。
此外，特别优选的是，还包括有复位机构，三异形开孔架之间共同设有复位机构，复位机构包括有矩形滑轨架、异型下滑杆、第六复位弹簧、异型开槽架、楔形限位架一、第七复位弹簧、L型开槽架、限位楔形架二和第八复位弹簧，三异形开孔架之间共同固定连接有矩形滑轨架，矩形滑轨架上滑动式连接有异型下滑杆，异型下滑杆与推动楔形块接触，卡珠卡入异型下滑杆左侧，异型下滑杆与矩形滑轨架之间连接有第六复位弹簧，矩形滑轨架右侧下方固定连接有异型开槽架，异型开槽架上滑动式连接有楔形限位架一，楔形限位架一与异型下滑杆接触，楔形限位架一与异型开槽架之间连接有第七复位弹簧，矩形滑轨架后侧固定连接有L型开槽架，L型开槽架上滑动式连接有限位楔形架二，限位楔形架二与L型开槽架之间连接有第八复位弹簧。
此外，特别优选的是，还包括有加药机构，加药机构设于反应池上方，加药机构包括有弧形挡板、橡胶药剂筒、L型固定架、挤压杆、第九复位弹簧、摆动楔形块和扭力弹簧，反应池上方固定连接有弧形挡板，反应池上方套接有橡胶药剂筒，弧形挡板与橡胶药剂筒接触，反应池上固定连接有L型固定架，L型固定架上滑动式连接有挤压杆，挤压杆与L型固定架之间连接有第九复位弹簧，挤压杆上转动式连接有摆动楔形块，摆动楔形块与挤压杆接触，摆动楔形块与挤压杆之间对称连接有扭力弹簧。
此外，特别优选的是，还包括有碳滤分筛层，固定底座右侧固定安装有碳滤分筛层，碳滤分筛层与长阀体连通。
与现有技术相比，本发明具有以下优点：
通过搅拌扇叶及其上装置的配合，搅拌扇叶可以对反应池内的化纤生产污水与次氯酸钠进行充分地搅拌，从而使得反应池内的化纤生产污水与次氯酸钠混合均匀以加快其反应速率，有利于处理化纤生产污水，达到了能够有效地提高化纤生产污水的处理速率的目的。
通过滤板一、滤板二与碳滤分筛层的配合，滤板一与滤板二可以对化纤生产污水进行初步过滤，以去除化纤生产污水中的大部分悬浮物、颗粒物等，碳滤分筛层可以吸附化纤生产污水中的有机物和余氯等，从而可以进一步地去除化纤生产污水中的杂质，达到了能够有效地去除化纤生产污水中的杂质的效果。
通过开孔旋转筒及其上装置的配合，开孔旋转筒及其上装置高速转动会使化纤生产污水中的油与水分离并将其分别排出，以便于后续对化纤生产污水进行处理，达到了能够自动地将化纤生产污水中的油分离出的效果。
通过挤压杆与橡胶药剂筒及其上装置的配合，挤压杆会对橡胶药剂筒进行挤压并使其内部的次氯酸钠注入反应池内部，次氯酸钠可以迅速灭活化纤生产污水中的细菌，以便于对化纤生产污水进行处理，达到了能够自动地添加次氯酸钠以灭活化纤生产污水中的细菌的效果。
（发明人：周鑫）
