申请日2020.12.25
公开（公告）日2021.09.03
IPC分类号C02F3/12
摘要
本实用新型涉及污水处理技术领域，且公开了一种城市污水用高效脱氮除磷的MBBR污水处理设备，包括处理箱，所述处理箱的内部固定安装有反应池，所述反应池的顶部固定安装有投料板，所述投料板的顶部开设有储料槽，所述投料板的内部开设有活动槽，所述活动槽内底壁的左右两侧均固定连接有弹簧，两个所述弹簧的顶端固定连接有连接板。该城市污水用高效脱氮除磷的MBBR污水处理设备，通过启动两个电动推杆，使推动连接板向下移动，带动连接板上的各锥形堵块向下移动，使各储料槽内的填料从缝隙中滚出，使各区域污水均匀投放填料，从而降低因填料数量不同而造成的各区域污水净化速率的不同，进而使污水的处理效率提高。
权利要求书

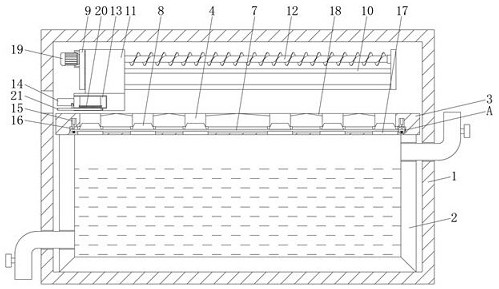

1.一种城市污水用高效脱氮除磷的MBBR污水处理设备，包括处理箱（1），其特征在于：所述处理箱（1）的内部固定安装有反应池（2），所述反应池（2）的顶部固定安装有投料板（3），所述投料板（3）的顶部开设有储料槽（4），所述投料板（3）的内部开设有活动槽（5），所述活动槽（5）内底壁的左右两侧均固定连接有弹簧（6），两个所述弹簧（6）的顶端固定连接有连接板（7），所述连接板（7）的内部固定安装有锥形堵块（8），所述锥形堵块（8）与储料槽（4）的内部活动插接，所述处理箱（1）后侧的内壁固定连接有两个安装板（9），两个所述安装板（9）相对的一侧固定连接有固定板（10），所述固定板（10）的正面滑动连接有移动块（11），两个所述安装板（9）相对一侧的顶部转动连接有螺纹杆（12），所述移动块（11）的内部与螺纹杆（12）的侧表面螺纹连接，所述移动块（11）底部的左侧活动插接有料盒（13），所述料盒（13）的左侧固定安装有移动把手（14），所述处理箱（1）的左侧开设有方形槽，所述料盒（13）与方形槽的内部相适配。
2.根据权利要求1所述的一种城市污水用高效脱氮除磷的MBBR污水处理设备，其特征在于：所述投料板（3）的内部开设有两个竖槽（15），两个所述竖槽（15）的内顶壁均固定连接有电动推杆（16），两个所述电动推杆（16）的底端分别与连接板（7）顶部的左右两侧相抵持。
3.根据权利要求1所述的一种城市污水用高效脱氮除磷的MBBR污水处理设备，其特征在于：所述投料板（3）的底部开设有通槽（17），所述通槽（17）与储料槽（4）的内部连通，所述锥形堵块（8）与通槽（17）的内部活动连接。
4.根据权利要求1所述的一种城市污水用高效脱氮除磷的MBBR污水处理设备，其特征在于：所述投料板（3）的顶部开设有斜槽（18），所述斜槽（18）与储料槽（4）的内部连通。
5.根据权利要求1所述的一种城市污水用高效脱氮除磷的MBBR污水处理设备，其特征在于：左侧所述安装板（9）的左侧固定安装有电机（19），所述电机（19）的输出端与螺纹杆（12）的左端固定连接。
6.根据权利要求1所述的一种城市污水用高效脱氮除磷的MBBR污水处理设备，其特征在于：所述料盒（13）的内部固定安装有滤网（20），所述滤网（20）的底部活动连接有底盖（21），所述移动把手（14）底部的右侧活动插接有连接杆，所述连接杆的底端与底盖（21）的顶部活动连接，所述底盖（21）顶部的右侧开设有插孔，所述连接杆的底端与插孔的内部相适配。
说明书
一种城市污水用高效脱氮除磷的MBBR污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种城市污水用高效脱氮除磷的MBBR污水处理设备。
背景技术
MBBR污水处理是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，与以往的填料不同的是，悬浮填料能与污水频繁多次接触，因而被称为“移动的生物膜”。
在反应器内投放填料时，由于填料随机投放，使得反应器内各区域填料的数量差异较大，使得各填料处的污水净化速率不同，影响了污水的净化效率，不利于污水的快速处理。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种城市污水用高效脱氮除磷的MBBR污水处理设备，具备自动投料、投料均匀和使用方便等优点，解决了目前反应器的填料为随机投放，使各区域存在的填料数量差异较大，导致各填料处污水的净化速率不同，影响了污水的净化效率，不利于污水快速处理的问题。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种城市污水用高效脱氮除磷的MBBR污水处理设备，包括处理箱，所述处理箱的内部固定安装有反应池，所述反应池的顶部固定安装有投料板，所述投料板的顶部开设有储料槽，所述投料板的内部开设有活动槽，所述活动槽内底壁的左右两侧均固定连接有弹簧，两个所述弹簧的顶端固定连接有连接板，所述连接板的内部固定安装有锥形堵块，所述锥形堵块与储料槽的内部活动插接，所述处理箱后侧的内壁固定连接有两个安装板，两个所述安装板相对的一侧固定连接有固定板，所述固定板的正面滑动连接有移动块，两个所述安装板相对一侧的顶部转动连接有螺纹杆，所述移动块的内部与螺纹杆的侧表面螺纹连接，所述移动块底部的左侧活动插接有料盒，所述料盒的左侧固定安装有移动把手，所述处理箱的左侧开设有方形槽，所述料盒与方形槽的内部相适配。
优选的，所述投料板的内部开设有两个竖槽，两个所述竖槽的内顶壁均固定连接有电动推杆，两个所述电动推杆的底端分别与连接板顶部的左右两侧相抵持。
优选的，所述投料板的底部开设有通槽，所述通槽与储料槽的内部连通，所述锥形堵块与通槽的内部活动连接。
优选的，所述投料板的顶部开设有斜槽，所述斜槽与储料槽的内部连通。
优选的，左侧所述安装板的左侧固定安装有电机，所述电机的输出端与螺纹杆的左端固定连接。
优选的，所述料盒的内部固定安装有滤网，所述滤网的底部活动连接有底盖，所述移动把手底部的右侧活动插接有连接杆，所述连接杆的底端与底盖的顶部活动连接，所述底盖顶部的右侧开设有插孔，所述连接杆的底端与插孔的内部相适配。
与现有技术相比，本实用新型提供了一种城市污水用高效脱氮除磷的MBBR污水处理设备，具备以下有益效果：
1、该城市污水用高效脱氮除磷的MBBR污水处理设备，通过设置连接板、锥形堵块和电动推杆，启动两个电动推杆，使推动连接板向下移动，带动连接板上的各锥形堵块向下移动，使各储料槽内的填料从缝隙中滚出，使各区域污水均匀投放填料，从而降低因填料数量不同而造成的各区域污水净化速率的不同，进而使污水的处理效率提高。
2、该城市污水用高效脱氮除磷的MBBR污水处理设备，通过设置移动块和料盒，将盛有填料的料盒插接在移动块上并打开底盖，同时启动电机，使螺纹杆转动，带动与螺纹杆侧表面螺纹连接的移动块向右移动，对投料板上各储料槽内进行填料投放，且投放在斜槽上的填料会滚落至相应的储料槽中，替代了传统随机投料的方式，从而便于填料的均匀投放，进而便于污水处理设备的使用。
（发明人：陈园忠;金德龙;黄安拉）
