申请日2020.11.23
公开（公告）日2021.08.31
IPC分类号C02F3/28
摘要

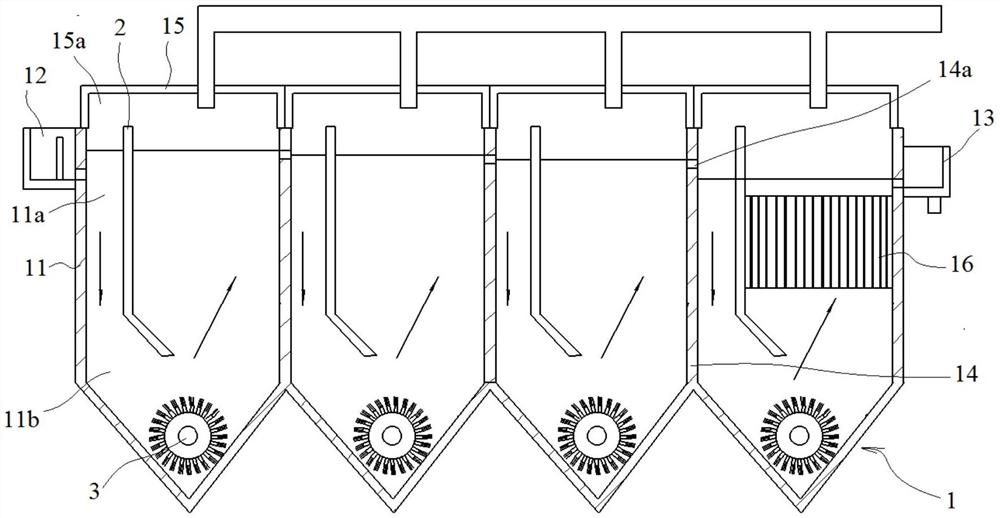

本实用新型涉及一种ABR型污水厌氧反应器，包括厌氧池、多个折流板和多个搅拌装置；厌氧池包括池体、进水槽和出水槽，进水槽和出水槽分别位于池体的前后两端，池体内部设置有多个竖直隔板将池体分割成多个反应区，每一反应区的底部内盛装有厌氧泥，反应区的下端形成有V形槽，每一竖直隔板的上部形成有连通相邻的反应区的过水孔；折流板一一对应的安装于反应区内；搅拌装置一一对应的安装于V形槽内，以用于对V形槽内沉积的厌氧泥进行搅拌，在每一个反应区的下端形成有V形槽，更容易让厌氧泥沉积到V形槽的底部，安装于V形槽内的搅拌装置，用于将V形槽内的厌氧泥搅动，使污水和厌氧泥中的微生物充分接触，保证了污水的处理效率。
权利要求书
1.一种ABR型污水厌氧反应器，其特征在于，包括厌氧池、多个折流板和多个搅拌装置；
所述厌氧池包括池体、进水槽和出水槽，所述进水槽和所述出水槽分别位于所述池体的前后两端，所述池体内部设置有多个竖直隔板将所述池体分割成多个反应区，每一所述反应区的底部内盛装有厌氧泥，所述反应区的下端形成有V形槽，每一所述竖直隔板的上部形成有连通相邻的所述反应区的过水孔；
所述折流板一一对应的安装于所述反应区内；
所述搅拌装置一一对应的安装于所述V形槽内，以用于对所述V形槽内沉积的厌氧泥进行搅拌。
2.根据权利要求1所述的ABR型污水厌氧反应器，其特征在于，所述搅拌装置包括可转动的安装于对应的所述V形槽内的转轴、用于驱动所述转轴转动的伺服电机、安装于所述转轴上的转筒、连接于所述转筒外表面的刮板以及连接于所述刮板外端的硬质毛刷。
3.根据权利要求1所述的ABR型污水厌氧反应器，其特征在于，所述过水孔的进水高度沿所述池体前端至所述池体后端的方向逐渐降低，所述出水槽的进水高度低于最后端的所述过水孔的进水高度。
4.根据权利要求1所述的ABR型污水厌氧反应器，其特征在于，每一所述折流板的下部向所述池体后端弯折一定角度。
5.根据权利要求1所述的ABR型污水厌氧反应器，其特征在于，所述进水槽和所述出水槽均为三角溢流槽。
6.根据权利要求1所述的ABR型污水厌氧反应器，其特征在于，所述厌氧池还包括多个与所述反应区一一对应设置的封盖，所述封盖的下部形成有密封腔，每一所述封盖上形成有一沼气出口。
7.根据权利要求1所述的ABR型污水厌氧反应器，其特征在于，最后端的所述折流板和所述池体的后端侧壁之间设置有微生物填料层。
说明书
一种ABR型污水厌氧反应器
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种ABR型污水厌氧反应器。
背景技术
ABR称为厌氧折流式反应器，是20世纪80年代美国McCarty等专家提出的一种高效厌氧反应器，相当于多个串联运行的UASB反应器。在反应器的每个格室内都可以形成絮状或者颗粒的污泥，污水流入格室沿导流板上下折流运动，依次通过各格室内厌氧污泥床，废水中的有机物通过与微生物的反应接触而得到去除。
该反应器独特的分格式结构及推流式流态使得每个反应室中可以驯化培养出与流至反应室中的污水水质、环境条件相适应的微生物群落，将大分子有机物降解为小分子有机物，将难降解的有机物转化为可降解的有机物，提高废水的可生化性，降低后续生物降解的负荷和费用，厌氧产生的沼气经过收集综合利用不产生二次污染。
现有技术中，ABR反应器由于工程制造中的局限性，经常会导致厌氧污泥在每一个格室的底部形成沉积，由于为了保证污水的水力停留时间，污水流速不可过快，格室底部的污泥不能被有效的利用，造成反应死区，反应器的效率低下。
实用新型内容
有鉴于此，有必要提供一种ABR型污水厌氧反应器，用以解决现有技术中由于反应器底部污泥沉积导致反应器的效率低下的技术问题。
本实用新型提供一种ABR型污水厌氧反应器，包括厌氧池、多个折流板和多个搅拌装置；
所述厌氧池包括池体、进水槽和出水槽，所述进水槽和所述出水槽分别位于所述池体的前后两端，所述池体内部设置有多个竖直隔板将所述池体分割成多个反应区，每一所述反应区的底部内盛装有厌氧泥，所述反应区的下端形成有V形槽，每一所述竖直隔板的上部形成有连通相邻的所述反应区的过水孔；
所述折流板一一对应的安装于所述反应区内；
所述搅拌装置一一对应的安装于所述V形槽内，以用于对所述V形槽内沉积的厌氧泥进行搅拌。
进一步的，所述搅拌装置包括可转动的安装于对应的所述V形槽内的转轴、用于驱动所述转轴转动的伺服电机、安装于所述转轴上的转筒、连接于所述转筒外表面的刮板以及连接于所述刮板外端的硬质毛刷。
进一步的，所述过水孔的进水高度沿所述池体前端至所述池体后端的方向逐渐降低，所述出水槽的进水高度低于最后端的所述过水孔的进水高度。
进一步的，每一所述折流板的下部向所述池体后端弯折一定角度。
进一步的，所述进水槽和所述出水槽均为三角溢流槽。
进一步的，所述厌氧池还包括多个与所述反应区一一对应设置的封盖，所述封盖的下部形成有密封腔，每一所述封盖上形成有一沼气出口。
进一步的，最后端的所述折流板和所述池体的后端侧壁之间设置有微生物填料层。
本实用新型提供的ABR型污水厌氧反应器，在每一个反应区的下端形成有V形槽，更容易让厌氧泥沉积到V形槽的底部，安装于V形槽内的搅拌装置，用于将V形槽内的厌氧泥搅动，使污水和厌氧泥中的微生物充分接触，保证了污水的处理效率。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例详细说明如后。
（发明人：周军党;卢玉献;姜平）
