申请日2020.10.10
公开（公告）日2021.09.03
IPC分类号C02F1/28; B01D24/16
摘要
本实用新型公开了一种组合式污水深度处理用活性焦抽提设备，包括提升装置、处理装置和排出装置，所述提升装置上端设有处理装置，所述处理装置上端设有排出装置，所述提升装置包括提升泵，所述提升泵的输出端连接有第一导管，所述第一导管中部安装有第一阀门，所述第一导管上端外壁固定设有第一连接框。有益效果：能够在对活性焦颗粒进行反洗或更换时直接将处理箱拆卸下来进行更换，然后再对更换下来的处理箱进行活性焦颗粒的反洗和更换操作，并且便于操作，从而能够大大的缩短污水处理中断的时长，从而能够增加污水处理的效率。
权利要求书

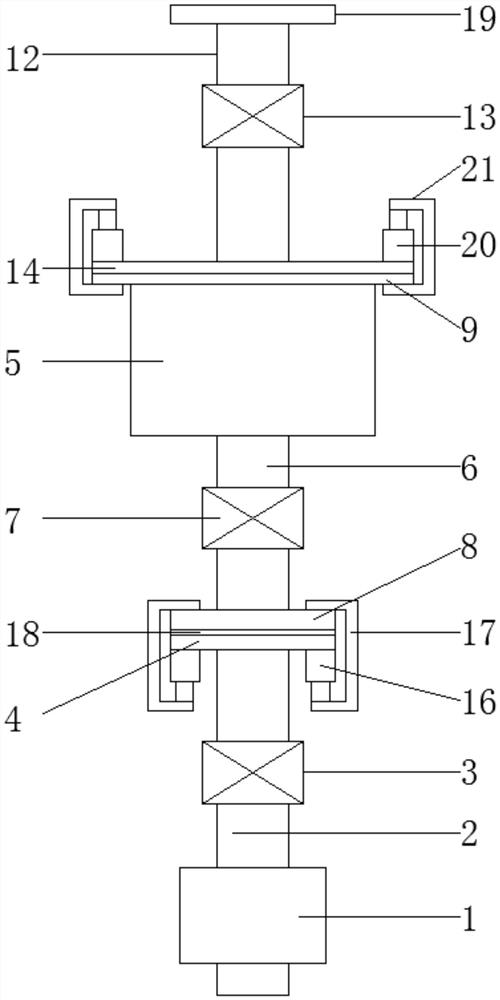

1.一种组合式污水深度处理用活性焦抽提设备，其特征在于，包括提升装置、处理装置和排出装置，所述提升装置上端设有处理装置，所述处理装置上端设有排出装置，所述提升装置包括提升泵(1)，所述提升泵(1)的输出端连接有第一导管(2)，所述第一导管(2)中部安装有第一阀门(3)，所述第一导管(2)上端外壁固定设有第一连接框(4)，所述处理装置包括处理箱(5)，所述处理箱(5)下固定设有第二导管(6)，所述第二导管(6)中部安装有第二阀门(7)，所述第二导管(6)下端外壁固定设有第二连接框(8)，所述第二连接框(8)与所述第一连接框(4)之间通过第一连接件可拆卸连接在一起，所述处理箱(5)上端外壁固定设有第三连接框(9)，所述处理箱(5)内固定设有第一过滤网(10)，所述第一过滤网(10)上设有活性焦颗粒(11)，所述排出装置包括第三导管(12)，所述第三导管(12)中部安装也有第三阀门(13)，所述第三导管(12)下端外壁固定设有第四连接框(14)，所述第三导管(12)下端内固定设有第二过滤网(15)，所述第四连接框(14)与所述第三连接框(9)之间通过第二连接件可拆卸连接在一起。
2.根据权利要求1所述的一种组合式污水深度处理用活性焦抽提设备，其特征在于，所述第一连接件包括第一电动推杆(16)，所述第一电动推杆(16)的数量为两个且分别固定在所述第一连接框(4)的两侧下，所述第一电动推杆(16)的伸缩杆均固定设有第一凹形卡座(17)。
3.根据权利要求1所述的一种组合式污水深度处理用活性焦抽提设备，其特征在于，所述第一连接框(4)上固定设有第一密封垫片(18)。
4.根据权利要求1所述的一种组合式污水深度处理用活性焦抽提设备，其特征在于，所述第三导管(12)上端外壁固定设有法兰(19)。
5.根据权利要求1所述的一种组合式污水深度处理用活性焦抽提设备，其特征在于，所述第二连接件包括第二电动推杆(20)，所述第二电动推杆(20)的数量为两个且分别固定在所述第四连接框(14)两侧上，所述第二电动推杆(20)的伸缩杆均固定设有第二凹形卡座(21)。
6.根据权利要求1所述的一种组合式污水深度处理用活性焦抽提设备，其特征在于，所述第四连接框(14)下固定设有限位框(22)，且所述限位框(22)与所述处理箱(5)相匹配，所述限位框(22)外壁固定设有第二密封垫片(23)。
说明书
一种组合式污水深度处理用活性焦抽提设备
技术领域
本实用新型涉及污水处理装置领域，具体来说，涉及一种组合式污水深度处理用活性焦抽提设备。
背景技术
活性焦是一种内部孔隙结构发达、比表面积大、吸附能力强的碳素材料，是一种很好的吸附材料，采用活性焦吸附过滤法对难生物降解工业废水进行深度处理，处理后的水COD可达到50mg/L以下，色度可达到5倍(稀释倍数)以下，完全能够达到国家要求的“一级A标”。活性焦在吸附过滤池内有吸附和过滤两种作用，原水中的溶解性和胶体污染物被活性焦吸附，同时原水中的悬浮物也被截留过滤；因此，吸附过滤过程中，当悬浮物累积到一定程度时，应该对活性焦进行反洗，以防止堵塞，提高活性焦的过滤性能，另外，活性焦随着运行时间的延长，吸附效率逐渐降低，当达到最高设定值时，即认为活性焦吸附饱和，此时，应停止该单元的运行，将饱和活性焦从吸附过滤池中提取出来，更换新的或再生活性焦。现有技术中在对活性焦进行反洗或更换时均需要停机较长的时间，从而导致污水处理中断时间较长，大大的减低了污水处理的效率，并且操作较为复杂。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
本实用新型的目的在于提供一种组合式污水深度处理用活性焦抽提设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种组合式污水深度处理用活性焦抽提设备包括提升装置、处理装置和排出装置，所述提升装置上端设有处理装置，所述处理装置上端设有排出装置，所述提升装置包括提升泵，所述提升泵的输出端连接有第一导管，所述第一导管中部安装有第一阀门，所述第一导管上端外壁固定设有第一连接框，所述处理装置包括处理箱，所述处理箱下固定设有第二导管，所述第二导管中部安装有第二阀门，所述第二导管下端外壁固定设有第二连接框，所述第二连接框与所述第一连接框之间通过第一连接件可拆卸连接在一起，所述处理箱上端外壁固定设有第三连接框，所述处理箱内固定设有第一过滤网，所述第一过滤网上设有活性焦颗粒，所述排出装置包括第三导管，所述第三导管中部安装也有第三阀门，所述第三导管下端外壁固定设有第四连接框，所述第三导管下端内固定设有第二过滤网，所述第四连接框与所述第三连接框之间通过第二连接件可拆卸连接在一起。
进一步的，所述第一连接件包括第一电动推杆，所述第一电动推杆的数量为两个且分别固定在所述第一连接框的两侧下，所述第一电动推杆的伸缩杆均固定设有第一凹形卡座。
进一步的，所述第一连接框上固定设有第一密封垫片。
进一步的，所述第三导管上端外壁固定设有法兰。
进一步的，所述第二连接件包括第二电动推杆，所述第二电动推杆的数量为两个且分别固定在所述第四连接框两侧上，所述第二电动推杆的伸缩杆均固定设有第二凹形卡座。
进一步的，所述第四连接框下固定设有限位框，且所述限位框与所述处理箱相匹配，所述限位框外壁固定设有第二密封垫片。
与现有技术相比，本实用新型具有以下有益效果：
(1)、本实用新型通过设置提升装置、处理装置和排处装置，能够在对活性焦颗粒进行反洗或更换时直接将处理箱拆卸下来进行更换，然后再对更换下来的处理箱进行活性焦颗粒的反洗和更换操作，并且便于操作，从而能够大大的缩短污水处理中断的时长，从而能够增加污水处理的效率。
(2)、本实用新型通过设置第一电动推杆和第一凹形卡座，能够通过控制第一电动推杆带动第一凹形卡座将第一连接框和第二连接框夹紧固定在一起，并且便于将第一连接框和第二连接框拆开。
(3)、本实用新型通过设置第一密封垫片，能够增加第一连接框和第二连接框之间的密封性。
(4)、本实用新型通过设置第二电动推杆和第二凹形卡座，能够通过控制第二电动推杆带动第二凹形卡座将第三连接框和第四连接框夹紧固定在一起，并且便于将第三连接框和第四连接框拆开。
(5)、本实用新型通过设置限位框和第二密封垫片，能够对第四连接框下的处理箱进行限位，并且第二密封垫片能够增加限位框与处理箱之间的密封性。
（发明人：刘冉;刘玉民;聂红秀）
