申请日2020.10.27
公开（公告）日2021.09.17
IPC分类号C02F1/00
摘要
本实用新型公开了一种化工污水处理装置，涉及化工污水领域，包括固定底箱，所述固定底箱的一侧边螺栓连接有密封板，所述固定底箱的顶面位置焊接有处理顶箱，所述处理顶箱的顶面竖直向螺栓连接有搅动电机，所述处理顶箱的顶面螺栓连接有投料盒体，所述处理顶箱的顶面竖直向焊接有进料管道，所述处理顶箱的侧边水平焊接有延伸板块，所述延伸板块在远离处理顶箱的一侧边水平螺栓连接有推动气缸，所述固定底箱的底面垂直向下焊接有出料漏斗。本实用新型装置设计一体化结构简单操作方便，在采用了搅动的结构使得反应更加的充分，且分流过滤使得污水的处理更加的彻底高效，同时可拆卸式设计可以便于后期的更换作用。
权利要求书

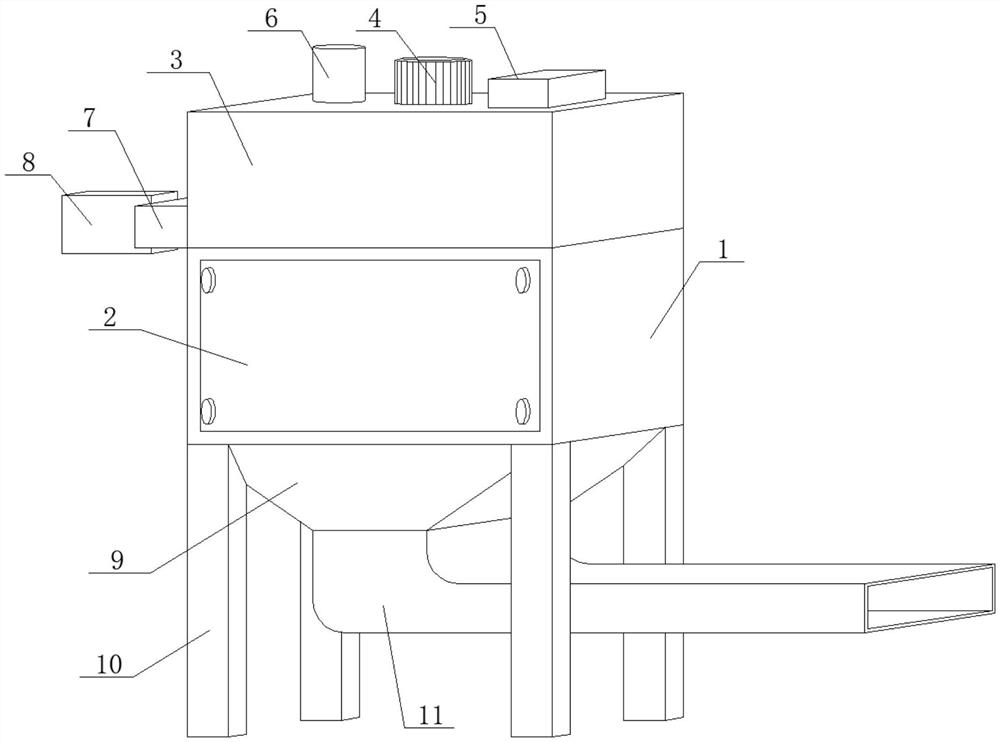

1.一种化工污水处理装置，包括固定底箱(1)，其特征在于，所述固定底箱(1)的一侧边螺栓连接有密封板(2)，所述固定底箱(1)的顶面位置焊接有处理顶箱(3)，所述处理顶箱(3)的顶面竖直向螺栓连接有搅动电机(4)，所述处理顶箱(3)的顶面螺栓连接有投料盒体(5)，所述处理顶箱(3)的顶面竖直向焊接有进料管道(6)，所述处理顶箱(3)的侧边水平焊接有延伸板块(7)，所述延伸板块(7)在远离处理顶箱(3)的一侧边水平螺栓连接有推动气缸(8)，所述固定底箱(1)的底面垂直向下焊接有出料漏斗(9)，所述固定底箱(1)的底面垂直向下焊接有支撑立杆(10)，所述出料漏斗(9)的底端焊接有排料管(11)，所述处理顶箱(3)的内侧边竖直向插接有主搅动杆(12)，所述处理顶箱(3)的内侧边竖直向插接有辅助搅杆(13)，所述主搅动杆(12)和辅助搅杆(13)的顶端外侧边固定套接有传动齿轮(14)，所述处理顶箱(3)的内侧底面均匀开设有出料孔(15)，所述处理顶箱(3)的底面内侧边水平开设有活动横槽(16)，所述活动横槽(16)的内侧边水平卡接有活动移板(17)，所述活动移板(17)的顶面水平均匀开设有匹配孔(18)，所述处理顶箱(3)的底面固定焊接有连接管道(19)，所述延伸板块(7)的内侧边水平开设有活动卡槽(20)，所述固定底箱(1)的内侧边竖直向设置有过滤管道(21)，所述过滤管道(21)的顶端水平开设有对接螺孔(22)，所述过滤管道(21)的外侧边均匀开设有插接槽(23)，所述插接槽(23)的内侧边插接有过滤插板(24)，所述过滤管道(21)的内侧边焊接有螺旋块(25)，所述过滤插板(24)的内侧边固定卡接有过滤板(26)。
2.根据权利要求1所述的一种化工污水处理装置，其特征在于，所述固定底箱(1)的一侧边开设有开口，且密封板(2)固定设置在开口侧位置，搅动电机(4)的输出端垂直向下贯穿处理顶箱(3)的顶面固定焊接在主搅动杆(12)的顶端位置，且搅动电机(4)固定设置在固定底箱(1)的顶面中心位置，投料盒体(5)的内部与处理顶箱(3)的内部保持通接设置。
3.根据权利要求1所述的一种化工污水处理装置，其特征在于，所述进料管道(6)的底端垂直向下贯穿处理顶箱(3)的顶面延伸至内部，且进料管道(6)与处理顶箱(3) 的内部保持通接设置，延伸板块(7)水平固定设置在处理顶箱(3)的侧边靠近底面位置，推动气缸(8)的输出端水平贯穿延伸板块(7)延伸至活动卡槽(20)的内侧边位置，且延伸端水平焊接在活动移板(17)的一侧边位置。
4.根据权利要求1所述的一种化工污水处理装置，其特征在于，所述出料漏斗(9)的内部与固定底箱(1)的内部保持通接设置，支撑立杆(10)的个数为四根，且四根支撑立杆(10)相互之间平行设置，四根支撑立杆(10)的顶端垂直焊接在固定底箱(1)的底面靠近四边角位置，排料管(11)的内部与出料漏斗(9)的内部保持通接设置，主搅动杆(12)和辅助搅杆(13)相互之间平行设置，且外侧边的齿杆相互之间交叉式排布设置，主搅动杆(12)和辅助搅杆(13)的顶端均垂直向上插接在处理顶箱(3)的内侧顶面的轴承内部。
5.根据权利要求1所述的一种化工污水处理装置，其特征在于，所述传动齿轮(14)的个数与主搅动杆(12)和辅助搅杆(13)的个数保持一致设置，且一一对应固定套接设置，相互之间的传动齿轮(14)相互之间齿接连接设置，出料孔(15)的个数为若干个，且多个出料孔(15)的顶端设置为漏斗状，多个出料孔(15)的底端垂直向下贯穿处理顶箱(3)的底面与连接管道(19)的内部保持通接设置，活动横槽(16)与出料孔(15)、活动卡槽(20)相互之间保持通接设置。
6.根据权利要求1所述的一种化工污水处理装置，其特征在于，所述匹配孔(18)的个数与出料孔(15)的个数保持一致，且相互之间一一对应通接设置，过滤管道(21)的个数与连接管道(19)的个数保持一致，且相互之间一一对应螺纹固定连接设置，过滤管道(21)的内部与连接管道(19)的内部保持通接设置，插接槽(23)贯穿过滤管道(21)的外侧边。
说明书
一种化工污水处理装置
技术领域
本实用新型涉及化工污水处理技术领域，具体是一种化工污水处理装置。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水。化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。无机化工废水包括从无机矿物制取酸、碱、盐类基本化工原料的工业，这类生产中主要是冷却用水，排出的废水中含酸、碱、大量的盐类和悬浮物，有时还含硫化物和有毒物质。有机化工废水则成分多样，包括合成橡胶、合成塑料、人造纤维、合成染料、油漆涂料、制药等过程中排放的废水，具有强烈耗氧的性质，毒性较强，且由于多数是人工合成的有机化合物，因此污染性很强，不易分解。
对于现在的化工生产时会产生较多的污水，而污水的排放一直就是环保的头等大事，传统的对于化工污水进行处理时就是简单的管道排入到箱体内部，然后在箱体内部进行中和静置后再进行排放，使得对污水的处理还是不够彻底，同时在采用了管道的横向传输，使得大大的浪费电能不利于现在的社会发展的需要，同时在过滤时就是简单的一道过滤网进行过滤，导致了过滤的不彻底性，同时在进行更换时很是麻烦造成了化工污水处理费时费力且费财力。
实用新型内容
本实用新型的目的在于提供一种化工污水处理装置，以解决上述背景技术中提出的传统的对于化工污水进行处理时就是简单的管道排入到箱体内部，然后在箱体内部进行中和静置后再进行排放，使得对污水的处理还是不够彻底，同时在采用了管道的横向传输，使得大大的浪费电能不利于现在的社会发展的需要，同时在过滤时就是简单的一道过滤网进行过滤，导致了过滤的不彻底性，同时在进行更换时很是麻烦造成了化工污水处理费时费力且费财力的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种化工污水处理装置，包括固定底箱，所述固定底箱的一侧边螺栓连接有密封板，所述固定底箱的顶面位置焊接有处理顶箱，所述处理顶箱的顶面竖直向螺栓连接有搅动电机，所述处理顶箱的顶面螺栓连接有投料盒体，所述处理顶箱的顶面竖直向焊接有进料管道，所述处理顶箱的侧边水平焊接有延伸板块，所述延伸板块在远离处理顶箱的一侧边水平螺栓连接有推动气缸，所述固定底箱的底面垂直向下焊接有出料漏斗，所述固定底箱的底面垂直向下焊接有支撑立杆，所述出料漏斗的底端焊接有排料管，所述处理顶箱的内侧边竖直向插接有主搅动杆，所述处理顶箱的内侧边竖直向插接有辅助搅杆，所述主搅动杆和辅助搅杆的顶端外侧边固定套接有传动齿轮，所述处理顶箱的内侧底面均匀开设有出料孔，所述处理顶箱的底面内侧边水平开设有活动横槽，所述活动横槽的内侧边水平卡接有活动移板，所述活动移板的顶面水平均匀开设有匹配孔，所述处理顶箱的底面固定焊接有连接管道，所述延伸板块的内侧边水平开设有活动卡槽，所述固定底箱的内侧边竖直向设置有过滤管道，所述过滤管道的顶端水平开设有对接螺孔，所述过滤管道的外侧边均匀开设有插接槽，所述插接槽的内侧边插接有过滤插板，所述过滤管道的内侧边焊接有螺旋块，所述过滤插板的内侧边固定卡接有过滤板。
作为本实用新型的一种优选实施方式：所述固定底箱的一侧边开设有开口，且密封板固定设置在开口侧位置，搅动电机的输出端垂直向下贯穿处理顶箱的顶面固定焊接在主搅动杆的顶端位置，且搅动电机固定设置在固定底箱的顶面中心位置，投料盒体的内部与处理顶箱的内部保持通接设置。
作为本实用新型的一种优选实施方式：所述进料管道的底端垂直向下贯穿处理顶箱的顶面延伸至内部，且进料管道与处理顶箱的内部保持通接设置，延伸板块水平固定设置在处理顶箱的侧边靠近底面位置，推动气缸的输出端水平贯穿延伸板块延伸至活动卡槽的内侧边位置，且延伸端水平焊接在活动移板的一侧边位置。
作为本实用新型的一种优选实施方式：所述出料漏斗的内部与固定底箱的内部保持通接设置，支撑立杆的个数为四根，且四根支撑立杆相互之间平行设置，四根支撑立杆的顶端垂直焊接在固定底箱的底面靠近四边角位置，排料管的内部与出料漏斗的内部保持通接设置，主搅动杆和辅助搅杆相互之间平行设置，且外侧边的齿杆相互之间交叉式排布设置，主搅动杆和辅助搅杆的顶端均垂直向上插接在处理顶箱的内侧顶面的轴承内部。
作为本实用新型的一种优选实施方式：所述传动齿轮的个数与主搅动杆和辅助搅杆的个数保持一致设置，且一一对应固定套接设置，相互之间的传动齿轮相互之间齿接连接设置，出料孔的个数为若干个，且多个出料孔的顶端设置为漏斗状，多个出料孔的底端垂直向下贯穿处理顶箱的底面与连接管道的内部保持通接设置，活动横槽与出料孔、活动卡槽相互之间保持通接设置。
作为本实用新型的一种优选实施方式：所述匹配孔的个数与出料孔的个数保持一致，且相互之间一一对应通接设置，过滤管道的个数与连接管道的个数保持一致，且相互之间一一对应螺纹固定连接设置，过滤管道的内部与连接管道的内部保持通接设置，插接槽贯穿过滤管道的外侧边。
与现有技术相比，本实用新型的有益效果是：
通过设计搅动的结构使得中和反应更加的高效充分，中和后的污水在对推动气缸进行控制使得拉动活动移板向活动卡槽的内侧边进行移动，让活动移板顶面的匹配孔与出料孔进行重合从而打开出料孔的作用，让出料顶箱内部的污水通过出料孔和连接管道进入到过滤管道的内部，在螺旋块的作用下使得污水进行分流进行螺旋状向下流动，从而让污水可以分量的从过滤插板中心位置的过滤板进行过滤，过滤后的污水进入到出料漏斗的内部，在排料管的作用下使得污水进行排出作用，装置设计一体化结构简单操作方便，在采用了搅动的结构使得反应更加的充分，且分流过滤使得污水的处理更加的彻底高效，同时可拆卸式设计可以便于后期的更换作用。
（发明人：李刚）
