申请日2021.05.31
公开日期2021.11.16
IPC分类C02F3/12;C02F3/20

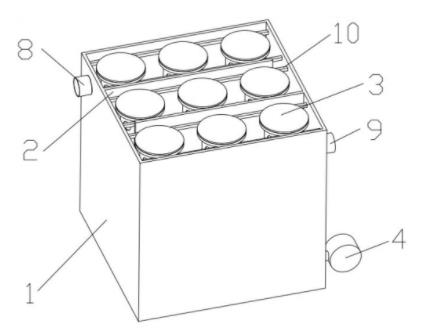

摘要
本实用新型公开了一种MBR一体化废水处理装置，属于污水处理设备技术领域。包括废水池、生物反应器和曝气组件，废水池固定安装在所述废水池中的若干挡板使废水池形成单流向通道，以及位于通道内的一对支撑杆；所述支撑杆固定安装在所述废水池内壁上；生物反应器，通过法兰可拆卸安装在所述支撑杆上；曝气组件包括安装在所述废水池内的驱动组件，滑动安装在所述废水池内并在驱动组件的驱动在在废水池来往复移动的移动板，可拆卸安装在所述移动板上表面的管道，以及安装在所述管道上的曝气板。本实用新型通过驱动组件带动移动板上的曝气板进行往复移动，加快气体在废水中扩散，避免了曝气板被填埋情况的发生。
权利要求
1.一种MBR一体化废水处理装置，其特征在于，包括：
废水池，沿废水池长度方向固定安装在所述废水池中、使废水池形成单流向通道的若干挡板，以及一端固定于废水池一侧，另一端沿通道延伸到废水池另一侧的一对支撑杆；
生物反应器，通过法兰可拆卸安装在所述支撑杆上；
曝气组件，包括安装在所述废水池内的驱动组件，滑动安装在所述废水池内并在驱动组件的驱动下在废水池内往复移动的移动板，可拆卸安装在所述移动板上表面的管道，以及安装在所述管道上的曝气板；所述挡板位于所述移动板上方且与所述移动板滑动连接；
空气泵，安装在所述废水池外侧壁上，所述空气泵上连通伸缩管，所述伸缩管与所述管道连通。
2.根据权利要求1所述的一种MBR一体化废水处理装置，其特征在于：所述驱动组件包括壳体，安装在所述壳体内的伺服电机，固定安装在所述伺服电机上的圆柱型转动板，设置在所述转动板边缘处的固定轴，转动连接在所述固定轴上的传动杆，以及转动连接在所述传动杆另一端且贯穿所述壳体的L型传动轴；所述传动轴另一端固定安装在所述移动板下端面上，通过伺服电机带动传动杆进行往复移动带动移动板在废水池内进行往复移动。
3.根据权利要求2所述的一种MBR一体化废水处理装置，其特征在于：所述驱动组件还包括固定安装在所述壳体内壁上的一对固定块，所述传动轴贯穿每个所述固定块且与每个所述固定块滑动连接。
4.根据权利要求2所述的一种MBR一体化废水处理装置，其特征在于：所述壳体外壁上设有一环形凹槽，所述传动轴贯穿所述环形凹槽使所述环形凹槽与所述传动轴之间形成一个环形容纳腔，所述环形容纳腔内填充软填料并通过法兰将软填料固定在环形容纳腔内。
5.根据权利要求1所述的一种MBR一体化废水处理装置，其特征在于：还包括设置在所述废水池侧壁上的进水口和出水口，所述进水口位于单流向通道的一端，所述出水口位于单流向通道的另一端。
说明书
一种MBR一体化废水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种MBR一体化废水处理装置。
背景技术
目前常见的好氧生物池通常采用压缩空气通过曝气器对池内的污水进行曝气处理，使池内的污水在曝气的过程中形成流动，并通过生物膜反应器对污水进行净化处理，但普通的曝气器无法均匀的曝气扩散，需要借助搅拌设备对污水进行搅拌来增强扩散，当停止对曝气器吹气时，曝气器容易被填埋，造成曝气器无法使用。
实用新型内容
本实用新型的目的在于对现有技术中存在的不足，提供给了一种MBR一体化废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种MBR一体化废水处理装置，包废水池，沿废水池长度方向固定安装在所述废水池中、使废水池形成单流向通道的若干挡板，以及一端固定于废水池一侧，另一端沿通道延伸到废水池另一侧的一对支撑杆；
生物反应器，通过法兰可拆卸安装在所述支撑杆上；
生物反应器，通过法兰可拆卸安装在所述支撑杆上；
曝气组件，包括安装在所述废水池内的驱动组件，滑动安装在所述废水池内并在驱动组件的驱动下在废水池内往复移动的移动板，可拆卸安装在所述移动板上表面的管道，以及安装在所述管道上的曝气板；所述挡板位于所述移动板上方且与所述移动板滑动连接；
空气泵，安装在所述废水池外侧壁上，所述空气泵上连通伸缩管，所述伸缩管与所述管道连通。
优选的，所述驱动组件包括壳体，安装在所述壳体内的伺服电机，固定安装在所述伺服电机上的圆柱型转动板，设置在所述转动板边缘处的固定轴，转动连接在所述固定轴上的传动杆，以及转动连接在所述传动杆另一端且贯穿所述壳体的L型传动轴；所述传动轴另一端固定安装在所述移动板下端面上，通过伺服电机带动传动杆进行往复移动带动移动板在废水池内进行往复移动，带动移动板上的曝气板进行移动，加速气体在废水中扩散。
优选的，所述驱动组件还包括固定安装在所述壳体内壁上的一对固定块，所述传动轴贯穿每个所述固定块且与每个所述固定块滑动连接，使传动轴在壳体内稳固的移动。
优选的，所述壳体外壁上设有一环形凹槽，所述传动轴贯穿所述环形凹槽使所述环形凹槽与所述传动轴之间形成一个环形容纳腔，所述环形容纳腔内填充软填料并通过法兰将软填料固定在环形容纳腔内，有效的避免废水进入壳体内造成伺服电机的损坏。
优选的，还包括设置在所述废水池侧壁上的进水口和出水口，所述进水口位于单流向通道的一端，所述出水口位于单流向通道的另一端。
有益效果：通过挡板使废水池内的废水形成单向流动，利用生物反应器对废水进行进化处理，并通过驱动组件带动移动板上的曝气板进行往复移动，移动板在往复移动的过程中对废水产生一定的推力，无需借助其他搅拌装置就能加快气体在废水中扩散，且当停止对曝气板进行吹气时，由于驱动组件带动移动板上的曝气板做往复移动，也避免了曝气被填埋情况的发生。
