申请日2021.04.26
公开日期2021.12.03
IPC分类B01D24/48;B01D24/14
摘要
本实用新型公开了一种多介质过滤器，包括桶体，所述桶体的上端外表面设置有桶顶，所述桶体的下端外表面设置有桶底，所述桶顶的上端外表面设置有进水口，所述桶底的下端外表面设置有出水口与桶腿，所述出水口位于桶腿的一侧，所述桶体的外壁设置有观察窗、钢化玻璃、保护壳、控制器与维修口。本实用新型所述的一种多介质过滤器，通过设置的观察窗、钢化玻璃、保护壳与控制器，在设备使用时可以通过观察窗更加直观的观察过滤器内部的工作情况，通过设置的控制器、输水管、水泵、抽水装置、检测杆与出水头，可以使过滤器具有更优秀的过滤效果，保证污水过滤的合格率，此设备不但结构简单，而且操作方便，带来更好的使用前景。
权利要求

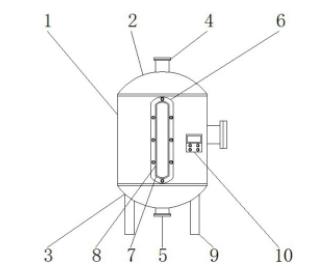

1.一种多介质过滤器，包括桶体（1），其特征在于：所述桶体（1）的上端外表面设置有桶顶（2），所述桶体（1）的下端外表面设置有桶底（3），所述桶顶（2）的上端外表面设置有进水口（4），所述桶底（3）的下端外表面设置有出水口（5）与桶腿（9），所述出水口（5）位于桶腿（9）的一侧，所述桶体（1）的外壁设置有观察窗（6）、钢化玻璃（7）、保护壳（8）、控制器（10）与维修口（19），所述保护壳（8）位于观察窗（6）的一侧，所述钢化玻璃（7）位于观察窗（6）的一侧，所述控制器（10）位于观察窗（6）的另一侧，所述维修口（19）位于控制器（10）的一侧，所述桶体（1）的内壁设置有输水管（11）、第一过滤层（12）、第二过滤层（13）与第三过滤层（14），所述输水管（11）位于第一过滤层（12）的一侧，所述第二过滤层（13）位于第一过滤层（12）的上方，所述第三过滤层（14）位于第二过滤层（13）的上方，所述桶底（3）的上端内表面设置有水泵（15），所述水泵（15）的下端外表面设置有抽水装置（16），所述抽水装置（16）的两侧外表面设置有检测杆（17），所述输水管（11）的一侧外表面设置有出水头（18）。
2.根据权利要求1所述的一种多介质过滤器，其特征在于：所述桶体（1）与观察窗（6）之间设置有安装槽和安装螺丝，所述桶体（1）的外壁通过安装槽和安装螺丝与观察窗（6）的后端外表面固定连接，所述观察窗（6）与钢化玻璃（7）之间设置有密封胶和夹板，所述观察窗（6）的内壁通过密封胶和夹板与钢化玻璃（7）固定连接，所述观察窗（6）与保护壳（8）之间设置有安装螺丝，所述观察窗（6）的前端外表面通过安装螺丝与保护壳（8）的下端外表面可拆卸连接。
3.根据权利要求1所述的一种多介质过滤器，其特征在于：所述桶底（3）的上端外表面通过抽水装置（16）与水泵（15）的下端外表面固定连接，所述水泵（15）通过输水管（11）与出水头（18）固定连接，所述检测杆（17）与抽水装置（16）之间设置有安装架，所述检测杆（17）的一端外表面通过安装架与抽水装置（16）的两侧外表面固定连接。
4.根据权利要求1所述的一种多介质过滤器，其特征在于：所述桶体（1）与桶顶（2）和桶底（3）之间均设置有螺栓和密封条，所述桶体（1）的上端外表面通过螺栓和密封条与桶顶（2）的下端外表面可拆卸连接，所述桶体（1）的下端外表面通过螺栓和密封条与桶底（3）的上端外表面可拆卸连接。
5.根据权利要求1所述的一种多介质过滤器，其特征在于：所述进水口（4）与桶顶（2）焊接连接，所述出水口（5）与桶底（3）焊接连接，所述维修口（19）与桶体（1）焊接连接，桶体（1）与第一过滤层（12）、第二过滤层（13）和第三过滤层（14）之间均设置有固定架，所述桶体（1）通过固定架与第一过滤层（12）固定连接，桶体（1）通过固定架与第二过滤层（13）固定连接，桶体（1）通过固定架与第三过滤层（14）固定连接。
6.根据权利要求1所述的一种多介质过滤器，其特征在于：所述第一过滤层（12）为无烟煤层，所述第二过滤层（13）为石英砂层，所述第三过滤层（14）为卵石层。
说明书
一种多介质过滤器
技术领域
本实用新型涉及污水过滤领域，特别涉及一种多介质过滤器。
背景技术
多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下，但现有的多介质过滤器无法满足人们的需求。
现有的多介质过滤器在使用时存在一定的弊端，首先在使用过程中，现有的多介质过滤器无法直观的观察到内部的工作情况，而且现有的多介质过滤器过滤效果较差，无法对污水进行循环过滤，过滤不够彻底，给人们的使用过程带来了一定的不利影响，为此，我们提出一种多介质过滤器。
实用新型内容
本实用新型的主要目的在于提供一种多介质过滤器，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种多介质过滤器，包括桶体，所述桶体的上端外表面设置有桶顶，所述桶体的下端外表面设置有桶底，所述桶顶的上端外表面设置有进水口，所述桶底的下端外表面设置有出水口与桶腿，所述出水口位于桶腿的一侧，所述桶体的外壁设置有观察窗、钢化玻璃、保护壳、控制器与维修口，所述保护壳位于观察窗的一侧，所述钢化玻璃位于观察窗的一侧，所述控制器位于观察窗的另一侧，所述维修口位于控制器的一侧，所述桶体的内壁设置有输水管、第一过滤层、第二过滤层与第三过滤层，所述输水管位于第一过滤层的一侧，所述第二过滤层位于第一过滤层的上方，所述第三过滤层位于第二过滤层的上方，所述桶底的上端内表面设置有水泵，所述水泵的下端外表面设置有抽水装置，所述抽水装置的两侧外表面设置有检测杆，所述输水管的一侧外表面设置有出水头。
优选的，所述桶体与观察窗之间设置有安装槽和安装螺丝，所述桶体的外壁通过安装槽和安装螺丝与观察窗的后端外表面固定连接，所述观察窗与钢化玻璃之间设置有密封胶和夹板，所述观察窗的内壁通过密封胶和夹板与钢化玻璃固定连接，所述观察窗与保护壳之间设置有安装螺丝，所述观察窗的前端外表面通过安装螺丝与保护壳的下端外表面可拆卸连接。
优选的，所述桶底的上端外表面通过抽水装置与水泵的下端外表面固定连接，所述水泵通过输水管与出水头固定连接，所述检测杆与抽水装置之间设置有安装架，所述检测杆的一端外表面通过安装架与抽水装置的两侧外表面固定连接。
优选的，所述桶体与桶顶和桶底之间均设置有螺栓和密封条，所述桶体的上端外表面通过螺栓和密封条与桶顶的下端外表面可拆卸连接，所述桶体的下端外表面通过螺栓和密封条与桶底的上端外表面可拆卸连接。
优选的，所述进水口与桶顶焊接连接，所述出水口与桶底焊接连接，所述维修口与桶体焊接连接，桶体与第一过滤层、第二过滤层和第三过滤层之间均设置有固定架，所述桶体通过固定架与第一过滤层固定连接，桶体通过固定架与第二过滤层固定连接，桶体通过固定架与第三过滤层固定连接。
优选的，所述第一过滤层为无烟煤层，所述第二过滤层为石英砂层，所述第三过滤层为卵石层。
与现有技术相比，本实用新型具有如下有益效果：在使用前，通过设置的观察窗、钢化玻璃、保护壳与控制器，在设备使用时可以通过观察窗与钢化玻璃可以观察过滤器内部的工作情况，可以在过滤器出现问题时及时发现并通过控制器停止设备工作，避免发生意外，钢化玻璃外部设置的保护壳可以保护钢化玻璃不会被磨花，避免出现因钢化膜刮花而无法观察内部的情况，通过设置的控制器、输水管、水泵、抽水装置、检测杆与出水头，在设备使用时可以预先通过控制器设定水泵进行几遍抽水在过滤，也可以通过检测杆内置的智能芯片来控制水泵，检测杆可以检测过滤后的水是否达标，如不达标可以控制水泵通过抽水装置对未达标的水进行抽取，水经过输水管至一端的出水头排出，进行二次过滤，此类循环过滤装置不仅操作方便并且过滤效果更好，整个一种多介质过滤器结构简单，操作方便，使用的效果相对于传统方式更好。
（发明人：董玉曾; 牛玲玲; 李慧）
