申请日2021.05.11
公开日期2021.12.14
IPC分类C02F3/02;C02F3/16;C02F101/30
摘要
本实用新型公开了一种用于污水处理的好氧池，包括圆筒状的池体、若干设置在池体内腔底部的推流式潜水曝气机，所述池体的侧壁设置有进水管和出水管，所述进水管和出水管均与池体的侧壁相切，所述进水管位于池体的上部，所述出水管位于池体的下部，所述池体的顶部设有用于扰动污水的搅拌装置。污水通过进水管从池体的切线方向流入产生旋流，与此同时，推流式潜水曝气机的混合螺旋桨在水体中形成强有力的推流，带动污水缓缓翻动前进形成螺旋状流，微小气泡溶解氧与水中的有机污染物进行充分的接触，溶解氧获得更多的水中停留时间；另外，在搅拌装置的辅助扰流下，进一步提高了微生物的流动性，加快微生物对氧的吸收。
权利要求
1.一种用于污水处理的好氧池，其特征在于，包括圆筒状的池体、若干设置在池体内腔底部的推流式潜水曝气机，所述池体的侧壁设置有进水管和出水管，所述进水管和出水管均与池体的侧壁相切，所述进水管位于池体的上部，所述出水管位于池体的下部，所述推流式潜水曝气机用于产生大量的微小气泡并将微小气泡以推流的形式带动污水旋动，所述池体的顶部设有用于扰动污水的搅拌装置。
2.根据权利要求1所述的好氧池，其特征在于，所述推流式潜水曝气机的输出端朝向池体的内壁并且不与池体的中心轴相交。
3.根据权利要求1所述的好氧池，其特征在于，所述搅拌装置包括机架、设置在机架中部的轴承座、设置在轴承座中的转轴、用于驱动转轴转动的驱动装置，所述转轴向下伸入池体的内部并连接有搅拌器，所述池体的内壁设有多个用于支撑支架的托耳。
4.根据权利要求3所述的好氧池，其特征在于，所述搅拌器包括轴套、多个固定在轴套外壁上的桨叶；所述轴套套在转轴上并通过锁紧螺钉锁紧。
5.根据权利要求4所述的好氧池，其特征在于，所述桨叶包括设置在轴套上部的若干第一桨叶以及设置在轴套下部的若干第二桨叶；在水平面上的投影中，第一桨叶和第二桨叶的夹角为180度。
6.根据权利要求3所述的好氧池，其特征在于，所述机架包括一块中心板、多个设置在中心板的外围且绕其中心阵列排布的支条，所述托耳上设有与支条数量相同的U形安装槽，所述支条的自由端安装在托耳的U形安装槽中。
7.根据权利要求6所述的好氧池，其特征在于，所述驱动装置包括设在中心板上的电机安装架以及设置在电机安装架上的驱动电机；该驱动电机的主轴竖直朝下且套有一个第一齿轮，所述转轴上套有一个第二齿轮，第一齿轮和第二齿轮啮合。
8.根据权利要求1所述的好氧池，其特征在于，所述池体的外部设有溶解氧测定仪，所述推流式潜水曝气机和溶解氧测定仪均与PLC控制器电连接。
说明书
一种用于污水处理的好氧池
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种用于污水处理的好氧池。
背景技术
好氧生化处理是重要的污水处理手段：即活性污泥或生物膜在底部曝气系统供氧的条件下进行有氧呼吸，不断将污水中的有机污染物分解成无机物，以达到去除污染物的效果；而好氧微生物的氧利用效率是去除污染物的关键参数。
但是现有好氧池的由于池体内水流死角多，水紊乱程度小，泥水混合不充分，导致池体内溶解氧含量不足，从而使好氧池中的好氧微生物不能更好地发挥其作用；另外，好氧池的容积较小，污水在各环节中进行处理的时间较短，因而影响处理效果。
可见，现有技术还有待改进和提高。
实用新型内容
鉴于上述现有技术的不足之处，本实用新型的目的在于提供一种用于污水处理的好氧池，旨在提高池体内溶解氧含量，使好氧池中的好氧微生物很好地分解有机污染物。
为了达到上述目的，本实用新型采取了以下技术方案：

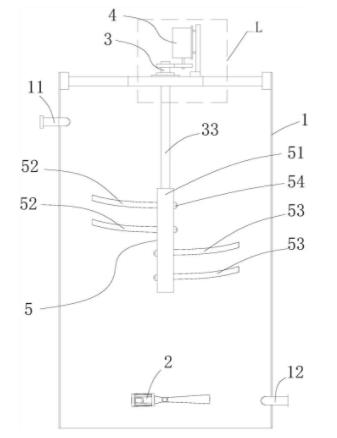

一种用于污水处理的好氧池，包括圆筒状的池体、若干设置在池体内腔底部的推流式潜水曝气机，所述池体的侧壁设置有进水管和出水管，所述进水管和出水管均与池体的侧壁相切，所述进水管位于池体的上部，所述出水管位于池体的下部，所述推流式潜水曝气机用于产生大量的微小气泡并将微小气泡以推流的形式带动污水旋动，所述池体的顶部设有用于扰动污水的搅拌装置。
所述推流式潜水曝气机的输出端朝向池体的内壁并且不与池体的中心轴相交。
所述搅拌装置包括机架、设置在机架中部的轴承座、设置在轴承座中的转轴、用于驱动转轴转动的驱动装置，所述转轴向下伸入池体的内部并连接有搅拌器，所述池体的内壁设有多个用于支撑支架的托耳。
所述搅拌器包括轴套、多个固定在在轴套外壁上的桨叶；所述轴套套在转轴上并通过锁紧螺钉锁紧。
所述桨叶包括设置在轴套上部的若干第一桨叶以及设置在轴套下部的若干第二桨叶；在水平面上的投影中，第一桨叶和第二桨叶的夹角为180度。
所述机架包括一块中心板、多个设置在中心板的外围且绕其中心阵列排布的支条，所述托耳上设有与支条数量相同的U形安装槽，所述支条的自由端安装在托耳的U形安装槽中。
所述驱动装置包括设在中心板上的电机安装架以及设置在电机安装架上的驱动电机；该驱动电机的主轴竖直朝下且套有一个第一齿轮，所述转轴上套有一个第二齿轮，第一齿轮和第二齿轮啮合。
所述池体的外部设有溶解氧测定仪，所述推流式潜水曝气机和溶解氧测定仪均与PLC控制器电连接。
有益效果：
与现有技术相比，污水通过进水管从池体的切线方向流入产生旋流，与此同时，推流式潜水曝气机的混合螺旋桨在水体中形成强有力的推流，大量微小气泡随着水流以一定的角度喷射、扩散，带动污水缓缓翻动前进形成螺旋状流，微小气泡溶解氧与水中的有机污染物进行充分的接触，溶解氧获得更多的水中停留时间；另外，在搅拌装置的辅助扰流下，进一步提高了微生物的流动性，加快微生物对氧的吸收。
（发明人：徐天恩）
