申请日2021.10.12
公开日期2021.12.21
IPC分类C02F3/12;C02F1/00;C02F3/30;C02F101/16;C02F101/10;C02F9/14
摘要
本发明公开了一种城镇污水A2O‑MBR组合脱氮除磷系统，涉及污水处理技术领域，包括依次设置且连通的格栅池、集水调节池、MBR池组、一沉池、A2O池组、二沉池；所述一沉池设置有将一沉池内污泥回流至A2O池组内好氧池的第一污泥回流机构；所述二沉池设置有将二沉池内污泥回流至A2O池组内的第二污泥回流机构。本发明公开了一种城镇污水A2O‑MBR组合脱氮除磷系统采用MBR池组将系统分为除磷段和脱氮段，并通过两个污泥回流机构在一个系统中存在三个污泥龄，实现污水两次除磷，达到良好的除磷脱氮效果，解决了聚磷菌和反硝化菌、硝化菌在污泥龄上的矛盾。
权利要求

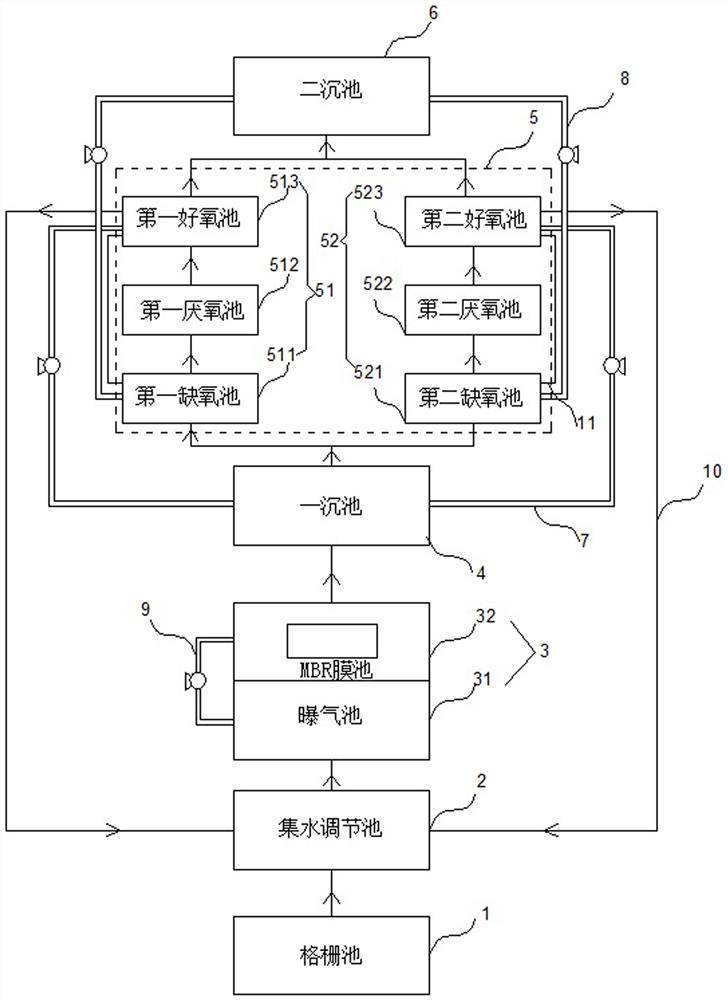

1.一种城镇污水A2O-MBR组合脱氮除磷系统，其特征在于：包括依次设置且连通的格栅池（1）、集水调节池（2）、MBR池组（3）、一沉池（4）、A2O池组（5）、二沉池（6）；所述一沉池（4）设置有将一沉池（4）内污泥回流至A2O池组（5）内好氧池的第一污泥回流机构（7）；所述二沉池（6）设置有将二沉池（6）内污泥回流至A2O池组（5）内的第二污泥回流机构（8）。
2.根据权利要求1所述的一种城镇污水A2O-MBR组合脱氮除磷系统，其特征在于：所述MBR池组（3）包括相互连通的曝气池（31）和MBR膜池（32）；所述MBR膜池（32）设置有将MBR膜池（32）回流至曝气池（31）的第三污泥回流机构（9），所述曝气池（31）与集水调节池（2）连接，所述MBR膜池（32）与一沉池（4）连接。
3.根据权利要求2所述的一种城镇污水A2O-MBR组合脱氮除磷系统，其特征在于：所述A2O池组（5）包括并联的第一A2O池组（51）和第二A2O池组（52）；所述第一A2O池组（51）和第二A2O池组（52）分别与一沉池（4）、二沉池（6）连通。
4.根据权利要求3所述的一种城镇污水A2O-MBR组合脱氮除磷系统，其特征在于：所述第一A2O池组（51）包括依次设置的第一缺氧池（511）、第一厌氧池（512）和第一好氧池（513），所述第一缺氧池（511）与一沉池（4）连接，所述第一好氧池（513）与二沉池（6）连通；所述第二A2O池组（52）包括依次设置的第二缺氧池（521）、第二厌氧池（522）和第二好氧池（523），所述第二缺氧池（521）与一沉池（4）连接，所述第二好氧池（523）与二沉池（6）连接；所述第二污泥回流机构（8）将二沉池（6）内的污泥分别等量回流至第一缺氧池（511）和第二缺氧池（521）；所述第一污泥回流机构（7）将一沉池（4）内的污泥分别等量回流至第一好氧池（513）和第二好氧池（523）。
5.根据权利要求4所述的一种城镇污水A2O-MBR组合脱氮除磷系统，其特征在于，所述第一A2O池组（51）和/或第二A2O池组（52）设置有与集水调节池（2）连通的辅流管道（10）。
6.根据权利要求4所述的一种城镇污水A2O-MBR组合脱氮除磷系统，其特征在于：所述第一A2O池组（51）设置有从第一好氧池（513）回流至第一缺氧池（511）的回流管道（11）；所述第二A2O池组（52）设置有从第二好氧池（523）回流至第二缺氧池（521）的回流管道（11）。
7.根据权利要求4~6任一项所述的一种城镇污水A2O-MBR组合脱氮除磷系统，其特征在于：所述曝气池（31）、第一好氧池（513）、第二好氧池（523）均采用多点进水。
说明书
一种城镇污水A2O-MBR组合脱氮除磷系统
技术领域
本发明涉及一种城镇污水处理技术领域，具体涉及一种城镇污水A2O-MBR组合脱氮除磷系统。
背景技术
近年来，随着经济的飞速发展，用水量增加，导致人类面临着严峻的水资源匮乏问题。随着城市化和工业化的快速发展，城市用水增长，污水排放量也随之增加。2014年，我国污水排放总量已经达到7.16×1010吨，但目前水处理技术相对滞后，污水处理率交底，处理为达标或未经处理的污水直接排至自然环境，导致天然水环境恶化现象频发。水体的富营养化是水环境恶化的一种现象，导致水体富营养化的根本原因是越来越多的营养盐（如氮、磷）排放至水体中，超过水体的承载能力而产生的。因此，强化污水中的氮、磷的去除已成为污水处理的重要目标。
污水生物处理法是利用微生物的代谢作用除去污水中有机污染物的一种方法，其成本低、操作简单，对于大流量低浓度的污水也有较好的处理效果，因此受到重视。
城镇是人口密度高度集中的地方，因而日常生活中排放的污水量巨大。大与生产过程中产生的污水相比，城镇生活污水比生产污水中的污染物含量要低很多，采用传统的污水处理技术难以达到良好的污水处理效果，因此，污水生物处理法成为城镇生活污水处理的首选。
由于城镇污水中氮、磷含量较高，因此对污水进行脱氮除磷成为现阶段城镇污水处理的研究热点。
污水的生物脱氮主要是通过硝化-反硝化过程将污水中的氨氮分解成无害的氮气；污水的生物除磷主要是通过聚磷菌吸收污水中的磷实现污水除磷。在污水生物处理过程中，这两个过程通常同时进行。但由于聚磷菌和硝化菌对污泥龄的要求不同和对氧气的需求不同，在保证良好的脱氮效果时，污水除磷效果总是不理想。
发明内容
本发明针对现有技术，提供了一种城镇污水A2O-MBR组合脱氮除磷系统，先将污水通过MBR进行除磷硝化后，再通过A2O进行反硝化脱氮处理，缩短聚磷菌污泥的循环路径，MBR的污泥龄短，增加除磷效果，使该系统在保证污水脱氮效果的同时，也具有良好的除磷效果。
本发明通过下述技术方案实现：一种城镇污水A2O-MBR组合脱氮除磷系统，包括依次设置且连通的格栅池、集水调节池、MBR池组、一沉池、A2O池组、二沉池；所述一沉池设置有将一沉池内污泥回流至A2O池组内好氧池的的第一污泥回流机构；所述二沉池设置有将二沉池内污泥回流至A2O池组内的第二污泥回流机构。
所述A2O池组包括依次连接的缺氧池、厌氧池和好氧池。所述缺氧池与一沉池连接，所述好氧池与二沉池连接。
所述格栅池的进水端设置有粗格栅，所述格栅池的出水端设置有细格栅，将污水中的大块的固体污染物过滤出来。由于城镇污水的排放量不稳定，所述集水调节池将城镇污水收集后进行统一调配，避免系统中污水处理量落差过大，造成系统的出水水质波动太大。所述MBR池组内设置有MBR膜组件和用于污水曝气的曝气装置；所述A2O池组内的好氧池内也设置有用于污水曝气的曝气装置。由于聚磷菌由氧气作为电子受体通过聚磷酸盐的形式吸收污水中的磷元素，达到除磷效果。经过MBR膜组件的污水除去了污水中的大量污泥，含有大量的聚磷菌的污泥留在MBR池组中继续反复吸收去除污水中的磷元素，达到良好的除磷效果。同时所述一沉池中沉降的污泥中含有大量的聚磷菌，将含有大量聚磷菌的污泥通过第一污泥回流机构回流至A2O池组内的好氧池，对经过脱氮处理的污水进行进一步除磷处理，达到良好的除磷效果。
由于硝化-反硝化工艺中的微生物要求污泥的泥龄较长，所述二沉池中的沉积的污泥回流至A2O池组内进行硝化-反硝化脱氮。
进一步地，所述MBR池组包括相互连通的曝气池和MBR膜池；所述MBR膜池设置有将MBR膜池回流至曝气池的第三污泥回流机构，所述曝气池与集水调节池连接，所述MBR膜池与一沉池连接。
所述MBR池组中的曝气装置设置在曝气池中，对污水进行曝气，为污泥中的聚磷菌和硝化菌提供氧。所述第三污泥回流机构将污泥在曝气池和MBR膜池之间形成快速的污泥循环回流，使污泥中的聚磷菌和硝化菌保持优势菌种，达到良好的除磷和氨氮硝化效果。
进一步地，所述A2O池组包括并联的第一A2O池组和第二A2O池组；所述第一A2O池组和第二A2O池组分别与一沉池、二沉池连通，实现A2O池组脱氮段的并行，缩短污水在系统中水力停留时间，提高系统的污水处理能力。
进一步地，所述第一A2O池组包括依次设置的第一缺氧池、第一厌氧池和第一好氧池，所述第一缺氧池与一沉池连接，所述第一好氧池与二沉池连通；所述第二A2O池组包括依次设置的第二缺氧池、第二厌氧池和第二好氧池，所述第二缺氧池与一沉池连接，所述第二好氧池与二沉池连接；所述第二污泥回流机构将二沉池内的污泥分别等量回流至第一缺氧池和第二缺氧池；所述第一污泥回流机构将一沉池内的污泥分别等量回流至第一好氧池和第二好氧池。
进一步地，所述第一A2O池组和/或第二A2O池组设置有与集水调节池连通的辅流管道。由于城镇污水中污染物含量波动较大和污水排放量波动也较大，当污水中的氨氮和磷含量显著增大时，经过MBR池组和A2O池组处理的污水依然不能达到污水脱氮除磷要求，则此时可以开启辅流管道，将污水再一次循环至集水调节池中参加第二次污水处理，使系统处理后排出的污水达到排出标准。同时，对于污水排放量瞬时波动很大的情况，辅流管道可以保持系统中污水始终保持在一定的范围内，保证系统的稳定运行，不影响污泥活性。
进一步地，所述第一A2O池组设置有从第一好氧池回流至第一缺氧池的回流管道；所述第二A2O池组设置有从第二好氧池回流至第二缺氧池的回流管道，当污水中的氨氮含量较高时，第一A2O池组和第二A2O池组均形成循环回流至第一好氧池和第二好氧池排出的污水可以达到氨氮排放标准，实现污水的脱氮处理。
进一步地，所述曝气池、第一好氧池、第二好氧池均采用多点进水，使曝气池、第一好氧池和第二好氧池中的污水快速、均匀曝气，到达良好的曝气效果。
本发明与现有技术相比，具有以下优点及有益效果：
（1）本发明所提供的一种城镇污水A2O-MBR组合脱氮除磷系统采用MBR池组将系统分为除磷段和脱氮段，并通过两个污泥回流机构在一个系统中存在三个污泥龄，实现污水两次除磷，达到良好的除磷脱氮效果，解决了聚磷菌和反硝化菌、硝化菌在污泥龄上的矛盾。
（2）本发明所提供的一种城镇污水A2O-MBR组合脱氮除磷系统还设置并联的第一A2O池组和第二A2O池组作为脱氮段，缩短污水在系统中的水力停留时间，提高系统的污水处理能力。
（3）本发明所提供的一种城镇污水A2O-MBR组合脱氮除磷系统还设置有将污水从第一A2O池组和/或第二A2O池组回流至集水调节池的辅流管道，使系统可以调整城镇污水的污染物含量和排放量波动，保证系统的稳定运行和污水处理效果。
（发明人：陈婷婷; 彭玉梅; 钟亚萍; 汪锐; 邱恋; 刘杨; 熊兆锟; 潘志成; 罗荣林）
