申请日2021.09.08
公开日期2021.12.28
IPC分类C02F11/121;C02F9/04;C02F11/12
摘要
本实用新型公开了一种污染水体的处理装置，包括污染水体收集池、混凝斜板沉淀一体化设备、金属膜的污水处理过滤装置、清水罐、浓缩池、脱水机、加药设备、臭氧气泡发生器；所述污染水体收集池通过提升泵Ⅰ与混凝斜板沉淀一体化设备连通，混凝斜板沉淀一体化设备与金属膜的污水处理过滤装置连通，金属膜的污水处理过滤装置与清水罐连通，清水罐通过提升泵Ⅱ与混凝斜板沉淀一体化设备连通，所述混凝斜板沉淀一体化设备与浓缩池连通，所述浓缩池与脱水机连通，所述浓缩池与脱水机连通，本实用新型装置采用物化处理技术，能适应重金属及氮磷复合污染水体水质水量变化及气候温度变化影响，出水水质稳定性高，本发明方法低碳、智能、能耗低，运营成本低。
权利要求
1.一种污染水体的处理装置，其特征在于，包括污染水体收集池（1）、混凝斜板沉淀一体化设备（2）、金属膜的污水处理过滤装置（3）、清水罐（4）、浓缩池（5）、脱水机（6）、加药设备（7）、臭氧气泡发生器（8）；
所述污染水体收集池（1）通过提升泵Ⅰ（9）与混凝斜板沉淀一体化设备（2）连通，混凝斜板沉淀一体化设备（2）与金属膜的污水处理过滤装置（3）连通，金属膜的污水处理过滤装置（3）与清水罐（4）连通，清水罐（4）通过提升泵Ⅱ（10）与混凝斜板沉淀一体化设备（2）连通，所述混凝斜板沉淀一体化设备（2）与浓缩池（5）连通，所述浓缩池（5）与脱水机（6）连通。
2.根据权利要求1所述的污染水体的处理装置，其特征在于：所述混凝斜板沉淀一体化设备（2）还分别与加药设备（7）、臭氧气泡发生器（8）连通。
3.根据权利要求1所述的污染水体的处理装置，其特征在于：所述加药设备（7）为自动加药装置。
4.根据权利要求1所述的污染水体的处理装置，其特征在于：所述脱水机（6）为叠螺式污泥脱水机。
5.根据权利要求1所述的污染水体的处理装置，其特征在于：所述臭氧气泡发生器（8）为微纳米臭氧气泡发生器。
说明书
一种污染水体的处理装置
技术领域
本实用新型涉及一种污染水体的处理装置，属于废水处理技术领域。
背景技术
由于人类活动的影响，越来越多的重金属污染物通过水体进入人体，给人体健康带来了许多问题，重金属离子的污染物进入水体对水体造成污染。矿冶、机械制造、化工、电子、仪表等工业生产过程中产生的重金属废水(含有铬、镉、铜、汞、镍、锌等重金属离子)是对水体污染最严重和对人类危害最大的工业废水之一。废水中的重金属是各种常用水处理方法不能分解破坏的，而只能转移它们的存在位置和转变它们的物理化学状态。重金属废水应当在产生地点就地处理，不同其他废水混合。如果用含有重金属离子的污泥和废水作为肥料和灌溉农田，会使土壤受污染，造成农作物中及进入水体后造成水生生物中重金属离子的富集，通过食物链对人体产生严重危害。20世纪60年代震惊世界的日本公害病-水俣病和痛痛病，就是分别由含汞废水和含镉废水污染水体造成的。过量的植物性营养元素氮、磷进入水体则人为加速了水体的富营养化过程。富含磷酸盐和某些形式氮素的水在光照和其它环境条件适宜的情况下使藻类过量生长，随后藻类死亡并伴随着异样微生物的代谢，于是水体中的溶解氧很快被耗尽，造成水体质量恶化和水生态环境结构破坏。水富营养化对人类健康有危害。
目前针对氮磷污水常采用厌氧池-缺氧池-好氧池-沉淀池的工艺流程，但是此工艺会造成硝酸盐进入厌氧池，破坏厌氧池的厌氧状态从而影响系统的除磷效果。对重金属污染水体的处理，常采用的工艺是稀释法，即把重金属污染的水混入未污染的水体中，从而降低重金属污染物浓度，减轻重金属污染的程度。但是这种方法不能减少排入环境中的重金属污染物的总量，且重金属有累积作用，当累积到一定程度时，又会对生物造成生命危害。
实用新型内容
本实用新型的目的在于提供一种污染水体的处理装置，以解决重金属及氮磷污水给环境带来的污染问题，本实用新型装置投资少、占地小、处理效率高。
本实用新型的技术方案是：一种污染水体的处理装置，包括污染水体收集池、混凝斜板沉淀一体化设备、金属膜的污水处理过滤装置、清水罐、浓缩池、脱水机、加药设备、臭氧气泡发生器；
所述污染水体收集池通过提升泵Ⅰ与混凝斜板沉淀一体化设备连通，混凝斜板沉淀一体化设备与金属膜的污水处理过滤装置连通，金属膜的污水处理过滤装置与清水罐连通，清水罐通过提升泵Ⅱ与混凝斜板沉淀一体化设备连通，所述混凝斜板沉淀一体化设备与浓缩池连通，所述浓缩池与脱水机连通。
所述混凝斜板沉淀一体化设备还分别与加药设备、臭氧气泡发生器连通。
所述加药设备为自动加药装置。
所述脱水机为叠螺式污泥脱水机。
本实用新型的工作原理如下：

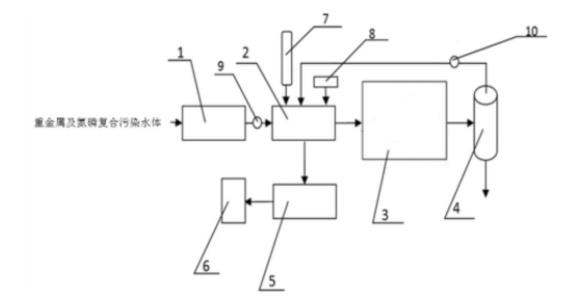

首先将重金属及氮磷复合污染水体收集至污染水体收集池中，然后通过提升泵Ⅰ将液体提升至混凝斜板沉淀一体化设备中进行混凝沉淀，同时通过自动加药设备向混凝斜板沉淀一体化设备中加入混凝剂沉淀剂，重金属离子经沉淀后得到底部沉淀物和上部污水，底部沉淀物进入浓缩池中进行浓缩，得到浓缩后的沉淀物质和上清液，浓缩后的沉淀物质再经过脱水机脱水后运送至垃圾填埋场堆存，浓缩后的上清液回流至污染水体收集池中，沉淀后的上部污水经金属膜的污水处理过滤装置净化后再进入清水罐中；将清水罐中的液体再返回至混凝斜板沉淀一体化设备中再次处理，形成一次循环处理，循环处理6次后，液体达到排放标准，其中，前三次循环处理加药设备向混凝斜板沉淀一体化设备中添加的药剂均为聚合氯化铝、聚丙烯酰胺和石灰，第四次循环加药设备向混凝斜板沉淀一体化设备中添加的药剂为NaOH，第五次循环加药设备向混凝斜板沉淀一体化设备中添加的药剂为脱氮去磷剂，第六次循环增加微纳米臭氧气泡发生器，并将微纳米臭氧气泡发生器与混凝斜板沉淀一体化设备连通，微纳米臭氧气泡发生器产生的臭氧对混凝斜板沉淀一体化设备内的液体进行深度氧化和消毒，6次循环处理后的液体达到排放标准。
本实用新型的有益效果是：
（1）本实用新型装置土建施工较少，整体工艺基本为设备采购安装，土建仅为处理站厂房建设，管道布设，浓缩池建设等，建设投资相对较小。
（2）本实用新型装置占地小，方便使用。
（3）本实用新型装置采用物化处理技术，能适应重金属及氮磷复合污染水体的水质水量变化及气候温度变化影响，出水水质稳定性高。
（4）本实用新型低碳、智能、能耗低，运营成本低。
（发明人：吴文卫; 李丽娜; 吴咪娜; 陈柯臻; 刘畅; 杨子轩）
