公布日：2022.12.13
申请日：2022.11.14
分类号：C02F11/123(2019.01)I
摘要
本发明公开了一种用于污水处理的泥浆脱水机，涉及污水处理技术领域。该种用于污水处理的泥浆脱水机，包括底板，所述底板上设有第一输送机构和第二输送机构，所述第一输送机构和第二输送机构分别设有第一输送带和第二输送带，所述第二输送机构位于第一输送机构的上方，还包括设置在第一输送带上用于对泥浆进行间隙输送的间隙机构及设置在第二输送带上用于对泥浆进行挤压脱水的脱水机构。该种用于污水处理的泥浆脱水机，通过间隙机构的设置，在脱水机构的作用下，将定量放置在放置框上的泥浆进行搅拌与脱水，在第一输送带的不断传动作用下，实现不停机的往复性的传动，从而对泥浆进行连续高效性的处理，提高了对泥浆处理的效率。
权利要求书

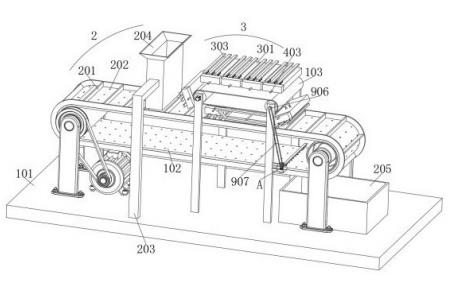

1.一种用于污水处理的泥浆脱水机，包括：底板（101），所述底板（101）上设有第一输送机构和第二输送机构，所述第一输送机构和第二输送机构分别设有第一输送带（102）和第二输送带（103），所述第二输送机构位于第一输送机构的上方；其特征在于，还包括：设置在第一输送带（102）上用于对泥浆进行间隙输送的间隙机构（2）；设置在第二输送带（103）上用于对泥浆进行挤压脱水的脱水机构（3）；所述间隙机构（2）包括固定连接在第一输送带（102）上的多个放置框（201），各个所述放置框（201）上开设有多个透水孔（202），各个所述透水孔（202）贯穿第一输送带（102）设置，所述底板（101）上设有L型杆（203），所述L型杆（203）位于第一输送带（102）上方的一端设有进料口（204），所述底板（101）上设有收集箱（205），所述收集箱（205）位于第一输送带（102）的下方。
2.根据权利要求1所述的一种用于污水处理的泥浆脱水机，其特征在于：所述脱水机构（3）包括设置在第二输送带（103）上的多个操作箱（301），各个所述操作箱（301）靠近第一输送带（102）的一侧开设有多个滑动槽（304），各个所述滑动槽（304）上滑动连接有第一安装板（302），各个所述滑动槽（304）的侧壁与各个第一安装板（302）磁性相连，各个所述第一安装板（302）远离操作箱（301）的一端设有脱水板（303），所述第二输送机构的安装杆上设有用于对各个操作箱（301）进行驱动的第一驱动机构（4）。
3.根据权利要求2所述的一种用于污水处理的泥浆脱水机，其特征在于：所述第一驱动机构（4）包括固定连接在安装杆侧壁上的驱动板（401），所述驱动板（401）靠近操作箱（301）的一侧开设有斜面（402），所述操作箱（301）上设有驱动杆（403），所述驱动杆（403）在斜面（402）上滑动。
4.根据权利要求2所述的一种用于污水处理的泥浆脱水机，其特征在于：各个所述操作箱（301）内设有用于对各个第一安装板（302）进行横向移动的移动机构（5），所述移动机构（5）包括滑动连接在操作箱（301）相对的两个内壁上的滑动块（501），两个所述滑动块（501）之间设有两个相互对称设置的滑动杆（502），所述第一安装板（302）位于操作箱（301）内部的一端滑动连接在两个滑动杆（502）上，所述第一安装板（302）上设有多个半圆形凸条（503），各个半圆形凸条（503）在滑动槽（304）的侧壁上滑动。
5.根据权利要求4所述的一种用于污水处理的泥浆脱水机，其特征在于：各个所述操作箱（301）上设有便于两个滑动块（501）进行滑动的滑动组件，所述滑动组件包括开设在操作箱（301）内壁上的T型槽，所述T型槽上滑动连接有T型块，所述T型块的一端与滑动块（501）相连接。
6.根据权利要求2所述的一种用于污水处理的泥浆脱水机，其特征在于：所述第二输送带（103）上设有用于对各个操作箱（301）进行伸缩的第一伸缩机构（6），所述第一伸缩机构（6）包括固定连接在第二输送带（103）上的两个第一固定管（601），两个所述第一固定管（601）上滑动连接有第一固定杆（602），两个所述第一固定杆（602）的一端与操作箱（301）相连接，两个所述第一固定管（601）的底壁设有第一弹簧（603），两个所述第一弹簧（603）的另一端与第一固定杆（602）相连接。
7.根据权利要求4所述的一种用于污水处理的泥浆脱水机，其特征在于：各个所述操作箱（301）上设有用于对两个滑动块（501）进行伸缩的第二伸缩机构（7），所述第二伸缩机构（7）包括固定连接在操作箱（301）侧壁上的第二固定管（701），所述第二固定管（701）上滑动连接有第二固定杆（702），所述第二固定杆（702）的一端与滑动块（501）相连接，所述第二固定管（701）的底壁设有第二弹簧，所述第二弹簧的另一端与第二固定杆（702）相连接。
8.根据权利要求1所述的一种用于污水处理的泥浆脱水机，其特征在于：所述第二输送机构的安装杆上设有用于对第一输送带（102）进行震动的震动机构（8），所述震动机构（8）包括固定连接在安装杆侧壁上的第二安装板（801），所述第二安装板（801）上滑动连接有两个相互对称设置的T型杆（802），两个所述T型杆（802）侧壁上滑动连接有第三安装板（803），所述第三安装板（803）靠近第一输送带（102）的一侧设有多个震动杆（804），两个所述T型杆（802）上套设有第三弹簧（805），两个所述第三弹簧（805）的两端分别与第三安装板（803）及第二安装板（801）相连接。
9.根据权利要求8所述的一种用于污水处理的泥浆脱水机，其特征在于：所述第二输送机构的安装杆上设有用于对第三安装板（803）进行驱动的第二驱动机构（9），所述第二驱动机构（9）包括固定连接在安装杆侧壁上的第四安装板（901），所述第四安装板（901）上转动连接有转动杆（902），所述转动杆（902）靠近第一输送带（102）的一端设有转动块（903），所述转动块（903）上设有多个半圆形凸起（904），各个所述半圆形凸起（904）在第三安装板（803）的侧壁上滑动。
10.根据权利要求9所述的一种用于污水处理的泥浆脱水机，其特征在于：所述转动杆（902）的侧壁上设有第一转动盘（905），所述第二输送机构的转动轴上设有第二转动盘（906），所述第二转动盘（906）与第一转动盘（905）之间通过传送带（907）相连接。
发明内容
本发明的目的在于提供一种用于污水处理的泥浆脱水机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于污水处理的泥浆脱水机，包括底板，所述底板上设有第一输送机构和第二输送机构，所述第一输送机构和第二输送机构分别设有第一输送带和第二输送带，所述第二输送机构位于第一输送机构的上方，还包括设置在第一输送带上用于对泥浆进行间隙输送的间隙机构及设置在第二输送带上用于对泥浆进行挤压脱水的脱水机构；所述间隙机构包括固定连接在第一输送带上的多个放置框，各个所述放置框上开设有多个透水孔，各个所述透水孔贯穿第一输送带设置，所述底板上设有L型杆，所述L型杆位于第一输送带上方的一端设有进料口，所述底板上设有收集箱，所述收集箱位于第一输送带的下方。
优选的，所述脱水机构包括设置在第二输送带上的多个操作箱，各个所述操作箱靠近第一输送带的一侧开设有多个滑动槽，各个所述滑动槽上滑动连接有第一安装板，各个所述滑动槽的侧壁与各个第一安装板磁性相连，各个所述第一安装板远离操作箱的一端设有脱水板，所述第二输送机构的安装杆上设有用于对各个操作箱进行驱动的第一驱动机构。
优选的，所述第一驱动机构包括固定连接在安装杆侧壁上的驱动板，所述驱动板靠近操作箱的一侧开设有斜面，所述操作箱上设有驱动杆，所述驱动杆在斜面上滑动。
优选的，各个所述操作箱内设有用于对各个第一安装板进行横向移动的移动机构，所述移动机构包括滑动连接在操作箱相对的两个内壁上的滑动块，两个所述滑动块之间设有两个相互对称设置的滑动杆，所述第一安装板位于操作箱内部的一端滑动连接在两个滑动杆上，所述第一安装板上设有多个半圆形凸条，各个半圆形凸条在滑动槽的侧壁上滑动。
优选的，各个所述操作箱上设有便于两个滑动块进行滑动的滑动组件，所述滑动组件包括开设在操作箱内壁上的T型槽，所述T型槽上滑动连接有T型块，所述T型块的一端与滑动块相连接。
优选的，所述第二输送带上设有用于对各个操作箱进行伸缩的第一伸缩机构，所述第一伸缩机构包括固定连接在第二输送带上的两个第一固定管，两个所述第一固定管上滑动连接有第一固定杆，两个所述第一固定杆的一端与操作箱相连接，两个所述第一固定管的底壁设有第一弹簧，两个所述第一弹簧的另一端与第一固定杆相连接。
优选的，各个所述操作箱上设有用于对两个滑动块进行伸缩的第二伸缩机构，所述第二伸缩机构包括固定连接在操作箱侧壁上的第二固定管，所述第二固定管上滑动连接有第二固定杆，所述第二固定杆的一端与滑动块相连接，所述第二固定管的底壁设有第二弹簧，所述第二弹簧的另一端与第二固定杆相连接。
优选的，所述第二输送机构的安装杆上设有用于对第一输送带进行震动的震动机构，所述震动机构包括固定连接在安装杆侧壁上的第二安装板，所述第二安装板上滑动连接有两个相互对称设置的T型杆，两个所述T型杆侧壁上滑动连接有第三安装板，所述第三安装板靠近第一输送带的一侧设有多个震动杆，两个所述T型杆上套设有第三弹簧，两个所述第三弹簧的两端分别与第三安装板及第二安装板相连接。
优选的，所述第二输送机构的安装杆上设有用于对第三安装板进行驱动的第二驱动机构，所述第二驱动机构包括固定连接在安装杆侧壁上的第四安装板，所述第四安装板上转动连接有转动杆，所述转动杆靠近第一输送带的一端设有转动块，所述转动块上设有多个半圆形凸起，各个所述半圆形凸起在第三安装板的侧壁上滑动。
优选的，所述转动杆的侧壁上设有第一转动盘，所述第二输送机构的转动轴上设有第二转动盘，所述第二转动盘与第一转动盘之间通过传送带相连接。
与现有技术相比，本发明的有益效果是：（1）、该种用于污水处理的泥浆脱水机，通过间隙机构的设置，在脱水机构的作用下，将定量放置在放置框上的泥浆进行搅拌与脱水，在第一输送带的不断传动作用下，实现不停机的往复性的传动，从而对泥浆进行连续高效性的处理，提高了对泥浆处理的效率。
（2）、该种用于污水处理的泥浆脱水机，通过震动机构的设置，在第二输送带的转动作用下，使转动块上的多个半圆形凸起带动震动杆间隙性的对第一输送带进行震动，从而将附着在放置框底部上的泥浆震落，避免脱水后的泥浆将放置框下方的脱水孔堵塞，影响了泥浆的脱水效果。
（发明人：孙中岩;孙启祥;孙法虎;马驰）
