公布日：2022.11.25
申请日：2022.08.29
分类号：C02F3/02(2006.01)I;C02F7/00(2006.01)I;C02F101/30(2006.01)N
摘要
本发明提供一种一体化膜法污水处理用曝气装置，涉及污水处理技术领域，包括曝气机，所述曝气机一端固定连接有曝气主管，所述曝气主管下端固定连接有固定管，所述固定管管身外设置有调节组件，所述调节组件包括驱动机构和活动板，所述活动板活动连接在固定管底端，所述活动板外周面连接有调节机构，所述驱动机构通过连接机构与调节机构连接，所述固定管底端且位于活动板内侧安装有扩散组件，所述活动板内壁分别固定安装有分支管，所述活动板内侧设置有防护组件，通过将曝气分支管安装在活动板内侧，通过驱动组件带动分支管转动，并且通过扩散组件将溶解氧进行分散，能够使微生物和有机物与溶解氧充分接触，从而加快反应速率。
权利要求书

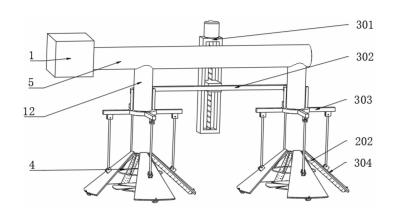

1.一种一体化膜法污水处理用曝气装置，包括曝气机(1)，其特征在于：所述曝气机(1)一端固定连接有曝气主管(5)，所述曝气主管(5)下端固定连接有固定管(12)，所述固定管(12)内部安装有四个连接管(8)，所述固定管(12)管身外设置有调节组件(3)，所述调节组件(3)包括驱动机构(301)和活动板(304)，所述活动板(304)活动连接在固定管(12)底端，所述活动板(304)外周面连接有调节机构(303)，所述驱动机构(301)通过连接机构(302)与调节机构(303)连接，所述固定管(12)底端且位于活动板(304)内侧安装有扩散组件(4)，所述活动板(304)内壁分别固定安装有分支管(10)，所述连接管(8)和分支管(10)相对一端固定连接有鹅颈管(9)，所述活动板(304)内侧设置有防护组件(2)。
2.根据权利要求1所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述固定管(12)内部固定安装有固定块(6)，所述连接管(8)固定安装在固定块(6)内部，所述固定块(6)内部开设有通槽(7)，所述分支管(10)管身一侧固定安装有若干曝气头(11)。
3.根据权利要求1所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述驱动机构(301)包括第一伺服电机(3011)和安装块(3012)，所述第一伺服电机(3011)的输出端固定连接有丝杆(3013)，所述丝杆(3013)转动连接在安装块(3012)内部，所述丝杆(3013)杆身外活动连接有活动块(3014)。
4.根据权利要求1所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述连接机构(302)包括固定杆(3021)、弧形连接块(3022)、第一连接杆(3023)，所述固定杆(3021)固定连接在活动块(3014)远离安装块(3012)的一侧，所述固定杆(3021)两端分别固定连接有弧形连接块(3022)，所述弧形连接块(3022)下表面且位于固定管(12)两侧分别固定连接有第一连接杆(3023)。
5.根据权利要求1所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述调节机构(303)包括连接环(3031)和第一支撑杆(3032)，所述连接环(3031)活动套设在固定管(12)管身外，所述连接环(3031)上表面与第一连接杆(3023)固定连接，所述连接环(3031)外周面固定连接有四个第一支撑杆(3032)。
6.根据权利要求5所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述第一支撑杆(3032)远离连接环(3031)的一端下表面分别通过连接件(3033)活动连接有第二连接杆(3034)，所述第二连接杆(3034)底端活动连接在活动板(304)外周面，所述活动板(304)内壁开设有滑槽(305)。
7.根据权利要求1所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述防护组件(2)包括防护罩(201)和限位块(203)，所述防护罩(201)罩设在分支管(10)外部，所述防护罩(201)靠近活动板(304)内壁的一侧固定连接有与滑槽(305)相对应的导向块(202)，所述导向块(202)与滑槽(305)内壁滑动连接，所述防护罩(201)远离固定管(12)的一端固定连接有限位块(203)。
8.根据权利要求7所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述限位块(203)内部开设有卡槽(206)，所述卡槽(206)内部卡接有限位杆(204)，所述限位杆(204)贯穿活动板(304)且远离限位块(203)的一端杆身外套设有弹簧(205)，所述弹簧(205)两端分别与限位杆(204)和活动板(304)固定连接。
9.根据权利要求1所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述扩散组件(4)包括限位环(403)、扇叶(404)、第二伺服电机(405)，所述限位环(403)外周面固定连接有四个第二支撑杆(402)，所述第二伺服电机(405)的输出端固定连接有第三连接杆(401)，所述第三连接杆(401)远离第二伺服电机(405)的一端杆身外固定连接有扇叶(404)。
10.根据权利要求9所述的一种一体化膜法污水处理用曝气装置，其特征在于：所述第二支撑杆(402)固定安装在固定管(12)底端，所述限位环(403)套设在第三连接杆(401)杆身外且位于扇叶(404)上方，所述第二伺服电机(405)固定安装在固定块(6)底端。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种一体化膜法污水处理用曝气装置，能够有效解决溶解氧聚集在曝气管道附近导致反应速率降低以及曝气头容易堵塞影响设备正常运行的问题。
(二)技术方案
为实现上述目的，本发明采取的技术方案为：
一种一体化膜法污水处理用曝气装置，包括曝气机，所述曝气机一端固定连接有曝气主管，所述曝气主管下端固定连接有固定管，所述固定管内部安装有四个连接管，所述固定管管身外设置有调节组件，所述调节组件包括驱动机构和活动板，所述活动板活动连接在固定管底端，所述活动板外周面连接有调节机构，所述驱动机构通过连接机构与调节机构连接，所述固定管底端且位于活动板内侧安装有扩散组件，所述活动板内壁分别固定安装有分支管，所述连接管和分支管相对一端固定连接有鹅颈管，所述活动板内侧设置有防护组件。
作为优选，所述固定管内部固定安装有固定块，所述连接管固定安装在固定块内部，所述固定块内部开设有通槽，所述分支管管身一侧固定安装有若干曝气头。
作为优选，所述驱动机构包括第一伺服电机和安装块，所述第一伺服电机的输出端固定连接有丝杆，所述丝杆转动连接在安装块内部，所述丝杆杆身外活动连接有活动块。
作为优选，所述连接机构包括固定杆、弧形连接块、第一连接杆，所述固定杆固定连接在活动块远离安装块的一侧，所述固定杆两端分别固定连接有弧形连接块，所述弧形连接块下表面且位于固定管两侧分别固定连接有第一连接杆。
作为优选，所述调节机构包括连接环和第一支撑杆，所述连接环活动套设在固定管管身外，所述连接环上表面与第一连接杆固定连接，所述连接环外周面固定连接有四个第一支撑杆。
作为优选，所述第一支撑杆远离连接环的一端下表面分别通过连接件活动连接有第二连接杆，所述第二连接杆底端活动连接在活动板外周面，所述活动板内壁开设有滑槽。
作为优选，所述防护组件包括防护罩和限位块，所述防护罩罩设在分支管外部，所述防护罩靠近活动板内壁的一侧固定连接有与滑槽相对应的导向块，所述导向块与滑槽内壁滑动连接，所述防护罩远离固定管的一端固定连接有限位块。
作为优选，所述限位块内部开设有卡槽，所述卡槽内部卡接有限位杆，所述限位杆贯穿活动板且远离限位块的一端杆身外套设有弹簧，所述弹簧两端分别与限位杆和活动板固定连接。
作为优选，所述扩散组件包括限位环、扇叶、第二伺服电机，所述限位环外周面固定连接有四个第二支撑杆，所述第二伺服电机的输出端固定连接有第三连接杆，所述第三连接杆远离第二伺服电机的一端杆身外固定连接有扇叶。
作为优选，所述第二支撑杆固定安装在固定管底端，所述限位环套设在第三连接杆杆身外且位于扇叶上方，所述第二伺服电机固定安装在固定块底端。
与现有技术相比，本发明具有如下有益效果：
1、将曝气分支管安装在活动板内侧且在分支管一侧安装若干曝气头，通过驱动机构带动连接机构和调节机构移动，通过调节机构的移动带动活动板转动，从而改变分支管以及曝气头的位置，并且在活动板内侧设置第二伺服电机带动扇叶进行转动，能够将溶解氧向固定管外侧扩散，从而使得微生物以及有机物与溶解氧充分接触，进而加快微生物对有机物的氧化分解速率。
2、通过在活动板内侧活动设置防护罩，能够对曝气头起到防护的作用，避免曝气头在使用过程中发生堵塞的情况，通过设置弹簧带动限位杆与卡槽进行卡接，能够快速地对防护罩进行安装和拆卸，进而便于对防护罩进行清理。
（发明人：虞建浔;杨仑;王宗凯;王庙保）
