公布日：2022.12.06
申请日：2022.08.09
分类号：B02C4/08(2006.01)I;B02C4/28(2006.01)I;B02C4/42(2006.01)I
摘要
本发明公开了一种农村污水处理用废渣粉碎装置，包括装置外壳，所述装置外壳内部的下端设置有排料口，所述排料口的下端设置有支撑架，所述限制环外部的一侧设置有支撑环，两个所述限制环的一侧均设置有传动齿槽，所述传动齿槽外部的一侧均设置有第一扇形齿轮，两个所述限制环的内部均设置有传动环其中一个所述传动环的内部设置有一对第一粉碎棒，一对所述第一粉碎棒与其中一个所述传动环之间通过连接杆转动连接。通过传动带的传动以及第一输出电机的输出下，可使得第一粉碎棒以连接杆为圆心转动的同时以传动环为圆心转动，在转动粉碎废渣的同时可调整角度并使得废渣应对不同的粉碎角度，由此可提高装置的粉碎效果。
权利要求书

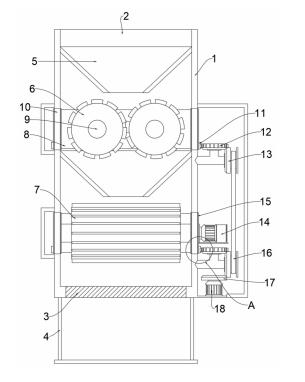

1.一种农村污水处理用废渣粉碎装置，包括装置外壳（1），所述装置外壳（1）内部的上端设置有入料口（2），所述装置外壳（1）内部的下端设置有排料口（3），所述排料口（3）的下端设置有支撑架（4），且支撑架（4）的上端与装置外壳（1）下端的两侧均固定连接，其特征在于：限制环（15），其设置于装置外壳（1）外部的两侧，所述限制环（15）外部的一侧设置有支撑环（10），且支撑环（10）与限制环（15）滑动连接，两个所述限制环（15）的一侧均设置有传动齿槽（11），所述传动齿槽（11）外部的一侧均设置有第一扇形齿轮（12），且第一扇形齿轮（12）的外部与传动齿槽（11）的外部啮合连接。
2.根据权利要求1所述的一种农村污水处理用废渣粉碎装置，其特征在于：两个所述限制环（15）的内部均设置有传动环（8），且传动环（8）与限制环（15）固定连接，其中一个所述传动环（8）的内部设置有一对第一粉碎棒（6），一对所述第一粉碎棒（6）与其中一个所述传动环（8）之间通过连接杆（9）转动连接。
3.根据权利要求2所述的一种农村污水处理用废渣粉碎装置，其特征在于：其中另一个所述传动环（8）的内部设置有一对第二粉碎棒（7），一对所述第二粉碎棒（7）与其中另一个所述传动环（8）之间通过连接杆（9）转动连接，所述第一粉碎棒（6）的上下两端均设置有限制落料框（5），且限制落料框（5）与装置外壳（1）固定连接。
4.根据权利要求1所述的一种农村污水处理用废渣粉碎装置，其特征在于：所述第一扇形齿轮（12）下端的一侧设置有第二扇形齿轮（13），所述第二扇形齿轮（13）设置有两个，两个所述第二扇形齿轮（13）之间通过传动带（16）传动连接，所述第二扇形齿轮（13）的一侧与第一扇形齿轮（12）的下端啮合连接。
5.根据权利要求4所述的一种农村污水处理用废渣粉碎装置，其特征在于：其中一个所述第二扇形齿轮（13）的一侧设置有第三扇形齿轮（17），且第三扇形齿轮（17）与其中一个所述第二扇形齿轮（13）的一侧啮合连接，所述第三扇形齿轮（17）的下端设置有第二输出电机（18），且第二输出电机（18）的上端与第三扇形齿轮（17）的下端固定连接。
6.根据权利要求1所述的一种农村污水处理用废渣粉碎装置，其特征在于：所述装置外壳（1）内部的前端设置有第一可视钢化玻璃（19），所述第一可视钢化玻璃（19）的一侧设置有一对第二可视钢化玻璃（20）。
发明内容
本发明的目的在于提供一种农村污水处理用废渣粉碎装置，以解决上述背景技术中提出的废渣粉碎装置粉碎效果较差的问题。
为实现上述目的，本发明提供如下技术方案：一种农村污水处理用废渣粉碎装置，包括装置外壳，所述装置外壳内部的上端设置有入料口，所述装置外壳内部的下端设置有排料口，所述排料口的下端设置有支撑架，且支撑架的上端与装置外壳下端的两侧均固定连接；限制环，其设置于装置外壳外部的两侧，所述限制环外部的一侧设置有支撑环，且支撑环与限制环滑动连接，两个所述限制环的一侧均设置有传动齿槽，所述传动齿槽外部的一侧均设置有第一扇形齿轮，且第一扇形齿轮的外部与传动齿槽的外部啮合连接，所述支撑环内部的两侧均设置有环状滑动轨，两个所述环状滑动轨之间设置有一对支撑杆。
优选的，两个所述限制环的内部均设置有传动环，且传动环与限制环固定连接，其中一个所述传动环的内部设置有一对第一粉碎棒，一对所述第一粉碎棒与其中一个所述传动环之间通过连接杆转动连接，所述连接杆的一端设置有第一输出电机。
优选的，其中另一个所述传动环的内部设置有一对第二粉碎棒，一对所述第二粉碎棒与其中另一个所述传动环之间通过连接杆转动连接，所述第一粉碎棒的上下两端均设置有限制落料框，且限制落料框与装置外壳固定连接。
优选的，所述第一扇形齿轮下端的一侧设置有第二扇形齿轮，所述第二扇形齿轮设置有两个，两个所述第二扇形齿轮之间通过传动带传动连接，所述第二扇形齿轮的一侧与第一扇形齿轮的下端啮合连接。
优选的，其中一个所述第二扇形齿轮的一侧设置有第三扇形齿轮，且第三扇形齿轮与其中一个所述第二扇形齿轮的一侧啮合连接，所述第三扇形齿轮的下端设置有第二输出电机，且第二输出电机的上端与第三扇形齿轮的下端固定连接。
优选的，所述装置外壳内部的前端设置有第一可视钢化玻璃，所述第一可视钢化玻璃的一侧设置有一对第二可视钢化玻璃。
与现有技术相比，本发明的有益效果是：1、本发明通过在装置外壳内部的下端设置有一对第一粉碎棒，第一粉碎棒的下端设置有一对第二粉碎棒，第二粉碎棒和第一粉碎棒的外部均设置有传动环，传动环外部一侧的下端设置有第一扇形齿轮，在实际实用过程中，通过传动带的传动以及第一输出电机的输出下，可使得第一粉碎棒以连接杆为圆心转动的同时以传动环为圆心转动，在转动粉碎废渣的同时可调整角度并使得废渣应对不同的粉碎角度，由此可提高装置的粉碎效果。
2、本发明通过在限制环外部一侧的下端设置有传动齿槽，传动齿槽外部的一侧设置有第一扇形齿轮，第一扇形齿轮一侧的下端设置有第二扇形齿轮，两个第二扇形齿轮外部的一侧通过传动带传动连接，在实际实用过程中，通过第二输出电机的输出并由第三扇形齿轮带动其中一个第二扇形齿轮并通过传动带的传动后可带动其中另一个第二扇形齿轮转动，通过啮合连接并由传动带的传动后可同时带动一对第一粉碎棒和第二粉碎棒同时转动，减少电机的数量以及电力的需求。
3、本发明通过在装置外壳外部的前端设置有一对第一可视钢化玻璃，第一可视钢化玻璃的一侧设置有一对第二可视钢化玻璃，外部的使用者在装置实际实用过程中，外部的碎末进入装置内部时，经过不同的步骤时，外部的使用者可透过第一可视钢化玻璃和第二可视钢化玻璃之间观察到内部的粉碎装置以及传动状态，便于使用者调整实用方式以及工作状态。
（发明人：刘会平;凌建军;张冬;乔利敏;吴昊;闾雪娇）
