公布日：2022.10.04
申请日：2022.06.29
分类号：C02F9/14(2006.01)I;C02F3/28(2006.01)N;C02F3/02(2006.01)N;B01D29/01(2006.01)N;B01D29/96(2006.01)N
摘要
本发明公开了一种一体化高效污水处理装置，涉及污水处理领域，包括支撑底板，所述支撑底板的底面水平均匀对接有底垫块，所述支撑底板的顶面螺栓连接有静置箱体，所述静置箱体的顶面均匀开设有通气格栅，所述静置箱体的一侧边水平插接有注水管道，所述支撑底板的顶面螺栓连接有厌氧箱体，所述支撑底板的顶面螺栓连接有好氧箱体，所述好氧箱体的顶面螺栓连接有顶固定盒，所述支撑底板的顶面螺栓连接有处理罐体，所述处理罐体的顶面螺栓连接有顶盒体，所述处理罐体的顶面螺栓连接有投料顶盒。本发明装置设计结构简单操作简便，在采用了多种水处理结构一体化设置使得水处理更加的快速高效，同时多步骤结合处理使得水体的处理可以达标使用。
权利要求书

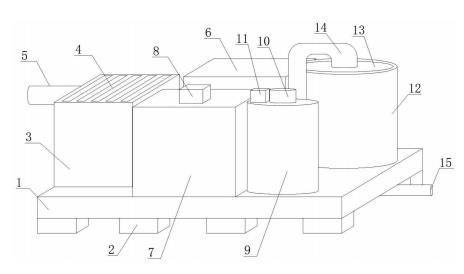

1.一种一体化高效污水处理装置，包括支撑底板(1)，其特征在于，所述支撑底板(1)的底面水平均匀对接有底垫块(2)，所述支撑底板(1)的顶面螺栓连接有静置箱体(3)，所述静置箱体(3)的顶面均匀开设有通气格栅(4)，所述静置箱体(3)的一侧边水平插接有注水管道(5)，所述支撑底板(1)的顶面螺栓连接有厌氧箱体(6)，所述支撑底板(1)的顶面螺栓连接有好氧箱体(7)，所述好氧箱体(7)的顶面螺栓连接有顶固定盒(8)，所述支撑底板(1)的顶面螺栓连接有处理罐体(9)，所述处理罐体(9)的顶面螺栓连接有顶盒体(10)，所述处理罐体(9)的顶面螺栓连接有投料顶盒(11)，所述支撑底板(1)的顶面螺栓连接有过滤罐体(12)，所述过滤罐体(12)的顶面水平卡接有密封盖板(13)，所述密封盖板(13)的顶面固定插接有传输管道(14)，所述支撑底板(1)的底面水平设置有排水管道(15)，所述支撑底板(1)的底面均匀水平开设有顶卡扣槽(16)，所述顶卡扣槽(16)的内侧底面开设有通接孔(17)，所述顶卡扣槽(16)的内侧底面均匀开设有固定螺孔(18)，所述支撑底板(1)的底面均匀开设有底螺孔(19)，所述底垫块(2)的顶面垂直向上焊接有连接螺杆(20)，所述底垫块(2)的底面水平固定粘接有胶垫板(21)，所述静置箱体(3)的外侧边水平固定焊接有固定外框(22)，所述静置箱体(3)的内侧顶面螺栓连接有伸缩顶杆(23)，所述伸缩顶杆(23)的底端螺栓连接有抽取泵(24)，所述抽取泵(24)的外侧边固定套接有浮力板(25)，所述抽取泵(24)的一侧边插接有连接软管(26)，所述静置箱体(3)的一侧边水平固定插接有通水管道(27)，所述静置箱体(3)的底端螺栓连接有排污泵体(28)，所述排污泵体(28)的底端插接有排污管(29)，所述顶固定盒(8)的内侧边螺栓连接有曝气器(30)，所述好氧箱体(7)的内侧顶面固定插接有曝气管道(31)，所述曝气管道(31)的侧边均匀开设有曝气孔(32)，所述顶盒体(10)的内侧边螺栓连接有搅动电机(33)，所述处理罐体(9)的内侧边竖直向插接有搅动杆(34)，所述投料顶盒(11)的内侧底面螺栓连接有投料阀门(35)，所述处理罐体(9)的底端螺栓连接有排料泵(36)，所述密封盖板(13)的底面竖直向固定插接有连接杆(37)，所述过滤罐体(12)的内侧边水平均匀焊接有内固定块(38)，所述内固定块(38)的内侧边水平设置有固定环体(39)，所述固定环体(39)的内侧边水平固定卡接有过滤板(40)，所述固定环体(39)的外侧边水平均匀焊接有侧卡扣块(41)，所述过滤罐体(12)的底端螺栓连接有底泵体(42)。
2.根据权利要求1所述的一种一体化高效污水处理装置，其特征在于，所述底垫块(2)的个数为多块，且多块底垫块(2)的顶面均一一对应对接设置在底螺孔(19)的底开口端，静置箱体(3)的底端垂直向下对应贯穿式插接设置在靠近一侧边的通接孔(17)的内侧边，通气格栅(4)均匀开设在静置箱体(3)的顶面与内部保持通接设置。
3.根据权利要求1所述的一种一体化高效污水处理装置，其特征在于，所述注水管道(5)的一端水平贯穿静置箱体(3)的侧壁靠近顶面位置，且贯穿端与静置箱体(3)的内部保持通接设置，厌氧箱体(6)的底端垂直向下对应贯穿式插接设置在通接孔(17)的内侧边，好氧箱体(7)与厌氧箱体(6)相互之间平行排布设置，顶固定盒(8)固定设置在好氧箱体(7)的顶面中心位置。
4.根据权利要求1所述的一种一体化高效污水处理装置，其特征在于，所述处理罐体(9)固定设置在远离静置箱体(3)的一侧边边角位置，顶盒体(10)固定设置在处理罐体(9)的顶面中心位置，投料顶盒(11)固定设置在处理罐体(9)的顶端靠近边缘位置，过滤罐体(12)与处理罐体(9)相互之间平行排布设置，过滤罐体(12)的顶面开设有开口，且密封盖板(13)水平螺纹连接在过滤罐体(12)的顶面开口内侧边位置，传输管道(14)的一端贯穿密封盖板(13)的顶面延伸至底面，且延伸端与过滤罐体(12)的内部保持通接设置，另一端与排料泵(36)的输出端保持通接设置。
5.根据权利要求1所述的一种一体化高效污水处理装置，其特征在于，所述排水管道(15)的一端底泵体(42)的输出端保持通接设置，顶卡扣槽(16)和通接孔(17)相互之间保持通接设置，且通接孔(17)呈贯穿式开设，底螺孔(19)的个数为多个，且多个底螺孔(19)均匀开设在支撑底板(1)的底面靠近边缘位置，连接螺杆(20)的顶端垂直向上一一对应插接设置在底螺孔(19)的内侧边，且插接端通过螺纹固定连接设置。
6.根据权利要求1所述的一种一体化高效污水处理装置，其特征在于，所述胶垫板(21)采用硬质橡胶材料制作设置，固定外框(22)均水平固定设置在静置箱体(3)、好氧箱体(7)、厌氧箱体(6)、过滤罐体(12)与处理罐体(9)的外侧边底端位置，且固定外框(22)水平对应通过螺栓固定连接设置在顶卡扣槽(16)的内侧边，伸缩顶杆(23)竖直向固定设置在静置箱体(3)的内侧顶面中心位置，浮力板(25)固定套接设置在抽取泵(24)的外侧底面位置。
7.根据权利要求1所述的一种一体化高效污水处理装置，其特征在于，所述连接软管(26)在远离抽取泵(24)的一端固定插接设置在通水管道(27)的一端位置，且通水管道(27)远离静置箱体(3)的一端延伸插接设置在厌氧箱体(6)的一侧边靠近顶面位置，排污泵体(28)和排污管(29)均设置在好氧箱体(7)和厌氧箱体(6)的底端位置，曝气管道(31)的顶端垂直向上贯穿好氧箱体(7)的顶面延伸固定插接设置在曝气器(30)的输出端，且曝气管道(31)竖直向设置在好氧箱体(7)的内侧中轴线位置。
8.根据权利要求1所述的一种一体化高效污水处理装置，其特征在于，所述搅动电机(33)的输出端垂直向下焊接设置在搅动杆(34)的顶端位置，且搅动杆(34)竖直向设置在处理罐体(9)的内侧中轴线位置，投料阀门(35)的输出端垂直向下延伸至处理罐体(9)的内侧顶面位置，连接杆(37)的顶端固定设置在密封盖板(13)的底面中心位置，且连接杆(37)通过连杆与多个固定环体(39)的顶开口保持固定连接。
9.根据权利要求1所述的一种一体化高效污水处理装置，其特征在于，所述内固定块(38)呈环状叠加式平行排布设置，且内固定块(38)的之间侧边设置有通槽，每块内固定块38的侧边设置有卡槽，固定环体(39)相互之间叠加式平行排布，侧卡扣块(41)均匀水平卡接设置在内固定块(38)的卡槽内部。
发明内容
本发明的目的在于提供一种一体化高效污水处理装置，以解决上述背景技术中提出的对于现在的污水处理需要采用多种的步骤进行，由于多种步骤均是分体化结构设计，使得占用面积较大，同时分开式设计使得水处理的效率无法提高，且在水处理时直接性的水过滤操作使得水体内部的微量物质无法有效的清除掉，还有水体内部悬浮有悬浮物直接过滤会给过滤板造成一定的堵塞情况，也影响到水处理的效率的问题。
为实现上述目的，本发明提供如下技术方案：
一种一体化高效污水处理装置，包括支撑底板，所述支撑底板的底面水平均匀对接有底垫块，所述支撑底板的顶面螺栓连接有静置箱体，所述静置箱体的顶面均匀开设有通气格栅，所述静置箱体的一侧边水平插接有注水管道，所述支撑底板的顶面螺栓连接有厌氧箱体，所述支撑底板的顶面螺栓连接有好氧箱体，所述好氧箱体的顶面螺栓连接有顶固定盒，所述支撑底板的顶面螺栓连接有处理罐体，所述处理罐体的顶面螺栓连接有顶盒体，所述处理罐体的顶面螺栓连接有投料顶盒，所述支撑底板的顶面螺栓连接有过滤罐体，所述过滤罐体的顶面水平卡接有密封盖板，所述密封盖板的顶面固定插接有传输管道，所述支撑底板的底面水平设置有排水管道，所述支撑底板的底面均匀水平开设有顶卡扣槽，所述顶卡扣槽的内侧底面开设有通接孔，所述顶卡扣槽的内侧底面均匀开设有固定螺孔，所述支撑底板的底面均匀开设有底螺孔，所述底垫块的顶面垂直向上焊接有连接螺杆，所述底垫块的底面水平固定粘接有胶垫板，所述静置箱体的外侧边水平固定焊接有固定外框，所述静置箱体的内侧顶面螺栓连接有伸缩顶杆，所述伸缩顶杆的底端螺栓连接有抽取泵，所述抽取泵的外侧边固定套接有浮力板，所述抽取泵的一侧边插接有连接软管，所述静置箱体的一侧边水平固定插接有通水管道，所述静置箱体的底端螺栓连接有排污泵体，所述排污泵体的底端插接有排污管，所述顶固定盒的内侧边螺栓连接有曝气器，所述好氧箱体的内侧顶面固定插接有曝气管道，所述曝气管道的侧边均匀开设有曝气孔，所述顶盒体的内侧边螺栓连接有搅动电机，所述处理罐体的内侧边竖直向插接有搅动杆，所述投料顶盒的内侧底面螺栓连接有投料阀门，所述处理罐体的底端螺栓连接有排料泵，所述密封盖板的底面竖直向固定插接有连接杆，所述过滤罐体的内侧边水平均匀焊接有内固定块，所述内固定块的内侧边水平设置有固定环体，所述固定环体的内侧边水平固定卡接有过滤板，所述固定环体的外侧边水平均匀焊接有侧卡扣块，所述过滤罐体的底端螺栓连接有底泵体。
作为本发明的一种优选实施方式：所述底垫块的个数为多块，且多块底垫块的顶面均一一对应对接设置在底螺孔的底开口端，静置箱体的底端垂直向下对应贯穿式插接设置在靠近一侧边的通接孔的内侧边，通气格栅均匀开设在静置箱体的顶面与内部保持通接设置。
作为本发明的一种优选实施方式：所述注水管道的一端水平贯穿静置箱体的侧壁靠近顶面位置，且贯穿端与静置箱体的内部保持通接设置，厌氧箱体的底端垂直向下对应贯穿式插接设置在通接孔的内侧边，好氧箱体与厌氧箱体相互之间平行排布设置，顶固定盒固定设置在好氧箱体的顶面中心位置。
作为本发明的一种优选实施方式：所述处理罐体固定设置在远离静置箱体的一侧边边角位置，顶盒体固定设置在处理罐体的顶面中心位置，投料顶盒固定设置在处理罐体的顶端靠近边缘位置，过滤罐体与处理罐体相互之间平行排布设置，过滤罐体的顶面开设有开口，且密封盖板水平螺纹连接在过滤罐体的顶面开口内侧边位置，传输管道的一端贯穿密封盖板的顶面延伸至底面，且延伸端与过滤罐体的内部保持通接设置，另一端与排料泵的输出端保持通接设置。
作为本发明的一种优选实施方式：所述排水管道的一端底泵体的输出端保持通接设置，顶卡扣槽和通接孔相互之间保持通接设置，且通接孔呈贯穿式开设，底螺孔的个数为多个，且多个底螺孔均匀开设在支撑底板的底面靠近边缘位置，连接螺杆的顶端垂直向上一一对应插接设置在底螺孔的内侧边，且插接端通过螺纹固定连接设置。
作为本发明的一种优选实施方式：所述胶垫板采用硬质橡胶材料制作设置，固定外框均水平固定设置在静置箱体、好氧箱体、厌氧箱体、过滤罐体与处理罐体的外侧边底端位置，且固定外框水平对应通过螺栓固定连接设置在顶卡扣槽的内侧边，伸缩顶杆竖直向固定设置在静置箱体的内侧顶面中心位置，浮力板固定套接设置在抽取泵的外侧底面位置。
作为本发明的一种优选实施方式：所述连接软管在远离抽取泵的一端固定插接设置在通水管道的一端位置，且通水管道远离静置箱体的一端延伸插接设置在厌氧箱体的一侧边靠近顶面位置，排污泵体和排污管均设置在好氧箱体和厌氧箱体的底端位置，曝气管道的顶端垂直向上贯穿好氧箱体的顶面延伸固定插接设置在曝气器的输出端，且曝气管道竖直向设置在好氧箱体的内侧中轴线位置。
作为本发明的一种优选实施方式：所述搅动电机的输出端垂直向下焊接设置在搅动杆的顶端位置，且搅动杆竖直向设置在处理罐体的内侧中轴线位置，投料阀门的输出端垂直向下延伸至处理罐体的内侧顶面位置，连接杆的顶端固定设置在密封盖板的底面中心位置，且连接杆通过连杆与多个固定环体的顶开口保持固定连接。
作为本发明的一种优选实施方式：所述内固定块呈环状叠加式平行排布设置，且内固定块的之间侧边设置有通槽，每块内固定块38的侧边设置有卡槽，固定环体相互之间叠加式平行排布，侧卡扣块均匀水平卡接设置在内固定块的卡槽内部。
与现有技术相比，本发明的有益效果是：
1、本发明通过将水体通过注水管道注入到静置箱体的内部，使得水体在静置箱体的内部静置到指定时间后，而在浮力板的浮力作用下使得抽取泵浮在水面位置，在伸缩顶杆的伸缩下支撑下使得抽取泵可以更加的稳定，在抽取泵的抽取下使得水体抽取通过连接软管进入到通水管道传输到厌氧箱体的内部，而沉淀的物料在排污泵体的抽取下使得从底端的排污管排出处理，在厌氧箱体的内部使得水体进行厌氧处理，然后在通过排污泵体抽取进入到好氧箱体的内部，在曝气器的作用下使得气体通过曝气管道传输到水体的内部进行好氧处理，再通过排污泵体抽取使得水体进入到处理罐体的内部，在投料顶盒的内部添加剂通过投料阀门的开口使得物料进入到水体内部，在搅动电机的转动下使得搅动杆对水体进行搅动混合处理。
2、本发明在混合完成后通过排料泵抽取通过传输管道进入到过滤罐体的内部，在经过多道的过滤板对其进行过滤操作，最后通过底泵体抽取从排水管道向外排出使用，对密封盖板转动后即可带动着连接杆和固定环体转动作用，让侧卡扣块远离内固定块卡槽后，向上提起即可对多层的固定环体进行提出更换过滤板操作，装置设计结构简单操作简便，在采用了多种水处理结构一体化设置使得水处理更加的快速高效，同时多步骤结合处理使得水体的处理可以达标使用。
（发明人：袁雪梅）
