公布日：2022.11.01
申请日：2022.08.16
分类号：C02F9/10(2006.01)I;F23G5/04(2006.01)I;F23G5/44(2006.01)I;F28B9/08(2006.01)I;F23J1/00(2006.01)I
摘要
本发明公开了一种餐厨垃圾废水处理装置及其使用方法，涉及废水处理技术领域，为解决现有的餐厨垃圾废水处理装置在使用的过程中对水中的污染物去除效果较好，但利用率较低，造成可利用污染物浪费的问题。包括支架台，支架台的上端安装有套接外框，套接外框的一侧外壁上设置有延伸座板，延伸座板与套接外框一体成型设置，延伸座板的上端安装有蒸汽抽泵；还包括：加热水池，其设置在所述支架台的上端位置上，加热水池位于套接外框的内部，且加热水池的下端设置有燃烧仓，燃烧仓与支架台一体成型设置，燃烧仓的下端安装有接灰箱；进水导管，其设置所述套接外框的另一侧外壁上，进水导管与套接外框一体成型设置。
权利要求书

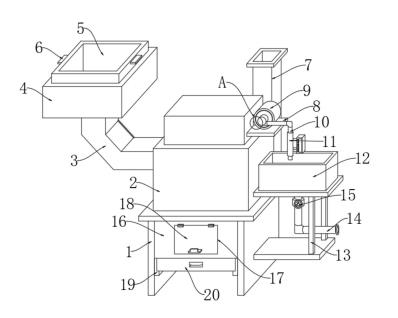

1.一种餐厨垃圾废水处理装置，包括支架台(1)，支架台(1)的上端安装有套接外框(2)，套接外框(2)的一侧外壁上设置有延伸座板(8)，延伸座板(8)与套接外框(2)一体成型设置，延伸座板(8)的上端安装有蒸汽抽泵(9)；其特征在于：还包括：加热水池(21)，其设置在所述支架台(1)的上端位置上，加热水池(21)位于套接外框(2)的内部，且加热水池(21)的下端设置有燃烧仓(16)，燃烧仓(16)与支架台(1)一体成型设置，燃烧仓(16)的下端安装有接灰箱(20)；进水导管(3)，其设置所述套接外框(2)的另一侧外壁上，进水导管(3)与套接外框(2)一体成型设置，且进水导管(3)的一端设置有预处理框架(4)，预处理框架(4)与进水导管(3)一体成型设置；内接载框(5)，其安装在所述预处理框架(4)的内部，且内接载框(5)的底部设置有内衬底槽(28)，内衬底槽(28)与内接载框(5)一体成型设置，内衬底槽(28)的内部设置有垃圾滤网(29)；蒸汽输送管(10)，其设置在所述蒸汽抽泵(9)的进气端上，且蒸汽输送管(10)的一端设置有管道冷凝器(11)，管道冷凝器(11)的出水口下方位置上设置有接水池(12)；排烟口(24)，其设置在所述燃烧仓(16)的内壁上，且排烟口(24)的一端设置有排烟囱(7)，排烟囱(7)与燃烧仓(16)一体成型设置。
2.根据权利要求1所述的一种餐厨垃圾废水处理装置，其特征在于：所述接水池(12)的下端设置有底撑支架(13)，底撑支架(13)与支架台(1)一体成型设置，所述底撑支架(13)的底部设置有排水管(14)，排水管(14)的外壁上设置有阀门(15)，阀门(15)与排水管(14)通过法兰密封连接。
3.根据权利要求2所述的一种餐厨垃圾废水处理装置，其特征在于：所述燃烧仓(16)的前端面上设置有进料端口(17)，进料端口(17)与燃烧仓(16)一体成型设置，所述进料端口(17)的内部设置有端口翻盖(18)，端口翻盖(18)与进料端口(17)通过铰链活动连接。
4.根据权利要求3所述的一种餐厨垃圾废水处理装置，其特征在于：所述接灰箱(20)的下端设置有两个支撑滑道(19)，支撑滑道(19)与支架台(1)一体成型设置，接灰箱(20)通过支撑滑道(19)与支架台(1)活动安装。
5.根据权利要求4所述的一种餐厨垃圾废水处理装置，其特征在于：所述套接外框(2)的两侧外壁上分别设置有进水口(22)和蒸汽出口(23)，进水口(22)与进水导管(3)连通设置，所述蒸汽出口(23)的外部设置有蒸汽抽管(31)，蒸汽抽管(31)的两端分别与蒸汽出口(23)和蒸汽抽泵(9)密封连接。
6.根据权利要求5所述的一种餐厨垃圾废水处理装置，其特征在于：所述燃烧仓(16)的底部设置有排灰端口(25)，所述排灰端口(25)的内部设置有支撑钢筋(30)，排灰端口(25)和支撑钢筋(30)均与燃烧仓(16)一体成型设置。
7.根据权利要求6所述的一种餐厨垃圾废水处理装置，其特征在于：所述内接载框(5)的两侧外壁上均设置有抬拉把(6)，所述内接载框(5)的底部设置有四个支撑底脚(26)，抬拉把(6)和支撑底脚(26)均与内接载框(5)一体成型设置。
8.根据权利要求7所述的一种餐厨垃圾废水处理装置，其特征在于：所述预处理框架(4)的底部设置有接水口(27)，接水口(27)与预处理框架(4)一体成型设置，预处理框架(4)通过接水口(27)与进水导管(3)连通设置。
9.根据权利要求8所述的一种餐厨垃圾废水处理装置，其特征在于：所述套接外框(2)通过螺钉与支架台(1)的上端固定安装，套接外框(2)的口径与加热水池(21)的端面尺寸相等。
10.根据权利要求9所述的一种餐厨垃圾废水处理装置的使用方法，其特征在于，包括以下步骤：步骤一：先将该装置配合二层架台使用，然后将餐厨垃圾废水先通入预处理框架(4)内部的内接载框(5)中，餐厨垃圾废水中的垃圾被垃圾滤网(29)过滤下来留在内接载框(5)的内部，废水通过接水口(27)流入进水导管(3)的内部；步骤二：工作人员到达第二层架台，然后拉动抬拉把(6)将内接载框(5)从预处理框架(4)的内部取出，使得四个支撑底脚(26)接地支撑，并将留在内接载框(5)中的垃圾放入烘干设备中进行干化处理；步骤三：废水通过进水导管(3)流入加热水池(21)中，然后掀起端口翻盖(18)，将干化处理的垃圾废料通过进料端口(17)放入燃烧仓(16)中，并点火燃烧，燃烧产生高温对加热水池(21)中的废水进行高温加热；步骤四：废水中的水元素通过高温加热后变为水蒸气向上流动，通过蒸汽抽泵(9)将产生的水蒸气从套接外框(2)的内部抽出，并通过蒸汽输送管(10)排往管道冷凝器(11)的内部；步骤五：水蒸气进入管道冷凝器(11)后预冷凝结成水滴，并惯性下落流入接水池(12)的内部，燃烧仓(16)燃烧产生的烟气通过排烟囱(7)排出，最终打开阀门(15)将所得的水资源排往废水再利用的收集场所；步骤六：废水处理完成后，将套接外框(2)与支架台(1)分离拆下，然后将加热水池(21)中烧干水分的有害污染物质进行清洁处理，燃烧仓(16)内部的垃圾燃烧后化成灰通过支撑钢筋(30)之间的间隙落到接灰箱(20)的内部收集，最后将接灰箱(20)取出，将收集到的灰用作水泥或砖块制备生产的辅料。
发明内容
本发明的目的在于提供一种餐厨垃圾废水处理装置及其使用方法，以解决上述背景技术中提出的现有的餐厨垃圾废水处理装置在使用的过程中对水中的污染物去除效果较好，但利用率较低，造成可利用污染物浪费的问题。
为实现上述目的，本发明提供如下技术方案：一种餐厨垃圾废水处理装置，包括支架台，支架台的上端安装有套接外框，套接外框的一侧外壁上设置有延伸座板，延伸座板与套接外框一体成型设置，延伸座板的上端安装有蒸汽抽泵；
还包括：
加热水池，其设置在所述支架台的上端位置上，加热水池位于套接外框的内部，且加热水池的下端设置有燃烧仓，燃烧仓与支架台一体成型设置，燃烧仓的下端安装有接灰箱；
进水导管，其设置所述套接外框的另一侧外壁上，进水导管与套接外框一体成型设置，且进水导管的一端设置有预处理框架，预处理框架与进水导管一体成型设置；
内接载框，其安装在所述预处理框架的内部，且内接载框的底部设置有内衬底槽，内衬底槽与内接载框一体成型设置，内衬底槽的内部设置有垃圾滤网；
蒸汽输送管，其设置在所述蒸汽抽泵的进气端上，且蒸汽输送管的一端设置有管道冷凝器，管道冷凝器的出水口下方位置上设置有接水池；
排烟口，其设置在所述燃烧仓的内壁上，且排烟口的一端设置有排烟囱，排烟囱与燃烧仓一体成型设置。
优选的，所述接水池的下端设置有底撑支架，底撑支架与支架台一体成型设置，所述底撑支架的底部设置有排水管，排水管的外壁上设置有阀门，阀门与排水管通过法兰密封连接。
优选的，所述燃烧仓的前端面上设置有进料端口，进料端口与燃烧仓一体成型设置，所述进料端口的内部设置有端口翻盖，端口翻盖与进料端口通过铰链活动连接。
优选的，所述接灰箱的下端设置有两个支撑滑道，支撑滑道与支架台一体成型设置，接灰箱通过支撑滑道与支架台活动安装。
优选的，所述套接外框的两侧外壁上分别设置有进水口和蒸汽出口，进水口与进水导管连通设置，所述蒸汽出口的外部设置有蒸汽抽管，蒸汽抽管的两端分别与蒸汽出口和蒸汽抽泵密封连接。
优选的，所述燃烧仓的底部设置有排灰端口，所述排灰端口的内部设置有支撑钢筋，排灰端口和支撑钢筋均与燃烧仓一体成型设置。
优选的，所述内接载框的两侧外壁上均设置有抬拉把，所述内接载框的底部设置有四个支撑底脚，抬拉把和支撑底脚均与内接载框一体成型设置。
优选的，所述预处理框架的底部设置有接水口，接水口与预处理框架一体成型设置，预处理框架通过接水口与进水导管连通设置。
优选的，所述套接外框通过螺钉与支架台的上端固定安装，套接外框的口径与加热水池的端面尺寸相等。
优选的，所述的一种餐厨垃圾废水处理装置的使用方法，包括以下步骤：
步骤一：先将该装置配合二层架台使用，然后将餐厨垃圾废水先通入预处理框架内部的内接载框中，餐厨垃圾废水中的垃圾被垃圾滤网过滤下来留在内接载框的内部，废水通过接水口流入进水导管的内部；
步骤二：工作人员到达第二层架台，然后拉动抬拉把将内接载框从预处理框架的内部取出，使得四个支撑底脚接地支撑，并将留在内接载框中的垃圾放入烘干设备中进行干化处理；
步骤三：废水通过进水导管流入加热水池中，然后掀起端口翻盖，将干化处理的垃圾废料通过进料端口放入燃烧仓中，并点火燃烧，燃烧产生高温对加热水池中的废水进行高温加热；
步骤四：废水中的水元素通过高温加热后变为水蒸气向上流动，通过蒸汽抽泵将产生的水蒸气从套接外框的内部抽出，并通过蒸汽输送管排往管道冷凝器的内部；
步骤五：水蒸气进入管道冷凝器后预冷凝结成水滴，并惯性下落流入接水池的内部，燃烧仓燃烧产生的烟气通过排烟囱排出，最终打开阀门将所得的水资源排往废水再利用的收集场所；
步骤六：废水处理完成后，将套接外框与支架台分离拆下，然后将加热水池中烧干水分的有害污染物质进行清洁处理，燃烧仓内部的垃圾燃烧后化成灰通过支撑钢筋之间的间隙落到接灰箱的内部收集，最后将接灰箱取出，将收集到的灰用作水泥或砖块制备生产的辅料。
与现有技术相比，本发明的有益效果是：
1、本发明利用过滤出废水中的餐厨垃圾来作为燃料，对废水进行净化处理，燃烧仓内部的垃圾燃烧后化成灰通过支撑钢筋之间的间隙落到接灰箱的内部收集，最后将接灰箱取出，将收集到的灰用作水泥或砖块制备生产的辅料，克服了现有的餐厨垃圾废水处理装置在使用的过程中对水中的污染物去除效果较好，但利用率较低，造成可利用污染物浪费的问题。
2、废水中的水元素通过高温加热后变为水蒸气向上流动，通过蒸汽抽泵将产生的水蒸气从套接外框的内部抽出，并通过蒸汽输送管排往管道冷凝器的内部，水蒸气进入管道冷凝器后预冷凝结成水滴，并惯性下落流入接水池的内部，最终打开阀门将所得的水资源排往废水再利用的收集场所，达到蒸发分离水和污染物质的目的。
（发明人：侯瑞琪;李坤伦;陈海峰;卢婷婷;吴刘栋）
