公布日：2022.09.06
申请日：2022.07.29
分类号：C02F9/14(2006.01)I;C02F1/461(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F1/62(2006.01)N;C02F3/30(2006.01)N
摘要
本发明公开了一种高COD废水处理方法，包括四个步骤：混凝沉降、铁碳微电解处理、生化处理和电催化氧化处理，实施该方法的装置，包括污泥池、厌氧池、电催化氧化、清水池和好氧池，污泥池的一端连接有污泥泵，所述污泥泵的输出端安装有排泥箱；污水依次经过混凝沉降、铁碳微电解处理、生化处理和电催化氧化处理，处理过程中通过对污水的pH值调节可以使污水在物理、化学、生物处理过程中处理速度增加，同时用于该方法的设备为集中式分布，便于污水的输送，同时在物理、化学、生物处理水池底部加装排泥箱结构，物理、化学、生物处理水池在进行淤泥清理时，排泥箱内部带动挤压辊对淤泥挤压，避免池底异物堵塞污泥泵，便于使用人员清理水池污泥。
权利要求书
1.一种高COD废水处理方法，包括一级沉淀池（6）、中间水池（8）、二级沉淀池（9）、厌氧池（11）、好氧池（14）、和电催化氧化池（12）；其特征在于：包括以下四个步骤：步骤一：混凝沉降，将废水注入一级沉淀池（6）中，并向一级沉淀池（6）投入硫化钠、碳酸钠、PAC、PAM、重金属捕集剂，进行预处理，并静置12个小时；步骤二：铁碳微电解处理，将一级沉淀池（6）中静置后的废水流入至中间水池（8）内部，并向中间水池（8）内部投入工业盐酸，将中间水池（8）内部溶液注入到铁碳微电解处理罐并将pH值调节至
1.5-
2.4之间，然后静置2小时；步骤三：生化处理，将中间水池（8）中静置后的废液通过水泵输送至二级沉淀池（9）内部，并向二级沉淀池（9）中投入氢氧化钠调节废水pH值至8-9之间，然后再加入PAC、PAM絮凝剂并通过搅拌设备进行搅拌，搅拌完成后静置12小时；b、将厌氧池中静置完成的废液抽送到好氧池内部进行曝气处理，气水比控制在10:1，废液在好氧池中停留24小时；c、将二级沉淀池中静置后的废液抽送到厌氧池内部静置48小时；步骤四：电催化氧化，将好氧池（14）中处理后的废液导入至电催化氧化池（12）内部，电催化氧化池（12）中电极板间距控制为5-10cm，运行电压控制在10-15V。
2.一种高COD废水处理装置，包括两组综合反应池（1）；其特征在于：两组所述综合反应池（1）之间设有综合设备间（2），所述综合设备间（2）的另外两侧分别设有加药车间（3）和污泥脱水车间（4），所述综合设备间（2）一侧的综合反应池（1）下方设有卸水槽（17），所述卸水槽（17）的一侧设有事故池（16），所述事故池（16）的一侧设有废气集中处理设备（15）；所述综合反应池（1）包括隔油池（5）、一级沉淀池（6）、调节池（7）、中间水池（8）、二级沉淀池（9）、污泥池（10）、厌氧池（11）、电催化氧化池（12）、清水池（13）和好氧池（14），废水依次流经隔油池（5）、调节池（7）、一级沉淀池（6）、中间水池（8）、二级沉淀池（9）、好氧池（14）、厌氧池（11）、电催化氧化池（12）和清水池（13），所述污泥池（10）侧壁安装有六组排污管（2201），所述排污管（2201）远离污泥池（10）的一端连接有污泥泵（22），所述污泥泵（22）的输出端安装有阀门（21），所述阀门（21）的顶部安装有排泥箱（18），所述排泥箱（18）的内部转动安装有两组挤压辊（1801），且挤压辊（1801）的外周设有若干挤压齿（1803），六组所述排泥箱（18）远离阀门（21）的一端分别与一级沉淀池（6）、中间水池（8）、二级沉淀池（9）、厌氧池（11）、电催化氧化池（12）和好氧池（14）的底部相互连通。
3.根据权利要求2所述的一种高COD废水处理装置，其特征在于：所述一级沉淀池（6）中废水进行沉淀后上层清水通过自动溢流的方式进入到中间水池（8）的内部，铁碳微电解处理罐内部需要填充高温烧结铁碳填料，且定期添加消耗的铁碳填料，每月补充添加量约2-3吨。
4.根据权利要求2所述的一种高COD废水处理装置，其特征在于：所述好氧池（14）内部需要安装电极片，电极片选用掺杂金属氧化物钛基双功能电极，电极一面是添加稀土金属的多元金属氧化物电催化阳极面，电极另一面是阴极面。
5.根据权利要求2所述的一种高COD废水处理装置，其特征在于：所述二级沉淀池（9）底部的一侧设有污泥槽（901），所述污泥槽（901）的底端开设有一通孔与排泥箱（18）相互连通，所述二级沉淀池（9）底部设置有地基（903），所述地基（903）位于排泥箱（18）的一侧设有污泥泵安装口（902）。
6.根据权利要求2所述的一种高COD废水处理装置，其特征在于：所述排泥箱（18）的一侧安装有齿轮箱（19），两组所述挤压辊（1801）的支撑轴延伸至齿轮箱（19）的内部，且齿轮箱（19）内部两组挤压辊（1801）支撑轴的外部安装有传动齿轮（1802），且两个传动齿轮（1802）相互啮合。
7.根据权利要求6所述的一种高COD废水处理装置，其特征在于：所述齿轮箱（19）远离排泥箱（18）的一侧安装有电机（20），所述电机（20）的输出端延伸至齿轮箱（19）的内部安装有电机齿轮（1901），且电机齿轮（1901）与其中一个传动齿轮（1802）啮合。
8.根据权利要求2所述的一种高COD废水处理装置，其特征在于：所述综合反应池（1）内部各个水池皆具备管道与事故池（16）相互连通，并且管道之间具备水泵结构。
9.根据权利要求2所述的一种高COD废水处理装置，其特征在于：所述综合设备间（2）设置控制柜，并采用PLC控制系统对装置中应用的水泵、电机以及配套设备进行反馈控制，所述加药车间（3）内部放置工业盐酸、硫化钠、碳酸钠、PAC、PAM、重金属捕集剂，所述污泥脱水车间（4）内部具备污泥脱水设备。
发明内容
本发明的目的在于提供一种高COD废水处理方法及处理装置，以解决上述背景技术中提出的问题。

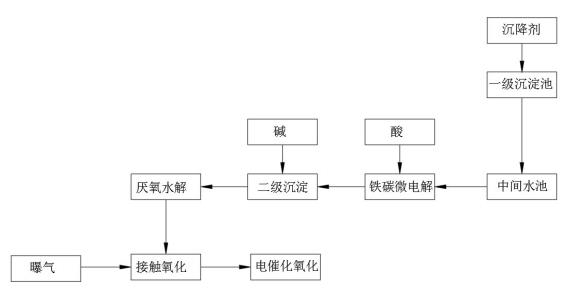

一种高COD废水处理方法，包括以下四个步骤：步骤一：混凝沉降，将废水注入一级沉淀池中，并向一级沉淀池投入硫化钠、碳酸钠、PAC、PAM、重金属捕集剂，进行预处理，并静置12个小时；步骤二：铁碳微电解处理，将一级沉淀池中静置后的废水流入至中间水池内部，并向中间水池内部投入工业盐酸，将中间水池内部溶液注入到铁碳微电解处理罐并将pH值调节至1.5-2.4之间，然后静置2小时；步骤三：生化处理，a、将中间水池中静置后的废液通过水泵输送至二级沉淀池内部，并向二级沉淀池中投入氢氧化钠调节废水pH值至8-9之间，然后再加入PAC、PAM絮凝剂并通过搅拌设备进行搅拌，搅拌完成后静置12小时；b、将厌氧池中静置完成的废液抽送到好氧池内部进行曝气处理，气水比控制在10:1，废液在好氧池中停留24小时；c、将二级沉淀池中静置后的废液抽送到厌氧池内部静置48小时；步骤四：电催化氧化，将好氧池中处理后的废液导入至电催化氧化内部，电催化氧化中电极板间距控制为5-10cm，运行电压控制在10-15V。
优选的，高COD废水处理装置，包括两组综合反应池；两组所述综合反应池之间设有综合设备间，所述综合设备间的另外两侧分别设有加药车间和污泥脱水车间，所述综合设备间一侧的综合反应池下方设有卸水槽，所述卸水槽的一侧设有事故池，所述事故池的一侧设有废气集中处理设备；所述综合反应池包括隔油池、一级沉淀池、调节池、中间水池、二级沉淀池、污泥池、厌氧池、电催化氧化、清水池和好氧池，废水依次流经隔油池、调节池、一级沉淀池、中间水池、二级沉淀池、好氧池、厌氧池、电催化氧化和清水池，所述污泥池侧壁安装有六组排污管，所述排污管远离污泥池的一端连接有污泥泵，所述污泥泵的输出端安装有阀门，所述阀门的顶部安装有排泥箱，所述排泥箱的内部转动安装有两组挤压辊，且挤压辊的外周设有若干挤压齿，六组所述排泥箱远离阀门的一端分别与一级沉淀池、中间水池、二级沉淀池、厌氧池、电催化氧化和好氧池的底部相互连通。
优选的，所述一级沉淀池中废水进行沉淀后上层清水通过自动溢流的方式进入到中间水池的内部，铁碳微电解处理罐内部需要填充高温烧结铁碳填料，且定期添加消耗的铁碳填料，每月补充添加量约-吨。
优选的，所述好氧池内部需要安装电极片，电极片选用掺杂金属氧化物钛基双功能电极，电极一面是添加稀土金属的多元金属氧化物电催化阳极面，电极另一面是阴极面。
优选的，所述二级沉淀池底部的一侧设有污泥槽，所述污泥槽的底端开设有一通孔与排泥箱相互连通，所述二级沉淀池底部设置有地基，所述地基位于排泥箱的一侧设有污泥泵安装口。优选的，所述排泥箱的一侧安装有齿轮箱，两组所述挤压辊的支撑轴延伸至齿轮箱的内部，且齿轮箱内部两组挤压辊支撑轴的外部安装有传动齿轮，且两个传动齿轮相互啮合。
优选的，所述齿轮箱远离排泥箱的一侧安装有电机，所述电机的输出端延伸至齿轮箱的内部安装有电机齿轮，且电机齿轮与其中一个传动齿轮啮合。
优选的，所述综合反应池内部各个水池皆具备管道与事故池相互连通，并且管道之间具备水泵结构。
优选的，所述综合设备间设置控制柜，并采用PLC控制系统对装置中应用的水泵、电机以及配套设备进行反馈控制，所述加药车间内部放置工业盐酸、硫化钠、碳酸钠、PAC、PAM、重金属捕集剂，所述污泥脱水车间内部具备污泥脱水设备。
本发明具备的有益效果是：污水依次经过混凝沉降、铁碳微电解处理、生化处理和电催化氧化处理，四个处理流程，在处理过程中通过对污水的pH值调节可以使污水在物理、化学、生物处理过程中处理速度增加，同时用于该方法的设备为集中式分布，便于污水的输送，同时在物理、化学、生物处理水池底部加装排泥箱结构，物理、化学、生物处理水池在进行淤泥清理时，排泥箱内部带动挤压辊对淤泥挤压，避免池底异物堵塞污泥泵，便于使用人员清理水池污泥。
（发明人：李阳;王建庆）
