高新污水处理热泵设备

发布时间:2023-7-14 10:34:51  中国污水处理工程网

公布日:2022.07.12

申请日:2022.04.20

分类号:F25B27/02(2006.01)I;F25B29/00(2006.01)I;F25B30/06(2006.01)I;F25B39/00(2006.01)I;F28F13/12(2006.01)I

摘要

本发明公开了一种用于污水处理中的热泵设备及使用方法,该用于污水处理中的热泵设备包括压缩机,所述压缩机的出料口通过第三管路与第二换热箱的进料口连接,所述第二换热箱的出料口通过第一管路与第一换热箱的进料口连通,所述第一换热箱的出料口通过第二管路与压缩机的进料口连通,所述第三管路置于地下污水中用于与污水进行热交换,所述第一换热箱外侧设有一个防护箱,所述防护箱上端进气口与吹风机的排气端连通,所述防护箱右端设有用于排气的排气口,本申请针对现有装置的弊端进行设计,在对污水进行处理时,合理利用污水中的热源或冷源,利用换热介质获取此处的热源和冷源,无需增设外置热源或冷源,起到节能的作用。


权利要求书

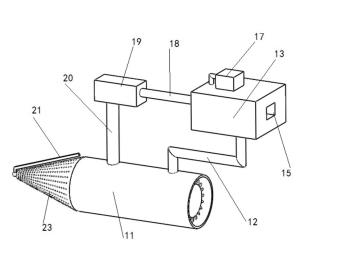

1.一种用于污水处理中的热泵设备,包括压缩机(19),所述压缩机(19)的出料口通过第三管路(20)与第二换热箱(27)的进料口连接,所述第二换热箱(27)的出料口通过第一管路(12)与第一换热箱(16)的进料口连通;其特征在于,所述第一换热箱(16)的出料口通过第二管路(18)与压缩机(19)的进料口连通,压缩机(19)的进料口和出料口之间设有改变介质流通方向的换向阀,所述第三管路(20)置于地下污水中用于与污水进行热交换,所述第一换热箱(16)外侧设有一个防护箱(13),所述防护箱(13)上端进气口与吹风机(17)的排气端连通,所述防护箱(13)右端设有用于排气的排气口(15),在压缩机(19)的作用下,换热介质进入第二换热箱(27)中,然后与污水进行热交换,随后换热介质进入第一换热箱(16)中,所述第二换热箱(27)外侧设有防护组件。

2.根据权利要求1所述的用于污水处理中的热泵设备,其特征在于,所述防护组件包括设置在第二换热箱(27)外侧的隔离筒(11),所述隔离筒(11)右端设有出液口(35),所述隔离筒(11)左端设有用于防止大颗粒杂质进入的锥形过滤网(23),所述隔离筒(11)中间位置设有一个旋转杆(24),所述旋转杆(24)左端外侧转动设有一个固定轴承(25),所述固定轴承(25)外圈通过定位杆(26)与隔离筒(11)内壁连接固定,所述旋转杆(24)左端贯穿锥形过滤网(23)左端,所述旋转杆(24)左端设有用于防止杂质堵塞的刮料组件,所述旋转杆(24)右端设有旋转盘(34),所述旋转盘(34)外侧阵列分布有若干个叶片(33)。

3.根据权利要求2所述的用于污水处理中的热泵设备,其特征在于,所述隔离筒(11)为左端大右端小的锥形结构,有助于加速隔离筒(11)右端的流速。

4.根据权利要求2所述的用于污水处理中的热泵设备,其特征在于,所述隔离筒(11)与第二换热箱(27)之间通过若干个连杆连接固定。

5.根据权利要求1所述的用于污水处理中的热泵设备,其特征在于,所述第一换热箱(16)和第二换热箱(27)采用金属材料制成。

6.根据权利要求1所述的用于污水处理中的热泵设备,其特征在于,所述第一换热箱(16)外侧分布有若干个用于增大换热面积的散热翅片(14)。

7.根据权利要求2所述的用于污水处理中的热泵设备,其特征在于,所述刮料组件包括设置在旋转杆(24)左端的刮料杆(21),所述刮料杆(21)外侧设有与锥形过滤网(23)外侧面相配合以实现清孔的刮料刀片(22)。

8.根据权利要求2所述的用于污水处理中的热泵设备,其特征在于,所述旋转杆(24)和第二换热箱(27)之间设有用于对第二换热箱(27)内部换热介质进行混合的混料件,所述混料件包括贯穿第二换热箱(27)左右两端的磁力通道(32),所述磁力通道(32)所在的旋转杆(24)外侧阵列分布有若干个第二磁铁块(30),所述磁力通道(32)外侧的第二换热箱(27)内部转动设有一个旋转套(31),所述旋转套(31)上阵列分布有若干个与第二磁铁块(30)相对应的第一磁铁块(29),多个第二磁铁块(30)构成了内部磁力环,多个第一磁铁块(29)构成了一个外部磁力环,所述旋转套(31)外侧阵列分布有若干个搅拌叶片(28),搅拌叶片(28)转动时会带动第二换热箱(27)内部的换热介质搅拌。

9.一种权利要求1-8任一项所述的用于污水处理中的热泵设备的使用方法,其特征在于,包括以下步骤:步骤一:将隔离筒(11)和第二换热箱(27)放置在污水中,使得设备可以与污水进行热交换;步骤二:在压缩机(19)的作用下,换热介质进入第二换热箱(27)中,然后与污水进行热交换,锥形过滤网(23)会阻挡杂质进入隔离筒(11)中,在污水流动时,磁力通道(32)带动旋转盘(34)转动,从而为旋转杆(24)提供旋转动力,在旋转杆(24)的转动下,刮料刀片(22)会沿着锥形过滤网(23)表面刮动,从而清除锥形过滤网(23)表面的杂质,从而实现清孔处理,在旋转杆(24)转动时,在磁力的作用下,旋转套(31)也会对应这样转动,所述旋转套(31)外侧阵列分布有若干个搅拌叶片(28),搅拌叶片(28)转动时会带动第二换热箱(27)内部的换热介质搅拌,随后换热介质进入第一换热箱(16)中;步骤三:在吹风机(17)的作用下,空气进入防护箱(13)中,空气与第一换热箱(16)外侧进行热交换,随后换热后的气体沿着排气口(15)排出,从而为室内提供凉风或热风。

发明内容

本发明的目的在于提供一种用于污水处理中的热泵设备及使用方法,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:一种用于污水处理中的热泵设备,包括压缩机,所述压缩机的出料口通过第三管路与第二换热箱的进料口连接,所述第二换热箱的出料口通过第一管路与第一换热箱的进料口连通,所述第一换热箱的出料口通过第二管路与压缩机的进料口连通,压缩机的进料口和出料口之间设有改变介质流通方向的换向阀,所述第三管路置于地下污水中用于与污水进行热交换,所述第一换热箱外侧设有一个防护箱,所述防护箱上端进气口与吹风机的排气端连通,所述防护箱右端设有用于排气的排气口,在压缩机的作用下,换热介质进入第二换热箱中,然后与污水进行热交换,随后换热介质进入第一换热箱中,所述第二换热箱外侧设有防护组件。

作为本发明进一步的方案:所述防护组件包括设置在第二换热箱外侧的隔离筒,所述隔离筒右端设有出液口,所述隔离筒左端设有用于防止大颗粒杂质进入的锥形过滤网,所述隔离筒中间位置设有一个旋转杆,所述旋转杆左端外侧转动设有一个固定轴承,所述固定轴承外圈通过定位杆与隔离筒内壁连接固定,所述旋转杆左端贯穿锥形过滤网左端,所述旋转杆左端设有用于防止杂质堵塞的刮料组件,所述旋转杆右端设有旋转盘,所述旋转盘外侧阵列分布有若干个叶片。

作为本发明进一步的方案:所述隔离筒为左端大右端小的锥形结构,有助于加速隔离筒右端的流速。

作为本发明进一步的方案:所述隔离筒与第二换热箱之间通过若干个连杆连接固定。

作为本发明进一步的方案:所述第一换热箱和第二换热箱采用金属材料制成。

作为本发明进一步的方案:所述第一换热箱外侧分布有若干个用于增大换热面积的散热翅片。

作为本发明进一步的方案:所述刮料组件包括设置在旋转杆左端的刮料杆,所述刮料杆外侧设有与锥形过滤网外侧面相配合以实现清孔的刮料刀片。

作为本发明进一步的方案:所述旋转杆和第二换热箱之间设有用于对第二换热箱内部换热介质进行混合的混料件,所述混料件包括贯穿第二换热箱左右两端的磁力通道,所述磁力通道所在的旋转杆外侧阵列分布有若干个第二磁铁块,所述磁力通道外侧的第二换热箱内部转动设有一个旋转套,所述旋转套上阵列分布有若干个与第二磁铁块相对应的第一磁铁块,多个第二磁铁块构成了内部磁力环,多个第一磁铁块构成了一个外部磁力环,所述旋转套外侧阵列分布有若干个搅拌叶片,搅拌叶片转动时会带动第二换热箱内部的换热介质搅拌。

与现有技术相比,本发明的有益效果是:本申请针对现有装置的弊端进行设计,在对污水进行处理时,合理利用污水中的热源或冷源,利用换热介质获取此处的热源和冷源,无需增设外置热源或冷源,起到节能的作用,并且这里利用污水中的动力进行防护,避免杂质覆盖第二换热箱,还可以对第二换热箱内部换热介质进行混料,有效的提高了混合的均匀性,提高了制热或制冷效果。

(发明人:张景铸;张景聚;刘坤;王金舟;刘书庆)
