公布日：2022.07.08
申请日：2022.05.06
分类号：B01F33/82(2022.01)I;B01F27/191(2022.01)I;B01F27/73(2022.01)I;B01F31/441(2022.01)I;B01F35/40(2022.01)I;B01F35/43(2022.01)I
摘要
本发明提供了一种多种污水混合处理系统，涉及污水处理技术领域，包括：箱体、固定部、第一混合部、第二混合部和第三混合部；所述箱体为矩形箱状结构；所述箱体上扣接有盖板，且盖板为矩形盒状结构，并且盖板内端面与箱体外端面接触。通过第一混合部、第二混合部和第三混合部的设置，第一，因驱动电机通过螺栓固定连接在箱体上，且驱动电机的转动轴与转轴相连接，并且微处理器与驱动电机电性相连；转轴上安装有叶轮，且叶轮位于箱体内，从而当驱动电机转动时通过叶轮可实现箱体内污水的混合，解决了首先，在污水处理的时候只能够进行单一的混合，混合效率低下，进而影响了污水分解效率；其次，密封性能较弱，容易导致气体外漏的问题。
权利要求书

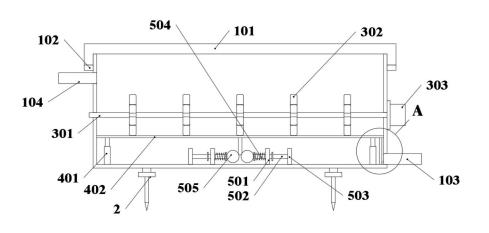

1.一种多种污水混合处理系统，其特征在于，包括：箱体(1)、固定部(2)、第一混合部(3)、第二混合部(4)和第三混合部(5)；所述箱体(1)为矩形箱状结构；所述箱体(1)上扣接有盖板(101)，且盖板(101)为矩形盒状结构，并且盖板(101)内端面与箱体(1)外端面接触；所述固定部(2)由固定板(201)、支撑座(202)和地钉(203)组成，且固定板(201)共设有两块，并且两块固定板(201)对称焊接在箱体(1)上；固定板(201)上通过螺栓固定连接有控制盒(6)，且控制盒(6)内安装有微处理器(601)；所述第一混合部(3)由转轴(301)、叶轮(302)和驱动电机(303)组成，且转轴(301)转动连接在箱体(1)上；所述第二混合部(4)由弹性伸缩杆(401)、辅助板(402)、通孔(403)、拨动块(404)、安装座(405)和清洁块(406)组成，且弹性伸缩杆(401)共设有四根；所述第三混合部(5)共设有两个，且第三混合部(5)由滑动板(501)、滑动杆(502)、混合板(503)、弹性件(504)和接触块(505)组成，且滑动板(501)通过螺栓固定连接在箱体(1)底端面。
2.如权利要求1所述一种多种污水混合处理系统，其特征在于：所述箱体(1)上通过螺栓固定连接有挡座(102)，且挡座(102)为回字形结构，并且当盖板(101)与箱体(1)扣接后盖板(101)底端面与挡座(102)顶端面接触。
3.如权利要求1所述一种多种污水混合处理系统，其特征在于：所述箱体(1)上连接有进水管(103)，且箱体(1)上还连接有排水管(104)；每块固定板(201)上均螺纹连接有一个支撑座(202)，且四个支撑座(202)均与地面接触，并且四个支撑座(202)共同组成了箱体(1)的水平支撑调整结构。
4.如权利要求3所述一种多种污水混合处理系统，其特征在于：所述支撑座(202)为空心结构，且每个支撑座(202)内均插接有一个地钉(203)，并且支撑座(202)组成了地钉(203)的拆除结构。
5.如权利要求1所述一种多种污水混合处理系统，其特征在于：所述驱动电机(303)通过螺栓固定连接在箱体(1)上，且驱动电机(303)的转动轴与转轴(301)相连接，并且微处理器(601)与驱动电机(303)电性相连；转轴(301)上安装有叶轮(302)，且叶轮(302)位于箱体(1)内。
6.如权利要求1所述一种多种污水混合处理系统，其特征在于：四根所述弹性伸缩杆(401)的头端均与辅助板(402)固定连接，且辅助板(402)上呈线性阵列状开设有通孔(403)，并且辅助板(402)和通孔(403)共同组成了污水的第二混合结构。
7.如权利要求1所述一种多种污水混合处理系统，其特征在于：所述叶轮(302)与辅助板(402)位置对正，且当驱动电机(303)转动叶轮(302)与辅助板(402)顶端面弹性接触。
8.如权利要求1所述一种多种污水混合处理系统，其特征在于：所述滑动板(501)上滑动连接有滑动杆(502)，且滑动杆(502)上焊接有混合板(503)；滑动杆(502)上套接有弹性件(504)，且弹性件(504)组成了滑动杆(502)的弹性复位结构。
9.如权利要求1所述一种多种污水混合处理系统，其特征在于：所述滑动杆(502)上焊接有接触块(505)，且接触块(505)为球形结构；辅助板(402)底端面焊接有拨动块(404)，且拨动块(404)与接触块(505)接触，并且当辅助板(402)上下往复运动时混合板(503)呈往复运动状态。10.如权利要求1所述一种多种污水混合处理系统，其特征在于：所述辅助板(402)上焊接有安装座(405)，且安装座(405)上黏附有清洁块(406)，并且清洁块(406)与排水管(104)上的过滤网接触。
发明内容
有鉴于此，本发明提供一种多种污水混合处理系统，其具有第一混合部、第二混合部和第三混合部，通过三者的设置，在第一混合部工作的同时能够联动实现第二混合部和第三混合部的同步工作，最终也就提高和混合效率以及分解效率；
还具有盖板和挡座，通过盖板和挡座的设置，第一，因箱体上扣接有盖板，且盖板为矩形盒状结构，并且盖板内端面与箱体外端面接触，从而可提高盖板与箱体的密封性能；第二，因箱体上通过螺栓固定连接有挡座，且挡座为回字形结构，并且当盖板与箱体扣接后盖板底端面与挡座顶端面接触，从而可进一步提高盖板与箱体的密封性能。
本发明提供了一种多种污水混合处理系统，具体包括：箱体、固定部、第一混合部、第二混合部和第三混合部；所述箱体为矩形箱状结构；所述箱体上扣接有盖板，且盖板为矩形盒状结构，并且盖板内端面与箱体外端面接触；所述固定部由固定板、支撑座和地钉组成，且固定板共设有两块，并且两块固定板对称焊接在箱体上；固定板上通过螺栓固定连接有控制盒，且控制盒内安装有微处理器；所述第一混合部由转轴、叶轮和驱动电机组成，且转轴转动连接在箱体上；所述第二混合部由弹性伸缩杆、辅助板、通孔、拨动块、安装座和清洁块组成，且弹性伸缩杆共设有四根；所述第三混合部共设有两个，且第三混合部由滑动板、滑动杆、混合板、弹性件和接触块组成，且滑动板通过螺栓固定连接在箱体底端面。
可选地，所述箱体上通过螺栓固定连接有挡座，且挡座为回字形结构，并且当盖板与箱体扣接后盖板底端面与挡座顶端面接触。
可选地，所述箱体上连接有进水管，且箱体上还连接有排水管；
每块固定板上均螺纹连接有一个支撑座，且四个支撑座均与地面接触，并且四个支撑座共同组成了箱体的水平支撑调整结构。
可选地，所述支撑座为空心结构，且每个支撑座内均插接有一个地钉，并且支撑座组成了地钉的拆除结构。
可选地，所述驱动电机通过螺栓固定连接在箱体上，且驱动电机的转动轴与转轴相连接，并且微处理器与驱动电机电性相连；转轴上安装有叶轮，且叶轮位于箱体内。
可选地，四根所述弹性伸缩杆的头端均与辅助板固定连接，且辅助板上呈线性阵列状开设有通孔，并且辅助板和通孔共同组成了污水的第二混合结构。
可选地，所述叶轮与辅助板位置对正，且当驱动电机转动叶轮与辅助板顶端面弹性接触。
可选地，所述滑动板上滑动连接有滑动杆，且滑动杆上焊接有混合板；滑动杆上套接有弹性件，且弹性件组成了滑动杆的弹性复位结构。
可选地，所述滑动杆上焊接有接触块，且接触块为球形结构；
辅助板底端面焊接有拨动块，且拨动块与接触块接触，并且当辅助板上下往复运动时混合板呈往复运动状态。
可选地，所述辅助板上焊接有安装座，且安装座上黏附有清洁块，并且清洁块与排水管上的过滤网接触。
有益效果
通过盖板和挡座的设置，第一，因箱体上扣接有盖板，且盖板为矩形盒状结构，并且盖板内端面与箱体外端面接触，从而可提高盖板与箱体的密封性能；
第二，因箱体上通过螺栓固定连接有挡座，且挡座为回字形结构，并且当盖板与箱体扣接后盖板底端面与挡座顶端面接触，从而可进一步提高盖板与箱体的密封性能。
通过第一混合部、第二混合部和第三混合部的设置，第一，因驱动电机通过螺栓固定连接在箱体上，且驱动电机的转动轴与转轴相连接，并且微处理器与驱动电机电性相连；转轴上安装有叶轮，且叶轮位于箱体内，从而当驱动电机转动时通过叶轮可实现箱体内污水的混合；
第二，因四根弹性伸缩杆的头端均与辅助板固定连接，且辅助板上呈线性阵列状开设有通孔，并且辅助板和通孔共同组成了污水的第二混合结构，从而当辅助板上下运动时可实现污水的辅助混合；又因叶轮与辅助板位置对正，且当驱动电机转动叶轮与辅助板顶端面弹性接触，从而可实现辅助板的往复运动；
第三，因滑动杆上焊接有接触块，且接触块为球形结构；辅助板底端面焊接有拨动块，且拨动块与接触块接触，并且当辅助板上下往复运动时混合板呈往复运动状态，从而也就实现了箱体接污水的再次混合；
第四，因辅助板上焊接有安装座，且安装座上黏附有清洁块，并且清洁块与排水管上的过滤网接触，从而当辅助板上下运动时通过清洁块可实现过滤网的自动清洁。
通过固定部的设置，第一，因箱体上连接有进水管，且箱体上还连接有排水管；每块固定板上均螺纹连接有一个支撑座，且四个支撑座均与地面接触，并且四个支撑座共同组成了箱体的水平支撑调整结构，从而可实现箱体的水平支撑；
第二，因支撑座为空心结构，且每个支撑座内均插接有一个地钉，并且支撑座组成了地钉的拆除结构，从而当转动支撑座的时候可实现地钉的拆除。
（发明人：徐萍;王驰;占晓建）
