公布日：2022.06.24
申请日：2021.11.25
分类号：B01D29/94(2006.01)I;B01D36/02(2006.01)I
摘要
本发明公开了一种污水处理固液分离装置，其结构包括主体，所述主体顶部连通有进水管，所述主体内开设有分离室，所述进水管延伸至所述分离室内，所述分离室底部设有挡板，所述挡板右端转动设置于所述主体内壁，所述分离室左侧连通有排水室，所述排水室与所述分离室连通处设有过滤网，所述挡板下方设有出污管，所述挡板左端连接有触发装置，所述触发装置安装于所述主体内壁，所述挡板右端连接有断流装置，本发明结构简单，操作方便，整体构造采用纯机械结构设计，其中不使用任何电力，有效节约资源，通过巧妙的设计对滤网上的杂质清除收集，防止滤网滤孔发生堵塞，实现了对滤网的保护，提高了滤网的过滤效果。
权利要求书

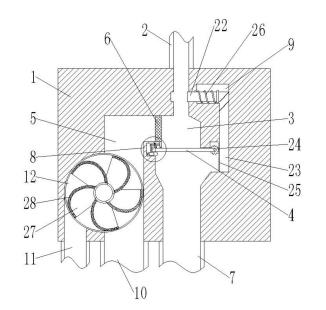

1.一种污水处理固液分离装置，其特征在于：其结构包括主体(1)，所述主体(1)顶部连通有进水管(2)，所述主体(1)内开设有分离室(3)，所述进水管(2)延伸至所述分离室(3)内，所述分离室(3)底部设有挡板(4)，所述挡板(4)右端转动设置于所述主体(1)内壁，所述分离室(3)左侧连通有排水室(5)，所述排水室(5)与所述分离室(3)连通处设有过滤网(6)，所述挡板(4)下方设有出污管(7)，所述挡板(4)左端连接有触发装置(8)，所述触发装置(8)安装于所述主体(1)内壁，所述挡板(4)右端连接有断流装置(9)，所述排水室(5)下方连通有排水管(10)，所述排水管(10)左侧方设有第二出污管(11)，所述排水管(10)与所述第二出污管(11)之间设有除污轮(12)，所述除污轮(12)转动设置于所述主体(1)内，所述除污轮(12)右半部分位于所述排水管(10)内，所述除污轮(12)左半部分位于所述第二出污管(11)内。
2.根据权利要求1所述的一种污水处理固液分离装置，其特征在于：所述触发装置(8)由基座(13)、卡块(14)、卡杆(15)组成，所述基座(13)与所述主体(1)内壁固定连接，所述卡块(14)通过第一弹簧(16)滑动安装于所述基座(13)底部，所述挡板(4)左端位于所述卡块(14)上方，所述基座(13)顶部右侧滑动设置有压块(17)，所述压块(17)位于所述挡板(4)左端上方，所述压块(17)顶端连接有连杆(18)，所述连杆(18)中部通过导向杆(19)滑动，所述连杆(18)左端连接有卡杆(15)，所述卡杆(15)位于所述卡块(14)上方，所述卡块(14)位于所述卡杆(15)右侧的地方上开设有相应的卡孔(20)，所述导向杆(19)上套设第二弹簧(21)。
3.根据权利要求1所述的一种污水处理固液分离装置，其特征在于：所述断流装置(9)由阻流杆(22)、传动杆(23)组成，所述传动杆(23)位于所述挡板(4)右侧，所述传动杆(23)上下滑动设置于所述主体(1)内，所述挡板(4)右端设有齿轮(24)，所述转杆(23)右侧设有齿板(25)，所述齿轮(24)与所述齿板(25)啮合连接，所述阻流杆(22)设于所述进水管(2)上，所述阻流杆(22)与所述进水管(2)贯穿式滑动连接，所述阻流杆(22)上套设有第三弹簧(26)，所述阻流杆(22)右端与所述传动杆(23)顶端均设有相对应的切面。
4.根据权利要求1所述的一种污水处理固液分离装置，其特征在于：所述除污轮(12)上排列设有多个滤水槽(27)，所述滤水槽(27)呈勺状结构，各个所述滤水槽(27)底部均设有滤水网(28)。
5.根据权利要求4所述的一种污水处理固液分离装置，其特征在于：所述滤水槽(27)的数量为五个。
发明内容
针对现有技术存在的不足，本发明目的是提供一种污水处理固液分离装置，以解决现有的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种污水处理固液分离装置，其结构包括主体，所述主体顶部连通有进水管，所述主体内开设有分离室，所述进水管延伸至所述分离室内，所述分离室底部设有挡板，所述挡板右端转动设置于所述主体内壁，所述分离室左侧连通有排水室，所述排水室与所述分离室连通处设有过滤网，所述挡板下方设有出污管，所述挡板左端连接有触发装置，所述触发装置安装于所述主体内壁，所述挡板右端连接有断流装置，所述排水室下方连通有排水管，所述排水管左侧方设有第二出污管，所述排水管与所述第二出污管之间设有除污轮，所述除污轮转动设置于所述主体内，所述除污轮右半部分位于所述排水管内，所述除污轮左半部分位于所述第二出污管内。
进一步地，所述触发装置由基座、卡块、卡杆组成，所述基座与所述主体内壁固定连接，所述卡块通过第一弹簧滑动安装于所述基座底部，所述挡板左端位于所述卡块上方，所述基座顶部右侧滑动设置有压块，所述压块位于所述挡板左端上方，所述压块顶端连接有连杆，所述连杆中部通过导向杆滑动，所述连杆左端连接有卡杆，所述卡杆位于所述卡块上方，所述卡块位于所述卡杆右侧的地方上开设有相应的卡孔，所述导向杆上套设第二弹簧。
进一步地，所述断流装置由阻流杆、传动杆组成，所述传动杆位于所述挡板右侧，所述传动杆上下滑动设置于所述主体内，所述挡板右端设有齿轮，所述转杆右侧设有齿板，所述齿轮与所述齿板啮合连接，所述阻流杆设于所述进水管上，所述阻流杆与所述进水管贯穿式滑动连接，所述阻流杆上套设有第三弹簧，所述阻流杆右端与所述传动杆顶端均设有相对应的切面。
进一步地，所述除污轮上排列设有多个滤水槽，所述滤水槽呈勺状结构，各个所述滤水槽底部均设有滤水网。
进一步地，所述滤水槽的数量为五个。
本发明的有益效果是：本发明结构简单，操作方便，整体构造采用纯机械结构设计，其中不使用任何电力，有效节约资源，通过巧妙的设计对滤网上的杂质清除收集，防止滤网滤孔发生堵塞，实现了对滤网的保护，提高了滤网的过滤效果。
（发明人：朱双亮）
