公布日：2022.06.03
申请日：2022.03.25
分类号：C02F9/14(2006.01)I;C02F3/34(2006.01)N
摘要
本发明公开了一种便于清理的微生物污水处理装置，包括微菌箱、固定盖、功能箱、进水管、滤箱、第一滤布、第一滤板、第二出水管、缩水管、第一埋线管、折角管和喷嘴，所述微菌箱外表面设置有进水管，所述进水管外表面设置有连接管，所述连接管端部设置有滤箱，所述滤箱内部设置有第一滤布，所述滤箱内部设置有第二滤布，所述滤箱内部设置有第一滤板，所述滤箱内部设置有第二滤板。本发明新型通过，微菌箱、功能箱、进水管、滤箱、第一滤布、第一滤板、缩水管、第一埋线管、折角管和喷嘴；优点在于，实现了性价较高，可以连接管道使用，可以通过埋线管散布在开阔水域，性价较高，具有过滤装置，适用范围较广，智能化控制装置的优点。
权利要求书

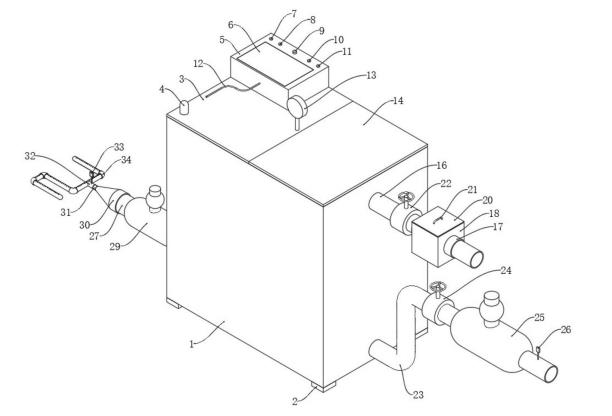

1.一种便于清理的微生物污水处理装置，包括微菌箱(1)、固定盖(3)、功能箱(5)、进水管(16)、滤箱(18)、第一滤布(19)、第一滤板(1902)、第二出水管(27)、缩水管(30)、第一埋线管(32)、折角管(34)和喷嘴(38)，其特征在于：所述微菌箱(1)外表面设置有进水管(16)，所述进水管(16)外表面设置有连接管(17)，所述连接管(17)端部设置有滤箱(18)，所述滤箱(18)内部设置有第一滤布(19)，所述滤箱(18)内部设置有第二滤布(1901)，所述滤箱(18)内部设置有第一滤板(1902)，所述滤箱(18)内部设置有第二滤板(1903)，所述滤箱(18)顶部设置有盖子(20)，所述盖子(20)顶部设置有把手(21)，所述进水管(16)外表面设置有第一开关阀(22)，所述微菌箱(1)外表面设置有第一出水管(23)，所述第一出水管(23)外表面设置有第二开关阀(24)，所述第一出水管(23)外表面设置有第一提升泵(25)，所述第一出水管(23)外表面设置有第一流速表(26)，所述缩水管(30)端部设置有间接管(31)，所述间接管(31)端部设置有第一埋线管(32)，所述第一埋线管(32)外表面设置有第二流速表(33)，所述第一埋线管(32)外表面设置有喷嘴(38)。
2.根据权利要求1所述的一种便于清理的微生物污水处理装置，其特征在于：所述微菌箱(1)底部设置有隔离块(2)，所述隔离块(2)设置有四个，四个所述隔离块(2)每两个为一组，两组所述隔离块(2)对称。
3.根据权利要求1所述的一种便于清理的微生物污水处理装置，其特征在于：所述微菌箱(1)顶部设置有固定盖(3)，所述微菌箱(1)顶部设置有活动盖(14)，所述微菌箱(1)内部设置有挡板(15)，所述微菌箱(1)外表面设置有第二出水管(27)。
4.根据权利要求1所述的一种便于清理的微生物污水处理装置，其特征在于：所述固定盖(3)顶部设置有警报灯(4)，所述固定盖(3)顶部设置有功能箱(5)，所述固定盖(3)顶部设置有温度表(13)，所述固定盖(3)外表面设置有活动盖(14)。
5.根据权利要求1所述的一种便于清理的微生物污水处理装置，其特征在于：所述功能箱(5)顶部设置有显示屏(6)，所述功能箱(5)顶部设置有第一流速控制按钮(7)，所述功能箱(5)顶部设置有第二流速控制按钮(8)，所述功能箱(5)顶部设置有开关按钮(9)。
6.根据权利要求1所述的一种便于清理的微生物污水处理装置，其特征在于：所述功能箱(5)顶部设置有第三流速控制按钮(10)，所述功能箱(5)顶部设置有第四流速控制按钮(11)，所述功能箱(5)顶部设置有数据线(12)。
7.根据权利要求1所述的一种便于清理的微生物污水处理装置，其特征在于：所述第二出水管(27)外表面设置有第三开关阀(28)，所述第二出水管(27)外表面设置有第二提升泵(29)，所述第二出水管(27)端部设置有缩水管(30)。
8.根据权利要求1所述的一种便于清理的微生物污水处理装置，其特征在于：所述第一埋线管(32)端部设置有折角管(34)，所述折角管(34)端部设置有第二埋线管(35)，所述第二埋线管(35)外表面设置有喷嘴(38)，所述折角管(34)端部设置有第三埋线管(36)，所述第三埋线管(36)外表面设置有喷嘴(38)，所述折角管(34)端部设置有第四埋线管(37)，所述第四埋线管(37)外表面设置有喷嘴(38)。
（发明人：李智;诸葛鑫;刘金涛）
