公布日：2022.12.09
申请日：2022.10.12
分类号：C02F1/28(2006.01)I;C02F1/42(2006.01)I;C02F101/30(2006.01)N
摘要
本发明涉及化工废水处理技术领域，公开了一种化工废水处理用树脂吸附装置，包括输送管、净化处理罐、旋转式控制装置和净化吸附装置，净化吸附装置均匀固定连接在旋转式控制装置的底端，净化处理罐设置在旋转式控制装置的正下方，输送管固定连接在净化处理罐的两端底部，旋转式控制装置包括固定盘、第一升降液压缸和安装框。本发明通过设置旋转式控制装置和净化吸附装置，利用旋转式控制装置可以控制净化吸附装置升降，从而可以使得净化吸附装置插入至净化处理罐内部的污水中进行吸附和净化处理，使得废水中的COD和有机物可以被方便快速的吸附处理。
权利要求书

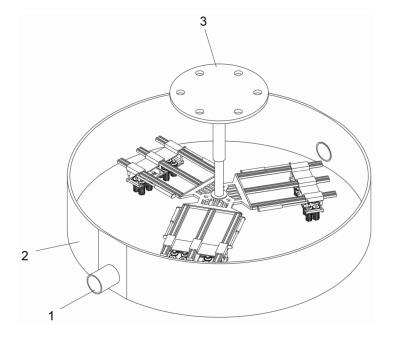

1.一种化工废水处理用树脂吸附装置，包括输送管(1)、净化处理罐(2)、旋转式控制装置(3)和净化吸附装置(4)，其特征在于：所述净化吸附装置(4)均匀固定连接在旋转式控制装置(3)的底端，所述净化处理罐(2)设置在旋转式控制装置(3)的正下方，所述输送管(1)分别固定连接在净化处理罐(2)的两端底部和上部，所述旋转式控制装置(3)包括固定盘(5)、第一升降液压缸(6)和安装框(7)，所述固定盘(5)固定连接在第一升降液压缸(6)的上端，所述第一升降液压缸(6)的底端转动卡接在安装框(7)的中部。
2.根据权利要求1所述的一种化工废水处理用树脂吸附装置，其特征在于：所述净化吸附装置(4)包括移动调节部(8)和净化部(9)，所述净化部(9)固定连接在移动调节部(8)的底端。
3.根据权利要求2所述的一种化工废水处理用树脂吸附装置，其特征在于：所述移动调节部(8)包括滑动轨道杆(10)、移动液压缸(11)、滑动调节框(12)和第二升降液压缸(13)，所述滑动调节框(12)滑动卡接在所述滑动轨道杆(10)上，所述移动液压缸(11)固定安装在所述滑动轨道杆(10)的两侧，且所述移动液压缸(11)的前端与所述滑动调节框(12)的两端外侧固定连接，所述第二升降液压缸(13)均匀对称固定安装在所述滑动调节框(12)的底端。
4.根据权利要求3所述的一种化工废水处理用树脂吸附装置，其特征在于：所述净化部(9)包括转动控制装置(14)、第一吸附主体(15)和第二吸附主体(16)，所述第一吸附主体(15)和所述第二吸附主体(16)均匀固定连接在所述转动控制装置(14)的底端。
5.根据权利要求4所述的一种化工废水处理用树脂吸附装置，其特征在于：所述转动控制装置(14)包括第一转动齿盘(17)、同步转动轮(18)、同步转动带(19)、电动机(20)、安装支撑框(21)和第二转动齿盘(22)，所述第一转动齿盘(17)和第二转动齿盘(22)均匀转动安装在所述安装支撑框(21)上，且所述第一转动齿盘(17)与所述第二转动齿盘(22)之间啮合连接，所述同步转动轮(18)固定连接在所述第一转动齿盘(17)的上端中部，所述同步转动带(19)转动卡接在所述同步转动轮(18)之间，所述电动机(20)固定安装在所述安装支撑框(21)的一端，且所述电动机(20)的底端与所述同步转动轮(18)的上端中部固定连接，所述第一转动齿盘(17)和所述第二转动齿盘(22)的底端端头固定连接有安装连接盘(23)，且所述安装连接盘(23)位于安装支撑框(21)的下方。
6.根据权利要求5所述的一种化工废水处理用树脂吸附装置，其特征在于：所述第一吸附主体(15)包括放置框(24)、密封板(25)和树脂颗粒(26)，所述树脂颗粒(26)放置在放置框(24)的内部，所述密封板(25)通过螺栓固定安装在所述放置框(24)的底端。
7.根据权利要求6所述的一种化工废水处理用树脂吸附装置，其特征在于：所述放置框(24)的上端与安装连接盘(23)固定连接，所述第二升降液压缸(13)的底端与所述安装支撑框(21)的上端固定连接，所述滑动轨道杆(10)的前端与安装框(7)的侧端固定连接。
8.根据权利要求7所述的一种化工废水处理用树脂吸附装置，其特征在于：所述第一吸附主体(15)和第二吸附主体(16)中的树脂颗粒(26)分别为大孔强酸性苯乙烯系阳离子交换树脂和大孔强碱性苯乙烯系阴离子交换树脂。
9.根据权利要求8所述的一种化工废水处理用树脂吸附装置，其特征在于：所述滑动轨道杆(10)的末端固定安装有限位隔挡板(27)。
10.根据权利要求9所述的一种化工废水处理用树脂吸附装置，其特征在于，其使用方法的具体步骤如下：S1、首先通过输送管(1)将需要处理的化工废水输送至净化处理罐(2)的内部，通过固定盘(5)将净化吸附装置(4)固定安装；S2、然后启动第一升降液压缸(6)使得安装框(7)和各个净化吸附装置(4)向下移动，从而使得各个净化吸附装置(4)插入至净化处理罐(2)中的废水内部，此时净化部(9)中第一吸附主体(15)和第二吸附主体(16)内部的树脂颗粒(26)会与污水接触，从而通过树脂颗粒(26)可以对污水中的COD和有机物进行快速的吸附和净化；S3、在吸附净化的过程中通过启动移动液压缸(11)可以推动滑动调节框(12)沿着滑动轨道杆(10)向前滑动，从而利用滑动调节框(12)和第二升降液压缸(13)可以带动转动控制装置(14)和第一吸附主体(15)以及第二吸附主体(16)进行位移，从而可以调节和控制第一吸附主体(15)和第二吸附主体(16)内部的树脂颗粒(26)吸附净化的范围和区域，从而可会对净化处理罐(2)内部的污进行全方位的吸附和净化处理；S4、并且在吸附净化的过程中通过第二升降液压缸(13)可以控制安装支撑框(21)向下移动，从而向下移动的安装支撑框(21)通过安装连接盘(23)可以带动第一吸附主体(15)和第二吸附主体(16)向下移动，使得位于净化处理罐(2)中的污水进行不同深度的吸附和净化处理；S5、通过启动电动机(20)可以带动一个同步转动轮(18)转动，转动的同步转动轮(18)通过同步转动带(19)可以带动各个同步转动轮(18)同步的转动，转动的同步转动轮(18)可以带动同步转动带(19)转动，转动的同步转动带(19)可以带动第二转动齿盘(22)同步的转动，从而转动的同步转动带(19)和第二转动齿盘(22)可以带动底端设置的安装连接盘(23)转动，转动的安装连接盘(23)即可带动第一吸附主体(15)和第二吸附主体(16)在吸附净化的过程中旋转的吸附，通过将密封板(25)由放置框(24)的底端拆卸，可以对放置框(24)内部的树脂颗粒(26)进行更换，净化后的污水通过输送管(1)可以由净化处理罐(2)的内部排出。
发明内容
本发明的目的在于提供一种化工废水处理用树脂吸附装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种化工废水处理用树脂吸附装置，包括输送管、净化处理罐、旋转式控制装置和净化吸附装置，所述净化吸附装置均匀固定连接在旋转式控制装置的底端，所述净化处理罐设置在旋转式控制装置的正下方，所述输送管分别固定连接在净化处理罐的两端底部和上部，所述旋转式控制装置包括固定盘、第一升降液压缸和安装框，所述固定盘固定连接在第一升降液压缸的上端，所述第一升降液压缸的底端转动卡接在安装框的中部。
优选的，所述净化吸附装置包括移动调节部和净化部，所述净化部固定连接在移动调节部的底端。
优选的，所述移动调节部包括滑动轨道杆、移动液压缸、滑动调节框和第二升降液压缸，所述滑动调节框滑动卡接在所述滑动轨道杆上，所述移动液压缸固定安装在所述滑动轨道杆的两侧，且所述移动液压缸的前端与所述滑动调节框的两端外侧固定连接，所述第二升降液压缸均匀对称固定安装在所述滑动调节框的底端。
优选的，所述净化部包括转动控制装置、第一吸附主体和第二吸附主体，所述第一吸附主体和所述第二吸附主体均匀固定连接在所述转动控制装置的底端。
优选的，所述转动控制装置包括第一转动齿盘、同步转动轮、同步转动带、电动机、安装支撑框和第二转动齿盘，所述第一转动齿盘和第二转动齿盘均匀转动安装在所述安装支撑框上，且所述第一转动齿盘与所述第二转动齿盘之间啮合连接，所述同步转动轮固定连接在所述第一转动齿盘的上端中部，所述同步转动带转动卡接在所述同步转动轮之间，所述电动机固定安装在所述安装支撑框的一端，且所述电动机的底端与所述同步转动轮的上端中部固定连接，所述第一转动齿盘和所述第二转动齿盘的底端端头固定连接有安装连接盘，且所述安装连接盘位于安装支撑框的下方。
优选的，所述第一吸附主体包括放置框、密封板和树脂颗粒，所述树脂颗粒放置在放置框的内部，所述密封板通过螺栓固定安装在所述放置框的底端。
优选的，所述放置框的上端与安装连接盘固定连接，所述第二升降液压缸的底端与所述安装支撑框的上端固定连接，所述滑动轨道杆的前端与安装框的侧端固定连接。
优选的，所述第一吸附主体和第二吸附主体中的树脂颗粒分别为大孔强酸性苯乙烯系阳离子交换树脂和大孔强碱性苯乙烯系阴离子交换树脂。
优选的，所述滑动轨道杆的末端固定安装有限位隔挡板。
一种化工废水处理用树脂吸附装置，其使用方法的具体步骤如下：
S1、首先通过输送管将需要处理的化工废水输送至净化处理罐的内部，通过固定盘将净化吸附装置固定安装；
S2、然后启动第一升降液压缸使得安装框和各个净化吸附装置向下移动，从而使得各个净化吸附装置插入至净化处理罐中的废水内部，此时净化部中第一吸附主体和第二吸附主体内部的树脂颗粒会与污水接触，从而通过树脂颗粒可以对污水中的COD和有机物进行快速的吸附和净化；
S3、在吸附净化的过程中通过启动移动液压缸可以推动滑动调节框沿着滑动轨道杆向前滑动，从而利用滑动调节框和第二升降液压缸可以带动转动控制装置和第一吸附主体以及第二吸附主体进行位移，从而可以调节和控制第一吸附主体和第二吸附主体内部的树脂颗粒吸附净化的范围和区域，从而可会对净化处理罐内部的污进行全方位的吸附和净化处理；
S4、并且在吸附净化的过程中通过第二升降液压缸可以控制安装支撑框向下移动，从而向下移动的安装支撑框通过安装连接盘可以带动第一吸附主体和第二吸附主体向下移动，使得位于净化处理罐中的污水进行不同深度的吸附和净化处理；
S5、通过启动电动机可以带动一个同步转动轮转动，转动的同步转动轮通过同步转动带可以带动各个同步转动轮同步的转动，转动的同步转动轮可以带动同步转动带转动，转动的同步转动带可以带动第二转动齿盘同步的转动，从而转动的同步转动带和第二转动齿盘可以带动底端设置的安装连接盘转动，转动的安装连接盘即可带动第一吸附主体和第二吸附主体在吸附净化的过程中旋转的吸附，通过将密封板由放置框的底端拆卸，可以对放置框内部的树脂颗粒进行更换，净化后的污水通过输送管可以由净化处理罐的内部排出。
与现有技术相比，本发明的有益效果如下：
一、本发明通过设置旋转式控制装置和净化吸附装置，利用旋转式控制装置可以控制净化吸附装置升降，从而可以使得净化吸附装置插入至净化处理罐内部的污水中进行吸附和净化处理，使得废水中的COD和有机物可以被方便快速的吸附处理。
二、本发明净化吸附装置中通过设置移动调节部可以控制和调节净化部的使用位置，从而可以快速的调节和控制吸附和净化处理的区域和位置，使得位于净化处理罐中的污水可以被充分的净化处理，使得吸附净化作业的半径大大的增加。
三、本发明第一吸附主体和第二吸附主体中的树脂颗粒分别为大孔强酸性苯乙烯系阳离子交换树脂和大孔强碱性苯乙烯系阴离子交换树脂，大孔强酸性苯乙烯系阳离子交换树脂，在废水溶液pH为1时，树脂对COD和有机物最大吸附量为18mg/g，吸附率可以达到97.3％，大孔强碱性苯乙烯系阴离子交换树脂，在废水溶液pH为1时，树脂对COD和有机物最大吸附量为43mg/g，吸附率可以达到85％。
（发明人：夏季春;张晶晶）
