公布日：2022.07.29
申请日：2021.01.27
分类号：C02F9/10(2006.01)I;F23G7/06(2006.01)I;B01J20/30(2006.01)I
摘要
本发明公开了一种利用活性炭的废水处理系统，包括以下步骤：S1、对高盐高COD废水进行水质调理，调理后进行絮凝沉淀处理，将固体排出；S2、将排出固体后的废水进行活性炭吸附，去除COD，此时被活性炭吸附后的废水变为高盐废水；S3、对高盐废水放入蒸发器内进行蒸发，蒸发完成后，对蒸馏水进行回收，残留在蒸发器内的物质形成固液混合的高盐结晶混合物；S4、对高盐结晶混合物进行固液分离，固体盐类进行回收，分离出的液体重复步骤S3。本发明能够对高盐高COD废水进行有效的处理，处理效果好，成本低，实现了资源的再次利用，不会产生二次污水，减少了对环境的影响。
权利要求书
1.一种利用活性炭的废水处理系统，其特征在于，包括以下步骤：S1、对高盐高COD废水进行水质调理，调理后进行絮凝沉淀处理，将固体排出；S2、将排出固体后的废水进行活性炭吸附，去除COD，此时被活性炭吸附后的废水变为高盐废水；S3、对高盐废水放入蒸发器内进行蒸发，蒸发完成后，对蒸馏水进行回收，残留在蒸发器内的物质形成固液混合的高盐结晶混合物；S4、对高盐结晶混合物进行固液分离，固体盐类进行回收，分离出的液体重复步骤S3。
2.根据权利要求1所述的一种利用活性炭的废水处理系统，其特征在于，在步骤S1中，采用酸或碱对高盐高COD废水进行水质调理。
3.根据权利要求1所述的一种利用活性炭的废水处理系统，其特征在于，在步骤S1中，还可采用气浮的方式将固体排出。
4.根据权利要求1所述的一种利用活性炭的废水处理系统，其特征在于，在步骤S2之后，还可包括以下步骤：S21、对吸附了COD的活性炭进行再生，产生再生炭与烟气一；S22、将再生炭投入步骤S2中进行废水处理，对烟气一进行燃烧与高温裂解，得到烟气二；S23、对烟气二进行余热回收，回收的余热用于步骤S3与步骤S21；S24、对余热回收后的烟气二进行除尘、脱硫、脱硝处理；S25、对处理后的烟气二进行排放。
5.根据权利要求4所述的一种利用活性炭的废水处理系统，其特征在于，步骤S22中，还可以将新炭与再生炭组合补充至步骤S2中进行废水处理。
6.根据权利要求4所述的一种利用活性炭的废水处理系统，其特征在于，步骤S22中，烟气二中包含大量二氧化碳、水、硫氧化物、氮氧化物以及其他卤化物。
发明内容
本发明克服了现有技术的不足，提供一种利用活性炭的废水处理系统，以解决现有技术中存在的问题。

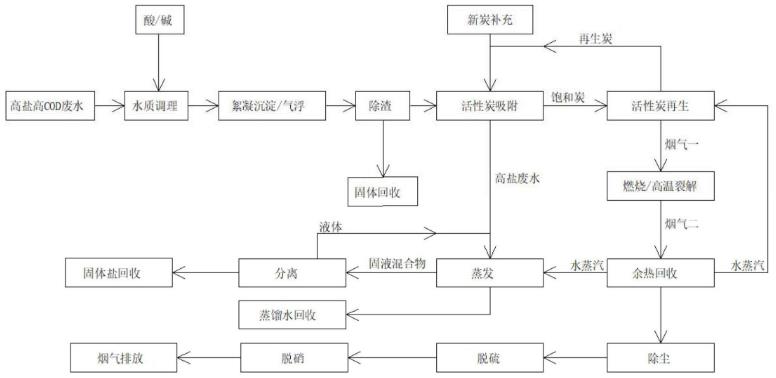

为达到上述目的，本发明采用的技术方案为：一种利用活性炭的废水处理系统，包括以下步骤：
S1、对高盐高COD废水进行水质调理，调理后进行絮凝沉淀处理，将固体排出；
S2、将排出固体后的废水进行活性炭吸附，去除COD，此时被活性炭吸附后的废水变为高盐废水；
S3、对高盐废水放入蒸发器内进行蒸发，蒸发完成后，对蒸馏水进行回收，残留在蒸发器内的物质形成固液混合的高盐结晶混合物；
S4、对高盐结晶混合物进行固液分离，固体盐类进行回收，分离出的液体重复步骤S3。
本发明一个较佳实施例中，在步骤S1中，采用酸或碱对高盐高COD废水进行水质调理。
本发明一个较佳实施例中，在步骤S1中，还可采用气浮的方式将固体排出。
本发明一个较佳实施例中，在步骤S2之后，还可包括以下步骤：
S21、对吸附了COD的活性炭进行再生，产生再生炭与烟气一；
S22、将再生炭投入步骤S2中进行废水处理，对烟气一进行燃烧与高温裂解，得到烟气二；
S23、对烟气二进行余热回收，回收的余热用于步骤S3与步骤S21；
S24、对余热回收后的烟气二进行除尘、脱硫、脱硝处理；
S25、对处理后的烟气二进行排放。
本发明一个较佳实施例中，步骤S22中，还可以将新炭与再生炭组合补充至步骤S2中进行废水处理。
本发明一个较佳实施例中，步骤S22中，烟气二中包含大量二氧化碳、水、硫氧化物、氮氧化物以及其他卤化物。
本发明解决了背景技术中存在的缺陷，本发明具备以下有益效果：
1.本系统的适应性比较广，并且针对难处理的高盐高COD废水可以有效的处理；
2.当处理高盐高COD废水时，产生的盐可以达到市场二级盐的标准并产生经济价值；
3.系统回收的水可以实现水资源的再次利用，减少企业的用水成本；
4.系统排放烟气能够达到国家或者地方最苛刻的强制性排放标准；
5.系统不会产生二次污水，可以实现污水的零产生；
6.系统整体运行成本可以控制在目前行业内的最低水平。
（发明人：靳化龙）
