公布日：2022.06.21
申请日：2020.12.18
分类号：C02F1/00(2006.01)I;C02F11/121(2019.01)I;C02F103/14(2006.01)N
摘要
本发明涉及废水处理技术领域，且公开了一种涂装废水多功能处理设备，包括过滤设备，过滤设备包括底板、潜水泵和浮子，潜水泵固定安装在底板底部的圆心位置处，底板顶端固定安装有过滤罩，过滤罩腔内上方设置有隔板。该涂装废水多功能处理设备，本发明通过调节四组浮子的浮力大小来带动本发明装置在废水池内的深度和高度，则实现调节滤网罩在废水池与水面高度的关系，当滤网罩的顶端与废水水面处于平行的状态时，则实现通过滤网罩被吸入的废水中的漆渣过滤在滤网罩的内壁上，本发明可以从涂装废水处理的两个角度和两个时间环节进行相适应的调节，从而不仅提高了对漆渣的过滤效率，而且还充分的提高了滤网罩的使用效率。
权利要求书

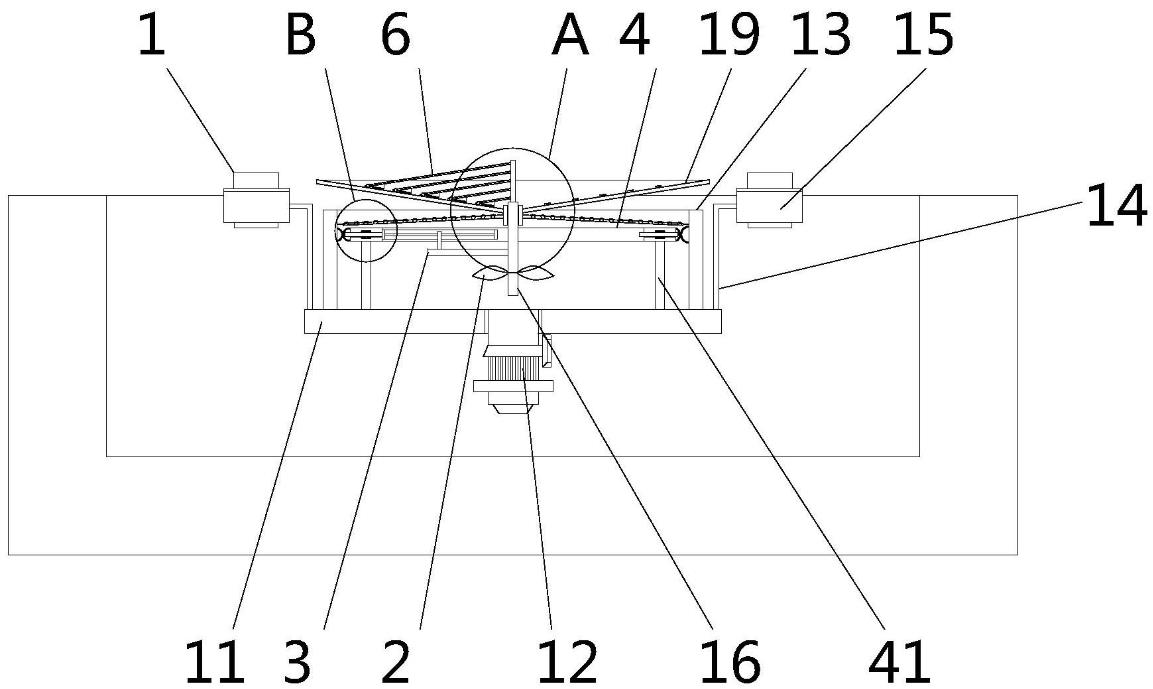

1.一种涂装废水多功能处理设备，包括过滤设备(1)，其特征在于：所述过滤设备(1)包括底板(11)、潜水泵(12)和浮子(15)，底板(11)为圆盘体，潜水泵(12)固定安装在底板(11)底部的圆心位置处，且潜水泵(12)的输入端贯穿底板(11)顶端圆心位置处，浮子(15)的数量为四个，底板(11)顶部四周固定安装有四组呈环形阵列分布的连接杆(14),连接杆(14)为L形状，且四个连接杆(14)的较短延伸端朝向远离底板(11)圆心位置处的一侧，四个浮子(15)分别固定连接在四个对应的连接杆(14)较短延伸端上，底板(11)顶端固定安装有过滤罩(13)，过滤罩(13)腔内上方设置有隔板(18)，隔板(18)为顶端圆心处向上凸起，且隔板(18)的底部四周外壁向下倾斜的扇形状态，隔板(18)的底部外壁固定安装有四组呈环形阵列分布的横杆(44)，四组横杆(44)的另一端均固定安装在过滤罩(13)腔内上方内壁上，隔板(18)的顶端凸起位置处固定安装有固定套(17)，固定套(17)为空心圆柱体，固定套(17)内壁安装有可以转动的轴承，固定套(17)腔内轴承的内壁固定连接有转动杆(16),转动杆(16)的底端伸入在隔板(18)下方，转动杆(16)的顶端伸出在固定套(17)顶端的上方，固定套(17)顶端外壁固定安装有滤网罩(19)，滤网罩(19)呈从下往上内外壁直径逐渐增大的空心圆台形，隔板(18)上开设有均匀分布的吸水孔(21)。
2.根据权利要求1所述的一种涂装废水多功能处理设备，其特征在于：所述过滤罩(13)腔内设置有固定环(4)，固定环(4)为环状，固定环(4)底部固定安装有四组呈环形阵列分布的支撑杆(41)，四组支撑杆(41)的底端均固定安装在底板(11)的顶部，且固定环(4)与过滤罩(13)处于同圆心位置处，固定环(4)的环形外壁固定安装有弧形向外凸起的第一凸起滤网(42)，过滤罩(13)上方内壁固定安装有弧形向内凸起的第二凸起滤网(43)，第一凸起滤网(42)与第二凸起滤网(43)处于同一水平高度，且第一凸起滤网(42)与第二凸起滤网(43)处于相互接触挤压的状态。
3.根据权利要求1所述的一种涂装废水多功能处理设备，其特征在于：所述转动杆(16)的底部外壁固定安装有四组呈环形阵列分布的水流扇叶(2)，水流扇叶(2)为扇形。
4.根据权利要求1所述的一种涂装废水多功能处理设备，其特征在于：所述转动杆(16)外壁上设置有联动装置(3)，联动装置(3)包括联动杆(31)和挤压杆(35)，联动杆(31)固定安装在转动杆(16)的外壁，且联动杆(31)位于四组水流扇叶(2)的上方，联动杆(31)远离转动杆(16)的一端顶部固定安装有竖杆(32)，竖杆(32)顶端外壁固定安装有四组呈环形阵列分布的,承载杆(33)，四组第二凸起滤网(43)的外壁固定安装有环形的挤压环(34)，挤压环(34)的外壁与固定环(4)的内壁相互挤压接触。
5.根据权利要求4所述的一种涂装废水多功能处理设备，其特征在于：所述挤压杆(35)的数量为八个，八个挤压杆(35)呈环形阵列设置在固定环(4)上，固定环(4)上开设有八组呈环形阵列分布的通槽，通槽呈朝向固定环(4)圆心的方向将固定环(4)的内外壁贯穿，挤压杆(35)活动安装在对应的通槽内，八组挤压杆(35)外壁的上下两端均固定安装有滑套(37)，八组通槽内壁的上下两端均开设有与滑套(37)位置相互对应的滑槽(45)，两个滑槽(45)内均水平固定安装有导向杆(38)，滑套(37)活动套接在导向杆(38)的外壁上，导向杆(38)的外壁套接有两组复位弹簧(39)，且两个复位弹簧(39)分别位于滑套(37)的两侧，挤压杆(35)一端位于固定环(4)的腔内，挤压杆(35)的另一端位于第一凸起滤网(42)的腔内。
6.根据权利要求5所述的一种涂装废水多功能处理设备，其特征在于：八组所述挤压杆(35)位于第一凸起滤网(42)腔内的一端外壁均固定安装有弧形向外凸起的橡胶凸起(36)。
7.根据权利要求1所述的一种涂装废水多功能处理设备，其特征在于：所述吸水孔(21)上方的隔板(18)外壁上均固定安装有弧形向上凸起的二级滤网(22)。
8.根据权利要求1所述的一种涂装废水多功能处理设备，其特征在于：所述转动杆(16)顶端设置有清洗装置(6),清洗装置(6)包括清洗杆(61)和运动杆(62)，清洗杆(61)固定安装在转动杆(16)的顶端，运动杆(62)呈倾斜状态固定安装在清洗杆(61)的一侧外壁上，运动杆(62)的数量为五组，且五组运动杆(62)从上到下呈长度逐渐缩小的状态，五组运动杆(62)朝向滤网罩(19)内壁的一侧均设置有清洗板(65)。
9.根据权利要求8所述的一种涂装废水多功能处理设备，其特征在于：所述滤网罩(19)内壁从上到下依次固定安装有五组为环形的导向环(63)，五组运动杆(62)朝向滤网罩(19)内壁的一端均固定安装有导向球(64)，五组导向环(63)上均开设有与导向球(64)相互卡合的导向槽(67)，导向球(64)活动安装在导向环(63)的导向槽(67)内，清洗板(65)固定安装在运动杆(62)朝向滤网罩(19)内壁一端的底部。10.根据权利要8所述的一种涂装废水多功能处理设备，其特征在于：所述清洗板(65)呈三角形，清洗板(65)的顶端斜面固定安装在运动杆(62)朝向滤网罩(19)内壁一侧的底部壁面上，清洗板(65)的底部斜面与滤网罩(19)内壁处于平行的状态，清洗板(65)底部斜面固安装有均匀分布的刷毛(66)，且刷毛(66)与滤网罩(19)壁面接触。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种涂装废水多功能处理设备。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种涂装废水多功能处理设备，包括过滤设备，过滤设备包括底板、潜水泵和浮子，底板为圆盘体，潜水泵固定安装在底板底部的圆心位置处，且潜水泵的输入端贯穿底板顶端圆心位置处，浮子的数量为四个，底板顶部四周固定安装有四组呈环形阵列分布的连接杆,连接杆为L形状，且四个连接杆的较短延伸端朝向远离底板圆心位置处的一侧，四个浮子分别固定连接在四个对应的连接杆较短延伸端上，底板顶端固定安装有过滤罩，过滤罩腔内上方设置有隔板，隔板为顶端圆心处向上凸起，且隔板的底部四周外壁向下倾斜的扇形状态，隔板的底部外壁固定安装有四组呈环形阵列分布的横杆，四组横杆的另一端均固定安装在过滤罩腔内上方内壁上，隔板的顶端凸起位置处固定安装有固定套，固定套为空心圆柱体，固定套内壁安装有可以转动的轴承，固定套腔内轴承的内壁固定连接有转动杆,转动杆的底端伸入在隔板下方，转动杆的顶端伸出在固定套顶端的上方，固定套顶端外壁固定安装有滤网罩，滤网罩呈从下往上内外壁直径逐渐增大的空心圆台形，隔板上开设有均匀分布的吸水孔。
优选的，所述过滤罩腔内设置有固定环，固定环为环状，固定环底部固定安装有四组呈环形阵列分布的支撑杆，四组支撑杆的底端均固定安装在底板的顶部，且固定环与过滤罩处于同圆心位置处，固定环的环形外壁固定安装有弧形向外凸起的第一凸起滤网，过滤罩上方内壁固定安装有弧形向内凸起的第二凸起滤网，第一凸起滤网与第二凸起滤网处于同一水平高度，且第一凸起滤网与第二凸起滤网处于相互接触挤压的状态。
优选的，所述转动杆的底部外壁固定安装有四组呈环形阵列分布的水流扇叶，水流扇叶为扇形。
优选的，所述转动杆外壁上设置有联动装置，联动装置包括联动杆和挤压杆，联动杆固定安装在转动杆的外壁，且联动杆位于四组水流扇叶的上方，联动杆远离转动杆的一端顶部固定安装有竖杆，竖杆顶端外壁固定安装有四组呈环形阵列分布的,承载杆，四组第二凸起滤网的外壁固定安装有环形的挤压环，挤压环的外壁与固定环的内壁相互挤压接触。
优选的，所述挤压杆的数量为八个，八个挤压杆呈环形阵列设置在固定环上，固定环上开设有八组呈环形阵列分布的通槽，通槽呈朝向固定环圆心的方向将固定环的内外壁贯穿，挤压杆活动安装在对应的通槽内，八组挤压杆外壁的上下两端均固定安装有滑套，八组通槽内壁的上下两端均开设有与滑套位置相互对应的滑槽，两个滑槽内均水平固定安装有导向杆，滑套活动套接在导向杆的外壁上，导向杆的外壁套接有两组复位弹簧，且两个复位弹簧分别位于滑套的两侧，挤压杆一端位于固定环的腔内，挤压杆的另一端位于第一凸起滤网的腔内。
优选的，八组所述挤压杆位于第一凸起滤网腔内的一端外壁均固定安装有弧形向外凸起的橡胶凸起。
优选的，所述吸水孔上方的隔板外壁上均固定安装有弧形向上凸起的二级滤网。
优选的，所述转动杆顶端设置有清洗装置,清洗装置包括清洗杆和运动杆，清洗杆固定安装在转动杆的顶端，运动杆呈倾斜状态固定安装在清洗杆的一侧外壁上，运动杆的数量为五组，且五组运动杆从上到下呈长度逐渐缩小的状态，五组运动杆朝向滤网罩内壁的一侧均设置有清洗板。
优选的，所述滤网罩内壁从上到下依次固定安装有五组为环形的导向环，五组运动杆朝向滤网罩内壁的一端均固定安装有导向球，五组导向环上均开设有与导向球相互卡合的导向槽，导向球活动安装在导向环的导向槽内，清洗板固定安装在运动杆朝向滤网罩内壁一端的底部。
优选的，所述清洗板呈三角形，清洗板的顶端斜面固定安装在运动杆朝向滤网罩内壁一侧的底部壁面上，清洗板的底部斜面与滤网罩内壁处于平行的状态，清洗板底部斜面固安装有均匀分布的刷毛，且刷毛与滤网罩壁面接触。
(三)有益效果
与现有技术相比，本发明提供了一种涂装废水多功能处理设备，具备以下有益效果：
1、该涂装废水多功能处理设备，本发明通过调节四组浮子的浮力大小来带动本发明装置在废水池内的深度和高度，则实现调节滤网罩在废水池与水面高度的关系，当滤网罩的顶端与废水水面处于平行的状态时，则实现通过滤网罩被吸入的废水中的漆渣过滤在滤网罩的内壁上，此过程适合处理涂装废水的初期，漆渣较多时，通过控制过滤漆渣的数量和体积来避免滤网罩被堵塞的问题，当滤网罩的顶端位于废水水面以下时，则增加了废水通过滤网罩被过滤的效率，此过程适合处理涂装废水的后期，漆渣较少时，通过增加废水的通过量来提高对漆渣的过滤效率，本发明可以从涂装废水处理的两个角度和两个时间环节进行相适应的调节，从而不仅提高了对漆渣的过滤效率，而且还充分的提高了滤网罩的使用效率，具有较强的实用性和创造性。
2、该涂装废水多功能处理设备，通过设置水流扇叶，当潜水泵的输入端工作在过滤罩腔内进行吸水抽水时，抽吸的水流在流动的作用下带动水流扇叶进行转动，水流扇叶的转动对过滤罩腔内的水体产生一定的搅拌作用，从而使得过滤罩腔内的水体产生波动，波动的废水对被过滤在滤网罩外壁上的漆渣产生一定的冲击效果，漆渣受到冲击后再伴随被吸往下水体的流动，则使得滤网罩外壁上的漆渣集中往滤网罩的底部内壁进行收集，不仅提高了滤网罩对漆渣的过滤效率，一定程度上起到避免漆渣堵塞滤网罩的问题，而且还提高了滤网罩对漆渣的收集效率。
3、该涂装废水多功能处理设备，通过设置水流扇叶和联动装置，通过水流扇叶带动转动杆的转动，则最终实现了联动杆带动挤压环在固定环内壁进行不断的圆周挤压运动，挤压环在固定环内壁进行一次圆周运动则实现对八组挤压杆进行一次挤压运动，则实现挤压杆位于第一凸起滤网腔内一端的橡胶凸起对第一凸起滤网和第二凸起滤网进行一次挤压碰撞和抖动，则使得第二凸起滤网和第一凸起滤网上过滤的漆渣产生抖动，将过滤的漆渣抖动在第一凸起滤网和第二凸起滤网相接处的两端弧面之间，提高了废水提高第二凸起滤网和第一凸起滤网的效率，则提高了第一凸起滤网和第二凸起滤网过滤漆渣的效率。
4、该涂装废水多功能处理设备，通过在导向杆外壁设置两组相互对称的复位弹簧，则当挤压环对挤压杆进行挤压一次后，则使得挤压杆通过滑套在两端复位弹簧的作用下逐渐趋向于平衡的状态，则在挤压杆回复平衡的状态的过程中，两个复位弹簧不断的对滑套进行挤压，则实现了挤压杆不断进行来回往复的运动，则实现了橡胶凸起不断的对第一凸起滤网和第二凸起滤网进行挤压抖动，进一步提高了第一凸起滤网和第二凸起滤网的抖动效率，则提高了对漆渣抖动的效率，则就提高了第一凸起滤网和第二凸起滤网对漆渣的过滤效率。
5、该涂装废水多功能处理设备，通过设置清洗装置，转动杆通过清洗杆带动五组运动杆在滤网罩腔内进行圆周运动，五组运动杆则带动各自的清洗板在滤网罩内壁上进行圆周运动，清洗板则带动其底部的刷毛对滤网罩内壁进行清扫，将滤网罩壁面上过滤的漆渣进行清扫，并且伴随着水流往下不断的被抽吸，使得被清扫的漆渣往滤网罩底部内壁进行集中收集，不仅提高滤网罩对漆渣的过滤效率，而且还提高了滤网罩对漆渣的收集效率。
6、该涂装废水多功能处理设备，通过设置导向环和导向球，运动杆朝向滤网罩内壁的一端通过导向球活动安装在导向环上，则提高了运动杆在滤网罩腔内转动的稳定性，则就提高了运动杆转动带动清洗板和刷毛对滤网罩内壁清洗时的稳定性，则提高了刷毛对滤网罩内壁进行清洗的效率。
7、该涂装废水多功能处理设备，通过设置隔板、吸水孔和二级滤网，则被抽吸的废水通过二级滤网和吸水孔进入到过滤罩腔内，同时二级滤网起到了辅助过滤漆渣的效果，并且隔板底部外壁呈逐渐往下倾斜的状态，则被二次过滤在二级滤网外壁的漆渣在流动的水体作用下逐渐往隔板的下方底部处流动，则最终实现了将二级滤网过滤上的漆渣收集在第一凸起滤网和第二凸起滤网之间，则进一步提高了对漆渣的过滤收集效率。
（发明人：熊国顺）
