公布日：2022.04.22
申请日：2022.03.03
分类号：C02F9/04(2006.01)I
摘要

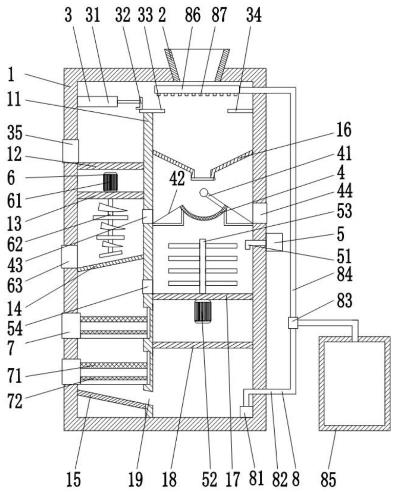

本发明公开了一种节能环保型生活污水治理装置，包括壳体、分离组件、第一过滤组件和消毒组件，壳体内竖向固连有竖隔板，壳体顶壁右侧设置有进水口，左导向板固连在竖隔板顶端，右导向板固连在壳体右侧壁且右导向板与左导向板平齐，驱动气缸安装在壳体左侧壁上且输出端连接有L型板，L型板可沿左导向板与右导向板运动，U形过滤网与导料斗出口端对应设置，U形过滤网上方设置有转轴，转轴连接有转动板，转动板底端与U形过滤网上表面可滑动连接，U形过滤网两端分别连接有斜向设置的连接板，进液管一端与消毒箱连接、另一端伸入壳体内。本发明能够对生活污水进行多级过滤和净化，有效提升生活污水的处理效率，且整体结构紧凑、使用方便。
权利要求书
1.一种节能环保型生活污水治理装置，其特征在于：包括壳体、分离组件、第一过滤组件和消毒组件，所述壳体内竖向固连有竖隔板，所述竖隔板与所述壳体左侧壁之间从上至下依次固连有第一横隔板、第二横隔板、第一斜隔板和第二斜隔板，所述竖隔板与所述壳体右侧壁之间从上至下依次固连有导料斗、第三横隔板和第四横隔板，所述导料斗底部设置有导料阀，所述壳体顶壁右侧设置有进水口，所述分离组件包括驱动气缸、L型板、左导向板和右导向板，所述左导向板固连在所述竖隔板顶端，所述右导向板固连在所述壳体右侧壁且所述右导向板与所述左导向板平齐，所述驱动气缸安装在所述壳体左侧壁上且输出端连接有所述L型板，所述L型板沿所述左导向板与所述右导向板运动，所述第一过滤组件包括U形过滤网、转动板、连接板和第一排污阀门，所述U形过滤网固连在所述导料斗与所述第三横隔板之间且与所述导料斗出口端对应设置，所述U形过滤网上方设置有转轴，所述转轴与所述壳体侧壁转动连接且连接有所述转动板，所述转动板底端与所述U形过滤网上表面滑动连接，所述U形过滤网两端分别连接有斜向设置的所述连接板，左侧的所述连接板的底端与安装在所述竖隔板上的所述第一排污阀门对应设置，所述消毒组件包括消毒箱和进液管，所述进液管一端与所述消毒箱连接、另一端伸入所述壳体内且位于所述U形过滤网与所述第三横隔板之间，所述第三横隔板左端的所述竖隔板上安装有排液阀门，所述竖隔板底部开设有排出口；所述第一横隔板左端的所述壳体侧壁上安装有第二排污阀门；还包括切割组件，所述切割组件包括切割电机、转动轴和切割片，所述切割电机安装在所述第二横隔板上且输出端连接有所述转动轴，所述转动轴伸入所述第二横隔板下方且连接有若干个切割片；所述转动轴上的所述切割片从上至下依次减小；相邻两个切割片之间相互垂直设置，每个切割片的顶面和底面均为弧形面且切割片顶面的弧度大于底面的弧度；右侧的所述连接板的底端与安装在所述壳体侧壁上的第三排污阀门对应设置，所述第一斜隔板左端的所述壳体侧壁上安装有第四排污阀门。
2.根据权利要求1所述的一种节能环保型生活污水治理装置，其特征在于：还包括第二过滤组件，所述第一斜隔板与所述第二斜隔板之间设置有若干个所述第二过滤组件，所述第二过滤组件包括抽拉框、上过滤网和下过滤网，所述抽拉框为抽屉式结构且抽拉连接在所述壳体左侧壁与所述竖隔板之间，所述抽拉框内从上至下依次固连有所述上过滤网和所述下过滤网。
3.根据权利要求1所述的一种节能环保型生活污水治理装置，其特征在于：还包括自清洁组件，所述自清洁组件包括泵体、出液管、三通阀、上水管、储液箱和连通环，所述泵体设置在所述壳体内底部右侧，所述出液管一端与所述泵体连接、另一端与所述三通阀连接，所述三通阀与所述储液箱之间通过管路连接，所述三通阀另一端通过所述上水管与位于所述壳体内的所述连通环连接，所述连通环位于所述进水口下方且底部设置有若干个喷头。
4.根据权利要求1所述的一种节能环保型生活污水治理装置，其特征在于：所述第三横隔板底部安装有搅拌电机，所述搅拌电机输出端连接有搅拌轴，所述搅拌轴伸入所述第三横隔板上方且周向设置有若干个搅拌杆。
发明内容
本发明的目的是提供一种节能环保型生活污水治理装置，解决现有技术中存在的上述问题。
为解决上述技术问题，本发明采用如下技术方案：
本发明的一种节能环保型生活污水治理装置，包括壳体、分离组件、第一过滤组件和消毒组件，所述壳体内竖向固连有竖隔板，所述竖隔板与所述壳体左侧壁之间从上至下依次固连有第一横隔板、第二横隔板、第一斜隔板和第二斜隔板，所述竖隔板与所述壳体右侧壁之间从上至下依次固连有导料斗、第三横隔板和第四横隔板，所述导料斗底部设置有导料阀，所述壳体顶壁右侧设置有进水口，所述分离组件包括驱动气缸、L型板、左导向板和右导向板，所述左导向板固连在所述竖隔板顶端，所述右导向板固连在所述壳体右侧壁且所述右导向板与所述左导向板平齐，所述驱动气缸安装在所述壳体左侧壁上且输出端连接有所述L型板，所述L型板可沿所述左导向板与所述右导向板运动，所述第一过滤组件包括U形过滤网、转动板、连接板和第一排污阀门，所述U形过滤网固连在所述导料斗与所述第三横隔板之间且与所述导料斗出口端对应设置，所述U形过滤网上方设置有转轴，所述转轴与所述壳体侧壁可转动连接且连接有所述转动板，所述转动板底端与所述U形过滤网上表面可滑动连接，所述U形过滤网两端分别连接有斜向设置的所述连接板，左侧的所述连接板的底端与安装在所述竖隔板上的所述第一排污阀门对应设置，所述消毒组件包括消毒箱和进液管，所述进液管一端与所述消毒箱连接、另一端伸入所述壳体内且位于所述U形过滤网与所述第三横隔板之间，所述第三横隔板左端的所述竖隔板上安装有排液阀门，所述竖隔板底部开设有排出口。
进一步的，还包括第二过滤组件，所述第一斜隔板与所述第二斜隔板之间设置有若干个所述第二过滤组件，所述第二过滤组件包括抽拉框、上过滤网和下过滤网，所述抽拉框为抽屉式结构且可抽拉连接在所述壳体左侧壁与所述竖隔板之间，所述抽拉框内从上至下依次固连有所述上过滤网和所述下过滤网。
进一步的，还包括自清洁组件，所述自清洁组件包括泵体、出液管、三通阀、上水管、储液箱和连通环，所述泵体设置在所述壳体内底部右侧，所述出液管一端与所述泵体连接、另一端与所述三通阀连接，所述三通阀与所述储液箱之间通过管路连接，所述三通阀另一端通过所述上水管与位于所述壳体内的所述连通环连接，所述连通环位于所述进水口下方且底部设置有若干个喷头。
进一步的，所述第三横隔板底部安装有搅拌电机，所述搅拌电机输出端连接有搅拌轴，所述搅拌轴伸入所述第三横隔板上方且周向设置有若干个搅拌杆。
再进一步的，还包括切割组件，所述切割组件包括切割电机、转动轴和切割片，所述切割电机安装在所述第二横隔板上且输出端连接有所述转动轴，所述转动轴伸入所述第二横隔板下方且连接有若干个切割片。
进一步的，所述转动轴上的所述切割片从上至下依次减小。
进一步的，所述第一横隔板左端的所述壳体侧壁上安装有第二排污阀门，右侧的所述连接板的底端与安装在所述壳体侧壁上的第三排污阀门对应设置，所述第一斜隔板左端的所述壳体侧壁上安装有第四排污阀门。
与现有技术相比，本发明的有益技术效果：
本发明的节能环保型生活污水治理装置通过设置分离组件、第一过滤组件和消毒组件，不仅能够对漂浮垃圾及油污进行清理，还能够便捷实现第一过滤组件的清理，保证第一过滤组件对污水过滤的通畅性，消毒组件能够对污水进行消毒处理，其中，切割组件的切割片能够对过滤出的大块杂质污垢及固定垃圾进行切割，以便大块杂质污垢及固定垃圾的清理、排出，同时，第二过滤组件的设置能够对消毒后的污水进一步过滤，以提高过滤效果，自清洁组件能够对装置内部进行清洁冲洗。本发明能够对生活污水进行多级过滤和净化，有效提升生活污水的处理效率，且整体结构紧凑、运行可靠，适合在生活污水处理中广泛应用。
（发明人：袁宝;徐冰;沈博雅;强薇）
