公布日：2022.04.19
申请日：2021.12.22
分类号：C02F3/12(2006.01)I
摘要
本发明属于废水处理技术领域，具体的说是一种废水处理膜生物反应器及处理方法，包括箱体和与循环泵，循环泵进水管与箱体连通，循环泵出水管通过过滤罐与箱体连通；所述箱体内靠近顶部位置转动连接有一组主动辊，主动辊通过减速电机驱动旋转；所述主动辊一侧的箱体内转动连接有从动辊，从动辊外周设有弹性层；所述从动辊上搭设有用于废水处理的膜片，膜片一端延伸至箱体底部，另一端穿过主动辊与从动辊之间的间隙并绕过从动辊顶部后自由下垂；本发明通过主动辊带动从动辊对膜片进行提拉和碾压除泥，减少污泥粘附的膜片上，进一步保护膜片上菌剂的生存环境，减少膜片中毒，进一步增加膜片与污水的有效接触面积，增加污水的处理效率。
权利要求书

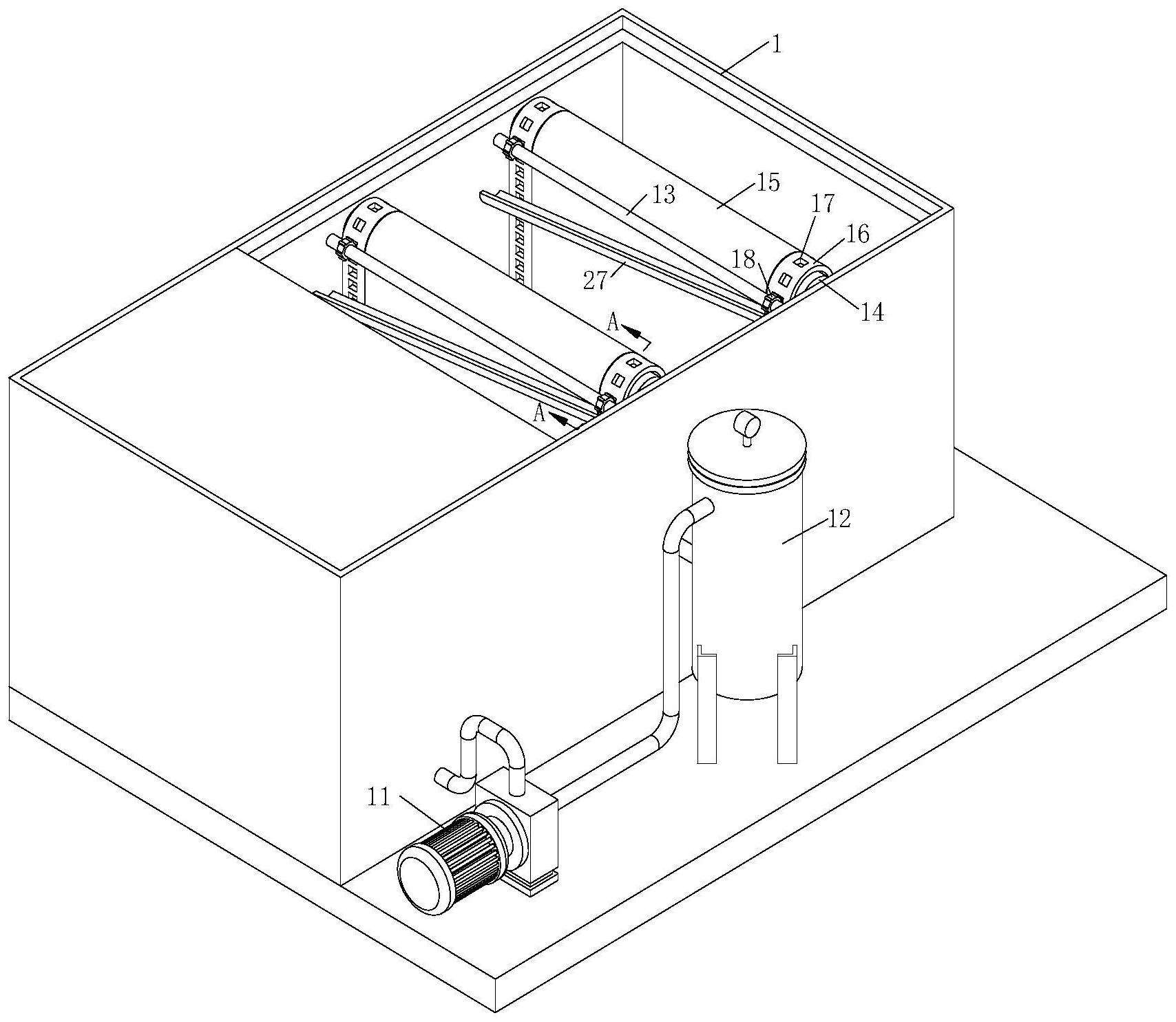

1.一种废水处理膜生物反应器，其特征在于：包括箱体(1)和与循环泵(11)，循环泵(11)进水管与箱体(1)连通，循环泵(11)出水管通过过滤罐(12)与箱体(1)连通；所述箱体(1)内靠近顶部位置转动连接有一组主动辊(13)，主动辊(13)通过减速电机驱动旋转；所述主动辊(13)一侧的箱体(1)内转动连接有从动辊(14)，从动辊(14)外周设有弹性层；所述从动辊(14)上搭设有用于废水处理的膜片(15)，膜片(15)一端延伸至箱体(1)底部，另一端穿过主动辊(13)与从动辊(14)之间的间隙并绕过从动辊(14)顶部后自由下垂；所述膜片(15)两侧固连有加强带(16)，加强带(16)上均布一组通孔(17)；所述主动辊(13)上与加强带(16)对应位置固连有齿盘(18)，齿盘(18)外周均布的齿牙与通孔(17)啮合；所述膜片(15)为双层，双层的膜片(15)之间连接有张拉带(19)，张拉带(19)关于膜片(15)中线对称布置，且对称布置的两侧的张拉带(19)呈人字形结构；所述张拉带(19)端部与加强带(16)固连，张拉带(19)靠近加强带(16)的一端高度高于另一端；所述膜片(15)相邻的一侧与张拉带(19)对应位置开设有带槽(2)；所述主动辊(13)内套设有滑管(21)，滑管(21)通过气管与气泵连通，滑管(21)与箱体(1)固连；所述滑管(21)上与齿盘(18)对应位置开设有一号孔(22)，一号孔(22)朝向靠近从动辊(14)的方向；所述齿盘(18)外周的其中一个齿牙上开设有二号孔(23)，二号孔(23)转动到一号孔(22)对应位置时与一号孔(22)连通；所述张拉带(19)内开设有通水孔(24)，通水孔(24)上均布一组喷孔(25)，通水孔(24)与通孔(17)侧壁连通；所述张拉带(19)上的喷孔(25)密度由加强带(16)向膜片(15)中线方向逐渐增大；所述主动辊(13)下方设有倾斜布置的刮槽(26)，刮槽(26)截面呈弧形结构，刮槽(26)一侧抵住膜片(15)；所述箱体(1)上与刮槽(26)较低的一端对应位置开设有排泥孔；所述刮槽(26)内周沿主动辊(13)轴线方向开设有凹槽(27)，凹槽(27)顶部密封连接有透水布(28)；所述凹槽(27)两端分别连通有供水管和排水管。
2.根据权利要求1所述的一种废水处理膜生物反应器，其特征在于：所述凹槽(27)内通过弹性绳(29)固连有摆动块(3)，摆动块(3)呈花生结构，摆动块(3)中部设有缩颈部。
3.根据权利要求1所述的一种废水处理膜生物反应器，其特征在于：所述箱体(1)一侧与排泥孔对应位置连通有管道(31)，管道(31)底部开设有底孔(4)，管道(31)通过底孔(4)连接有布袋。
4.根据权利要求3所述的一种废水处理膜生物反应器，其特征在于：所述管道(31)中部靠近上部位置设有转动腔(32)，转动腔(32)内转动连接有转盘(33)，转盘(33)外周均布一组叶板(34)，叶板(34)外缘抵住管道(31)内壁；所述管道(31)端部连通有循环管(35)，循环管(35)另一端与滑管(21)连通；所述循环管(35)底端固连有滤布(36)。
5.根据权利要求4所述的一种废水处理膜生物反应器，其特征在于：所述转盘(33)上与叶板(34)对应位置开设有滑槽(37)，叶板(34)嵌入滑槽(37)并与滑槽(37)滑动连接；所述叶板(34)与滑槽(37)底部之间固连有复位弹簧；所述滑管(21)内靠近循环管(35)的一侧设有弧形导槽(38)，导槽(38)内均布一组弹性的凸块(39)。
6.一种废水处理方法，该方法包括权利要求1-5任意一项所述废水处理膜生物反应器，其特征在于：包括以下步骤：S1、将污水充入箱体(1)中，同时将处理后的膜片(15)放在从动辊(14)上，转动主动辊(13)使得膜片(15)向下运动，直至膜片(15)下缘下降到箱体(1)底部位置；S2、通过循环泵(11)将箱体(1)内的污水不断进行抽取并通过过滤罐(12)进行除泥，不断增加箱体(1)内水体的循环流动净化速度；S3、当膜片(15)上粘较多的污泥时，通过主动辊(13)带动加强带(16)和膜片(15)，使得膜片(15)向上提拉后被主动辊(13)挤压除泥，多余的污泥经刮槽(26)汇流后收集，保持膜片(15)与污水的接触效率。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种废水处理膜生物反应器，包括箱体和与循环泵，循环泵进水管与箱体连通，循环泵出水管通过过滤罐与箱体连通；所述箱体内靠近顶部位置转动连接有一组主动辊，主动辊通过减速电机驱动旋转；所述主动辊一侧的箱体内转动连接有从动辊，从动辊外周设有弹性层；所述从动辊上搭设有用于废水处理的膜片，膜片一端延伸至箱体底部，另一端穿过主动辊与从动辊之间的间隙并绕过从动辊顶部后自由下垂；工作时，现有技术中生物膜通过浸没在培养液中进行菌剂的挂膜作业，待菌剂吸附在膜片上之后，将膜片置于循环的水箱中，进而通过菌剂与污水中的氮元素杂质进行反应并去除，但由于污水中常常含有较多的污泥，污泥随循环的污水流动后不断粘附的膜片上，长时间积聚后容易引起菌剂中毒，影响膜片与污水接触面积，影响污水的处理效率；此时本发明通过主动辊带动从动辊对膜片进行提拉和碾压除泥，减少污泥粘附的膜片上，进一步保护膜片上菌剂的生存环境，减少膜片中毒，进一步增加膜片与污水的有效接触面积，增加污水的处理效率。
优选的，所述膜片两侧固连有加强带，加强带上均布一组通孔；所述主动辊上与加强带对应位置固连有齿盘，齿盘外周均布的齿牙与通孔啮合；通过齿盘带动齿牙张拉加强带，减少主动辊提拉吸附污泥后的膜片时对脆弱的膜片进行过度张拉撕破损坏，进一步保证膜片的完整性。
优选的，所述膜片为双层，双层的膜片之间连接有张拉带，张拉带关于膜片中线对称布置，且对称布置的两侧的张拉带呈人字形结构；所述张拉带端部与加强带固连，张拉带靠近加强带的一端高度高于另一端；所述膜片相邻的一侧与张拉带对应位置开设有带槽；通过人字形布置的张拉带，使得齿盘带动加强带上升时，通过加强带的辅助，增加对膜片中部的提拉效果，进一步分散膜片上粘附的污泥的重量，减少膜片的破损，带槽减少膜片经过主动辊时被加强带挤坏。
优选的，所述主动辊内套设有滑管，滑管通过气管与气泵连通，滑管与箱体固连；所述滑管上与齿盘对应位置开设有一号孔，一号孔朝向靠近从动辊的方向；所述齿盘外周的其中一个齿牙上开设有二号孔，二号孔转动到一号孔对应位置时与一号孔连通；所述张拉带内开设有通水孔，通水孔上均布一组喷孔，通水孔与通孔侧壁连通；所述张拉带上的喷孔密度由加强带向膜片中线方向逐渐增大；通过气泵对滑管供气，使得二号孔转动到靠近从动辊的位置时与一号孔连通，此时主动辊挤压膜片，使得从动辊外周的弹性层凹陷并密封通孔，此时滑管中的压缩空气经一号孔、二号孔、通孔和通水孔后从喷孔喷出，进而对双层的膜片进行鼓气，增加膜片的蓬松透气性，进一步增加膜片被碾压后自由下垂并重新入水后对污水的接触和处理效率。
优选的，所述主动辊下方设有倾斜布置的刮槽，刮槽截面呈弧形结构，刮槽一侧抵住膜片；所述箱体上与刮槽较低的一端对应位置开设有排泥孔；所述刮槽内周沿主动辊轴线方向开设有凹槽，凹槽顶部密封连接有透水布；所述凹槽两端分别连通有供水管和排水管；通过刮槽收集污泥，减少污泥再次污染箱体内的污水，同时通过向凹槽中注水，水流向较低的一端流动时，不断增加透水布的抖动，增加刮槽内污泥的流动速度，同时带压的水流经透水布泌出，使得污泥与透水布之间形成水膜，进一步减少污泥与刮槽之间的摩擦力，加快污泥的排出速度。
优选的，所述凹槽内通过弹性绳固连有摆动块，摆动块呈花生结构，摆动块中部设有缩颈部；通过水流带动摆动块不断摆动，配合弹性绳的不断伸缩，进一步增加透水布的被敲打振动效率，加快污泥的排出速度。
优选的，所述箱体一侧与排泥孔对应位置连通有管道，管道底部开设有底孔，管道通过底孔连接有布袋；通过污泥经管道流出后倒入布袋中，多余的水分经布袋渗出，进一步减少污泥中水分的含量，减少待转运处理的污泥重量。
优选的，所述管道中部靠近上部位置设有转动腔，转动腔内转内转动连接有转盘，转盘外周均布一组叶板，叶板外缘抵住管道内壁；所述管道端部连通有循环管，循环管另一端与滑管连通；所述循环管底端固连有滤布；通过转盘带动叶板旋转，使得叶板挤压管道中的污泥，污泥中的部分水分透过滤布后充入循环管中，这部分含有菌剂的水流经循环管和滑管后重新湿润并充入双层的膜片之间，进一步减少膜片上菌剂的损耗。
优选的，所述转盘上与叶板对应位置开设有滑槽，叶板嵌入滑槽并与滑槽滑动连接；所述叶板与滑槽底部之间固连有复位弹簧；所述滑管内靠近循环管的一侧设有弧形导槽，导槽内均布一组弹性的凸块；通过叶板从滑槽中滑出并挤压污泥后，叶板在导槽的引导下收回滑槽内，此时叶板端部扫过凸块，使得叶板不断抖动，减少叶板上粘附的污泥，同时增加管道和刮槽的振动，进一步增加刮擦内污泥的汇集效率。
一种废水处理方法，该方法适用于上述所述废水处理膜生物反应器，包括以下步骤：
S1、将污水充入箱体中，同时将处理后的膜片在从动辊上，转动主动辊使得膜片向下运动，直至膜片下缘下降到箱体底部位置；
S2、通过循环泵将箱体内的污水不断进行抽取并通过过滤罐进行除泥，不断增加箱体内水体的循环流动净化速度；
S3、当膜片上粘较多的污泥时，通过主动辊带动加强带和膜片，使得磨膜片向上提拉后被主动辊挤压除泥，多余的污泥经刮槽汇流后收集，保持膜片与污水的接触效率。
本发明的有益效果如下：
1.本发明所述的一种废水处理膜生物反应器及处理方法，通过主动辊带动从动辊对膜片进行提拉和碾压除泥，减少污泥粘附的膜片上，进一步保护膜片上菌剂的生存环境，减少膜片中毒，进一步增加膜片与污水的有效接触面积，增加污水的处理效率。
2.本发明所述的一种废水处理膜生物反应器及处理方法，通过刮槽收集污泥，减少污泥再次污染箱体内的污水，同时通过向凹槽中注水，水流向较低的一端流动时，不断增加透水布的抖动，增加刮槽内污泥的流动速度，同时带压的水流经透水布泌出，使得污泥与透水布之间形成水膜，进一步减少污泥与刮槽之间的摩擦力，加快污泥的排出速度。
（发明人：林火兴;林美娟）
