公布日：2022.05.13
申请日：2021.12.01
分类号：C02F9/04(2006.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种有机废水过滤装置，包括外壳体、初步过滤池、二次过滤池和纳米过滤池，初步过滤池的内部安装有阻隔过滤板，阻隔过滤板顶端的中部固定设有缓流过滤板，二次过滤池的内部滑动安装有碳滤膜板，纳米过滤池的内部滑动安装有纳滤膜板，初步过滤池的正面安装有粗滤抽水泵，粗滤抽水泵的输出端连接有输水管段，输水管段的一端与二次过滤池的一侧连通，二次过滤池另一侧的底部通过通道与纳米过滤池连通，纳米过滤池的一侧固定连接有排放管道，本发明能够三个不同层次的过滤，保证有机废水的过滤精度，能够实时对碳滤膜板或者纳滤膜板的清洗，保证大流量处理有机废水的精度和效果，便于广泛的应用。
权利要求书

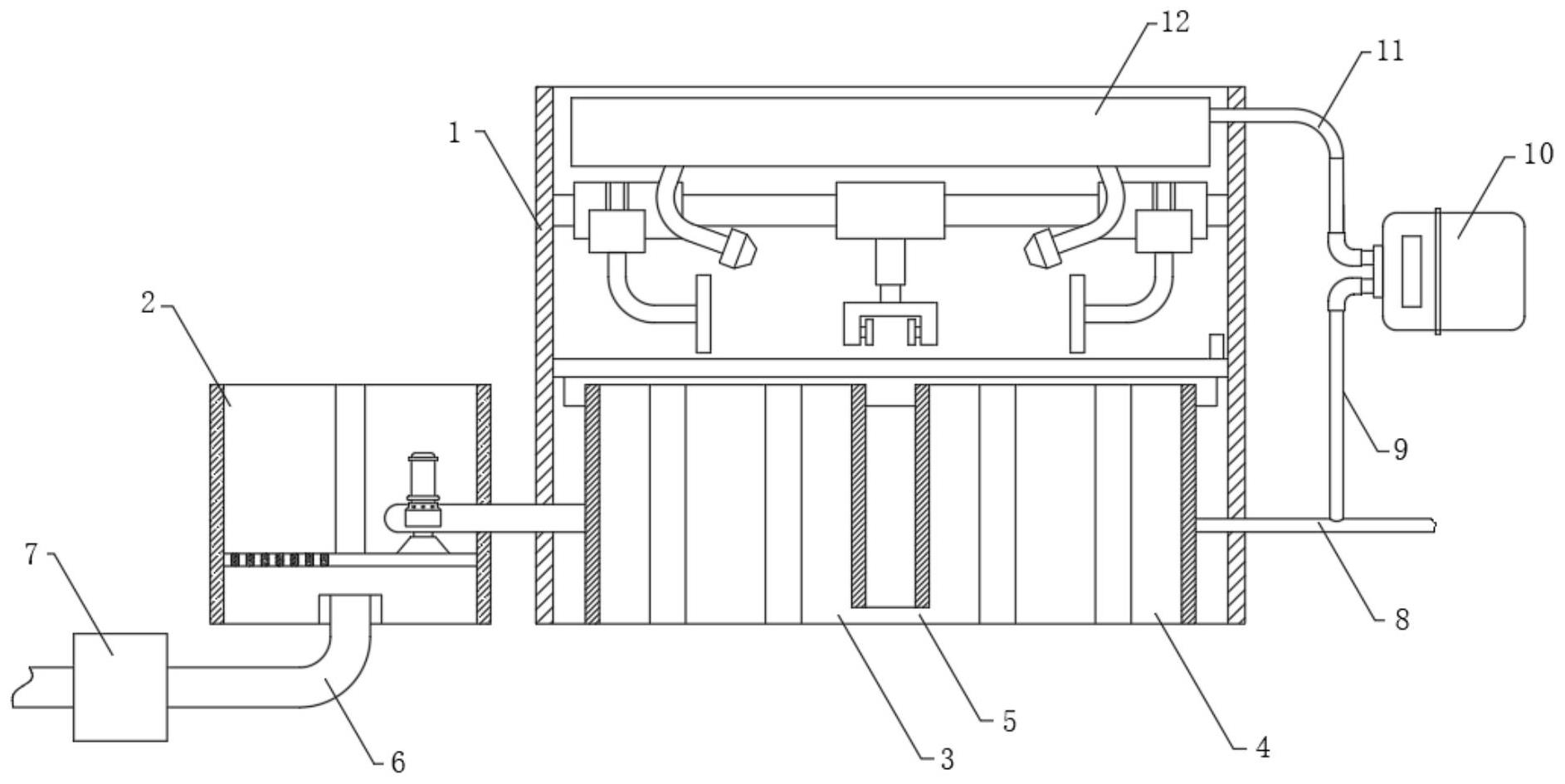

1.一种有机废水过滤装置，包括外壳体(1)、初步过滤池(2)、二次过滤池(3)和纳米过滤池(4)，其特征在于，所述初步过滤池(2)的内部安装有阻隔过滤板(28)，所述阻隔过滤板(28)顶端的中部固定设有缓流过滤板(29)，所述二次过滤池(3)的内部滑动安装有碳滤膜板(22)，所述纳米过滤池(4)的内部滑动安装有纳滤膜板(23)，所述初步过滤池(2)的正面安装有粗滤抽水泵(30)，所述粗滤抽水泵(30)的输出端连接有输水管段(31)，所述输水管段(31)的一端与二次过滤池(3)的一侧连通，所述二次过滤池(3)另一侧的底部通过通道(5)与纳米过滤池(4)连通，所述纳米过滤池(4)的一侧固定连接有排放管道(8)，所述初步过滤池(2)的底端安装有废水输入管(6)，所述外壳体(1)内腔的顶部安装有横向滑动架(14)，所述横向滑动架(14)的中部安装有移动小车(15)，所述移动小车(15)的底端安装有电动伸缩杆(16)，所述电动伸缩杆(16)的伸缩端连接有电动夹具(17)，所述横向滑动架(14)的两端均安装有辅助清洗小车(18)，所述辅助清洗小车(18)的表面滑动连接有第一电动滑块(19)，两个所述第一电动滑块(19)的表面均安装有弯杆件(20)，两个所述弯杆件(20)的一端均固定连接有硬毛刷(21)，所述外壳体(1)内腔的顶壁处安装有水箱(12)，所述水箱(12)的内部微型控制水泵(36)，所述微型控制水泵(36)的输出端通过分叉管连接有两个冲洗头(13)。
2.根据权利要求1所述的一种有机废水过滤装置，其特征在于：所述排放管道(8)的管壁处固定连接有回收管道(9)，所述回收管道(9)的一端固定连接有回收利用水泵(10)，所述回收利用水泵(10)的输出端连接有补水管道(11)，所述补水管道(11)与水箱(12)连通。
3.根据权利要求1所述的一种有机废水过滤装置，其特征在于：所述废水输入管(6)的管壁处安装有加药筒(7)，所述加药筒(7)的内部安装有梯形过滤罩(27)，所述梯形过滤罩(27)的一端安装有药丸罩(26)。
4.根据权利要求1所述的一种有机废水过滤装置，其特征在于：所述外壳体(1)内腔的中部滑动安装有两个第二电动滑块(33)，两个所述第二电动滑块(33)之间固定连接有防水布(24)，所述防水布(24)的表面开设有排水槽(32)，所述排水槽(32)的底部对应连接有储水渠道(34)，所述储水渠道(34)的一端连接有回流管(35)，所述回流管(35)与初步过滤池(2)连通。
5.根据权利要求4所述的一种有机废水过滤装置，其特征在于：所述防水布(24)顶端的一侧接触连接有侧刮板(25)，所述侧刮板(25)与外壳体(1)内壁固定连接。
6.根据权利要求2或4所述的一种有机废水过滤装置，其特征在于：所述外壳体(1)的侧壁安装有控制处理器(37)，所述控制处理器(37)与移动小车(15)、电动伸缩杆(16)、电动夹具(17)、辅助清洗小车(18)、第一电动滑块(19)、微型控制水泵(36)、粗滤抽水泵(30)、回收利用水泵(10)和第二电动滑块(33)均通过控制处理器(37)与外接电源电性连接。
7.根据权利要求1所述的一种有机废水过滤装置，其特征在于：所述阻隔过滤板(28)顶端的一侧开设有渗透孔位，所述缓流过滤板(29)的表面开设有多个反渗透孔位。
8.一种有机废水过滤装置的使用方法，基于权利要求1-7任意一项所述的一种有机废水过滤装置，其特征在于，包括以下步骤：S1：接通电源，使得控制处理器(37)与移动小车(15)、电动伸缩杆(16)、电动夹具(17)、辅助清洗小车(18)、第一电动滑块(19)、微型控制水泵(36)、粗滤抽水泵(30)、回收利用水泵(10)和第二电动滑块(33)均与通过控制处理器(37)电性连接，废水输入管(6)接入到有机废水排放源，外接动力使得有机废水进入到加药筒(7)，不断的冲洗药丸罩(26)内部的药丸，并经过梯形过滤罩(27)流入到初步过滤池(2)的底部，并逐步的上升到阻隔过滤板(28)的上方，通过缓流过滤板(29)流入到阻隔过滤板(28)的一侧，粗滤抽水泵(30)将初步过滤的有机废水抽入到二次过滤池(3)的内部，经过碳滤膜板(22)的双重过滤，使得有机废水通过通道(5)流入到纳米过滤池(4)的内部，经过纳滤膜板(23)的双重过滤并通过排放管道(8)排出，此时，回收利用水泵(10)可定期的抽取一部分的过滤后的有机废水送入到水箱(12)的内部，以待备用；S2：需要清洗时，控制处理器(37)的程序指令被激活，移动小车(15)横向移动，通过自带的定位结构与碳滤膜板(22)和纳滤膜板(23)对应，电动伸缩杆(16)伸长，通过电动夹具(17)夹住碳滤膜板(22)或者纳滤膜板(23)，第二电动滑块(33)滑动带动防水布(24)张开，覆盖二次过滤池(3)和纳米过滤池(4)，辅助清洗小车(18)开始相对运动，使得两个硬毛刷(21)位于碳滤膜板(22)或者纳滤膜板(23)的两侧，第一电动滑块(19)的上下移动带动硬毛刷(21)清洗碳滤膜板(22)或者纳滤膜板(23)，微型控制水泵(36)喷出水流冲洗碳滤膜板(22)或者纳滤膜板(23)，清洗后的水顺着张开的排水槽(32)流入到储水渠道(34)，进入回收到初步过滤池(2)的内部再循环过滤，清洗完之后，第二电动滑块(33)反向滑动，防水布(24)收卷，通过自带的定位结构与碳滤膜板(22)和纳滤膜板(23)返回原位即可。
发明内容
本发明的目的在于提供一种有机废水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种有机废水过滤装置，包括外壳体、初步过滤池、二次过滤池和纳米过滤池，所述初步过滤池的内部安装有阻隔过滤板，所述阻隔过滤板顶端的中部固定设有缓流过滤板，所述二次过滤池的内部滑动安装有碳滤膜板，所述纳米过滤池的内部滑动安装有纳滤膜板，所述初步过滤池的正面安装有粗滤抽水泵，所述粗滤抽水泵的输出端连接有输水管段，所述输水管段的一端与二次过滤池的一侧连通，所述二次过滤池另一侧的底部通过通道与纳米过滤池连通，所述纳米过滤池的一侧固定连接有排放管道，所述初步过滤池的底端安装有废水输入管，所述外壳体内腔的顶部安装有横向滑动架，所述横向滑动架的中部安装有移动小车，所述移动小车的底端安装有电动伸缩杆，所述电动伸缩杆的伸缩端连接有电动夹具，所述横向滑动架的两端均安装有辅助清洗小车，所述辅助清洗小车的表面滑动连接有第一电动滑块，两个所述第一电动滑块的表面均安装有弯杆件，两个所述弯杆件的一端均固定连接有硬毛刷，所述外壳体内腔的顶壁处安装有水箱，所述水箱的内部微型控制水泵，所述微型控制水泵的输出端通过分叉管连接有两个冲洗头。
作为本发明的一种优选技术方案，所述排放管道的管壁处固定连接有回收管道，所述回收管道的一端固定连接有回收利用水泵，所述回收利用水泵的输出端连接有补水管道，所述补水管道与水箱连通。
作为本发明的一种优选技术方案，所述废水输入管的管壁处安装有加药筒，所述加药筒的内部安装有梯形过滤罩，所述梯形过滤罩的一端安装有药丸罩。
作为本发明的一种优选技术方案，所述外壳体内腔的中部滑动安装有两个第二电动滑块，两个所述第二电动滑块之间固定连接有防水布，所述防水布的表面开设有排水槽，所述排水槽的底部对应连接有储水渠道，所述储水渠道的一端连接有回流管，所述回流管与初步过滤池连通。
作为本发明的一种优选技术方案，所述防水布顶端的一侧接触连接有侧刮板，所述侧刮板与外壳体内壁固定连接。
作为本发明的一种优选技术方案，所述外壳体的侧壁安装有控制处理器，所述控制处理器与移动小车、电动伸缩杆、电动夹具、辅助清洗小车、第一电动滑块、微型控制水泵、粗滤抽水泵、回收利用水泵和第二电动滑块均通过控制处理器与外接电源电性连接。
作为本发明的一种优选技术方案，所述阻隔过滤板顶端的一侧开设有渗透孔位，所述缓流过滤板的表面开设有多个反渗透孔位。
作为本发明的一种优选技术方案，一种有机废水过滤装置的使用方法，包括以下步骤：
S1：接通电源，使得控制处理器与移动小车、电动伸缩杆、电动夹具、辅助清洗小车、第一电动滑块、微型控制水泵、粗滤抽水泵、回收利用水泵和第二电动滑块均与通过控制处理器电性连接，废水输入管接入到有机废水排放源，外接动力使得有机废水进入到加药筒，不断的冲洗药丸罩内部的药丸，并经过梯形过滤罩流入到初步过滤池的底部，并逐步的上升到阻隔过滤板的上方，通过缓流过滤板流入到阻隔过滤板的一侧，粗滤抽水泵将初步过滤的有机废水抽入到二次过滤池的内部，经过碳滤膜板的双重过滤，使得有机废水通过通道流入到纳米过滤池的内部，经过纳滤膜板的双重过滤并通过排放管道排出，此时，回收利用水泵可定期的抽取一部分的过滤后的有机废水送入到水箱的内部，以待备用；
S2：需要清洗时，控制处理器的程序指令被激活，移动小车横向移动，通过自带的定位结构与碳滤膜板和纳滤膜板对应，电动伸缩杆伸长，通过电动夹具夹住碳滤膜板或者纳滤膜板，第二电动滑块滑动带动防水布张开，覆盖二次过滤池和纳米过滤池，辅助清洗小车开始相对运动，使得两个硬毛刷位于碳滤膜板或者纳滤膜板的两侧，第一电动滑块的上下移动带动硬毛刷清洗碳滤膜板或者纳滤膜板，微型控制水泵喷出水流冲洗碳滤膜板或者纳滤膜板，清洗后的水顺着张开的排水槽流入到储水渠道，进入回收到初步过滤池的内部再循环过滤，清洗完之后，第二电动滑块反向滑动，防水布收卷，通过自带的定位结构与碳滤膜板和纳滤膜板返回原位即可。
与现有技术相比，本发明的有益效果是：
1.本发明一种有机废水过滤装置，通过设有的回收管道、回收利用水泵、补水管道、水箱、冲洗头、横向滑动架、移动小车、电动伸缩杆、电动夹具、辅助清洗小车、第一电动滑块、弯杆件和硬毛刷，当需要清洗时，控制处理器的程序指令被激活，移动小车横向移动，通过自带的定位结构与碳滤膜板和纳滤膜板对应，电动伸缩杆伸长，通过电动夹具夹住碳滤膜板或者纳滤膜板，第二电动滑块滑动带动防水布张开，覆盖二次过滤池和纳米过滤池，辅助清洗小车开始相对运动，使得两个硬毛刷位于碳滤膜板或者纳滤膜板的两侧，第一电动滑块的上下移动带动硬毛刷清洗碳滤膜板或者纳滤膜板，微型控制水泵喷出水流冲洗碳滤膜板或者纳滤膜板，清洗后的水顺着张开的排水槽流入到储水渠道，进入回收到初步过滤池的内部再循环过滤，清洗完之后，第二电动滑块反向滑动，防水布收卷，通过自带的定位结构与碳滤膜板和纳滤膜板返回原位即可，能够实时对碳滤膜板或者纳滤膜板的清洗，保证大流量处理有机废水的精度和效果，便于广泛的应用，
2.本发明一种有机废水过滤装置，通过设有的初步过滤池、二次过滤池、纳米过滤池和加药筒，废水输入管接入到有机废水排放源，外接动力使得有机废水进入到加药筒，不断的冲洗药丸罩内部的药丸，并经过梯形过滤罩流入到初步过滤池的底部，并逐步的上升到阻隔过滤板的上方，通过缓流过滤板流入到阻隔过滤板的一侧，粗滤抽水泵将初步过滤的有机废水抽入到二次过滤池的内部，经过碳滤膜板的双重过滤，使得有机废水通过通道流入到纳米过滤池的内部，经过纳滤膜板的双重过滤并通过排放管道，排出的废水保证过滤精度。
（发明人：陈广雄）
