公布日：2023.01.31
申请日：2022.10.19
分类号：C02F3/12(2006.01)I;C02F11/02(2006.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种基于EBR工艺的生态化系统及排放的污水处理方法，涉及污水处理技术领域，针对现有的污水处理效果有限的问题，现提出如下方案，其包括EBR生化处理模块，所述EBR生化处理模块包括生化池，所述生化池的内侧设置有EBR填料、微生物菌、有机物、曝气机构，所述有机物悬浮在生化池的内侧，所述微生物菌设置在EBR填料的内部，所述曝气机构位于生化池的底部，本发明通过EBR填料可以增强生物活性和生物总量，利用生物协调作用提高转碳率，强化生物脱总氮的同时实现剩余有机污泥减少70%以上的目标，增加生物种群和延长生物链，同时控制合理的营养配比和工艺条件，实现高效低耗脱总氮和实现污泥减量的目的。
权利要求书

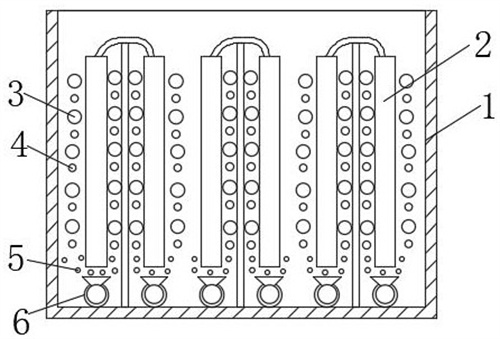

1.一种基于EBR工艺的生态化系统，其特征在于，包括EBR生化处理模块，所述EBR生化处理模块包括生化池（1），所述生化池（1）的内侧设置有EBR填料（2）、微生物菌（3）、有机物（4）、曝气机构（6），所述有机物（4）悬浮在生化池（1）的内侧，所述微生物菌（3）设置在EBR填料（2）的内部，所述曝气机构（6）位于生化池（1）的底部，所述EBR填料（2）为生物悬浮填料，所述生物悬浮填料采用蜂窝结构，所述有机物包括维生素A3E6-6E6IU/L、维生素D31E6-2.5E6IU/L、维生素E1000-6000mg/l、维生素B11000-2500mg/l、维生素B61000-5000mg/l、维生素B125-8mg/l、泛酸钙2500-5000mg/l、叶酸10-25mg/l、烟酰胺1000-4000mg/l、赖氨酸1000-5500mg/l、蛋氨酸1000-5000mg/l、色氨酸1000-2000mg/l。
2.根据权利要求1所述的一种基于EBR工艺的生态化系统，其特征在于，所述EBR填料（2）上附着有生物膜和后生动物，所述后生动物包括轮虫、线虫、寡毛类动物、浮游甲壳动物。
3.根据权利要求2所述的一种基于EBR工艺的生态化系统及排放的污水处理方法，其特征在于，所述生物膜厚度为50-200pm，所述生物膜由外到内依次为有氧生物膜、兼氧生物膜与厌氧生物膜。
4.根据权利要求1所述的一种基于EBR工艺的生态化系统及排放的污水处理方法，其特征在于，所述曝气机构（6）包括位于生化池（1）内侧底部的多个散气管，多个所述散气管的一端设置有位于生化池（1）外侧的气泵，多个所述散气管的另一端设置有从生化池（1）底部向上喷气的喷头，多个所述喷头在生化池（1）的内侧底部吹入空气（5）。
5.一种基于EBR工艺的生态化系统排放的污水处理方法，其特征在于，包括以下步骤：S1：将污水通入生化池，使得污水流过生化池；S2：打开曝气机构，使得空气通过喷头从生化池的底部向上流动，使得EBR填料上的微生物菌进行硝化反应，使得60-80%的硝化发生在生物膜上；S3：增加生物总量并延长食物链，利用原生动物捕食剩余细菌，后生动物逐级捕食原生动物，实现生态平衡，提高转碳率，从而减少了剩余污泥的总体积，实现剩余有机污泥减少70%。
6.根据权利要求5所述的一种基于EBR工艺的生态化系统排放的污水处理方法，其特征在于，硝化菌连续不断地动态脱落，并对活性污泥进行硝化菌接种，生物膜的VSS比例高达90-95%，生物膜的活性更高。
发明内容
本发明提出的一种基于EBR工艺的生态化系统及排放的污水处理方法，解决了污泥处理效果有限的问题。
为了实现上述目的，本发明采用了如下技术方案：一种基于EBR工艺的生态化系统，包括EBR生化处理模块，所述EBR生化处理模块包括生化池，所述生化池的内侧设置有EBR填料、微生物菌、有机物、曝气机构，所述有机物悬浮在生化池的内侧，所述微生物菌设置在EBR填料的内部，所述曝气机构位于生化池的底部，所述有机物包括维生素A3E6-6E6IU/L、维生素D31E6-2.5E6IU/L、维生素E1000-6000mg/l、维生素B11000-2500mg/l、维生素B61000-5000mg/l、维生素B125-8mg/l、泛酸钙2500-5000mg/l、叶酸10-25mg/l、烟酰胺1000-4000mg/l、赖氨酸1000-5500mg/l、蛋氨酸1000-5000mg/l、色氨酸1000-2000mg/l。
优选的，所述EBR填料包括生物悬浮填料，所述生物悬浮填料采用蜂窝结构。
优选的，所述EBR填料上附着有生物膜和后生动物，所述后生动物包括轮虫、线虫、寡毛类动物、浮游甲壳动物。
优选的，所述生物膜厚度为50-200pm，所述后生动物包括轮虫、线虫、寡毛类动物、浮游甲壳动物。
优选的，所述曝气机构包括位于生化池内侧底部的多个散气管，多个所述散气管的一端设置有位于生化池外侧的气泵，多个所述散气管的另一端设置有从生化池底部向上喷气的喷头。
一种基于EBR工艺的生态化系统排放的污水处理方法，包括以下步骤：S1：将污水通入生化池，使得污水流过生化池；S2：打开曝气机构，使得空气通过喷头从生化池的底部向上流动，使得EBR填料上的微生物菌进行硝化反应，使得60-80%的硝化发生在生物膜上；S3：增加生物总量并延长食物链，利用原生动物捕食剩余细菌，后生动物逐级捕食原生动物，实现生态平衡，提高转碳率，从而减少了剩余污泥的总体积，实现剩余有机污泥减少70%。
本发明的有益效果：1、通过EBR工艺比传统的活性污泥法微生物活性更高，氨氮、总氮、CODcr、BOD5去除效率更好，出水水质可以达到类IV类水体标准；经破坏性试验证明，EBR工艺具有极强的抗冲击性，可经受温度、水量、污水成分、污水毒性变化的冲击，即使在北方(比如天津地区)的冬季也可保证稳定、高效的处理效果；EBR工艺具有操作简便，使用寿命长等特点，剩余有机污泥减量70%以上，可极大节省剩余污泥处理成本。曝气系统不堵塞，可在线检修，填料使用寿命可达10年以上，可在线更换；EBR工艺具有灵活性的特点，对场地要求小，可与AAO、氧化沟、SBR等工艺有机结合，适用于各种池型，不需扩容即可实现升级改造；天津地区工程实例实现一级B直接升级改造为类IV类水体标准，可根据进水情况变化灵活调整填料数量，保证处理效率。
2、通过EBR填料可以增强生物活性和生物总量，利用生物协调作用提高转碳率，强化生物脱总氮的同时实现剩余有机污泥减少70%以上的目标，增加生物种群和延长生物链，同时控制合理的营养配比和工艺条件，实现高效低耗脱总氮和实现污泥减量的目的；不受红虫侵扰，填料基本没有损耗，使用寿命可达到10年以上。
（发明人：焦阳）
