公布日：2023.03.07
申请日：2022.12.09
分类号：C02F1/00(2023.01)I;C02F7/00(2006.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I
摘要
本发明公开了一种多级高效化工废水处理设备，包括收集池、一级格栅井、二级格栅井和三级格栅井，位于所述收集池左侧靠近后端处设置有传输箱一，位于所述收集池左侧中端处设置有传输箱二，位于所述收集池左侧靠近前端处设置有传输箱三，所述传输箱三左端设置有污水格栅机一，所述传输箱二左端设置有污水格栅机二，所述传输箱一左端设置有污水格栅机一，所述污水格栅机一左端设置有传输池一，所述污水格栅机二左端设置有传输池二，所述污水格栅机三左端设置有传输池三，所述传输池一左端顶部设置有一级格栅井，涉及化工废水处理技术领域，通过部署多级格栅井搭配收集池，减缓了单一格栅井在定时清理杂质时的难度。
权利要求书

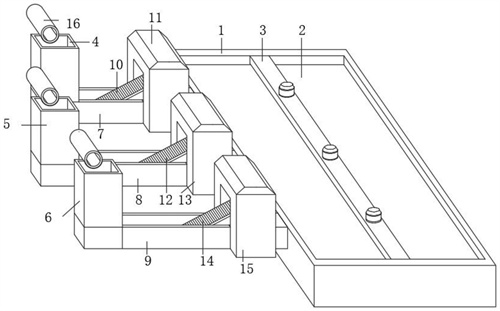

1.一种多级高效化工废水处理设备，其特征在于：包括收集池(1)、一级格栅井(4)、二级格栅井(5)和三级格栅井(6)，位于所述收集池(1)左侧靠近后端处设置有传输箱一(11)，位于所述收集池(1)左侧中端处设置有传输箱二(13)，位于所述收集池(1)左侧靠近前端处设置有传输箱三(15)，所述传输箱三(15)左端设置有污水格栅机一(10)，所述传输箱二(13)左端设置有污水格栅机二(12)，所述传输箱一(11)左端设置有污水格栅机一(10)，所述污水格栅机一(10)左端设置有传输池一(7)，所述污水格栅机二(12)左端设置有传输池二(8)，所述污水格栅机三(14)左端设置有传输池三(9)，所述传输池一(7)左端顶部设置有一级格栅井(4)，所述传输池二(8)左端顶部设置有二级格栅井(5)，所述传输池三(9)左端顶部设置有三级格栅井(6)。
2.根据权利要求1所述的一种多级高效化工废水处理设备，其特征在于：所述一级格栅井(4)顶部后端、所述二级格栅井(5)顶部后端、所述三级格栅井(6)顶部后端均设置有圆形传输管(16)且通过浇筑相连接。
3.根据权利要求1所述的一种多级高效化工废水处理设备，其特征在于：位于所述收集池(1)内壁设置有池内腔(2)，所述池内腔(2)中端设置有长方形的设置条(3)且通过焊接相连接。
4.根据权利要求1所述的一种多级高效化工废水处理设备，其特征在于：所述设置条(3)靠近后端处、所述设置条(3)靠近中端处、所述设置条(3)靠近前端处均设置有预曝气搅拌装置(17)，所述预曝气搅拌装置(17)底部均设置有搅拌轴(18)。
5.根据权利要求1所述的一种多级高效化工废水处理设备，其特征在于：位于所述一级格栅井(4)内壁靠近顶端处、位于所述二级格栅井(5)内壁靠近顶端处、位于所述三级格栅井(6)内壁靠近顶端处均设置有格栅层一(19)。
6.根据权利要求1所述的一种多级高效化工废水处理设备，其特征在于：位于所述一级格栅井(4)内壁中端、位于所述二级格栅井(5)内壁中端、位于所述三级格栅井(6)内壁中端均设置有格栅层二(20)，所述格栅层二(20)中端设置有驱动机(22)，所述驱动机(22)顶端设置有刮条(23)且通过联轴器相连接。
7.根据权利要求1所述的一种多级高效化工废水处理设备，其特征在于：位于所述一级格栅井(4)内壁靠近底端处、位于所述二级格栅井(5)内壁靠近底端处、位于所述三级格栅井(6)内壁靠近底端处设置有格栅层三(21)。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种多级高效化工废水处理设备，通过部署多级格栅井搭配收集池，减缓了单一格栅井在定时清理杂质时的难度。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种多级高效化工废水处理设备，包括收集池、一级格栅井、二级格栅井和三级格栅井，位于收集池左侧靠近后端处设置有传输箱一，位于收集池左侧中端处设置有传输箱二，位于收集池左侧靠近前端处设置有传输箱三，传输箱三左端设置有污水格栅机一，传输箱二左端设置有污水格栅机二，传输箱一左端设置有污水格栅机一，污水格栅机一左端设置有传输池一，污水格栅机二左端设置有传输池二，污水格栅机三左端设置有传输池三，传输池一左端顶部设置有一级格栅井，传输池二左端顶部设置有二级格栅井，传输池三左端顶部设置有三级格栅井。
优选的，一级格栅井顶部后端、二级格栅井顶部后端、三级格栅井顶部后端均设置有圆形传输管且通过浇筑相连接。
优选的，位于收集池内壁设置有池内腔，池内腔中端设置有长方形的设置条且通过焊接相连接。
优选的，设置条靠近后端处、设置条靠近中端处、设置条靠近前端处均设置有预曝气搅拌装置，预曝气搅拌装置底部均设置有搅拌轴。
优选的，位于一级格栅井内壁靠近顶端处、位于二级格栅井内壁靠近顶端处、位于三级格栅井内壁靠近顶端处均设置有格栅层一。
优选的，位于一级格栅井内壁中端、位于二级格栅井内壁中端、位于三级格栅井内壁中端均设置有格栅层二，格栅层二中端设置有驱动机，驱动机顶端设置有刮条且通过联轴器相连接。
优选的，位于一级格栅井内壁靠近底端处、位于二级格栅井内壁靠近底端处、位于三级格栅井内壁靠近底端处设置有格栅层三。
(三)有益效果
本发明提供了一种多级高效化工废水处理设备。具备以下有益效果：
(1)、该种多级高效化工废水处理设备，通过设有收集池、一级格栅井、二级格栅井和三级格栅井，相对于传统设备大多单一格栅井对应收集池，该多级高效化工废水处理设备采取多级格栅井设计，可以分散单级格栅井的处理压力，在运行时多级格栅井均部署有传输管，传输管污渍传输流淌，多级格栅井负责接收，因为多级格栅井内部均各自部署有格栅层一、格栅层二和格栅层，多层格栅层之间各自拥有一定多余空间，可以减少杂质堵塞便于清理，同时格栅层二中端的驱动机启动可以驱使刮条电驱旋转，刮条持续电驱旋转可以将杂质集中带动，可以配合清理，降低清理难度，一级格栅井区域的水分处理后会流淌至传输池一区域，二级格栅井区域的水分处理后会流淌至传输池二区域，三级格栅井区域的水分处理后会流淌至传输池三区域，传输池一区域水分会经过污水格栅机一进一步处理后传输进入收集池，传输池二区域水分会经过污水格栅机二进一步处理后传输进入收集池，传输池三区域水分会经过污水格栅机三进一步处理后传输进入收集池，所以通过部署污水格栅机可以进一步缓解格栅井区域的压力，减少需要阻隔的杂质量，减缓格栅井清理时的难度；通过部署多级格栅井搭配收集池，减缓了单一格栅井在定时清理杂质时的难度。
（发明人：郭凯斌;王文杰）
