公布日：2023.06.30
申请日：2023.05.16
分类号：E02F5/28(2006.01)I;B01D35/02(2006.01)I;E02F7/04(2006.01)I;E02F9/22(2006.01)I
摘要
本发明公开了一种高效率脱氮除磷的污水处理装置，涉及到污水处理领域，包括挖泥铲，挖泥铲的其中一侧固定连接有倾斜三角块，挖泥铲的内部设置有过滤组件，过滤组件包括过滤板，过滤板固定连接在挖泥铲的内部，过滤板靠近倾斜三角块的一侧开设有多个过滤孔，挖泥铲的内部开设有多个第一分离孔，挖泥铲的两侧均转动连接有转动轴，挖泥铲远离过滤板的一侧固定连接有橡胶板。本发明设置了过滤组件，利用过滤组件的设计，过滤板与过滤孔，两者相互配合，在驱动组件的作用下，挖泥铲将污水铲出后，受力进行转动，而挖泥铲发生倾斜，使挖泥铲内部的污水向靠近过滤板的位置进行堆积，有助于将污水的碎石进行过滤处理，对污泥收集。
权利要求书

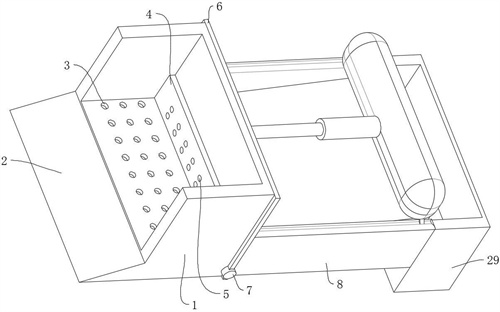

1.一种高效率脱氮除磷的污水处理装置，包括挖泥铲（1），其特征在于：所述挖泥铲（1）的其中一侧固定连接有倾斜三角块（2）；所述挖泥铲（1）的内部设置有过滤组件，所述过滤组件包括过滤板（4），所述过滤板（4）固定连接在挖泥铲（1）的内部，所述过滤板（4）靠近倾斜三角块（2）的一侧开设有多个过滤孔（5），所述挖泥铲（1）的内部开设有多个第一分离孔（3），所述挖泥铲（1）的两侧均转动连接有转动轴（7），所述挖泥铲（1）远离过滤板（4）的一侧固定连接有橡胶板（6），所述橡胶板（6）远离挖泥铲（1）的一侧固定连接有固定仓（8），所述橡胶板（6）的两侧分别与两个转动轴（7）相对的一侧转动连接；所述固定仓（8）的顶部固定连接有两个支撑杆体（9），所述支撑杆体（9）的顶部设置有驱动组件，所述驱动组件包括液压缸（10），所述液压缸（10）固定连接在支撑杆体（9）的顶部，所述液压缸（10）的内部开设有液压腔（1001），所述液压腔（1001）的内部开设有限位槽体（1002），所述液压腔（1001）的内部滑动连接有固定挡板（11），所述固定挡板（11）的其中一端固定连接有伸缩杆体（12），所述液压缸（10）靠近橡胶板（6）的一侧固定连接有固定柱（13），所述固定柱（13）的内部与伸缩杆体（12）的外部滑动连接；所述伸缩杆体（12）的外部设置有分离组件，所述分离组件包括固定环（16），所述固定环（16）固定连接在伸缩杆体（12）的外部，所述固定环（16）的外部固定连接有两个L形固定杆（17），两个所述L形固定杆（17）远离液压缸（10）的一侧均固定连接有连接块（18），两个所述连接块（18）相对的一侧转动连接有分离板（19），所述分离板（19）的顶端开设有多个第二分离孔（20）；所述固定仓（8）的内部开设有固定腔体（801），所述固定腔体（801）的内部设置有下滑组件，所述下滑组件包括两个连接板（21），两个所述连接板（21）固定连接在固定仓（8）远离液压缸（10）的一侧，两个所述连接板（21）相对的一侧均固定连接有固定座（22），两个所述固定座（22）相对的一侧均转动连接有转动板（23）；所述转动板（23）的两侧均固定连接有支座（25），两个所述支座（25）的顶端均固定连接有移动杆（15），所述移动杆（15）的顶端均固定连接有半球块（14），所述半球块（14）的外部与限位槽体（1002）的内部滑动连接；所述固定腔体（801）的内部设置有复位组件，所述复位组件包括固定杆（27），所述固定杆（27）固定连接在固定腔体（801）的内部，所述固定杆（27）的内部开设有固定圆槽（2701），所述固定圆槽（2701）的内部滑动连接有固定挡块（2601），所述固定挡块（2601）的顶端固定连接有缓冲杆（26），所述缓冲杆（26）的顶部固定连接有移动凸板（24），所述移动凸板（24）靠近液压缸（10）的一侧与转动板（23）固定连接，所述固定挡块（2601）的底部固定连接有第一弹簧（28），所述第一弹簧（28）的另一端与固定圆槽（2701）的内壁固定连接。
2.根据权利要求1所述的一种高效率脱氮除磷的污水处理装置，其特征在于：所述固定仓（8）的其中一侧设置有收集组件，所述收集组件包括收集箱体（29），所述收集箱体（29）靠近固定仓（8）的一侧开设有固定方口（30），所述收集箱体（29）的顶部开设有固定方槽（31）。
3.根据权利要求2所述的一种高效率脱氮除磷的污水处理装置，其特征在于：所述固定方槽（31）的内部固定连接有两个固定架（32），两个所述固定架（32）的内部转动连接有出料板（33）。
4.根据权利要求3所述的一种高效率脱氮除磷的污水处理装置，其特征在于：所述固定方槽（31）的内部固定连接有支撑板（34），所述支撑板（34）的顶端固定连接有两个圆柱块（35）。
5.根据权利要求4所述的一种高效率脱氮除磷的污水处理装置，其特征在于：所述圆柱块（35）的顶端滑动连接有移动柱（36），所述移动柱（36）的外部套设有第二弹簧（37），所述第二弹簧（37）的顶端与出料板（33）的底部固定连接，所述第二弹簧（37）的底部与圆柱块（35）的顶端固定连接。
发明内容
本发明的目的在于提供一种高效率脱氮除磷的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种高效率脱氮除磷的污水处理装置，包括挖泥铲，所述挖泥铲的其中一侧固定连接有倾斜三角块；
所述挖泥铲的内部设置有过滤组件，所述过滤组件包括过滤板，所述过滤板固定连接在挖泥铲的内部，所述过滤板靠近倾斜三角块的一侧开设有多个过滤孔，所述挖泥铲的内部开设有多个第一分离孔，所述挖泥铲的两侧均转动连接有转动轴，所述挖泥铲远离过滤板的一侧固定连接有橡胶板，所述橡胶板远离挖泥铲的一侧固定连接有固定仓，所述橡胶板的两侧分别与两个转动轴相对的一侧转动连接。
优选的，所述固定仓的顶部固定连接有两个支撑杆体，所述支撑杆体的顶部设置有驱动组件，所述驱动组件包括液压缸，所述液压缸固定连接在支撑杆体的顶部，所述液压缸的内部开设有液压腔，所述液压腔的内部开设有限位槽体，所述液压腔的内部滑动连接有固定挡板，所述固定挡板的其中一端固定连接有伸缩杆体，所述液压缸靠近橡胶板的一侧固定连接有固定柱，所述固定柱的内部与伸缩杆体的外部滑动连接。
优选的，所述伸缩杆体的外部设置有分离组件，所述分离组件包括固定环，所述固定环固定连接在伸缩杆体的外部，所述固定环的外部固定连接有两个L形固定杆，两个所述L形固定杆远离液压缸的一侧均固定连接有连接块，两个所述连接块相对的一侧转动连接有分离板，所述分离板的顶端开设有多个第二分离孔。
优选的，所述固定仓的内部开设有固定腔体，所述固定腔体的内部设置有下滑组件，所述下滑组件包括两个连接板，两个所述连接板固定连接在固定仓远离液压缸的一侧，两个所述连接板相对的一侧均固定连接有固定座，两个所述固定座相对的一侧均转动连接有转动板。
优选的，所述转动板的两侧均固定连接有支座，两个所述支座的顶端均固定连接有移动杆，所述移动杆的顶端均固定连接有半球块，所述半球块的外部与限位槽体的内部滑动连接。
优选的，所述固定腔体的内部设置有复位组件，所述复位组件包括固定杆，所述固定杆固定连接在固定腔体的内部，所述固定杆的内部开设有固定圆槽，所述固定圆槽的内部滑动连接有固定挡块，所述固定挡块的顶端固定连接有缓冲杆，所述缓冲杆的顶部固定连接有移动凸板，所述移动凸板靠近液压缸的一侧与转动板固定连接，所述固定挡块的底部固定连接有第一弹簧，所述第一弹簧的另一端与固定圆槽的内壁固定连接。
优选的，所述固定仓的其中一侧设置有收集组件，所述收集组件包括收集箱体，所述收集箱体靠近固定仓的一侧开设有固定方口，所述收集箱体的顶部开设有固定方槽。
优选的，所述固定方槽的内部固定连接有两个固定架，两个所述固定架的内部转动连接有出料板。
优选的，所述固定方槽的内部固定连接有支撑板，所述支撑板的顶端固定连接有两个圆柱块。
优选的，所述圆柱块的顶端滑动连接有移动柱，所述移动柱的外部套设有第二弹簧，所述第二弹簧的顶端与出料板的底部固定连接，所述第二弹簧的底部与圆柱块的顶端固定连接。
本发明的技术效果和优点：
本发明设置了过滤组件，利用过滤组件的设计，过滤板与过滤孔，两者相互配合，在驱动组件的作用下，使挖泥铲在将污水进行铲出后，受力进行转动，而挖泥铲发生倾斜，使挖泥铲内部的污水向靠近过滤板的位置进行堆积，有助于将污水的碎石进行过滤处理，方便对污泥进行收集，集中进行处理，避免直接对污水进行收集处理，还需要人为的将污泥中的一些碎石进行筛分，增加了收集的工序。
本发明设置了驱动组件，利用驱动组件的设计，液压缸与伸缩杆体，两者相互配合，在力的作用下，使伸缩杆体拉动挖泥铲进行转动，有助于挖泥铲通过转动的方式对污水直接由下方至上方的挖取，便于对污水中的杂质进行收集，同时，在转动的过程中，带动分离组件进行移动，使分离组件与过滤组件两者相互配合，便于对污水中的水分进行分离，当分离后，在对驱动下滑组件对污泥进行运输，可以对污泥进行集中处理。
本发明设置了分离组件，利用分离组件的设计，第一分离孔与第二分离孔，两者相互配合，在驱动组件的作用下，使第一分离孔进行移动，有助于第一分离孔与第二分离孔相互对齐，使过滤板与分离板内部相互贯通，便于将挖泥铲内部的污水中的水分进行排出，从而达到固液分离的作用，有助于对污泥进行收集，集中处理。
本发明设置了下滑组件，利用下滑组件的设计，转动板与移动杆，两者相互配合，通过半球块的作用，利用驱动组件中的固定挡板，当驱动组件使用后，带动固定挡板进行水平移动，固定挡板在移动的过程中对半球块进行推动，半球块受力进行移动，移动杆跟随半球块的方向受力进行垂直向下移动，便于转动板受力进行转动，而转动板转动后与固定腔体之间呈一定的倾斜角，有助于过滤后的污泥进行下滑运输，加快污泥进行移动。
本发明设置了复位组件，利用复位组件的设计，缓冲杆与固定杆，两者相互配合，在转动板的作用下，缓冲杆受力进行垂直向下移动，第一弹簧受力进行压缩，而下滑组件失去驱动组件中固定挡板的挤压后，第一弹簧失去外力，第一弹簧做复位运动，第一弹簧推动缓冲杆进行垂直向上移动，便于转动板进行复位，恢复至初始状态后，可循环的进行使用。
本发明设置了收集组件，利用收集组件的设计，出料板与固定架，两者相互配合，在污泥自身重力的作用下，有助于出料板受力发生转动，当出料板受力进行转动后，出料板与固定方槽之间存在一定的间隙，而出料板呈倾斜角，便于污泥沿着倾斜面进行滑动，此时，污泥受自身重力沿着倾斜面向间隙的方向进行滑动，有助于对污泥进行收集处理。
（发明人：孙振坤;刘强强;刘莉娜;于成忠;李小飞）
