公布日：2023.05.09
申请日：2022.12.05
分类号：C02F1/00(2023.01)I;C02F1/52(2023.01)I;C02F101/20(2006.01)N
摘要
本发明公开了一种污水零排放回收处理装置及回收处理工艺，涉及污水处理技术领域，包括箱体，所述箱体上设置有进水口和出水口，并且箱体内部靠近进水口的位置设置有初步过滤组件，箱体内部靠近出水口的位置设置有二次过滤组件；所述二次过滤组件包括弧形滤网、第一清洁件和第二清洁件，所述弧形滤网固定设置在箱体内靠近出水口的位置，弧形滤网将箱体分隔成第一处理区和第二处理区；所述第一清洁件和第二清洁件均位于第一处理区内。本发明设计新颖，操作简单，通过初步过滤组件和二次过滤组件的设置，第一过滤组件可以对污水进行初步的过滤处理，二次过滤组件可以对污水进行再次的过滤处理，过滤处理效果好。
权利要求书

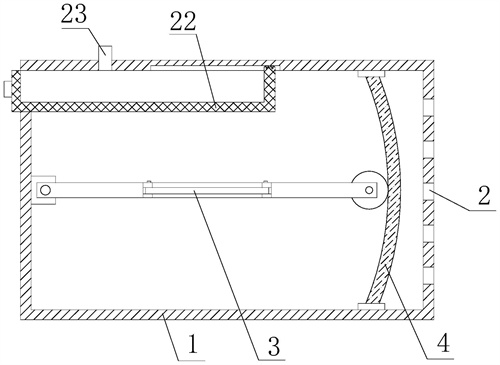

1.一种污水零排放回收处理装置，包括箱体(1)，其特征在于，所述箱体(1)上设置有进水口和出水口(2)，并且箱体(1)内部靠近进水口的位置设置有初步过滤组件，箱体(1)内部靠近出水口(2)的位置设置有二次过滤组件(3)；所述二次过滤组件(3)包括弧形滤网(4)、第一清洁件和第二清洁件，所述弧形滤网(4)固定设置在箱体(1)内靠近出水口(2)的位置，弧形滤网(4)将箱体(1)分隔成第一处理区和第二处理区；所述第一清洁件和第二清洁件均位于第一处理区内，所述第一清洁件活动设置在箱体(1)的内侧壁，并且第一清洁件用于对弧形滤网(4)进行清洁，所述第二清洁件固定设置在第一清洁件上，第二清洁件用于对箱体(1)的内侧壁进行清洁。
2.根据权利要求1所述的一种污水零排放回收处理装置，其特征在于，第一清洁件包括转动杆(5)、承载杆(6)和多个清洁轮(7)，所述转动杆(5)的一端活动安装在箱体(1)的内侧壁上，所述承载杆(6)固定安装在转动杆(5)的另一端，多个清洁轮(7)均设置在承载杆(6)上，并且多个清洁轮(7)沿承载杆(6)的长度方向布置。
3.根据权利要求2所述的一种污水零排放回收处理装置，其特征在于，所述第一清洁件还包括多个固定筒(8)和多个活动杆(9)，多个固定筒(8)沿承载杆(6)长度方向布置并均安装在承载杆(6)上，多个活动杆(9)分别与多个固定筒(8)一一对应设置，多个活动杆(9)的一端分别活动插设在对应的固定筒(8)上，固定筒(8)内设置有与活动杆(9)固定连接的第一弹簧(10)，多个清洁轮(7)分别与多个活动杆(9)一一对应设置，并且多个清洁轮(7)分别转动安装在对应活动杆(9)的另一端上。
4.根据权利要求3所述的一种污水零排放回收处理装置，其特征在于，所述承载杆(6)上开设有调节槽(11)，固定筒(8)滑动安装在调节槽(11)上，并且调节槽(11)上设置有用于锁定固定筒(8)的紧固螺栓(12)。
5.根据权利要求4所述的一种污水零排放回收处理装置，其特征在于，所述固定筒(8)的内侧壁开设有限位槽(13)，限位槽(13)上滑动安装有限位销(14)，活动杆(9)与限位销(14)固定连接。
6.根据权利要求5所述的一种污水零排放回收处理装置，其特征在于，所述清洁轮(7)上周向安装有多个凸块(15)，并且多个凸块(15)均圆滑曲线过渡设置。
7.根据权利要求6所述的一种污水零排放回收处理装置，其特征在于，所述第二清洁件包括两个挡板(16)和两个刮料板(17)，转动杆(5)的两侧均固定设置有对接支架(18)，两个挡板(16)分别与两个对接支架(18)一一对应设置，并且两个挡板(16)分别可拆卸的安装在对应的对接支架(18)上；两个所述刮料板(17)分别竖直滑动安装在箱体(1)的两侧壁上，并且箱体(1)内侧壁上设置与刮料板(17)固定连接的第二弹簧(19)，两个所述挡板(16)分别与两个所述刮料板(17)一一对应设置，并且两个挡板(16)与分别位于对应刮料板(17)的上方。
8.根据权利要求7所述的一种污水零排放回收处理装置，其特征在于，所述箱体(1)的内侧壁上开设有竖直布置的滑槽(20)，滑槽(20)上滑动安装有滑块，刮料板(17)固定安装在滑块上；第二弹簧(19)一端设置在滑槽(20)的底部内壁，另一端固定连接在刮料板(17)上；所述刮料板(17)靠近箱体(1)内侧壁的一侧沿其长度方向设置有毛刷(21)。
9.根据权利要求8所述的一种污水零排放回收处理装置，其特征在于，所述初步过滤组件包括过滤框(22)，所述过滤框(22)位于第一处理区内，并且过滤框(22)水平滑动安装在箱体(1)内部，所述进水口上固定设置有进水管(23)，进水管(23)位于过滤框(22)的上方。
10.一种应用权利要求9所述的回收处理装置的污水零排放回收处理工艺，其特征在于，该工艺的具体步骤为：步骤一：关闭箱体(1)上的出水口(2)，将一定量待处理的污水通过进水管(23)输送进箱体(1)内，污水会经由过滤框(22)对其进行初步的过滤处理；步骤二：初步过滤处理后的污水会流进第一处理区，此时在第一处理区中加入絮凝剂，污水中的金属离子会与絮凝剂反应生成不溶于水的絮状沉淀；步骤三：打开箱体(1)上的出水口(2)，第一处理区内的污水会通过弧形滤网(4)到达第二处理区，此过程中，弧形滤网(4)会对含有絮状沉淀和杂质的污水进行二次过滤处理，二次过滤处理后的污水会经由出水口(2)流出；步骤四：污水通过出水口(2)排出后，驱使转动杆(5)转动，转动杆(5)可以带动多个清洁轮(7)移动，多个清洁轮(7)可以对弧形滤网(4)进行清洁处理，与此同时，转动杆(5)的转动可以带动挡板(16)向下移动，挡板(16)会抵压刮料板(17)向下移动，刮料板(17)向下移动过程中会对箱体(1)的内侧壁进行清洁刮擦处理，便于下一次工作的进行。
发明内容
本发明的目的在于提供一种污水零排放回收处理装置及回收处理工艺。
本发明所解决的技术问题为：
(1)、现有技术中的过滤传送带在长期使用过程中，若污水中含有与过滤传送带一上的过滤孔大小相同的杂质颗粒，会随污水流向过滤传送带一上并卡设进过滤孔内，在后续的过滤处理时，过滤传送带一的过滤效果会变差；
(2)、在长时间的污水处理过程中，反应池的内侧壁会附着有污水中残留的污垢等杂质，在反应池的维修保养中，需要工作人员专门对反应池的内壁进行清洁，费时费力，操作较为不便。
本发明的目的可以通过以下技术方案实现：
一种污水零排放回收处理装置，包括箱体，所述箱体上设置有进水口和出水口，并且箱体内部靠近进水口的位置设置有初步过滤组件，箱体内部靠近出水口的位置设置有二次过滤组件；
所述二次过滤组件包括弧形滤网、第一清洁件和第二清洁件，所述弧形滤网固定设置在箱体内靠近出水口的位置，弧形滤网将箱体分隔成第一处理区和第二处理区；所述第一清洁件和第二清洁件均位于第一处理区内，所述第一清洁件活动设置在箱体的内侧壁，并且第一清洁件用于对弧形滤网进行清洁，所述第二清洁件固定设置在第一清洁件上，第二清洁件用于对箱体的内侧壁进行清洁。
作为本发明进一步的方案：第一清洁件包括转动杆、承载杆和多个清洁轮，所述转动杆的一端活动安装在箱体的内侧壁上，所述承载杆固定安装在转动杆的另一端，多个清洁轮均设置在承载杆上，并且多个清洁轮沿承载杆的长度方向布置。
作为本发明进一步的方案：所述第一清洁件还包括多个固定筒和多个活动杆，多个固定筒沿承载杆长度方向布置并均安装在承载杆上，多个活动杆分别与多个固定筒一一对应设置，多个活动杆的一端分别活动插设在对应的固定筒上，固定筒内设置有与活动杆固定连接的第一弹簧，多个清洁轮分别与多个活动杆一一对应设置，并且多个清洁轮分别转动安装在对应活动杆的另一端上。
作为本发明进一步的方案：所述承载杆上开设有调节槽，固定筒滑动安装在调节槽上，并且调节槽上设置有用于锁定固定筒的紧固螺栓。
作为本发明进一步的方案：所述固定筒的内侧壁开设有限位槽，限位槽上滑动安装有限位销，活动杆与限位销固定连接。
作为本发明进一步的方案：所述清洁轮上周向安装有多个凸块，并且多个凸块均圆滑曲线过渡设置。
作为本发明进一步的方案：所述第二清洁件包括两个挡板和两个刮料板，转动杆的两侧均固定设置有对接支架，两个挡板分别与两个对接支架一一对应设置，并且两个挡板分别可拆卸的安装在对应的对接支架上；两个所述刮料板分别竖直滑动安装在箱体的两侧壁上，并且箱体内侧壁上设置与刮料板固定连接的第二弹簧，两个所述挡板分别与两个所述刮料板一一对应设置，并且两个挡板与分别位于对应刮料板的上方。
作为本发明进一步的方案：所述箱体的内侧壁上开设有竖直布置的滑槽，滑槽上滑动安装有滑块，刮料板固定安装在滑块上；第二弹簧一端设置在滑槽的底部内壁，另一端固定连接在刮料板上；所述刮料板靠近箱体内侧壁的一侧沿其长度方向设置有毛刷。
作为本发明进一步的方案：所述初步过滤组件包括过滤框，所述过滤框位于第一处理区内，并且过滤框水平滑动安装在箱体内部，所述进水口上固定设置有进水管，进水管位于过滤框的上方。
一种污水零排放回收处理工艺，该工艺的具体步骤为：
步骤一：关闭箱体上的出水口，将一定量待处理的污水通过进水管输送进箱体内，污水会经由过滤框对其进行初步的过滤处理；
步骤二：初步过滤处理后的污水会流进第一处理区，此时在第一处理区中加入絮凝剂，污水中的金属离子会与絮凝剂反应生成不溶于水的絮状沉淀；
步骤三：打开箱体上的出水口，第一处理区内的污水会通过弧形滤网到达第二处理区，此过程中，弧形滤网会对含有絮状沉淀和杂质的污水进行二次过滤处理，二次过滤处理后的污水会经由出水口流出；
步骤四：污水通过出水口排出后，驱使转动杆转动，转动杆可以带动多个清洁轮移动，多个清洁轮可以对弧形滤网进行清洁处理，与此同时，转动杆的转动可以带动挡板向下移动，挡板会抵压刮料板向下移动，刮料板向下移动过程中会对箱体的内侧壁进行清洁刮擦处理，便于下一次工作的进行。
与现有技术相比，本发明的有益效果为：
1、通过初步过滤组件和二次过滤组件的设置，第一过滤组件可以对污水进行初步的过滤处理，二次过滤组件可以对污水进行再次的过滤处理，过滤处理效果好；
2、通过第一清洁件的设置，在对污水处理完成后，可以驱使转动杆转动，转动杆的转动带动多个清洁轮在弧形滤网上滚动，多个清洁轮在弧形滤网上的滚动可以对弧形滤网孔洞内卡设的杂物等进行抵压排出，便于弧形滤网后续的过滤工作，排出的杂物会落至第一处理区内，清洁效果好；
3、通过第二清洁件的设置，在驱使转动杆转动的过程中，转动杆的转动可以带动挡板自上而下的移动，挡板的下行会抵压带动刮料板向下移动，刮料板的向下移动会对箱体的内侧壁的杂物进行清洁刮擦处理，刮擦处理的杂物会落进第一处理区内，在后续的清理中，工作人员可以将第一处理区内的杂物进行集中处理，操作方便。
（发明人：沈守权;余忠伟;李凯波;陈志朋;管明强;赵灿;严孝同）
