公布日：2023.12.12
申请日：2023.09.13
分类号：C02F1/461(2023.01)I
摘要
本发明公开了一种物理化学组合凝聚法污水处理装置，包括防尘防溅箱，所述防尘防溅箱的下端安装有长条装的运输座，且在防尘防溅箱正下端设置有可以升降的油箱。本发明，通过将零件放置到用于运输的放置台上，在通过活动台与电动推杆的输送将放置好的零件输送到衔接台上，在通过升起设置的油箱，将零件进行包裹，而内部的油则会开始浸泡零件，从而避免了在入油时的油飞溅保护操作人员，在打开移动门观察零件，而浸泡的油也会往下滴落，进入油箱进行收集，在浸泡效果没问题后，静置一段时间，将多余的油滴落收集，同时另一侧的电动拉杆，嵌入到放置台中即可拉走零件，而油箱中的在可以对有在经过几次使用后进行回收更换，能很便捷的处理废油。
权利要求书

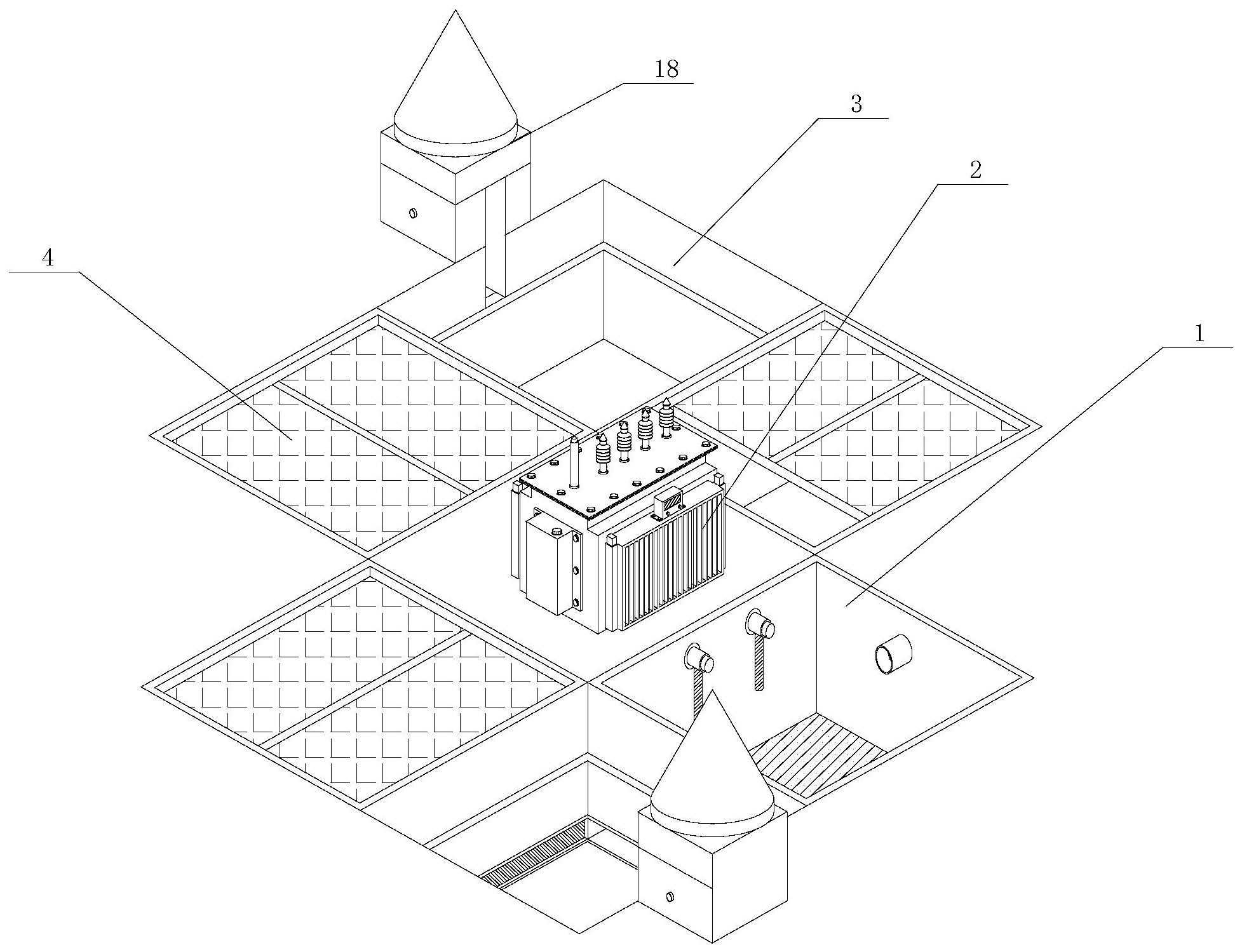

1.一种物理化学组合凝聚法污水处理装置，其特征在于：包括电解池(1)、处理电机(2)、杂质池(3)以及多功能门(4)，而在电解池(1)对污水处理时设置有通过利用物理化学组合凝聚法进行处理的处理装置；所述的处理装置包括有设置在电解池(1)中的控温结构，设置在杂质池(3)中的杂质回收结构以及设置在多功能门(4)上的清洁辅助结构。
2.根据权利要求1所述一种物理化学组合凝聚法污水处理装置，其特征在于：所述控温结构包括有设置在电解池(1)下端的导热板(7)，该导热板(7)为石英玻璃材质，且导热板(7)下端设置有硅胶层(8)，在硅胶层(8)的下端安装有加热板(9)。
3.根据权利要求1所述一种物理化学组合凝聚法污水处理装置，其特征在于：所述电解池(1)的外壁上分别设置有污水口(5)、排水口(6)以及电解正负杆(11)，该电解正负杆(11)的上端安装有调节伸缩杆(10)，而调节伸缩杆(10)的前端安装有触发开关(12)。
4.根据权利要求1所述一种物理化学组合凝聚法污水处理装置，其特征在于：所述的杂质回收结构包括有设置在杂质池(3)内部的回收槽(15)，该回收槽(15)的下端外壁上安装有回收口(16)，且该回收口(16)内侧还安装有升降阻隔门(17)。
5.根据权利要求2和3所述一种物理化学组合凝聚法污水处理装置，其特征在于：所述回收口(16)的一端还设置有连接口(13)，该连接口(13)是安装在电解池(1)底端的，且在连接口(13)的内部还设置有升降绝缘门(14)，且在回收口(16)和连接口(13)连接处还设置有密封胶圈(28)，固定安装在回收口(16)上。
6.根据权利要求4所述一种物理化学组合凝聚法污水处理装置，其特征在于：所述杂质池(3)的上端外侧还设置有辅助箱(18)，该辅助箱(18)的内侧设置有滑槽(19)，该滑槽(19)还设置在杂质池(3)形成一个长槽，而回收槽(15)的侧壁上设置有滑块嵌入在该滑槽(19)中，而在滑槽(19)内壁还设置有电动螺杆(27)，而回收槽(15)外壁上的滑块与电动螺杆(27)螺纹连接，所述的辅助箱(18)两侧还设置有增压水箱(20)，该增压水箱(20)的外壁上设置有安装口(21)。
7.根据权利要求1所述一种物理化学组合凝聚法污水处理装置，其特征在于：所述清洁辅助结构包括有设置在多功能门(4)内种中限位槽(22)，而在限位槽(22)的内侧设置有电动螺纹杆(26)，该电动螺纹杆(26)外壁上螺纹连接有螺纹卡块(25)，且螺纹卡块(25)的下端固定安装有清理铲(24)，而多功能门(4)的外端还设置有电动推杆(23)。
8.根据权利要求7所述一种物理化学组合凝聚法污水处理装置，其特征在于：所述电动螺纹杆(26)推动清理铲(24)移动后，清理铲(24)铲身会接触触发开关(12)。
发明内容
本发明的目的在于提供一种物理化学组合凝聚法污水处理装置，在使用该辅助机构时，首先通过将零件放置到用于运输的放置台上，在通过活动台与电动推杆的输送将放置好的零件输送到衔接台上，在通过升起设置的油箱，使得油箱将衔接台、放置台以及零件进行包裹，而内部的油则会开始浸泡零件，从而避免了在入油时的油飞溅，在不浪费油的同时，保护操作人员，而在浸泡了一端时间后，通过落下油箱，在打开移动门，观察零件浸泡的效果，而浸泡的油也会往下滴落，进入油箱进行收集，在浸泡效果没问题后，静置一段时间，将多余的油滴落收集，同时另一侧的电动拉杆，嵌入到放置台中即可拉走零件，而油箱中的在可以对有在经过几次使用后进行回收更换，能很便捷的处理废油，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种物理化学组合凝聚法污水处理装置，包括电解池、处理电机、杂质池以及多功能门，而在电解池对污水处理时设置有通过利用物理化学组合凝聚法进行处理的处理装置；所述的处理装置包括有设置在电解池中的控温结构，设置在杂质池中的杂质回收结构以及设置在多功能门上的清洁辅助结构。
在进一步的实施例中，所述控温结构包括有设置在电解池下端的导热板，该导热板为石英玻璃材质，且导热板下端设置有硅胶层，在硅胶层的下端安装有加热板。
在进一步的实施例中，所述电解池的外壁上分别设置有污水口、排水口以及电解正负杆，该电解正负杆的上端安装有调节伸缩杆，而调节伸缩杆的前端安装有触发开关。
在进一步的实施例中，所述的杂质回收结构包括有设置在杂质池内部的回收槽，该回收槽的下端外壁上安装有回收口，且该回收口内侧还安装有升降阻隔门。
在进一步的实施例中，所述回收口的一端还设置有连接口，该连接口是安装在电解池底端的，且在连接口的内部还设置有升降绝缘门，且在回收口和连接口连接处还设置有密封胶圈，固定安装在回收口上。
在进一步的实施例中，所述杂质池的上端外侧还设置有辅助箱，该辅助箱的内侧设置有滑槽，该滑槽还设置在杂质池形成一个长槽，而回收槽的侧壁上设置有滑块嵌入在该滑槽中，而在滑槽内壁还设置有电动螺杆，而回收槽外壁上的滑块与电动螺杆螺纹连接，所述的辅助箱两侧还设置有增压水箱，该增压水箱的外壁上设置有安装口。
在进一步的实施例中，所述清洁辅助结构包括有设置在多功能门内种中限位槽，而在限位槽的内侧设置有电动螺纹杆，该电动螺纹杆外壁上螺纹连接有螺纹卡块，且螺纹卡块的下端固定安装有清理铲，而多功能门的外端还设置有电动推杆。
在进一步的实施例中，所述电动螺纹杆推动清理铲移动后，清理铲铲身会接触触发开关。
与现有技术相比，本发明的有益效果是：
本发明，在使用时该装置时，首先用过设置的控温装置，在使用前先调节电解条件，首先对电解池进行加热，提高池子的温度，在通过处理电机对电解正负杆进行定时控制电解的时间，来提高电解池的效率和稳定性；
在通过的辅助清洁结构在处理过的水排出后，通过设置的清理铲对电解池进行刮动清理，将附着的杂质松动，在配合高压洗将杂质统一清理到杂质池中来保障电解池的清洁，提高后续的电解工作；
最后杂质会进入到回收槽中，通对回收槽的升起，来辅助工作人员对杂质进行回收处理，以便后续的二次利用，从而提高清理的效率。
（发明人：马士晶;马雪莹;林吉奎;林晓迎）
