公布日：2023.12.05
申请日：2023.09.11
分类号：C02F9/00(2023.01)I;B02C18/14(2006.01)I;B02C23/08(2006.01)I;C02F1/00(2023.01)N;C02F1/30(2023.01)N;C02F1/52(2023.01)N;C02F7/00(2006.01)N
摘要
本发明涉及一种高浊度污水一体化处理设备，包括沉淀粉碎箱、加药过滤箱和净水过滤箱，所述沉淀粉碎箱上设置有粉碎过滤机构，所述加药过滤箱上设置有搅拌沉淀机构，所述净水过滤箱上设置有净水过滤组件，所述粉碎过滤机构包括与沉淀粉碎箱一侧设置的进水通管，所述沉淀粉碎箱的左右两侧内壁均固定连接有加热板，所述沉淀粉碎箱的内壁设置有粉碎刀组，所述沉淀粉碎箱的顶部插接有投料过滤管。该高浊度污水一体化处理设备，通过设置的粉碎过滤机构，方便在使用时进行粉碎过滤和加药同时进行，加强水污水处理的效率，处理的铜丝还可将投料过滤管取出拆卸下来进行清洗，减少投料偏差较大不够均匀的情况。
权利要求书

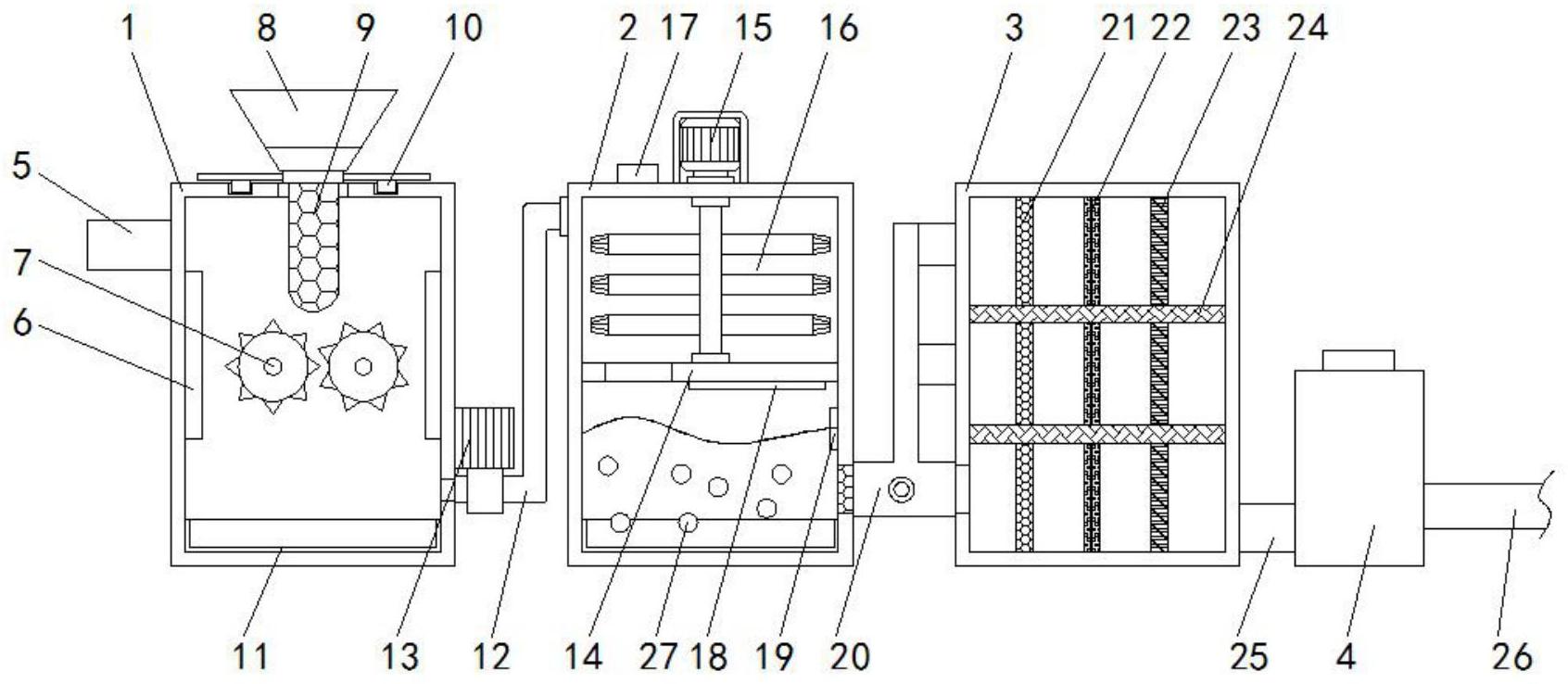

1.一种高浊度污水一体化处理设备，包括沉淀粉碎箱(1)、加药过滤箱(2)和净水过滤箱(3)，其特征在于：所述沉淀粉碎箱(1)上设置有粉碎过滤机构，所述加药过滤箱(2)上设置有搅拌沉淀机构，所述净水过滤箱(3)上设置有净水过滤组件；所述粉碎过滤机构包括与沉淀粉碎箱(1)一侧设置的进水通管(5)，所述沉淀粉碎箱(1)的左右两侧内壁均固定连接有加热板(6)，所述沉淀粉碎箱(1)的内壁设置有粉碎刀组(7)，所述沉淀粉碎箱(1)的顶部插接有投料过滤管(9)，所述投料过滤管(9)的顶部固定连接有进药斗(8)，所述进药斗(8)的外侧固定连接有插接板(10)，所述沉淀粉碎箱(1)与加药过滤箱(2)之间固定连接的连通管(12)，所述连通管(12)的外侧设置有污水提升水泵(13)；所述搅拌沉淀机构包括与加药过滤箱(2)固定连接的电机(15)，所述加药过滤箱(2)的内部固定连接有分隔板(14)，所述电机(15)的输出端固定连接有与分隔板(14)转动连接的搅拌轴(16)，所述分隔板(14)的底部固定连接有消毒杀菌灯(18)，所述加药过滤箱(2)上设置有曝气发生器(19)，所述加药过滤箱(2)和沉淀粉碎箱(1)的内底壁均设置有取放仓(11)，加药过滤箱(2)和净水过滤箱(3)之间固定连接有流通对应管(20)，所述加药过滤箱(2)的顶部固定连接有加药管(17)，所述加药过滤箱(2)的内侧设置有吸油棉(27)；所述净水过滤组件包括位于净水过滤箱(3)内侧的网孔过滤板(21)、生物过滤层(22)和平板陶瓷过滤层(23)，所述网孔过滤板(21)、生物过滤层(22)和平板陶瓷过滤层(23)上穿插连接有活性炭过滤板(24)，所述净水过滤箱(3)的右侧固定连接与出水管(25)，所述出水管(15)的右侧固定连接有透明容器(4)，所述透明容器(4)的一侧设置有排水管(26)。
2.根据权利要求1所述的一种高浊度污水一体化处理设备，其特征在于：所述沉淀粉碎箱(1)的顶部开设有贯穿孔，所述投料过滤管(9)通过贯穿孔延伸至沉淀粉碎箱(1)的内部。
3.根据权利要求2所述的一种高浊度污水一体化处理设备，其特征在于：所述投料过滤管(9)的顶部开设有卡槽，所述插接板(10)通过卡槽与沉淀粉碎箱(1)卡接。
4.根据权利要求3所述的一种高浊度污水一体化处理设备，其特征在于：所述分隔板(14)的内部开设有流水孔，且流水孔用于沉淀粉碎箱(1)内部的污水流通沉淀。
5.根据权利要求4所述的一种高浊度污水一体化处理设备，其特征在于：所述沉淀粉碎箱(1)和加药过滤箱(2)的右侧均开设有通水孔，且通水孔上设置有过滤网。
6.根据权利要求5所述的一种高浊度污水一体化处理设备，其特征在于：所述流通对应管(20)的外侧固定连接有阀门，所述净水过滤箱(3)一侧设置有与净水过滤箱(3)相对应的连接孔。
7.根据权利要求6所述的一种高浊度污水一体化处理设备，其特征在于：所述网孔过滤板(21)、生物过滤层(22)和平板陶瓷过滤层(23)与活性炭过滤板(24)穿插后形成多个过滤空间，所述流通对应管(20)与过滤空间位置对应。
8.根据权利要求7所述的一种高浊度污水一体化处理设备，其特征在于：所述透明容器(4)的顶部设置有水质提取管，且水质提取管上设置有活动盖。
9.根据权利要求8所述的一种高浊度污水一体化处理设备，其特征在于：所述粉碎刀组(7)的一侧设置有位于沉淀粉碎箱(1)外侧的驱动马达，驱动马达用于驱动粉碎刀组(7)转动。
10.根据权利要求9所述的一种高浊度污水一体化处理设备，其特征在于：所述沉淀粉碎箱(1)和加药过滤箱(2)的正面设置有密封门，且密封门位于取放仓(11)的正面。
发明内容
针对现有技术的不足，本发明提供了一种高浊度污水一体化处理设备，具备方便进行投料和过滤效率等优点，解决了存在沉淀投料显的尤为不便，投料与污水接触不均出现沉淀反应效果和效率低的情况出现，而且污水处理过滤污水的效果不够平均，污水过滤排出前没有对污水的清浊程度进行观察等情况的问题。
为实现上述方便进行投料和过滤效率目的，本发明提供如下技术方案：一种高浊度污水一体化处理设备，包括沉淀粉碎箱、加药过滤箱和净水过滤箱，所述沉淀粉碎箱上设置有粉碎过滤机构，所述加药过滤箱上设置有搅拌沉淀机构，所述净水过滤箱上设置有净水过滤组件；
所述粉碎过滤机构包括与沉淀粉碎箱一侧设置的进水通管，所述沉淀粉碎箱的左右两侧内壁均固定连接有加热板，所述沉淀粉碎箱的内壁设置有粉碎刀组，所述沉淀粉碎箱的顶部插接有投料过滤管，所述投料过滤管的顶部固定连接有进药斗，所述进药斗的外侧固定连接有插接板，所述沉淀粉碎箱与加药过滤箱之间固定连接的连通管，所述连通管的外侧设置有污水提升水泵；
所述搅拌沉淀机构包括与加药过滤箱固定连接的电机，所述加药过滤箱的内部固定连接有分隔板，所述电机的输出端固定连接有与分隔板转动连接的搅拌轴，所述分隔板的底部固定连接有消毒杀菌灯，所述加药过滤箱上设置有曝气发生器，所述加药过滤箱和沉淀粉碎箱的内底壁均设置有取放仓，加药过滤箱和净水过滤箱之间固定连接有流通对应管，所述加药过滤箱的顶部固定连接有加药管，所述加药过滤箱的内侧设置有吸油棉；
所述净水固定组件包括位于净水过滤箱内侧的网孔过滤板、生物过滤层和平板陶瓷过滤层，所述过滤板、生物过滤层和平板陶瓷过滤层上穿插连接有活性炭过滤板，所述净水过滤箱的右侧固定连接与出水管，所述出水管的右侧固定连接有透明容器，所述透明容器的一侧设置有排水管。
进一步，所述沉淀粉碎箱的顶部开设有贯穿孔，所述投料过滤管通过贯穿孔延伸至沉淀粉碎箱的内部。
进一步，所述投料过滤管的顶部开设有卡槽，所述插接板通过卡槽与沉淀粉碎箱卡接。
进一步，所述分隔板的内部开设有流水孔，且流水孔用于沉淀粉碎箱内部的污水流通沉淀。
进一步，所述沉淀粉碎箱和加药过滤箱的右侧均开设有通水孔，且通水孔上设置有过滤网。
进一步，所述流通对应管的外侧固定连接有阀门，所述净水过滤箱一侧设置有与净水过滤箱相对应的连接孔。
进一步，所述网孔过滤板、生物过滤层和平板陶瓷过滤层与活性炭过滤板穿插后形成多个过滤空间，所述流通对应管与过滤空间位置对应。
进一步，所述透明容器的顶部设置有水质提取管，且水质提取管上设置有活动盖。
进一步，所述粉碎刀组的一侧设置有位于沉淀粉碎箱外侧的驱动马达，驱动马达用于驱动粉碎刀组转动。
进一步，所述沉淀粉碎箱和加药过滤箱的正面设置有密封门，且密封门位于取放仓的正面。
与现有技术相比，本发明提供了一种高浊度污水一体化处理设备，具备以下有益效果：
1、该高浊度污水一体化处理设备，通过设置的粉碎过滤机构，方便在使用时进行粉碎过滤和加药同时进行，加强水污水处理的效率，处理的铜丝还可将投料过滤管取出拆卸下来进行清洗，减少投料偏差较大不够均匀的情况。
2、该高浊度污水一体化处理设备，通过设置的搅拌沉淀机构，方便在使用时加入需要进行沉淀反应的药剂后，药剂先与污水进行初步搅拌后，落入到底部的进行沉淀过滤，同时消毒杀菌灯和曝气发生器同时运行对污水进行处理，处理后利用净水过滤组件进行均匀过滤后在排出去，有效的提高污水进行处理的效率，解决了会存在沉淀投料显的尤为不便，投料与污水接触不均出现沉淀反应效果和效率低的情况出现，而且污水处理过滤污水的效果不够平均，污水过滤排出前没有对污水的清浊程度进行观察等情况的问题。
（发明人：刘谨铭;罗勇;堵莉）
