公布日：2023.05.02
申请日：2022.12.29
分类号：C02F1/00(2023.01)I
摘要
本发明提供一种循环式污水处理装置，包括污水处理装置本体，所述污水处理装置本体包括过滤机构、混合罐、水质检测仪和清洁组件，所述过滤机构的底端设置有一级通道和二级通道，且一级通道和二级通道的中间均安装有独立的水质检测仪，所述一级通道和二级通道的底部安装有混合罐，所述混合罐的侧边底部通过管道与压力泵连接，该循环式污水处理装置在过滤机构的内部设置有清洁组件，通过电机驱动清洁组件进行周期性的转动循环，即可将过滤机构内部产生的残渣进行清除，提高了整体的过滤效率，并延长了滤网的使用寿命，通过后续的净化循环，对滤网的表面形成水平方向上的冲击效果，提高了自清洁的效果。
权利要求书

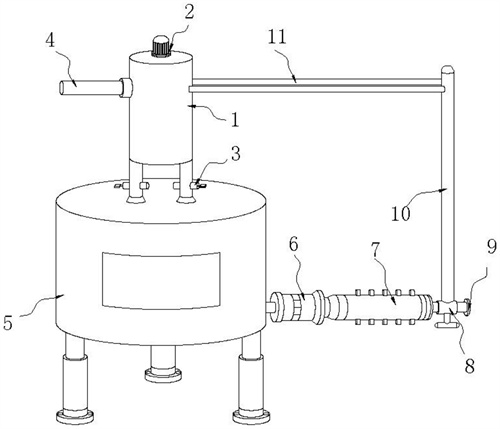

1.一种循环式污水处理装置，包括污水处理装置本体，其特征在于：所述污水处理装置本体包括过滤机构（1）、混合罐（5）、水质检测仪（3）和清洁组件（13），所述过滤机构（1）的底端设置有一级通道（16）和二级通道（17），且一级通道（16）和二级通道（17）的中间均安装有独立的水质检测仪（3），所述一级通道（16）和二级通道（17）的底部安装有混合罐（5），所述混合罐（5）的侧边底部通过管道与压力泵（6）连接，所述压力泵（6）的另一端安装有滤芯（7），所述滤芯（7）的末端设置有三通阀（8），所述三通阀（8）分别和排水口（9）、循环管道（10）相连接，所述循环管道（10）的顶部设置有分流管道（11），所述清洁组件（13）安装在过滤机构（1）的内部，所述过滤机构（1）的底端安装有滤网（18），所述滤网（18）的底部设置有底板（15），所述过滤机构（1）的顶部侧边安装有进水管道（4），所述过滤机构（1）的内部安装有过滤套筒（14），所述过滤套筒（14）的底端安装有底板（15），所述滤网（18）铺设在过滤套筒（14）的内部，且清洁组件（13）的底端按压在滤网（18）的顶部，所述滤网（18）的表面设置有缺口（19），所述滤网（18）的侧边与过滤套筒（14）的内壁固定连接，所述过滤套筒（14）的内部通过缺口（19）部分与底部的底板（15）部分相连通，所述进水管道（4）和分流管道（11）的出水口部分均指向过滤套筒（14）的内侧，所述清洁组件（13）包括刮板（23）和驱动轴（12），所述驱动轴（12）的顶端与电机（2）相连，所述驱动轴（12）的表面与多个刮板（23）部分进行连接，所述刮板（23）的顶部末端安装有对接管道（24），所述刮板（23）的底部一侧设置有冲水孔（26），所述刮板（23）底部的另一侧设置有橡胶条（25），所述橡胶条（25）的底部按压在滤网（18）的表面，所述电机（2）的外壳部分通过使用螺丝固定安装在过滤机构（1）的顶部位置，所述对接管道（24）的顶部与分流管道（11）的出水口部分处于同一平面内，且对接管道（24）通过驱动轴（12）的转动与分流管道（11）部分进行连接贴合，所述底板（15）的表面设置有排渣仓（22）、一级过滤仓（20）和二级过滤仓（21），且排渣仓（22）、一级过滤仓（20）和二级过滤仓（21）之间均通过隔板进行隔开，所述排渣仓（22）的顶部与滤网（18）的缺口（19）部分相对齐，所述滤网（18）将一级过滤仓（20）和二级过滤仓（21）的顶部进行覆盖遮挡。
2.根据权利要求1所述的一种循环式污水处理装置，其特征在于：所述一级过滤仓（20）的底端与一级通道（16）部分相连接，所述二级过滤仓（21）的底端与二级通道（17）部分相连接。
3.根据权利要求1所述的一种循环式污水处理装置，其特征在于：所述水质检测仪（3）包括显示屏（32）和集水管（28），所述一级通道（16）和二级通道（17）的表面均设置有监测套壳（27），所述集水管（28）安装在监测套壳（27）的内部，所述集水管（28）的中间穿插有支撑杆（31），所述支撑杆（31）的表面安装有密封端盖（30），所述支撑杆（31）的末端设置有显示屏（32）。
4.根据权利要求3所述的一种循环式污水处理装置，其特征在于：所述密封端盖（30）通过侧边的螺纹结构旋装在监测套壳（27）的端部，所述集水管（28）的底端设置有多个限流孔（29），所述集水管（28）的内壁上安装有电极探头。
发明内容
针对现有技术存在的不足，本发明目的是提供一种循环式污水处理装置，以解决上述背景技术中提出的问题，本发明提供了多次循环功能，能够实现自清洁功能，延长了过滤结构的使用寿命，对于滤芯设备的过滤能效提供了更加准确的数据参考。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种循环式污水处理装置，包括污水处理装置本体，所述污水处理装置本体包括过滤机构、混合罐、水质检测仪和清洁组件，所述过滤机构的底端设置有一级通道和二级通道，且一级通道和二级通道的中间均安装有独立的水质检测仪，所述一级通道和二级通道的底部安装有混合罐，所述混合罐的侧边底部通过管道与压力泵连接，所述压力泵的另一端安装有滤芯，所述滤芯的末端设置有三通阀，所述三通阀分别和排水口、循环管道部分相连接，所述循环管道的顶部设置有分流管道，所述清洁组件安装在过滤机构的内部，所述过滤机构的底端安装有滤网，所述滤网的底部设置有底板。
进一步的，所述过滤机构的内部安装有过滤套筒，所述过滤套筒的底端安装有底板，所述滤网铺设在过滤套筒的内部，且清洁组件的底端按压在滤网的顶部，所述滤网的表面设置有缺口。
进一步的，所述滤网的侧边与过滤套筒的内壁固定连接，所述过滤套筒的内部通过缺口部分与底部的底板部分相连通，所述进水管道和分流管道的出水口部分均指向过滤套筒的内侧。
进一步的，所述清洁组件包括刮板和驱动轴，所述驱动轴的顶端与电机相连，所述驱动轴的表面与多个刮板部分进行连接。
进一步的，所述刮板的顶部末端安装有对接管道，所述刮板的底部一侧设置有冲水孔，所述刮板底部的另一侧设置有橡胶条，所述橡胶条的底部按压在滤网的表面。
进一步的，所述电机的外壳部分通过使用螺丝固定安装在过滤机构的顶部位置，所述对接管道的顶部与分流管道的出水口部分处于同一平面内，且对接管道通过驱动轴的转动与分流管道部分进行连接贴合。
进一步的，所述底板的表面设置有排渣仓、一级过滤仓和二级过滤仓，且排渣仓、一级过滤仓和二级过滤仓之间均通过隔板进行隔开，所述排渣仓的顶部与滤网的缺口部分相对齐，所述滤网将一级过滤仓和二级过滤仓的顶部进行覆盖遮挡。
进一步的，所述一级过滤仓的底端与一级通道部分相连接，所述二级过滤仓的底端与二级通道部分相连接。
进一步的，所述水质检测仪包括显示屏和集水管，所述一级通道和二级通道的表面均设置有监测套壳，所述集水管安装在监测套壳的内部，所述集水管的中间穿插有支撑杆，所述支撑杆的表面安装有密封端盖，所述支撑杆的末端设置有显示屏。
进一步的，所述密封端盖通过侧边的螺纹结构旋装在监测套壳的端部，所述集水管的底端设置有多个限流孔，所述集水管的内壁上安装有电极探头。
本发明的有益效果：本发明的一种循环式污水处理装置，包括污水处理装置本体，所述污水处理装置本体包括过滤机构、电机、水质检测仪、进水管道、混合罐、压力泵、滤芯、三通阀、排水口、循环管道、分流管道、驱动轴、清洁组件、过滤套筒、底板、一级通道、二级通道、滤网、缺口、一级过滤仓、二级过滤仓、排渣仓、刮板、对接管道、橡胶条、冲水孔、监测套壳、集水管、限流孔、密封端盖、支撑杆、显示屏。
1.该循环式污水处理装置在过滤机构的内部设置有清洁组件，通过电机驱动清洁组件进行周期性的转动循环，即可将过滤机构内部产生的残渣进行清除，提高了整体的过滤效率，并延长了滤网的使用寿命。
2.该循环式污水处理装置通过后续的净化循环，将净化后的水流从清洁组件的内部流过，并通过控制冲水孔的大小提高水压，利用该水压对滤网的表面形成水平方向上的冲击效果，在一定程度上防止细小颗粒卡在滤网的内部，提高了自清洁的效果。
3.该循环式污水处理装置分别对第一次过滤后的水质和后续循环过程中的水质质量进行实时监测，将两个水质数据进行比对，即可判断出该设备中当前使用的滤芯具体过滤的能效，为滤芯的更换时间点提供了数据基础。
（发明人：杨俊波;詹亚高;陈士军）
