公布日：2023.11.10
申请日：2023.10.08
分类号：C02F1/78(2023.01)I;C02F1/48(2023.01)I;B01F31/60(2022.01)I
摘要
本发明公开了一种磁化污水处理装置，包括支架和设置在支架上方的处理罐，所述支架的侧面固定有支板，所述支板的顶部固定有臭氧罐，所述臭氧罐与处理罐之间通过导管连通，本发明涉及污水处理技术领域。该磁化污水处理装置，通过延伸轴带动空心轴转动，进而使得整个竖杆转动，同时旋轴随空心轴转动，在竖杆在转动过程中，使得贴合轮沿环形导轨上的环形槽转动，进而使得穿轴转动，在第一伞齿轮和第二伞齿轮的配合下带动旋轴进行自转，进而使得搅拌桨随空心轴整体移动的过程中还能随旋轴进行自转，同时驱动组件的设置，还能实现搅拌桨能实现左右往复运动，使得搅拌桨运动轨迹多样化，加快了臭氧的混合效率。
权利要求书

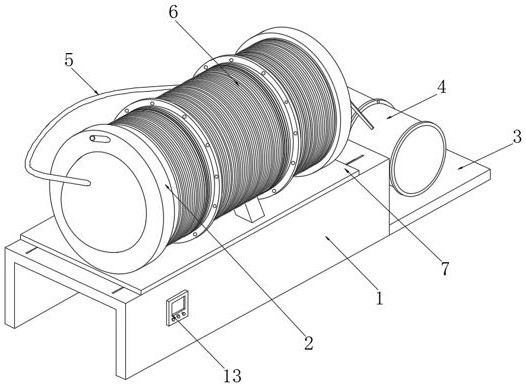

1.一种磁化污水处理装置，包括支架（1）和设置在支架（1）上方的处理罐（2），所述支架（1）的侧面固定有支板（3），所述支板（3）的顶部固定有臭氧罐（4），所述臭氧罐（4）与处理罐（2）之间通过导管（5）连通，所述处理罐（2）的表面缠绕固定有通电螺旋线圈（6），其特征在于：所述支架（1）的顶部滑动安装有滑板（7），所述处理罐（2）固定在滑板（7）的上方，所述处理罐（2）上设置有用于实现臭氧与污水混合的混合搅拌组件（8）；所述混合搅拌组件（8）包括固定在处理罐（2）一侧的双头电机（81），所述双头电机（81）的输出轴一端固定有延伸至处理罐（2）内部的延伸轴（82），所述延伸轴（82）的表面套设有空心轴（83），所述空心轴（83）的表面转动安装有旋轴（84），所述旋轴（84）至少设置有三个，所述旋轴（84）的表面固定有搅拌桨（85），所述搅拌桨（85）的表面固定有破碎凸起（86），所述空心轴（83）与处理罐（2）之间设置有带动搅拌桨（85）进行自转的传动机构（87），所述空心轴（83）与处理罐（2）之间还设置有带动空心轴（83）左右移动的驱动组件（88），所述双头电机（81）与支架（1）之间设置有带动滑板（7）左右往复滑动的推动组件（89）。
2.根据权利要求1所述的一种磁化污水处理装置，其特征在于：所述传动机构（87）包括固定在空心轴（83）表面的竖杆（871），所述竖杆（871）的表面贯穿转动有穿轴（872），所述穿轴（872）的表面转动有贴合轮（873），所述处理罐（2）的内壁滑动安装有环形导轨（874），所述环形导轨（874）至少设置有三个，中间所述环形导轨（874）的两侧均转动有转动环（8710），两侧所述环形导轨（874）的内侧也转动有转动环（8710），相邻两个所述转动环（8710）之间通过连杆（875）固定，所述环形导轨（874）的内壁开设有与贴合轮（873）相适配的环形槽（876），所述贴合轮（873）的表面固定有摩擦环（877），所述穿轴（872）的表面固定有第一伞齿轮（878），所述旋轴（84）的表面固定有与第一伞齿轮（878）相啮合的第二伞齿轮（879），所述竖杆（871）的表面设置有对环形槽（876）进行疏通防堵的疏通组件（9）。
3.根据权利要求2所述的一种磁化污水处理装置，其特征在于：所述疏通组件（9）包括固定在竖杆（871）表面的凸杆（91），所述凸杆（91）的表面固定有两个对称设置的折型推板（92），两个所述折型推板（92）分布在贴合轮（873）的两侧，所述折型推板（92）的端部固定有润滑层（93）。
4.根据权利要求2所述的一种磁化污水处理装置，其特征在于：所述驱动组件（88）包括固定在空心轴（83）表面的接触杆（881），所述接触杆（881）的一端与其中一个连杆（875）的表面固定，所述处理罐（2）的表面通过斜撑杆（882）固定有环体（883），所述环体（883）的侧面开设有缺口槽（884），所述处理罐（2）的内壁固定有固定环（885），所述固定环（885）与左侧环形导轨（874）之间固定有复位弹簧（886）。
5.根据权利要求4所述的一种磁化污水处理装置，其特征在于：所述接触杆（881）与环体（883）的侧面接触，所述环体（883）与空心轴（83）的圆心重合。
6.根据权利要求1所述的一种磁化污水处理装置，其特征在于：所述推动组件（89）包括固定在双头电机（81）输出轴另一端的挤压杆（891），所述支架（1）的顶部固定有圆柱体（892），所述圆柱体（892）的一端固定有与挤压杆（891）配合使用的光滑半球体（893），所述支架（1）的顶部固定有弹簧块（894），所述弹簧块（894）与滑板（7）之间固定有归位弹簧（895）。
7.根据权利要求1所述的一种磁化污水处理装置，其特征在于：所述处理罐（2）的表面连通有进水管（10），所述处理罐（2）的下方连通有出水管（11），所述出水管（11）的一端依次贯穿滑板（7）、支架（1），所述支架（1）的上方开设有与出水管（11）相适配的条形槽（12），所述支架（1）的前方固定有控制器（13）。
8.根据权利要求1所述的一种磁化污水处理装置，其特征在于：所述延伸轴（82）的表面固定有限位棱（14），所述空心轴（83）的内壁开设有与限位棱（14）相适配的限位槽（15）。
发明内容
针对现有技术的不足，本发明提供了一种磁化污水处理装置，解决了上述背景技术提到的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种磁化污水处理装置，包括支架和设置在支架上方的处理罐，所述支架的侧面固定有支板，所述支板的顶部固定有臭氧罐，所述臭氧罐与处理罐之间通过导管连通，所述处理罐的表面缠绕固定有通电螺旋线圈，所述支架的顶部滑动安装有滑板，所述处理罐固定在滑板的上方，所述处理罐上设置有用于实现臭氧与污水混合的混合搅拌组件；所述混合搅拌组件包括固定在处理罐一侧的双头电机，所述双头电机的输出轴一端固定有延伸至处理罐内部的延伸轴，所述延伸轴的表面套设有空心轴，所述空心轴的表面转动安装有旋轴，所述旋轴至少设置有三个，所述旋轴的表面固定有搅拌桨，所述搅拌桨的表面固定有破碎凸起，所述空心轴与处理罐之间设置有带动搅拌桨进行自转的传动机构，所述空心轴与处理罐之间还设置有带动空心轴左右移动的驱动组件，所述双头电机与支架之间设置有带动滑板左右往复滑动的推动组件。
优选的，所述传动机构包括固定在空心轴表面的竖杆，所述竖杆的表面贯穿转动有穿轴，所述穿轴的表面转动有贴合轮，所述处理罐的内壁滑动安装有环形导轨，所述环形导轨至少设置有三个，中间所述环形导轨的两侧均转动有转动环，两侧所述环形导轨的内侧也转动有转动环，相邻两个所述转动环之间通过连杆固定，所述环形导轨的内壁开设有与贴合轮相适配的环形槽，所述贴合轮的表面固定有摩擦环，所述穿轴的表面固定有第一伞齿轮，所述旋轴的表面固定有与第一伞齿轮相啮合的第二伞齿轮，所述竖杆的表面设置有对环形槽进行疏通防堵的疏通组件。
优选的，所述疏通组件包括固定在竖杆表面的凸杆，所述凸杆的表面固定有两个对称设置的折型推板，两个折型推板分布在贴合轮的两侧，所述折型推板的端部固定有润滑层。
优选的，所述驱动组件包括固定在空心轴表面的接触杆，所述接触杆的一端与其中一个连杆的表面固定，所述处理罐的表面通过斜撑杆固定有环体，所述环体的侧面开设有缺口槽，所述处理罐的内壁固定有固定环，所述固定环与左侧环形导轨之间固定有复位弹簧。
优选的，所述接触杆与环体的侧面接触，所述环体与空心轴的圆心重合。
优选的，所述推动组件包括固定在双头电机输出轴另一端的挤压杆，所述支架的顶部固定有圆柱体，所述圆柱体的一端固定有与挤压杆配合使用的光滑半球体，所述支架的顶部固定有弹簧块，所述弹簧块与滑板之间固定有归位弹簧。
优选的，所述处理罐的表面连通有进水管，所述处理罐的下方连通有出水管，所述出水管的一端依次贯穿滑板、支架，所述支架的上方开设有与出水管相适配的条形槽，所述支架的前方固定有控制器。
优选的，所述延伸轴的表面固定有限位棱，所述空心轴的内壁开设有与限位棱相适配的限位槽。
本发明提供了一种磁化污水处理装置。与现有技术相比具备以下有益效果：该磁化污水处理装置，通过延伸轴带动空心轴转动，进而使得整个竖杆转动，同时旋轴随空心轴转动，在竖杆在转动过程中，使得贴合轮沿环形导轨上的环形槽转动，进而使得穿轴转动，在第一伞齿轮和第二伞齿轮的配合下带动旋轴进行自转，进而使得搅拌桨随空心轴整体移动的过程中还能随旋轴进行自转，同时驱动组件的设置，还能实现搅拌桨能实现左右往复运动，使得搅拌桨运动轨迹多样化，加快了臭氧的混合效率，同时推动组件的设置，使得整个处理罐能左右往复抖动，进而使得其内部的污水能得到震荡，进一步提高臭氧在投入后的混合效率，臭氧与污水能混合更加充分，减少混合时间，提高污水的处理效率，整个过程只需一个双轴电机驱动即可，不需要大量电器元件，使用成本低，其中疏通组件的设置，有效避免了环形槽内的杂质影响贴合轮的转动，使得搅拌桨能顺利自转，避免卡死现象发生。
（发明人：盖树光;刘玉涛;李忠华;周文祥）
