公布日：2023.12.22
申请日：2023.11.21
分类号：C02F1/04(2023.01)I;C02F1/00(2023.01)I;C07D233/92(2006.01)I;C02F103/36(2006.01)N;C02F1/52(2023.01)N
摘要
本发明公开了一种二甲硝咪唑生产废水收纳装置及方法，涉及废水处理技术领域。本发明包括处理罐，所述处理罐的内部密封滑动连接有内活塞板，所述处理罐的底部设置有进气管，所述内活塞板的内部开设有烘干腔，所述烘干腔的顶部设置有能自动开关的进料口，还包括收纳架，所述收纳架的内部设置有收纳囊，所述收纳囊与所述排液管相连通。本发明利用原本的负压自动加速对废液进行过滤，且减压浓缩与过滤在同一设备中进行，能极大的提高处理效率高，同时减压浓缩温度与2-甲基-5-硝基咪唑析出温度相同，进一步提高能源利用率，同时能利用加热温度对烘干腔中2-甲基-5-硝基咪唑晶体进行烘干，烘干后的晶体通过底杆排出即可，处理成本低。
权利要求书

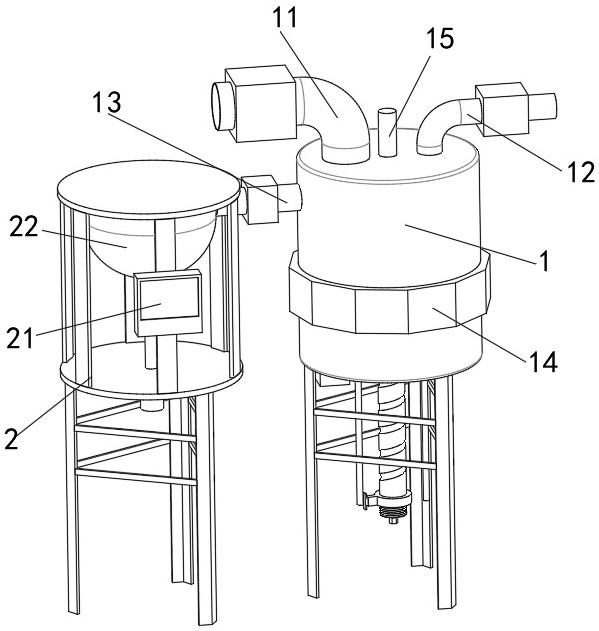

1.一种二甲硝咪唑生产废水收纳装置，包括处理罐（1），其特征在于：所述处理罐（1）的顶部设置有进液管（11）与减压管（12），废水通过进液管（11）进入处理罐（1）中，减压管（12）与能与外界负压设备相连接，所述处理罐（1）的外侧设置有排液管（13），所述处理罐（1）的内部设置有滤网（16），所述排液管（13）位于进液管（11）与滤网（16）之间，所述处理罐（1）的内部密封滑动连接有内活塞板（3），所述处理罐（1）的底部设置有进气管（18），所述处理罐（1）的外侧设置有加热装置（14），所述处理罐（1）的顶部安装有温度传感器（15）；所述内活塞板（3）的内部开设有烘干腔，所述烘干腔的顶部设置有能自动开关的进料口，所述内活塞板（3）的底部设置有中空的底杆（31），所述底杆（31）与所述烘干腔相连通；还包括收纳架（2），所述收纳架（2）位于处理罐（1）的左侧，所述收纳架（2）的内部设置有收纳囊（22），所述收纳囊（22）与所述排液管（13）相连通，所述收纳囊（22）的底部设置有排液软管（23）。
2.根据权利要求1所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，所述进液管（11）、减压管（12）、排液管（13）、进气管（18）与排液软管（23）上均安装有电磁阀，所述收纳架（2）的外侧安装有控制器（21），所述控制器（21）能控制所有电磁阀通断。
3.根据权利要求1所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，所述进料口的内壁铰接有多组阀板（34），多组所述阀板（34）呈环形分布在进料口中，且多组阀板（34）展开时能将进料口密封，所述阀板（34）的底部均设置有从动轮（35），所述烘干腔的内部转动安装有主动齿环（36），所述主动齿环（36）同时与所有的从动轮（35）相啮合。
4.根据权利要求3所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，所述阀板（34）呈弧形爪状设计，且相邻阀板（34）不在同一平面上。
5.根据权利要求4所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，所述底杆（31）的顶部开设有料口，所述料口的半径小于底杆（31）的内径，所述底杆（31）的内部设置有支架（39），所述支架（39）的内部开设有滑孔，所述滑孔的内部滑动连接有阀塞（310），所述阀塞（310）能将料口堵住，所述阀塞（310）与所述支架（39）之间设置有顶簧（311），所述顶簧（311）用于驱动阀塞（310）远离支架（39），所述阀塞（310）的顶部设置有传动轴（312）；所述主动齿环（36）的底部设置有横撑（37），所述横撑（37）的内部开设有轴孔，所述传动轴（312）穿过轴孔，所述传动轴（312）的外侧设置有轴键，所述轴孔的内壁设置有键槽，所述轴键滑动连接在键槽中。
6.根据权利要求5所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，所述料口与阀塞（310）均呈锥形设计。
7.根据权利要求6所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，所述横撑（37）的底部倾斜设置有多组翻刮片（38）。
8.根据权利要求7所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，所述底杆（31）的外侧开设有螺旋槽，所述处理罐（1）的底部开设有杆孔，所述底杆（31）贯穿杆孔，所述杆孔的内壁设置有凸块，所述凸块卡接在螺旋槽中，所述杆孔的底部设置有密封套（19），所述底杆（31）的底部设置有气管连接头（33），所述气管连接头（33）能与外界负压设备相连接，所述底杆（31）的外侧滑动连接有伸缩杆（32）；所述处理罐（1）的底部设置有两组挡杆（110），两组所述挡杆（110）关于杆孔对称设置，所述伸缩杆（32）完全伸出时，能与挡杆（110）碰撞。
9.根据权利要求8所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，所述阀塞（310）的底部开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹连接头（314），所述螺纹连接头（314）的底部设置有挡网（313），所述挡网（313）的底部设置有旋钮，所述旋钮延伸至底杆（31）的外侧。
10.一种二甲硝咪唑生产废水收纳方法，采用如权利要求1-9任一项所述的一种二甲硝咪唑生产废水收纳装置，其特征在于，包括以下步骤：S1、将废水引入处理罐（1）中，然后利用负压设备使处理罐（1）内部减压，同时将设备加热到45℃，完成废水的减压浓缩，且浓缩废液在45℃下析出2-甲基-5-硝基咪唑晶体；S2、然后通过进气管（18）使处理罐（1）下方进气，此时内活塞板（3）的两端气压不同，且下方气压大于上方气压，气压推动内活塞板（3）上升，内活塞板（3）将浓缩的废水通过滤网（16）压入收纳囊（22）中，完成废液过滤；S3、过滤出的2-甲基-5-硝基咪唑晶体位于内活塞板（3）与滤网（16）之间，然后打开进料口，2-甲基-5-硝基咪唑晶体落入烘干腔中，利用下次处理的加热温度进行烘干，烘干一端时间后，使负压设备接通底杆（31），将干燥的2-甲基-5-硝基咪唑晶体吸出，完成2-甲基-5-硝基咪唑过滤收纳处理。
发明内容
本发明的目的在于：为解决废水处理效率低与处理成本高的问题，本发明提供了一种二甲硝咪唑生产废水收纳装置及方法。
本发明为了实现上述目的具体采用以下技术方案：一种二甲硝咪唑生产废水收纳装置，包括处理罐，所述处理罐的顶部设置有进液管与减压管，废水通过进液管进入处理罐中，减压管与能与外界负压设备相连接，所述处理罐的外侧设置有排液管，所述处理罐的内部设置有滤网，所述排液管位于进液管与滤网之间，所述处理罐的内部密封滑动连接有内活塞板，所述处理罐的底部设置有进气管，所述处理罐的外侧设置有加热装置，所述处理罐的顶部安装有温度传感器；所述内活塞板的内部开设有烘干腔，所述烘干腔的顶部设置有能自动开关的进料口，所述内活塞板的底部设置有中空的底杆，所述底杆与所述烘干腔相连通；还包括收纳架，所述收纳架位于处理罐的左侧，所述收纳架的内部设置有收纳囊，所述收纳囊与所述排液管相连通，所述收纳囊的底部设置有排液软管。
进一步地，所述进液管、减压管、排液管、进气管与排液软管上均安装有电磁阀，所述收纳架的外侧安装有控制器，所述控制器能控制所有电磁阀通断。
进一步地，所述进料口的内壁铰接有多组阀板，多组所述阀板呈环形分布在进料口中，且多组阀板展开时能将进料口密封，所述阀板的底部均设置有从动轮，所述烘干腔的内部转动安装有主动齿环，所述主动齿环同时与所有的从动轮相啮合。
进一步地，所述阀板呈弧形爪状设计，且相邻阀板不在同一平面上。
进一步地，所述底杆的顶部开设有料口，所述料口的半径小于底杆的内径，所述底杆的内部设置有支架，所述支架的内部开设有滑孔，所述滑孔的内部滑动连接有阀塞，所述阀塞能将料口堵住，所述阀塞与所述支架之间设置有顶簧，所述顶簧用于驱动阀塞远离支架，所述阀塞的顶部设置有传动轴；所述主动齿环的底部设置有横撑，所述横撑的内部开设有轴孔，所述传动轴穿过轴孔，所述传动轴的外侧设置有轴键，所述轴孔的内壁设置有键槽，所述轴键滑动连接在键槽中。
进一步地，所述料口与阀塞均呈锥形设计。
进一步地，所述横撑的底部倾斜设置有多组翻刮片。
进一步地，所述底杆的外侧开设有螺旋槽，所述处理罐的底部开设有杆孔，所述底杆贯穿杆孔，所述杆孔的内壁设置有凸块，所述凸块卡接在螺旋槽中，所述杆孔的底部设置有密封套，所述底杆的底部设置有气管连接头，所述气管连接头能与外界负压设备相连接，所述底杆的外侧滑动连接有伸缩杆；所述处理罐的底部设置有两组挡杆，两组所述挡杆关于杆孔对称设置，所述伸缩杆完全伸出时，能与挡杆碰撞。
进一步地，所述阀塞的底部开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹连接头，所述螺纹连接头的底部设置有挡网，所述挡网的底部设置有旋钮，所述旋钮延伸至底杆的外侧。
一种二甲硝咪唑生产废水收纳方法，包括以下步骤：S1、将废水引入处理罐中，然后利用负压设备使处理罐内部减压，同时将设备加热到45℃，完成废水的减压浓缩，且浓缩废液在45℃下析出2-甲基-5-硝基咪唑晶体；S2、然后通过进气管使处理罐下方进气，此时内活塞板的两端气压不同，且下方气压大于上方气压，气压推动内活塞板上升，内活塞板将浓缩的废水通过滤网压入收纳囊中，完成废液过滤；S3、过滤出的2-甲基-5-硝基咪唑晶体位于内活塞板与滤网之间，然后打开进料口，2-甲基-5-硝基咪唑晶体落入烘干腔中，利用下次处理的加热温度进行烘干，烘干一端时间后，使负压设备接通底杆，将干燥的2-甲基-5-硝基咪唑晶体吸出，完成2-甲基-5-硝基咪唑过滤收纳处理。
本发明的有益效果如下：本发明通过减压管与外界负压设备相连接，利用外界负压设备使处理罐内部压强减小，同时对处理罐进行加热，使废水中的水在低压低温环境下快速蒸发，进而完成减压浓缩，减压浓缩完成后，使进气管进气，此时内活塞板在外界大气压作用下自动上升，废水通过滤网完成过滤，利用原本的负压自动加速对废液进行过滤，且减压浓缩与过滤在同一设备中进行，能极大的提高处理效率高，同时减压浓缩温度与2-甲基-5-硝基咪唑析出温度相同，进一步提高能源利用率。
本发明通过滤网设置在上方，废水进入时由上而下通过滤网进行一次过滤，去除部分杂质，能提高2-甲基-5-硝基咪唑析出效率，然后内活塞板在外界大气压作用下自动上升时，废水由下而上再次进行过滤，两次过滤利用不同的过滤面，过滤效果好。
本发明通过在内活塞板中设置烘干腔，当内活塞板在外界大气压作用下自动上升时，废水通过滤网完成过滤，过滤后的2-甲基-5-硝基咪唑晶体位于滤网与内活塞板之间，然后打开进料口，2-甲基-5-硝基咪唑晶体在重力的作用下落入烘干腔中，下次进行废水处理时，能利用加热温度对烘干腔中2-甲基-5-硝基咪唑晶体进行烘干，烘干后的晶体通过底杆排出即可，能源利用率高，无需额外使用烘干设备，处理成本低。
（发明人：唐仪财;张磊;张娟;王通一;钟凯旋;曹健）
