公布日：2023.10.27
申请日：2023.03.03
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N
摘要
本发明公开了一种低能耗一体化污水处理装置，包括沉降筒，所述沉降筒的外侧固定连接有收集装置，所述二级处理装置的顶部固定连接有光伏板，所述二级处理装置的正面安装有第二透明板，所述二级处理装置的右侧固定连接有蓄电池，所述二级处理装置的右侧固定连接有抽水泵，所述抽水泵的右侧出水口固定连接有出水管，本发明涉及污水处理技术领域；该低能耗一体化污水处理装置，通过水进入处理池后，经过投放口投放污水处理剂，可以与水结合生成胶体进而吸附水中的细菌与杂质，得到符合排放标准的污水，胶体会通过处理块沉淀在处理池底部，通过抽水泵将处理好的污水排出，将处理池的顶盖换成光伏板进行发电进一步降低能耗。
权利要求书

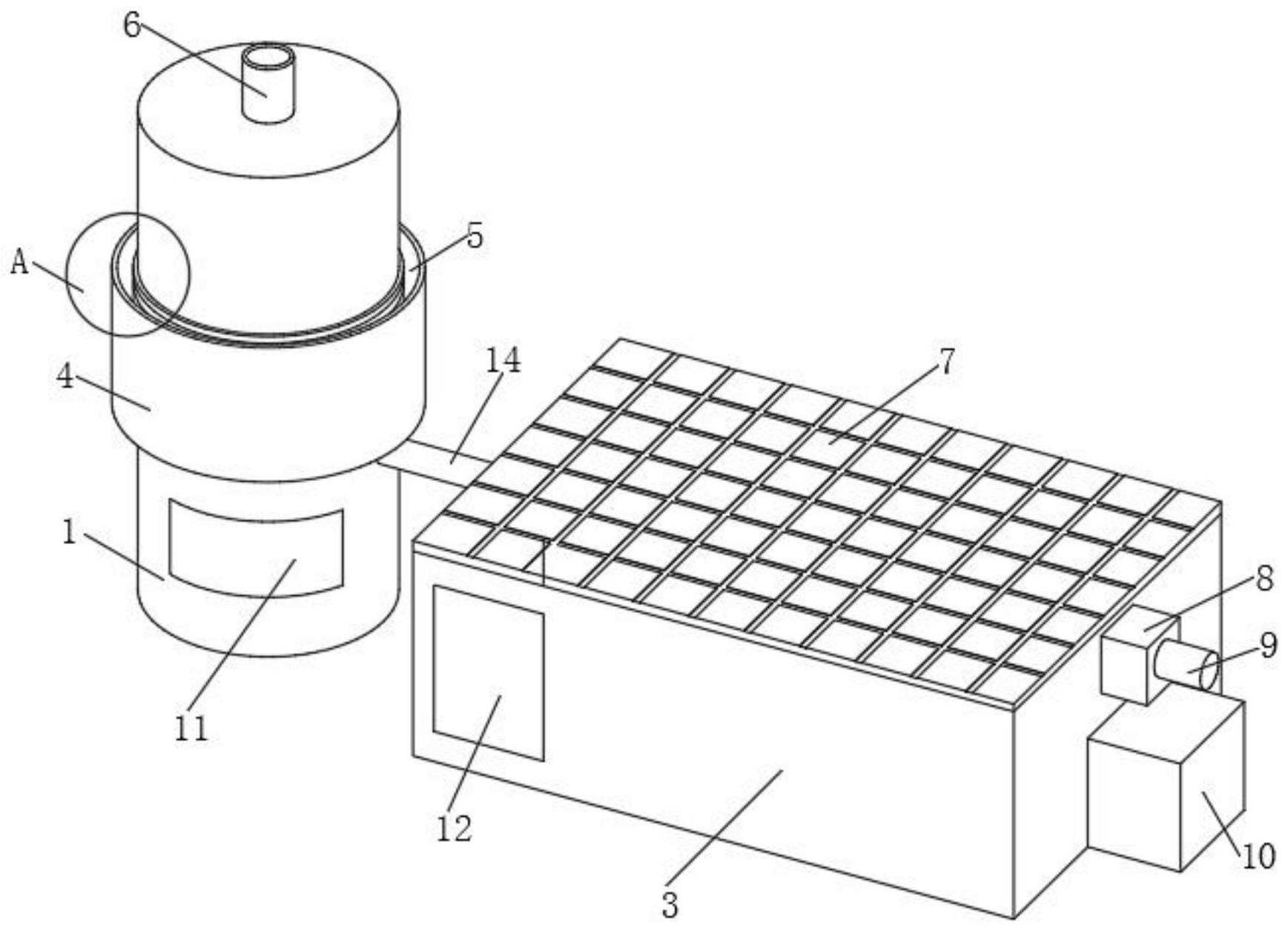

1.一种低能耗一体化污水处理装置，包括沉降筒(1)，其特征在于：所述沉降筒(1)的外侧固定连接有收集装置(4)，所述收集装置(4)的内部开设有收集槽(5)，所述沉降筒(1)的顶部固定连接有入水口(6)，所述沉降筒(1)的正面安装有第一透明板(11)，所述沉降筒(1)的内部安装有初级处理装置(2)，所述沉降筒(1)的内部固定连接有支架(16)，所述支架(16)的顶部固定连接有涡轮发电机(15)，所述沉降筒(1)的侧边内部开设有排出槽(13)，所述沉降筒(1)的右侧固定连接有中间管(14)，所述中间管(14)的右侧固定连接有二级处理装置(3)，所述二级处理装置(3)的顶部固定连接有光伏板(7)，所述二级处理装置(3)的正面安装有第二透明板(12)，所述二级处理装置(3)的右侧固定连接有蓄电池(10)，所述二级处理装置(3)的右侧固定连接有抽水泵(8)，所述抽水泵(8)的右侧出水口固定连接有出水管(9)。
2.根据权利要求1所述的一种低能耗一体化污水处理装置，其特征在于：所述排出槽(13)为环形槽，贯穿整个沉降筒(1)的侧壁，所述排出槽(13)上方的沉降筒(1)通过支撑杆固定连接在收集装置(4)上。
3.根据权利要求1所述的一种低能耗一体化污水处理装置，其特征在于：所述沉降筒(1)内底部固定连接有固定杆(22)，所述固定杆(22)的顶部固定连接有沉降板(21)，所述沉降筒(1)的内部固定连接有过滤网(23)。
4.根据权利要求1所述的一种低能耗一体化污水处理装置，其特征在于：所述支架(16)与涡轮发电机(15)固定连接在过滤网(23)的上方，所述沉降板(21)位于过滤网(23)的下方。
5.根据权利要求4所述的一种低能耗一体化污水处理装置，其特征在于：所述过滤网(23)为中间高四周低的弧形筛网，所述排出槽(13)的开口处位于过滤网(23)外侧边的上方。
6.根据权利要求1所述的一种低能耗一体化污水处理装置，其特征在于：所述二级处理装置(3)包括处理池(31)，所述处理池(31)的内底部固定连接有处理块(32)，所述处理池(31)的内侧壁固定连接有投放口(33)。
7.根据权利要求6所述的一种低能耗一体化污水处理装置，其特征在于：所述处理块(32)的右侧高于左侧，所述投放口(33)固定连接在处理块(32)最低处的左侧上方。
8.根据权利要求1所述的一种低能耗一体化污水处理装置，其特征在于：所述中间管(14)与处理池(31)的连通处位于处理池(31)侧面靠近顶部处，所述中间管(14)与沉降筒(1)的连通处位于沉降板(21)的上方。
发明内容
针对现有技术的不足，本发明提供了一种低能耗一体化污水处理装置，解决了上述问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种低能耗一体化污水处理装置，包括沉降筒，所述沉降筒的外侧固定连接有收集装置，所述收集装置的内部开设有收集槽，所述沉降筒的顶部固定连接有入水口，所述沉降筒的正面安装有第一透明板，所述沉降筒的内部安装有初级处理装置，所述沉降筒的内部固定连接有支架，所述支架的顶部固定连接有涡轮发电机，所述沉降筒的侧边内部开设有排出槽，所述沉降筒的右侧固定连接有中间管，所述中间管的右侧固定连接有二级处理装置，所述二级处理装置的顶部固定连接有光伏板，所述二级处理装置的正面安装有第二透明板，所述二级处理装置的右侧固定连接有蓄电池，所述二级处理装置的右侧固定连接有抽水泵，所述抽水泵的右侧出水口固定连接有出水管。
优选的，所述排出槽为环形槽，贯穿整个沉降筒的侧壁，所述排出槽上方的沉降筒通过支撑杆固定连接在收集装置上。
优选的，所述沉降筒内底部固定连接有固定杆，所述固定杆的顶部固定连接有沉降板，所述沉降筒的内部固定连接有过滤网。
优选的，所述支架与涡轮发电机固定连接在过滤网的上方，所述沉降板位于过滤网的下方。
优选的，所述过滤网为中间高四周低的弧形筛网，所述排出槽的开口处位于过滤网外侧边的上方。
优选的，所述二级处理装置包括处理池，所述处理池的内底部固定连接有处理块，所述处理池的内侧壁固定连接有投放口。
优选的，所述处理块的右侧高于左侧，所述投放口固定连接在处理块最低处的左侧上方。
优选的，所述中间管与处理池的连通处位于处理池侧面靠近顶部处，所述中间管与沉降筒的连通处位于沉降板的上方。
有益效果
本发明提供了一种低能耗一体化污水处理装置。与现有技术相比具备以下有益效果：
(1)、该低能耗一体化污水处理装置，通过将污水通过入水口通入沉降筒内部，水流经过涡轮发电机时，会带动其涡轮进行转动，从而进行发电，电量储存在蓄电池的内部，水流经过过滤网时其中颗粒较大的杂质被过滤到过滤网上，然后经过排出槽落入收集槽内部，污水落入下方的沉降板上，污水的高度达到过滤网底部时，停止加水进行沉降。
(2)、该低能耗一体化污水处理装置，通过水进入处理池后，经过投放口投放污水处理剂，可以与水结合生成胶体进而吸附水中的细菌与杂质，得到符合排放标准的污水，胶体会通过处理块沉淀在处理池底部，通过抽水泵将处理好的污水排出，将处理池的顶盖换成光伏板进行发电进一步降低能耗。
（发明人：蔡健明;周碧波;陈亮;郭承元）
