公布日：2023.10.27
申请日：2023.09.21
分类号：C02F3/34(2023.01)I;C02F1/66(2023.01)I;B01F27/85(2022.01)I;B01F27/94(2022.01)I;B01F27/116(2022.01)I;B01F35/12(2022.01)I;B01F21/10(2022.01)I;C02F101/
20(2006.01)N
摘要
本发明提供一种重金属污水净化处理设备，包括净化处理池、主驱动柱、安装桥架、净化分散装置、第一投放装置、第二投放装置等装置，将含有重金属的污水排放至净化处理池内，随后通过第一投放装置向夹持计量区域内投放酸碱平衡物质，酸碱平衡物质能够在净化处理池的污水内溶解，并且通过净化分散装置进行分散，对污水的pH值进行调整，待夹持计量区域内酸碱平衡物质溶解后，此时污水内的pH值处于额定的范围内，满足菌类的生长条件，随后通过第二投放装置向净化处理池内投放辅助菌液，将辅助菌液投入到净化处理池的污水内。该发明能够对污水处理过程中酸碱平衡物质以及菌液进行先后自动投放，提高了污水整体处理效率。
权利要求书

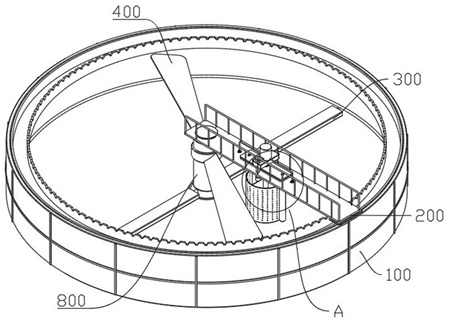

1.一种重金属污水净化处理设备，其特征在于，包括：净化处理池（100），内部中心位置设置有主驱动柱（800）；安装桥架（200），设置于净化处理池（100）上端，包括桥架主体（210），所述桥架主体（210）第一端与主驱动柱（800）固定连接；净化分散装置（700），设置于安装桥架（200）底端的中间位置，包括表面开有若干个分散孔（711）的分散筒体（710），所述分散筒体（710）轴线处固定连接有分散驱动轴（750），所述分散筒体（710）内壁固定连接有第一夹持组件（770），所述分散驱动轴（750）外壁套设有第二夹持组件（760），所述第二夹持组件（760）包括第二夹持挡板（761）以及扭力弹性组件（762），所述第一夹持组件（770）以及第二夹持组件（760）之间形成夹持计量区域；还包括第一投放装置（500）以及第二投放装置（600），其中，通过第一投放装置（500）向夹持计量区域内投放酸碱平衡物质，待夹持计量区域内酸碱平衡物质溶解后，通过第二投放装置（600）向净化处理池（100）内投放辅助菌液。
2.根据权利要求1所述的一种重金属污水净化处理设备，其特征在于，所述净化分散装置（700）还包括驱动主体（740），所述驱动主体（740）底端转动设置有第一分散辊体（720）以及第二分散辊体（730），所述第一分散辊体（720）与第二分散辊体（730）位于分散筒体（710）的两侧，且第一分散辊体（720）、分散筒体（710）以及第二分散辊体（730）沿着桥架主体（210）长度方向依次布置。
3.根据权利要求2所述的一种重金属污水净化处理设备，其特征在于，所述主驱动柱（800）表面通过第一安装工件固定连接有分散叶片（400），所述分散叶片（400）位于净化分散装置（700）后方位置，且净化分散装置（700）与桥架主体（210）之间形成预定夹角，所述分散叶片（400）底端表面固定连接有朝着外侧倾斜设置的扰流杆（410）。
4.根据权利要求1所述的一种重金属污水净化处理设备，其特征在于，所述第一投放装置（500）包括设置于桥架主体（210）上端的存储箱（510），所述存储箱（510）底端连通有投放管组件（520），所述投放管组件（520）包括第一投放管道（521）以及第二投放管道（522），所述第二投放管道（522）与第一投放管道（521）之间滑动连接且二者之间设置有电动伸缩组件，所述第二夹持挡板（761）顶端固定连接有限位板（763），其中，通过控制第二投放管道（522）向外伸出位于限位板（763）的移动路径上，将第二夹持组件（760）限位捕获。
5.根据权利要求4所述的一种重金属污水净化处理设备，其特征在于，所述第二投放管道（522）与第一投放管道（521）内壁之间设置有位控阀门，所述第二投放管道（522）外壁开有朝着内侧倾斜的限位坡面，所述限位板（763）侧壁固定连接有与限位坡面相适配的限位滚轮（764），其中，通过限位滚轮（764）与限位坡面相配合控制第二投放管道（522）内位控阀门处于打开状态。
6.根据权利要求1所述的一种重金属污水净化处理设备，其特征在于，所述第二投放装置（600）包括存储罐（610）以及投放喷嘴（630），所述存储罐（610）与投放喷嘴（630）之间通过输送管道（620）处于连通状态，所述投放喷嘴（630）设置为两组，两组投放喷嘴（630）分别与分散筒体（710）外壁位置相对。
7.根据权利要求6所述的一种重金属污水净化处理设备，其特征在于，所述输送管道（620）内部串接有控制阀门（900），所述第一夹持组件（770）侧壁设置有调整控制阀门（900）处于打开状态的位控组件（771），其中在位控组件（771）被第二夹持组件（760）挤压后，控制阀门（900）延迟预定时间后处于打开状态。
8.根据权利要求7所述的一种重金属污水净化处理设备，其特征在于，所述控制阀门（900）包括控制阀体（910），所述控制阀体（910）内部设置有控制阀芯（920），所述控制阀体（910）侧壁开有相对设置的第一导通开口（911）以及第二导通开口（912），所述控制阀芯（920）侧壁开有贯通的第三导通开口（921），所述控制阀芯（920）第一侧形成第一控制腔室（930），所述第一控制腔室（930）通过第一控制开口（931）与位控组件（771）相连通，所述控制阀芯（920）第二侧形成第二控制腔室（940），所述第二控制腔室（940）通过第二控制开口（941）连通有储液盒，所述第二控制腔室（940）内设置有复位弹性元件（942）。
9.根据权利要求1所述的一种重金属污水净化处理设备，其特征在于，还包括位于底端的负压抽取装置（300），所述负压抽取装置（300）包括与主驱动柱（800）固定连接的负压吸板（310），所述负压吸板（310）侧壁开有负压开口（311），所述主驱动柱（800）内部中空设置有负压抽取管道，所述负压抽取管道与负压开口（311）相连通用于将净化处理池（100）底部沉淀物质排出。
10.根据权利要求1-9任一所述的一种重金属污水净化处理设备，其特征在于，所述净化处理池（100）顶端边缘位置设置有溢流池（110），所述溢流池（110）内壁开有环形分布的溢流齿，所述桥架主体（210）第二端设置有与溢流池（110）位置相对的行走单元（230）。
发明内容
针对上述问题，本发明提供一种重金属污水净化处理设备，该发明能够对污水处理过程中酸碱平衡物质以及菌液进行先后自动投放，提高了污水整体处理效率。
为解决上述问题，本发明所采用的技术方案是：一种重金属污水净化处理设备，包括：净化处理池，内部中心位置设置有主驱动柱；安装桥架，设置于净化处理池上端，包括桥架主体，所述桥架主体第一端与主驱动柱固定连接；净化分散装置，设置于安装桥架底端的中间位置，包括表面开有若干个分散孔的分散筒体，所述分散筒体轴线处固定连接有分散驱动轴，所述分散筒体内壁固定连接有第一夹持组件，所述分散驱动轴外壁套设有第二夹持组件，所述第二夹持组件包括第二夹持挡板以及扭力弹性组件，所述第一夹持组件以及第二夹持组件之间形成夹持计量区域；还包括第一投放装置以及第二投放装置，其中，通过第一投放装置向夹持计量区域内投放酸碱平衡物质，待夹持计量区域内酸碱平衡物质溶解后，通过第二投放装置向净化处理池内投放辅助菌液。
优选地，所述净化分散装置还包括驱动主体，所述驱动主体底端转动设置有第一分散辊体以及第二分散辊体，所述第一分散辊体与第二分散辊体位于分散筒体的两侧，且第一分散辊体、分散筒体以及第二分散辊体沿着桥架主体长度方向依次布置。
优选地，所述主驱动柱表面通过第一安装工件固定连接有分散叶片，所述分散叶片位于净化分散装置后方位置，且净化分散装置与桥架主体之间形成预定夹角，所述分散叶片底端表面固定连接有朝着外侧倾斜设置的扰流杆。
优选地，所述第一投放装置包括设置于桥架主体上端的存储箱，所述存储箱底端连通有投放管组件，所述投放管组件包括第一投放管道以及第二投放管道，所述第二投放管道与第一投放管道之间滑动连接且二者之间设置有电动伸缩组件，所述第二夹持挡板顶端固定连接有限位板，其中，通过控制第二投放管道向外伸出位于限位板的移动路径上，将第二夹持组件限位捕获。
优选地，所述第二投放管道与第一投放管道内壁之间设置有位控阀门，所述第二投放管道外壁开有朝着内侧倾斜的限位坡面，所述限位板侧壁固定连接有与限位坡面相适配的限位滚轮，其中，通过限位滚轮与限位坡面相配合控制第二投放管道内位控阀门处于打开状态。
优选地，所述第二投放装置包括存储罐以及投放喷嘴，所述存储罐与投放喷嘴之间通过输送管道处于连通状态，所述投放喷嘴设置为两组，两组投放喷嘴分别与分散筒体外壁位置相对。
优选地，所述输送管道内部串接有控制阀门，所述第一夹持组件侧壁设置有调整控制阀门处于打开状态的位控组件，其中在位控组件被第二夹持组件挤压后，控制阀门延迟预定时间后处于打开状态。
优选地，所述控制阀门包括控制阀体，所述控制阀体内部设置有控制阀芯，所述控制阀体侧壁开有相对设置的第一导通开口以及第二导通开口，所述控制阀芯侧壁开有贯通的第三导通开口，所述控制阀芯第一侧形成第一控制腔室，所述第一控制腔室通过第一控制开口与位控组件相连通，所述控制阀芯第二侧形成第二控制腔室，所述第二控制腔室通过第二控制开口连通有储液盒，所述第二控制腔室内设置有复位弹性元件。
优选地，还包括位于底端的负压抽取装置，所述负压抽取装置包括与主驱动柱固定连接的负压吸板，所述负压吸板侧壁开有负压开口，所述主驱动柱内部中空设置有负压抽取管道，所述负压抽取管道与负压开口相连通用于将净化处理池底部沉淀物质排出。
优选地，所述净化处理池顶端边缘位置设置有溢流池，所述溢流池内壁开有环形分布的溢流齿，所述桥架主体第二端设置有与溢流池位置相对的行走单元。
本发明的有益效果为：与传统直接向污水处理池内粗放地添加酸碱平衡物质相比较，本设备将酸碱平衡物质投入至净化分散装置内，能够对酸碱平衡物质进行集中的约束处理，酸碱平衡物质的溶解状态工作人员能够直观进行判断，同时能够在酸碱平衡物质完全溶解后进行投放辅助菌液等物质，无需工作人员对污水进行取样检测，缩短了检测的流程以及取样的时间，实现酸碱平衡物质、辅助菌液先后的自动投放，实现了污水的自动连续处理，极大地提高了污水处理的效率；同时分散筒体能够自动转动，安装桥架能够围绕着主驱动柱定向转动，能够加速酸碱平衡物质的快速溶解的同时避免出现酸碱平衡的死角，保证净化处理池内污水酸碱调整整体效果的一致，满足了大型污水处理设备的需求。
（发明人：崔磊）
