公布日：2023.10.20
申请日：2023.07.26
分类号：C02F1/00(2023.01)I;C02F1/44(2023.01)I;C02F9/00(2023.01)I;B01D36/00(2006.01)I;C02F103/20(2006.01)N
摘要
本申请涉及污水过滤装置技术领域，公开了一种养猪场用具有自清洗功能的养殖污水过滤装置，包括安装架，所述安装架一侧安装有泥沙分离机构，所述安装架另一侧安装有大分子过滤机构，所述泥沙分离机构和所述大分子过滤机构之间通过四个支撑杆连接，所述泥沙分离机构顶部安装有排沙机构，所述泥沙分离机构包括分离罐，所述分离罐内部固定连接有滤筒，所述分离罐底部中侧固定连接有电机，所述电机输出端固定连接有转杆。通过泥沙分离机构、大分子过滤机构和排沙机构的配合，使得过滤装置能够快速便捷地对泥沙进行过滤筛除，并将过滤出的泥沙快速地排出装置内部，同时能够对污水进行二次的过滤，将污水内大分子有害物质滤除。
权利要求书

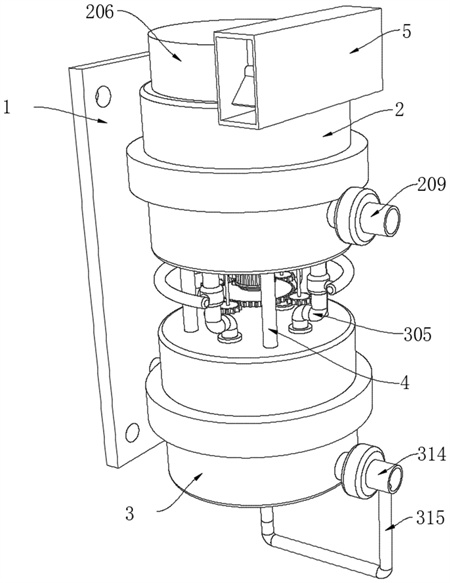

1.一种养猪场用具有自清洗功能的养殖污水过滤装置，包括安装架(1)，其特征在于，所述安装架(1)一侧安装有泥沙分离机构(2)，所述安装架(1)另一侧安装有大分子过滤机构(3)，所述泥沙分离机构(2)和所述大分子过滤机构(3)之间通过四个支撑杆(4)连接，所述泥沙分离机构(2)顶部安装有排沙机构(5)；所述泥沙分离机构(2)包括分离罐(201)，所述分离罐(201)内部固定连接有滤筒(202)，所述分离罐(201)底部中侧固定连接有电机(203)，所述电机(203)输出端固定连接有转杆(204)，所述转杆(204)外周固定连接有螺旋叶片(205)，所述分离罐(201)顶部边缘固定连接有顶壳(206)，所述分离罐(201)顶部中侧固定连接有凸台(207)，所述转杆(204)外周顶部固定连接有三个刮板(208)，所述分离罐(201)一侧固定连接有污水进口(209)。
2.根据权利要求1所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述螺旋叶片(205)外侧和所述凸台(207)内壁、所述滤筒(202)内壁贴合，所述刮板(208)底部和所述凸台(207)外侧、所述分离罐(201)顶部贴合。
3.根据权利要求1所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述污水进口(209)贯穿所述分离罐(201)并和所述滤筒(202)内部连通。
4.根据权利要求1所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述大分子过滤机构(3)包括过滤罐(301)，所述过滤罐(301)顶部固定连接有四个连接头(302)，所述过滤罐(301)底部固定连接有四个阀门(303)，所述连接头(302)和所述阀门(303)之间固定连接有中空超滤膜(304)，所述连接头(302)顶部固定连接有进水管(305)，所述进水管(305)外周安装有三通阀(306)，四个所述三通阀(306)外侧之间安装有连接管(307)，所述过滤罐(301)内底壁固定连接有水泵(308)，所述水泵(308)输出端和所述连接管(307)之间通过输送管(309)连通，所述进水管(305)内部一侧转动连接有传动轴(310)，所述传动轴(310)外周一侧固定连接有毛刷(311)，所述传动轴(310)外周另一侧固定连接有从动齿轮(312)，四个所述从动齿轮(312)之间啮合连接有主动齿轮(313)，所述过滤罐(301)一侧固定连接有污水出口(314)，四个所述阀门(303)和所述污水出口(314)之间通过合流管(315)连通。
5.根据权利要求1、4所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述主动齿轮(313)固定连接在所述电机(203)底部输出端，所述传动轴(310)顶端转动连接在所述分离罐(201)底部。
6.根据权利要求4所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述毛刷(311)和所述中空超滤膜(304)内壁之间贴合，所述输送管(309)外侧贯穿所述过滤罐(301)。
7.根据权利要求1、4所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述污水进口(209)外侧安装有电磁阀，所述污水出口(314)外侧安装有电磁阀，所述支撑杆(4)一端固定连接在所述分离罐(201)底部边缘，所述支撑杆(4)另一端固定连接在所述过滤罐(301)顶部边缘。
8.根据权利要求1所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述排沙机构(5)包括输送通道(501)和支架(505)，所述输送通道(501)内部转动连接有多个转辊(502)，多个所述转辊(502)外侧之间通过皮带(503)相连，所述皮带(503)外侧固定连接有多个推沙板(504)，所述支架(505)底端转动连接有蜗轮(506)，所述蜗轮(506)外侧啮合连接有蜗杆(507)，所述蜗轮(506)中部固定连接有连接轴(508)，所述输送通道(501)靠近所述凸台(207)的一侧开设有进料口(509)。
9.根据权利要求1、8所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述支架(505)固定连接在所述顶壳(206)内顶壁，所述蜗杆(507)一端固定连接在所述转杆(204)顶端，所述蜗杆(507)顶端转动连接在所述顶壳(206)内顶壁中侧。
10.根据权利要求1、8所述的一种养猪场用具有自清洗功能的养殖污水过滤装置，其特征在于，所述连接轴(508)一端贯穿所述输送通道(501)并固定连接在其中一个所述转辊(502)中部，所述顶壳(206)和所述输送通道(501)之间通过所述进料口(509)连通。
发明内容
针对现有技术的不足，本发明提供了一种养猪场用具有自清洗功能的养殖污水过滤装置，解决了养殖污水内的泥沙会导致过滤装置堵塞，需要定期安排工人进行清理的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种养猪场用具有自清洗功能的养殖污水过滤装置，包括安装架，所述安装架一侧安装有泥沙分离机构，所述安装架另一侧安装有大分子过滤机构，所述泥沙分离机构和所述大分子过滤机构之间通过四个支撑杆连接，所述泥沙分离机构顶部安装有排沙机构；
所述泥沙分离机构包括分离罐，所述分离罐内部固定连接有滤筒，所述分离罐底部中侧固定连接有电机，所述电机输出端固定连接有转杆，所述转杆外周固定连接有螺旋叶片，所述分离罐顶部边缘固定连接有顶壳，所述分离罐顶部中侧固定连接有凸台，所述转杆外周顶部固定连接有三个刮板，所述分离罐一侧固定连接有污水进口。
优选的，所述螺旋叶片外侧和所述凸台内壁、所述滤筒内壁贴合，所述刮板底部和所述凸台外侧、所述分离罐顶部贴合。
优选地，所述污水进口贯穿所述分离罐并和所述滤筒内部连通。
优选的，所述大分子过滤机构包括过滤罐，所述过滤罐顶部固定连接有四个连接头，所述过滤罐底部固定连接有四个阀门，所述连接头和所述阀门之间固定连接有中空超滤膜，所述连接头顶部固定连接有进水管，所述进水管外周安装有三通阀，四个所述三通阀外侧之间安装有连接管，所述过滤罐内底壁固定连接有水泵，所述水泵输出端和所述连接管之间通过输送管连通，所述进水管内部一侧转动连接有传动轴，所述传动轴外周一侧固定连接有毛刷，所述传动轴外周另一侧固定连接有从动齿轮，四个所述从动齿轮之间啮合连接有主动齿轮，所述过滤罐一侧固定连接有污水出口，四个所述阀门和所述污水出口之间通过合流管连通。
优选的，所述主动齿轮固定连接在所述电机底部输出端，所述传动轴顶端转动连接在所述分离罐底部。
优选的，所述毛刷和所述中空超滤膜内壁之间贴合，所述输送管外侧贯穿所述过滤罐。
优选的，所述污水进口外侧安装有电磁阀，所述污水出口外侧安装有电磁阀，所述支撑杆一端固定连接在所述分离罐底部边缘，所述支撑杆另一端固定连接在所述过滤罐顶部边缘。
优选的，所述排沙机构包括输送通道和支架，所述输送通道内部转动连接有多个转辊，多个所述转辊外侧之间通过皮带相连，所述皮带外侧固定连接有多个推沙板，所述支架底端转动连接有蜗轮，所述蜗轮外侧啮合连接有蜗杆，所述蜗轮中部固定连接有连接轴，所述输送通道靠近所述凸台的一侧开设有进料口。
优选的，所述支架固定连接在所述顶壳内顶壁，所述蜗杆一端固定连接在所述转杆顶端，所述蜗杆顶端转动连接在所述顶壳内顶壁中侧。
优选的，所述连接轴一端贯穿所述输送通道并固定连接在其中一个所述转辊中部，所述顶壳和所述输送通道之间通过所述进料口连通。
工作原理：打开污水进口上的电磁阀，养殖污水顺着污水进口进入滤筒内部，此时污水内的泥沙会被滤筒过滤留在滤筒内部，而污水直接进入分离罐内部，此时电机启动带动转杆转动，使得螺旋叶片转动将滤筒内部拦截的泥沙不断地向上输送，直至泥沙从凸台中部的通孔排出，并顺着凸台的斜坡滑落至分离罐顶部，同时随着转杆转动其顶部的三个刮板也会随着转动，将落在分离罐顶部的泥沙刮动，通过离心力的作用使得泥沙贴着顶壳的内壁移动，并且随着转杆的转动其顶端的蜗杆也会随着带动蜗轮转动，通过蜗轮转动带动连接轴转动，从而使得其中一个转辊转动，进而使得皮带通过多个转辊的配合实现运行，继而使得皮带外侧的多个推沙板能够运转，此时经过进料口处的泥沙在离心力的作用下直接进入输送通道内部，并被运转的推沙板刮动至输送通道内部，在输送通道内部输送，随后进入和输送通道端部连接地收集设备内暂存等待后续在处理，之后分离罐内部的污水通过进水管和连接头的配合进入中空超滤膜内部，此时阀门处于关闭状态，中空超滤膜内部的污水经过中空超滤膜的过滤将内部的大分子有害物质拦截在其内部，经过双重过滤之后的污水最终穿过中空超滤膜进入过滤罐内部，并随着污水出口上的电磁阀开启，将过滤后的污水排入污水处理设备内，当养殖污水过滤完毕后，此时启动水泵、三通阀和阀门，水泵将过滤罐内部二次过滤之后的中水顺着输送管排入连接管内部，随后中水顺着三通阀进入进水管内部，由于此时进水管至分离罐一段被三通阀封闭，中水会顺着进水管下移进入中空超滤膜内部，并且此时随着电机的启动主动齿轮会带动四个从动齿轮同步的转动，使得传动轴带动毛刷转动将中空超滤膜内壁附着的大分子物质清扫脱落，扫落的大分子物质被进入的中水裹挟从阀门进入合流管内部，保证中空超滤膜能够重复多次的使用，进一步的提高装置的过滤效果，最后混合着大分子物质的清洗污水流入污水出口管道内，并通过和污水出口相连的另一组管道进入处理池内，等待加药无害化处理。
本发明提供了一种养猪场用具有自清洗功能的养殖污水过滤装置。具备以下有益效果：
本发明通过泥沙分离机构、大分子过滤机构和排沙机构的配合，使得养猪场养殖污水过滤装置能够快速便捷的对泥沙进行过滤筛除，并将过滤出的泥沙快速地排出装置内部，提高过滤效果的同时，极大的降低了劳动力的投入，并且能够避免泥沙堵塞装置，同时能够对污水进行二次的过滤，将污水内大分子有害物质滤除，减少后续污水处理的流程程序，能够重复多次的使用，降低装置成本的投入并进一步地提高装置的过滤效果。
（发明人：曾正）
