公布日：2023.12.29
申请日：2023.10.10
分类号：B01D53/30(2006.01)I;C02F11/00(2006.01)I;B01D53/50(2006.01)I;B01D53/78(2006.01)I
摘要
本发明公开了一种控制烟气干化污泥过程中二噁英生成量的系统及方法，该系统包括SO2浓度调控装置、SO2在线监测设备、负反馈控制器和污泥干化设备，干燥介质和调控介质在SO2浓度调控装置中混合为混和介质，干燥介质为烟气，调控介质经调控介质管道进入SO2浓度调控装置，调控介质管道上设置流量调节阀；流量调节阀和SO2在线监测设备均与负反馈控制器电连接，利用负反馈控制器将混合介质中SO2浓度控制在100-500ppm；混合介质通入污泥干化设备干化污泥。本发明通过调节干燥介质中SO2的浓度，使其处在能够强烈抑制二噁英生成的范围内，降低了污泥干化过程中二噁英的生成量，解决了当前的污泥干化装置在设计、运行时的二次污染的问题。
权利要求书

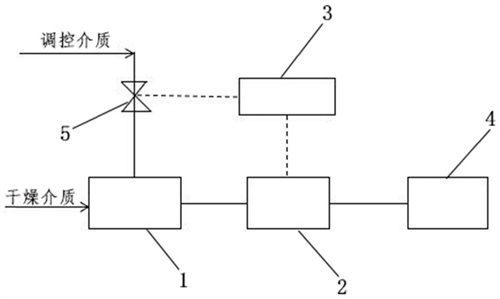

1.一种控制烟气干化污泥过程中二噁英生成量的系统，其特征在于，包括：SO2浓度调控装置，干燥介质和调控介质在所述SO2浓度调控装置中混合为混和介质，所述干燥介质为烟气，所述调控介质经调控介质管道进入所述SO2浓度调控装置，所述调控介质管道上设置流量调节阀；SO2在线监测设备，所述SO2在线监测设备设置在所述SO2浓度调控装置的出口端；负反馈控制器，所述流量调节阀和所述SO2在线监测设备均与所述负反馈控制器电连接，利用所述负反馈控制器将所述混合介质中SO2浓度控制在100-500ppm；污泥干化设备，所述污泥干化设备设置在所述SO2浓度调控装置下游，所述混合介质通入所述污泥干化设备干化污泥。
2.如权利要求1所述的系统，其特征在于，所述烟气为燃煤锅炉燃烧产生的高温烟气。
3.如权利要求1所述的系统，其特征在于，所述调控介质为热空气或雾化的Ca(OH)2溶液。
4.如权利要求3所述的系统，其特征在于，所述雾化的Ca(OH)2溶液与所述烟气混合后脱除所述烟气中的硫。
5.如权利要求1所述的系统，其特征在于，所述SO2在线监测设备用于实时监测所述混合介质中的SO2浓度，并将测试数据传输到所述负反馈控制器，所述负反馈控制器根据所述测试数据调控所述流量调节阀开度。
6.如权利要求1所述的系统，其特征在于，所述混合介质中的SO2浓度大于500ppm时，所述负反馈控制器控制调大所述流量调节阀开度；所述混合介质中的SO2浓度小于100ppm时，所述负反馈控制器控制调小所述流量调节阀开度。
7.如权利要求1所述的系统，其特征在于，所述SO2浓度调控装置为文丘里管，所述文丘里管具有收缩段、喉部和扩张段，所述干燥介质经所述收缩段引入所述文丘里管，所述调控介质经所述喉部引入所述文丘里管，所述扩张段内设置扰流子。
8.如权利要求7所述的系统，其特征在于，所述扩张段依次设置向上导流板和向下导流板。
9.如权利要求1所述的系统，其特征在于，所述污泥干化设备为带式干燥器、滚筒干燥器、旋转闪蒸干燥器或流化床干燥器。
10.一种控制烟气干化污泥过程中二噁英生成量的方法，其特征在于，利用如权利要求1-9任一所述的系统，包括以下步骤：(1)干燥介质和调控介质在SO2浓度调控装置中混合为混合介质后，SO2在线监测设备测试所述混合介质中的SO2浓度并将测试数据传输至负反馈控制器，所述干燥介质为烟气；(2)混合介质中的SO2浓度大于500ppm时，所述负反馈控制器控制调大所述流量调节阀开度；(3)所述混合介质中的SO2浓度小于100ppm时，所述负反馈控制器控制调小所述流量调节阀开度；(4)混合介质进入污泥干化设备干化污泥。
发明内容
本发明旨在至少在一定程度上解决相关技术中的技术问题之一。
为此，本发明的实施例提出一种控制烟气干化污泥过程中二噁英生成量的系统及方法。
一方面，本发明提出了一种控制烟气干化污泥过程中二噁英生成量的系统，包括：
SO2浓度调控装置，干燥介质和调控介质在所述SO2浓度调控装置中混合为混和介质，所述干燥介质为烟气，所述调控介质经调控介质管道进入所述SO2浓度调控装置，所述调控介质管道上设置流量调节阀；
SO2在线监测设备，所述SO2在线监测设备设置在所述SO2浓度调控装置的出口端；
负反馈控制器，所述流量调节阀和所述SO2在线监测设备均与所述负反馈控制器电连接，利用所述负反馈控制器将所述混合介质中SO2浓度控制在100-500ppm；
污泥干化设备，所述污泥干化设备设置在所述SO2浓度调控装置下游，所述混合介质通入所述污泥干化设备干化污泥。
在一些实施例中，所述烟气为燃煤锅炉燃烧产生的高温烟气。
在一些实施例中，所述调控介质为热空气或雾化的Ca(OH)2溶液。
在一些实施例中，所述雾化的Ca(OH)2溶液与所述烟气混合后脱除所述烟气中的硫。
在一些实施例中，所述SO2在线监测设备用于实时监测所述混合介质中的SO2浓度，并将测试数据传输到所述负反馈控制器，所述负反馈控制器根据所述测试数据调控所述流量调节阀开度。
在一些实施例中，所述混合介质中的SO2浓度大于500ppm时，所述负反馈控制器控制调大所述流量调节阀开度；所述混合介质中的SO2浓度小于100ppm时，所述负反馈控制器控制调小所述流量调节阀开度。
在一些实施例中，所述SO2浓度调控装置为文丘里管，所述文丘里管具有收缩段、喉部和扩张段，所述干燥介质经所述收缩段引入所述文丘里管，所述调控介质经所述喉部引入所述文丘里管，所述扩张段内设置扰流子。
在一些实施例中，所述扩张段依次设置向上导流板和向下导流板。
在一些实施例中，所述污泥干化设备为带式干燥器、滚筒干燥器、旋转闪蒸干燥器或流化床干燥器。
另一方面，本发明提出了一种控制烟气干化污泥过程中二噁英生成量的方法，包括以下步骤：
(1)干燥介质和调控介质在SO2浓度调控装置中混合为混合介质后，SO2在线监测设备测试所述混合介质中的SO2浓度并将测试数据传输至负反馈控制器，所述干燥介质为烟气；
(2)混合介质中的SO2浓度大于500ppm时，所述负反馈控制器控制调大所述流量调节阀开度；
(3)所述混合介质中的SO2浓度小于100ppm时，所述负反馈控制器控制调小所述流量调节阀开度；
(4)混合介质进入污泥干化设备干化污泥。
相对于现有技术，本发明的有益效果为：
本发明通过调节干燥介质中SO2的浓度，使其处在能够强烈抑制二噁英生成的范围内，降低了污泥干化过程中二噁英的生成量，解决了当前的污泥干化装置在设计、运行时的二次污染的问题。
（发明人：刘笑;房凡;马翔;孙叶柱;汪华剑;吴庆龙;王洋;陈煜;曾泽华）
