公布日：2024.06.21
申请日：2024.03.29
分类号：C02F3/02(2023.01)I;C02F1/00(2023.01)I;B01D21/24(2006.01)I;B01D33/46(2006.01)I
摘要
本发明属于污水处理技术领域，具体的说是一种改良型生物膜法MABR污水处理装置，包括MABR生物膜、沉淀池、排出口、清洁组件以及动力组件，MABR生物膜设置在沉淀池内，排出口开设在沉淀池的底端，清洁组件包括移动板和过滤桶，移动板滑动安装在沉淀池的内部，移动板的外壁与沉淀池的内壁贴合，过滤桶上开设有通口，过滤桶设置在通口上，通过移动板带动过滤桶滑动，可将沉淀物推至沉淀池的一侧，清洁组件的滑动通过动力组件控制，移动板远离过滤桶的一端滑动安装有第一挡板与第二挡板，通过控制第一挡板与第二挡板相对滑动，通过以上结构的设置可以有效的提高污水处理的效率。
权利要求书

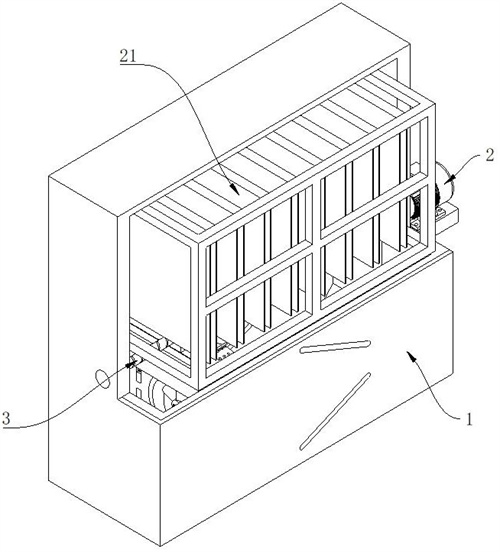

1.一种改良型生物膜法MABR污水处理装置，其特征在于：包括MABR生物膜（21）、沉淀池（1）、排出口（10）、清洁组件以及动力组件，所述MABR生物膜（21）设置在沉淀池（1）内，所述排出口（10）开设在沉淀池（1）的底端；所述清洁组件包括移动板（7）和过滤桶（9），所述移动板（7）滑动安装在沉淀池（1）的内部，所述移动板（7）的外壁与沉淀池（1）的内壁贴合，所述过滤桶（9）上开设有通口，所述过滤桶（9）设置在通口上，通过移动板（7）带动过滤桶（9）滑动，可将沉淀物推至沉淀池（1）的一侧，所述清洁组件的滑动通过动力组件控制；所述移动板（7）远离过滤桶（9）的一端滑动安装有第一挡板（8）与第二挡板（11），通过控制第一挡板（8）与第二挡板（11）相对滑动，可对移动板（7）上的通口封堵，此时移动板（7）可将沉淀池（1）内部分隔。
2.根据权利要求1所述的一种改良型生物膜法MABR污水处理装置，其特征在于：所述动力组件包括驱动电机（2）以及螺纹杆（3），所述驱动电机（2）固定安装在沉淀池（1）的侧壁，所述螺纹杆（3）通过安装座安装在沉淀池（1）的顶端，所述移动板（7）通过螺纹与螺纹杆（3）连接。
3.根据权利要求2所述的一种改良型生物膜法MABR污水处理装置，其特征在于：所述移动板（7）上开设有滑动槽（15），所述第一挡板（8）与第二挡板（11）的一端均固定安装有滑块（17）并延伸至滑动槽（15）的内部。
4.根据权利要求3所述的一种改良型生物膜法MABR污水处理装置，其特征在于：所述第一挡板（8）上的滑块（17）顶端固定安装有第一拉伸弹簧（16），所述第二挡板（11）上的滑块（17）底端固定连接有第二拉伸弹簧；当第一挡板（8）与第二挡板（11）贴合时，此时第一拉伸弹簧（16）与第二拉伸弹簧均处于拉伸状态。
5.根据权利要求4所述的一种改良型生物膜法MABR污水处理装置，其特征在于：所述第一挡板（8）与第二挡板（11）的两侧均滑动安装有导向块（14），所述导向块（14）远离沉淀池（1）的一端固定连接有第三拉伸弹簧（20）；当导向块（14）位于第一挡板（8）或者第二挡板（11）的内部时，此时第三拉伸弹簧（20）处于压缩状态；所述沉淀池（1）的内壁开设有与导向块（14）配合的导向槽（5），导向槽（5）的数量与导向块（14）一致，通过第一挡板（8）与第二挡板（11）同时带动导向块（14）在导向槽（5）的内部朝向排出口（10）方向滑动，便可使第一挡板（8）与第二挡板（11）相对滑动。
6.根据权利要求5所述的一种改良型生物膜法MABR污水处理装置，其特征在于：所述沉淀池（1）的外壁固定连接有磁条（6），所述磁条（6）设置的位置与导向槽（5）对应，所述导向块（14）可被磁力吸引。
7.根据权利要求6所述的一种改良型生物膜法MABR污水处理装置，其特征在于：所述沉淀池（1）的内部固定安装有导流块（4）。
8.根据权利要求7所述的一种改良型生物膜法MABR污水处理装置，其特征在于：所述移动板（7）的通口内设置有安装环（13），所述过滤桶（9）的一端延伸至安装环（13）的内部并转动连接，所述安装环（13）的内部固定安装有水轮叶（12），所述水轮叶（12）上固定连接有连接杆（18），所述连接杆（18）的另一端与过滤桶（9）的内部固定连接；通过控制移动板（7）在沉淀池（1）内滑动，水流通过安装环（13）可以驱动水轮叶（12）转动，并在连接杆（18）的作用下带动过滤桶（9）转动。
9.根据权利要求8所述的一种改良型生物膜法MABR污水处理装置，其特征在于：所述移动板（7）远离第一挡板（8）的一端固定连接有刮条（19），所述刮条（19）的一端与过滤桶（9）的外壁贴合。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种改良型生物膜法MABR污水处理装置，包括MABR生物膜、沉淀池、排出口、清洁组件以及动力组件，MABR生物膜设置在沉淀池内，排出口开设在沉淀池的底端。
清洁组件包括移动板和过滤桶，移动板滑动安装在沉淀池的内部，移动板的外壁与沉淀池的内壁贴合，过滤桶上开设有通口，过滤桶设置在通口上，通过移动板带动过滤桶滑动，可将沉淀物推至沉淀池的一侧，清洁组件的滑动通过动力组件控制；过滤桶设置在移动板靠近排出口的位置，通过控制移动板带动过滤桶朝向排出口移动时，此时位于移动板右侧污水便可穿透过滤桶上的孔洞，流淌至移动板的左侧，此时污水中的沉淀物便会被过滤桶上的孔洞过滤在移动板的右侧，随着移动板的朝向右侧不断移动，便可将沉淀物进行归纳收集，最后统一通过排出口排出。
移动板远离过滤桶的一端滑动安装有第一挡板与第二挡板，通过控制第一挡板与第二挡板相对滑动，可对移动板上的通口封堵，此时移动板可将沉淀池内部分隔。
当移动板将沉淀物推动至排出口时，再控制第一挡板与第二挡板相对滑动，将过滤桶上的通口封堵，此时打开排出口，便可将位于移动板右侧的污水与沉淀物排出，并且通过第一挡板与第二挡板的配合，可将避免移动板左侧的污水漏出，进一步的提高沉淀物排出的效果。
动力组件包括驱动电机以及螺纹杆，驱动电机固定安装在沉淀池的侧壁，螺纹杆通过安装座安装在沉淀池的顶端，移动板通过螺纹与螺纹杆连接。
通过控制驱动电机的转动带动螺纹杆转动，便可控制移动板在沉淀池内的滑动。
移动板上开设有滑动槽，第一挡板与第二挡板的一端均固定安装有滑块并延伸至滑动槽的内部。
通过滑块与滑动槽的配合可对第一挡板与第二挡板的滑动轨迹进行限定，避免第一挡板与第二挡板滑动时出现偏移。
第一挡板上的滑块顶端固定安装有第一拉伸弹簧，第二挡板上的滑块底端固定连接有第二拉伸弹簧；当第一挡板与第二挡板贴合时，此时第一拉伸弹簧与第二拉伸弹簧均处于拉伸状态。
通过设置的第一拉伸弹簧可使第一挡板始终位于移动板的最顶端，通过设置的第二拉伸弹簧可使第二挡板始终位于移动板的最低端，使第一挡板与第二挡板始终保持分离的趋势。
第一挡板与第二挡板的两侧均滑动安装有导向块，导向块远离沉淀池的一端固定连接有第三拉伸弹簧；当导向块位于第一挡板或者第二挡板的内部时，此时第三拉伸弹簧处于压缩状态；沉淀池的内壁开设有与导向块配合的导向槽，导向槽的数量与导向块一致，通过第一挡板与第二挡板同时带动导向块在导向槽的内部朝向排出口方向滑动，便可使第一挡板与第二挡板相对滑动。
第一挡板的两侧共设置有两个导向块，第二挡板的两侧共设置有两个导向块，与第一挡板适配的两个导向槽倾斜设置，最低端为朝向排出口，与第二挡板上设置的导向块配合的导向槽同样为倾斜设置，最高端为朝向排出口的位置。
当第一挡板与第二挡板上设置的导向块在对应的导向槽内朝向右侧滑动时，此时第一挡板与第二挡板便可在移动板的外壁相对滑动，反之，向左滑动便会相互远离。
第三拉伸弹簧始终控制导向块位于第一挡板或者第二挡板的内部，当导向块位于第一挡板或者第二挡板的内部时，此时通过第一拉伸弹簧便可将第一挡板置于顶部，第二拉伸弹簧便可将第二挡板置于底部。
沉淀池的外壁固定连接有磁条，磁条设置的位置与导向槽对应，导向块可被磁力吸引。
磁条的长度比导向槽的长度短，当第一挡板与第二挡板移动至相对应的导向槽时，此时便可通过磁条对导向块的吸引，使导向块延伸至导向槽的内部，当移动板向左滑动时，此时第一挡板与第二挡板会带动导向块在导向槽内向左滑动，当滑动至尽头时，这时较短的磁条便不可吸附导向块，导向块也会在第三拉伸弹簧的作用下重新收缩至第一挡板与第二挡板的内部，不会影响移动板向左的正常滑动。
沉淀池的内部固定安装有导流块。
通过设置的导流块可便于将污水与沉淀物从排出口排出。
移动板的通口内设置有安装环，过滤桶的一端延伸至安装环的内部并转动连接，安装环的内部固定安装有水轮叶，水轮叶上固定连接有连接杆，连接杆的另一端与过滤桶的内部固定连接；通过控制移动板在沉淀池内滑动，水流通过安装环可以驱动水轮叶转动，并在连接杆的作用下带动过滤桶转动。
当移动板右移动时，水流通过过滤桶冲击在水轮叶上，使其发生转动，同时带动与连接杆连接的过滤桶转动，移动板向左移动时同理，通过转动的过滤桶可将附着在外壁的沉淀物甩落，减少过滤桶堵塞的风险。
移动板远离第一挡板的一端固定连接有刮条，刮条的一端与过滤桶的外壁贴合。
当过滤桶转动时，此时桶外壁会与刮条接触，通过刮条的设置便可将附着在桶外壁的沉淀物刮落。
本发明的有益效果如下：1.本发明所述的一种改良型生物膜法MABR污水处理装置，通过驱动电机控制移动板移动，第一挡板与第二挡板上设置的导向块通过磁条的作用下进入导向槽的内部并滑动，随着移动板的朝向右侧不断移动，第一挡板与第二挡板相对滑动，将过滤桶上的通口封堵，最后通过打开排出口排出，可以有效的提高污水与沉淀物排出的效果。
2.本发明所述的一种改良型生物膜法MABR污水处理装置，通过移动板的移动时，使水流冲击水轮叶上，使其发生转动，同时带动与连接杆连接的过滤桶转动，通过刮条的设置便可将附着在桶外壁的沉淀物刮落，实现对过滤桶的清洁，进一步提高过滤桶的使用寿命的同时，提高了过滤效果。
（发明人：顾理军;李保安）
