公布日：2023.11.21
申请日：2023.09.26
分类号：C02F1/44(2023.01)I;C02F1/469(2023.01)I
摘要

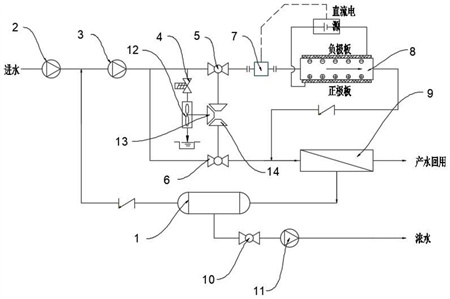

本发明公开了一种用于含盐废水的低压高倍浓缩的系统及方法，属于污水处理技术领域，包括压力储罐、高压泵、循环泵、背压阀、第一球阀、第二球阀、流量开关、电去离子装置、高倍浓缩膜系统、第三球阀和
排液泵，第三球阀与排液泵与压力储罐相连接，且高压泵与压力储罐相连接，循环泵与高压泵相连接，背压阀与循环泵相连接，第一球阀和第二球阀与循环泵相连接。本发明克服了现有技术的不足，通过设置压力储罐、高压泵、循环泵、背压阀、第一球阀、第二球阀、流量开关、电去离子装置、高倍浓缩膜系统、第三球阀、排液泵、叶轮、第一斜齿轮和第二斜齿轮等结构之间的相互配合可以有效地降低工作压力，实现低压高倍浓缩，从而，提高装置的适用性。
权利要求书
1.一种用于含盐废水的低压高倍浓缩的系统，包括压力储罐(1)、高压泵(2)、循环泵(3)、背压阀(4)、第一球阀(5)、第二球阀(6)、流量开关(7)、电去离子装置(8)、高倍浓缩膜系统(9)、第三球阀(10)和排液泵(11)，其特征在于：所述第三球阀(10)与排液泵(11)与压力储罐(1)相连接，且高压泵(2)与压力储罐(1)相连接，所述循环泵(3)与高压泵(2)相连接，所述背压阀(4)与循环泵(3)相连接，所述第一球阀(5)和第二球阀(6)与循环泵(3)相连接，所述第一球阀(5)和第二球阀(6)之间共同安装有用于机械开关组件，所述流量开关(7)与第一球阀(5)相连接，所述电去离子装置(8)与流量开关(7)相连接，所述高倍浓缩膜系统(9)与电去离子装置(8)相连接，所述压力储罐(1)与高倍浓缩膜系统(9)相连接，所述压力储罐(1)内安装有用于推动液体运动的推动组件。
2.根据权利要求1所述的一种用于含盐废水的低压高倍浓缩的系统，其特征在于：所述机械开关组件包括转动连接在背压阀(4)对应位置上的叶轮(12)，所述叶轮(12)上连接有第一斜齿轮(13)，所述第一球阀(5)与第二球阀(6)上均连接有第二斜齿轮(14)，且第一斜齿轮(13)与第二斜齿轮(14)相啮合。
3.根据权利要求1所述的一种用于含盐废水的低压高倍浓缩的系统，其特征在于：所述推动组件包括转动连接在压力储罐(1)内侧壁上的转动杆(15)，所述转动杆(15)的杆壁上均匀等距的连接有若干个扇叶(16)，所述压力储罐(1)两侧对称的内侧壁上均转动连接有往复丝杆(17)，所述往复丝杆(17)的杆壁上螺纹连接有活动块(18)，两个所述活动块(18)相向侧的一端均铰接有传动杆(19)，所述传动杆(19)另一端铰接有推动板(20)，所述推动板(20)滑动连接在压力储罐(1)的内底端，所述转动杆(15)与往复丝杆(17)之间传动连接。
4.根据权利要求3所述的一种用于含盐废水的低压高倍浓缩的系统，其特征在于：所述转动杆(15)的杆壁上固定套接有第一锥齿轮(21)，所述往复丝杆(17)的上端连接有第二锥齿轮(22)，且第一锥齿轮(21)与第二锥齿轮(22)相啮合。
5.根据权利要求3所述的一种用于含盐废水的低压高倍浓缩的系统，其特征在于：所述压力储罐(1)两侧对称的内侧壁上均开设有滑槽，所述滑槽内滑动连接有滑块(23)，所述滑块(23)的一端连接在活动块(18)上。
6.根据权利要求5所述的一种用于含盐废水的低压高倍浓缩的系统，其特征在于：所述滑槽内槽壁固定连接有滑杆(24)，所述滑杆(24)贯穿滑块(23)设置，且滑块(23)滑动连接在滑杆(24)上。
7.根据权利要求3所述的一种用于含盐废水的低压高倍浓缩的系统，其特征在于：所述压力储罐(1)内侧壁上连接有限位杆(25)，所述限位杆(25)贯穿推动板(20)设置，且推动板(20)滑动连接在限位杆(25)上。
8.一种权利要求1-7任一项所述的用于含盐废水的低压高倍浓缩的方法，其特征在于，包括以下步骤：S1：首先，启动高压泵(2)和循环泵(3)，将浓度水排入到系统内，浓度水会进入到压力储罐(1)内，此时，第一球阀(5)处于关闭状态，第二阀门(6)处于打开状态，当浓度水进入到高倍浓缩膜系统(9)内后，高倍浓缩膜系统(9)就会对浓度水进行产水，再利用循环泵(3)进行循环，如此浓水的浓度就会上升，系统运行的压力就会升高，当压力升高到设定值时，此时，背压阀(4)就会打开，高压水流就会冲击叶轮12，叶轮12就会带动第一斜齿轮13进行转动，第一斜齿轮13的转动就会通过第二斜齿轮14带动第一球阀5和第二球阀6进行转动，使第一球阀5打开，第二球阀6关闭，此时，水流就会进入电去离子装置(8)内；S2：当流量开关(7)检测到管道有水流过时，就会发出信号，来使电去离子装置(8)接通电源，来对浓度水进行离子初步脱出，当初步脱出离子的水浓度降低后，将浓度水排入到高倍浓缩膜系统(9)内，高倍浓缩膜系统(9)就会对浓度水进一步进行脱盐，并且，进行产水外排或回用，来使浓水进行循环，使浓水进行高倍浓缩，当浓水浓度升高到指定位置后，再通过排液泵(11)和第三球阀(10)将加工后的浓度水排出，当压力降低后，关闭背压阀(4)，通过上述结构可以有效地降低工作压力，实现低压高倍浓缩，从而，提高装置的适用性；S3：将处理后的浓度水排入到压力储罐(1)内时，浓度水就会冲击扇叶(16)，扇叶(16)受到冲击力就会带动转动杆(15)进行转动，转动杆(15)的转动就会通过第一锥齿轮(21)和第二锥齿轮(22)来带动往复丝杆(17)进行转动，往复丝杆(17)的转动就会通过螺纹作用来使活动块(18)做竖直方向的往返运动，活动块(18)的运动就会通过传动杆(19)带动推动板(20)进行运动，来将浓度水向压力储罐(1)中心位置进行堆积，方便排液泵(11)将浓度水从压力储罐(1)内排出，从而，提高装置的实用性。
发明内容
针对现有技术的不足，本发明提供了一种用于含盐废水的低压高倍浓缩的系统及方法，克服了现有技术的不足。
为实现上述目的，本发明提供如下技术方案：一种用于含盐废水的低压高倍浓缩的系统，包括压力储罐、高压泵、循环泵、背压阀、第一球阀、第二球阀、流量开关、电去离子装置、高倍浓缩膜系统、第三球阀和排液泵，所述第三球阀与排液泵与压力储罐相连接，且高压泵与压力储罐相连接，所述循环泵与高压泵相连接，所述背压阀与循环泵相连接，所述第一球阀和第二球阀与循环泵相连接，所述第一球阀和第二球阀之间共同安装有用于机械开关组件，所述流量开关与第一球阀相连接，所述电去离子装置与流量开关相连接，所述高倍浓缩膜系统与电去离子装置相连接，所述压力储罐与高倍浓缩膜系统相连接，所述压力储罐内安装有用于推动液体运动的推动组件。
通过采用上述技术方案，浓度水会进入到压力储罐内，此时，第一球阀处于关闭状态，第二阀门处于打开状态，当浓度水进入到高倍浓缩膜系统内后，高倍浓缩膜系统就会对浓度水进行产水，再利用循环泵进行循环，如此浓水的浓度就会上升，系统运行的压力就会升高，当压力升高到设定值时，此时，背压阀就会打开，机械组件就会使第一球阀打开，第二球阀关闭，此时，水流就会进入电去离子装置内，流量开关检测到管道有水流过时，就会发出信号，来使电去离子装置接通电源，来对浓度水进行离子初步脱出，当初步脱出离子的水浓度降低后，将浓度水排入到高倍浓缩膜系统内，高倍浓缩膜系统就会对浓度水进一步进行脱盐，并且，进行产水外排或回用，来使浓水进行循环，使浓水进行高倍浓缩，当浓水浓度升高到指定位置后，再通过排液泵和第三球阀将加工后的浓度水排出，当压力降低后，关闭背压阀，通过上述结构可以有效地降低工作压力，实现低压高倍浓缩，从而，提高装置的适用性。
作为本发明的一种优选技术方案，所述机械开关组件包括转动连接在背压阀对应位置上的叶轮，所述叶轮上连接有第一斜齿轮，所述第一球阀与第二球阀上均连接有第二斜齿轮，且第一斜齿轮与第二斜齿轮相啮合。
通过采用上述技术方案，当背压阀打开后，高压水流就会冲击叶轮，叶轮就会带动第一斜齿轮进行转动，第一斜齿轮的转动就会通过第二斜齿轮带动第一球阀和第二球阀进行转动。
作为本发明的一种优选技术方案，所述推动组件包括转动连接在压力储罐内侧壁上的转动杆，所述转动杆的杆壁上均匀等距的连接有若干个扇叶，所述压力储罐两侧对称的内侧壁上均转动连接有往复丝杆，所述往复丝杆的杆壁上螺纹连接有活动块，两个所述活动块相向侧的一端均铰接有传动杆，所述传动杆另一端铰接有推动板，所述推动板滑动连接在压力储罐的内底端，所述转动杆与往复丝杆之间传动连接。
通过采用上述技术方案，将处理后的浓度水排入到压力储罐内时，浓度水就会冲击扇叶，扇叶受到冲击力就会带动转动杆进行转动，转动杆的转动就会带动往复丝杆进行转动，往复丝杆的转动就会通过螺纹作用来使活动块做竖直方向的往返运动，活动块的运动就会通过传动杆带动推动板进行运动，来将浓度水向压力储罐中心位置进行堆积，方便排液泵将浓度水从压力储罐内排出，从而，提高装置的实用性
作为本发明的一种优选技术方案，所述转动杆的杆壁上固定套接有第一锥齿轮，所述往复丝杆的上端连接有第二锥齿轮，且第一锥齿轮与第二锥齿轮相啮合。
通过采用上述技术方案，转动杆的转动就会通过第一锥齿轮和第二锥齿轮来带动往复丝杆进行转动。
作为本发明的一种优选技术方案，所述压力储罐两侧对称的内侧壁上均开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块的一端连接在活动块上。
通过采用上述技术方案，滑块对活动块进行限位，防止活动块发生转动。
作为本发明的一种优选技术方案，所述滑槽内槽壁固定连接有滑杆，所述滑杆贯穿滑块设置，且滑块滑动连接在滑杆上。
通过采用上述技术方案，防止滑块从滑槽内脱离。
作为本发明的一种优选技术方案，所述压力储罐内侧壁上连接有限位杆，所述限位杆贯穿推动板设置，且推动板滑动连接在限位杆上。
通过采用上述技术方案，对推动板进行限位，提高推动板运动时的稳定性。
一种用于含盐废水的低压高倍浓缩的方法，该方法采用于上述中任意一项所述的一种用于含盐废水的低压高倍浓缩的系统及方法,包括以下步骤：
S1：首先，启动高压泵和循环泵，将浓度水排入到系统内，浓度水会进入到压力储罐内，此时，第一球阀处于关闭状态，第二阀门处于打开状态，当浓度水进入到高倍浓缩膜系统内后，高倍浓缩膜系统就会对浓度水进行产水，再利用循环泵进行循环，如此浓水的浓度就会上升，系统运行的压力就会升高，当压力升高到设定值时，此时，背压阀就会打开，高压水流就会冲击叶轮，叶轮就会带动第一斜齿轮进行转动，第一斜齿轮的转动就会通过第二斜齿轮带动第一球阀和第二球阀进行转动，使第一球阀打开，第二球阀关闭，此时，水流就会进入电去离子装置内；
S2：当流量开关检测到管道有水流过时，就会发出信号，来使电去离子装置接通电源，来对浓度水进行离子初步脱出，当初步脱出离子的水浓度降低后，将浓度水排入到高倍浓缩膜系统内，高倍浓缩膜系统就会对浓度水进一步进行脱盐，并且，进行产水外排或回用，来使浓水进行循环，使浓水进行高倍浓缩，当浓水浓度升高到指定位置后，再通过排液泵和第三球阀将加工后的浓度水排出，当压力降低后，关闭背压阀，通过上述结构可以有效地降低工作压力，实现低压高倍浓缩，从而，提高装置的适用性；
S3：将处理后的浓度水排入到压力储罐内时，浓度水就会冲击扇叶，扇叶受到冲击力就会带动转动杆进行转动，转动杆的转动就会通过第一锥齿轮和第二锥齿轮来带动往复丝杆进行转动，往复丝杆的转动就会通过螺纹作用来使活动块做竖直方向的往返运动，活动块的运动就会通过传动杆带动推动板进行运动，来将浓度水向压力储罐中心位置进行堆积，方便排液泵将浓度水从压力储罐内排出，从而，提高装置的实用性。
与现有技术相比，本发明的有益效果是：
(1)本发明通过设置压力储罐、高压泵、循环泵、背压阀、第一球阀、第二球阀、流量开关、电去离子装置、高倍浓缩膜系统、第三球阀、排液泵、叶轮、第一斜齿轮和第二斜齿轮等结构，通过高压泵和循环泵将浓度水排入到系统内，随着浓水的浓度上升，系统运行的压力就会升高，当压力升高到设定值时，将背压阀打开，高压水流就会冲击叶轮，叶轮就会通过第一斜齿轮和第二斜齿轮带动第一球阀和第二球阀进行转动，来将第一球阀和第二球阀关闭，此时，水流就会进入电去离子装置内，当流量开关检测到管道有水流过时，就会发出信号，来使电去离子装置接通电源，来对浓度水进行离子初步脱出，当初步脱出离子的水浓度降低后，将浓度水排入到高倍浓缩膜系统内，高倍浓缩膜系统就会对浓度水进一步进行脱盐，并且，进行产水外排或回用，来使浓水进行循环，排出的浓度水排入到压力储罐内，再通过排液泵和第三球阀将加工后的浓度水排出，当压力降低后，关闭背压阀，通过上述结构可以有效地降低工作压力，实现低压高倍浓缩，从而，提高装置的适用性。
(2)本发明通过转动杆、扇叶、往复丝杆、活动块、传动杆、推动板、第一锥齿轮和第二锥齿轮等结构，将处理后的浓度水排入到压力储罐内时，浓度水就会冲击扇叶，扇叶受到冲击力就会带动转动杆进行转动，转动杆的转动就会通过第一锥齿轮和第二锥齿轮来带动往复丝杆进行转动，往复丝杆的转动就会通过螺纹作用来使活动块做竖直方向的往返运动，活动块的运动就会通过传动杆带动推动板进行运动，来将浓度水向压力储罐中心位置进行堆积，方便排液泵将浓度水从压力储罐内排出，从而，提高装置的实用性。
（发明人：徐河民;易鑫荣;陆祺;罗延宝;冯杰）
