公布日:2023.11.14
申请日:2023.08.24
分类号:E21F16/00(2006.01)I;E21F17/00(2006.01)I
摘要

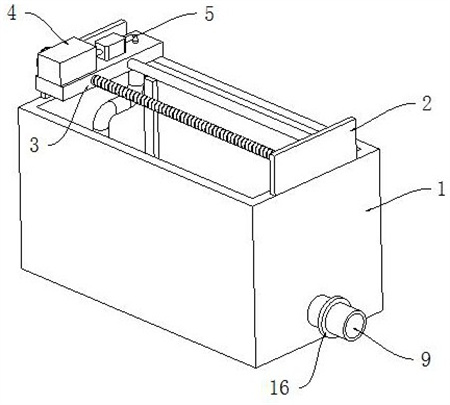

本发明涉及井下水仓排泥技术领域,且公开了一种矿山采矿用井下水仓快速排泥装置,包括水仓本体,所述水仓本体的上部左右两侧均固定连接有连接板,两个所述连接板之间设置有排泥机构,所述排泥机构的上部固定连接有水箱,所述水箱的一侧设置有供水机构,所述排泥机构的右侧下端设置有连通管,所述连通管的外侧固定连接有刮环,所述连通管的右侧设置有锥形头,所述水仓本体的右侧下端固定连通有排污管,所述排污管上固定安装有阀门,所述排泥机构包括驱动电机、螺纹杆、支撑板、连接杆、底刮板和两个侧刮板;本发明在使用时,可以同时对水仓本体和排污管内残留的污泥进行处理,使得对污泥的处理效率更高,大大提高了装置的实用性。
权利要求书
1.一种矿山采矿用井下水仓快速排泥装置,包括水仓本体(1),其特征在于:所述水仓本体(1)的上部左右两侧均固定连接有连接板(2),两个所述连接板(2)之间设置有排泥机构(3),所述排泥机构(3)的上部固定连接有水箱(4),所述水箱(4)的一侧设置有供水机构(5),所述排泥机构(3)的右侧下端设置有连通管(6),所述连通管(6)的外侧固定连接有刮环(7),所述连通管(6)的右侧设置有锥形头(8),所述水仓本体(1)的右侧下端固定连通有排污管(9),所述排污管(9)上固定安装有阀门(16)。
2.根据权利要求1所述的一种矿山采矿用井下水仓快速排泥装置,其特征在于:所述排泥机构(3)包括驱动电机(301)、螺纹杆(302)、支撑板(303)、连接杆(304)、底刮板(305)和两个侧刮板(306),所述驱动电机(301)固定安装在其中一个连接板(2)的一侧,所述螺纹杆(302)转动连接在两个连接板(2)之间,且所述螺纹杆(302)的左端与驱动电机(301)的输出轴连接,所述支撑板(303)螺纹连接在螺纹杆(302)上,且所述支撑板(303)的顶端与水箱(4)的底端连接,所述连接杆(304)固定连接在支撑板(303)的底端,所述底刮板(305)固定连接在连接杆(304)的底端,两个所述侧刮板(306)均固定连接在底刮板(305)的上端。
3.根据权利要求2所述的一种矿山采矿用井下水仓快速排泥装置,其特征在于:所述供水机构(5)包括出水管(501)、水泵(502)和喷水管(503),所述出水管(501)固定连通在水箱(4)的后侧,所述出水管(501)远离水箱(4)的一端固定安装有水泵(502),且所述水泵(502)的底端与支撑板(303)的上端连接,所述喷水管(503)固定连通在水泵(502)的输出端。
4.根据权利要求3所述的一种矿山采矿用井下水仓快速排泥装置,其特征在于:所述连接杆(304)的内部开设有进水腔(10),所述喷水管(503)远离水泵(502)的一端贯穿支撑板(303)且与进水腔(10)连通。
5.根据权利要求2所述的一种矿山采矿用井下水仓快速排泥装置,其特征在于:所述连接杆(304)的右侧下端开设有出水口(11),所述出水口(11)与进水腔(10)连通,且所述连通管(6)通过出水口(11)与进水腔(10)连通。
6.根据权利要求1所述的一种矿山采矿用井下水仓快速排泥装置,其特征在于:所述连通管(6)的右侧固定连接有第一连接头(12),所述锥形头(8)的左侧固定连接有第一连接头(12)配合使用的第二连接头(13),且所述第二连接头(13)与第一连接头(12)螺纹连接。
7.根据权利要求6所述的一种矿山采矿用井下水仓快速排泥装置,其特征在于:所述锥形头(8)的内部为中空,所述锥形头(8)通过第一连接头(12)和第二连接头(13)与连通管(6)连通,且所述锥形头(8)的外侧开设有多个喷孔(14)。
8.根据权利要求2所述的一种矿山采矿用井下水仓快速排泥装置,其特征在于:两个所述连接板(2)之间固定连接有导向杆(15),所述导向杆(15)位于螺纹杆(302)的后侧,且所述支撑板(303)与导向杆(15)滑动连接。
发明内容
为了解决一般只会对水仓内和排污管内残留的污泥进行分开处理,使得对污泥的处理效率较慢,则污水的排放也会受到影响的问题,本发明提供一种矿山采矿用井下水仓快速排泥装置。
本发明提供的一种矿山采矿用井下水仓快速排泥装置采用如下的技术方案:一种矿山采矿用井下水仓快速排泥装置,包括水仓本体,所述水仓本体的上部左右两侧均固定连接有连接板,两个所述连接板之间设置有排泥机构,所述排泥机构的上部固定连接有水箱,所述水箱的一侧设置有供水机构,所述排泥机构的右侧下端设置有连通管,所述连通管的外侧固定连接有刮环,所述连通管的右侧设置有锥形头,所述水仓本体的右侧下端固定连通有排污管,所述排污管上固定安装有阀门。
优选的,所述排泥机构包括驱动电机、螺纹杆、支撑板、连接杆、底刮板和两个侧刮板,所述驱动电机固定安装在其中一个连接板的一侧,所述螺纹杆转动连接在两个连接板之间,且所述螺纹杆的左端与驱动电机的输出轴连接,所述支撑板螺纹连接在螺纹杆上,且所述支撑板的顶端与水箱的底端连接,所述连接杆固定连接在支撑板的底端,所述底刮板固定连接在连接杆的底端,两个所述侧刮板均固定连接在底刮板的上端;过采用上述技术方案,通过驱动电机工作可以带动螺纹杆转动,螺纹杆转动带动支撑板移动,支撑板移动通过连接杆可以带动底刮板和侧刮板向右移动,则通过底刮板和侧刮板移动可以对水仓本体内壁上残留的污泥进行处理。
优选的,所述供水机构包括出水管、水泵和喷水管,所述出水管固定连通在水箱的后侧,所述出水管远离水箱的一端固定安装有水泵,且所述水泵的底端与支撑板的上端连接,所述喷水管固定连通在水泵的输出端。
通过采用上述技术方案,在对水仓本体内污泥进行处理的过程中连通管插入到排污管内时,这时水泵工作通过出水管从水箱内抽水,然后水流进入到排污管内,可以对排污管内的污泥进行处理。
优选的,所述连接杆的内部开设有进水腔,所述喷水管远离水泵的一端贯穿支撑板且与进水腔连通。
通过采用上述技术方案,在水泵工作从水箱内抽水时,抽出的水通过喷水管可以进入到进水腔内,然后水流通过出水口可以进入到连通管内。
优选的,所述连接杆的右侧下端开设有出水口,所述出水口与进水腔连通,且所述连通管通过出水口与进水腔连通。
优选的,所述连通管的右侧固定连接有第一连接头,所述锥形头的左侧固定连接有第一连接头配合使用的第二连接头,且所述第二连接头与第一连接头螺纹连接。
通过采用上述技术方案,通过第二连接头与第一连接头螺纹连接,使得锥形头便于从连通管上拆卸下来,则便于后续对锥形头进行清理和更换。
优选的,所述锥形头的内部为中空,所述锥形头通过第一连接头和第二连接头与连通管连通,且所述锥形头的外侧开设有多个喷孔。
通过采用上述技术方案,当水流进入到连通管内后,最后会通过锥形头上的喷孔喷出,则可以对排污管内的污泥进行处理。
优选的,两个所述连接板之间固定连接有导向杆,所述导向杆位于螺纹杆的后侧,且所述支撑板与导向杆滑动连接。
通过采用上述技术方案,在驱动电机转动带动螺纹杆移动的过程中,支撑板通过导向杆可以移动的更为稳定。
与现有技术相比,本发明的有益效果是:1、本发明设置了连接板和排泥机构,通过驱动电机工作可以带动螺纹杆转动,螺纹杆转动带动支撑板移动,支撑板移动通过连接杆可以带动底刮板和侧刮板移动,则通过底刮板和侧刮板可以快速对水仓本体内壁上残留的污泥进行处理;2、本发明同时还设置了连通管、刮环和锥形头,在通过底刮板和侧刮板移动对水仓本体内残留的污泥进行处理的过程中,底刮板移动带动连通管插入到排污管内,则通过刮环和锥形头可以对排污管内残留的污泥进行处理,使得水仓本体和排污管内的污泥可以进行同时清理,大大提高了对污泥的处理效率;3、本发明同时还设置了水箱和供水机构,在锥形头插入到排污管的内部时,这时通过水泵工作可以从水箱内抽水,然后水流可以最后通过锥形头上的喷孔喷出,则通过对排污管内进行喷水,进一步提高了对排污管内污泥的处理效果,使得装置的实用性进一步提高;4、本发明同时还设置了连通管的右侧固定连接有第一连接头,锥形头的左侧固定连接有第一连接头配合使用的第二连接头,且第二连接头与第一连接头螺纹连接。通过采用上述技术方案,通过第二连接头与第一连接头螺纹连接,使得锥形头便于从连通管上拆卸下来,则便于后续对锥形头进行清理和更换;5、本发明同时还设置了锥形头的内部为中空,锥形头通过第一连接头和第二连接头与连通管连通,且锥形头的外侧开设有多个喷孔,当水流进入到连通管内后,最后会通过锥形头上的喷孔喷出,则可以对排污管内的污泥进行处理;6、本发明同时还设置了两个连接板之间固定连接有导向杆,导向杆位于螺纹杆的后侧,且支撑板与导向杆滑动连接,在驱动电机转动带动螺纹杆移动的过程中,支撑板通过导向杆可以移动的更为稳定。
(发明人:高威;刘国泽;荣介鹏;张亚锋;罗姜;陈杰;钱芳)
