公布日：2023.11.07
申请日：2023.09.15
分类号：C02F11/122(2019.01)I;B01D25/12(2006.01)I
摘要
一种高效稳定的污泥压滤机及其工作方法，其结构包括机架，机架上部前后均水平设有一定位杆，两根定位杆之间滑动设有多个滤板，机架左端设有驱动缸，驱动缸输出端与最左部的滤板相接，定位杆内部设有触发腔，触发腔朝向滤板的内壁设有转动槽，转动槽上转动设有转动珠，污泥压滤机上设置有磁力触发式到位检测结构，有助于工作人员及时处理故障，防止对压滤工作造成影响，并且在驱动缸的输出端上设有内嵌式振动机构，在压滤工作进行时，通过微型振动电机输出振动力，通过连接块传导至滤板内的导振板，配合挤压在一起的多个滤板，进行共振，提高压滤效率。
权利要求书

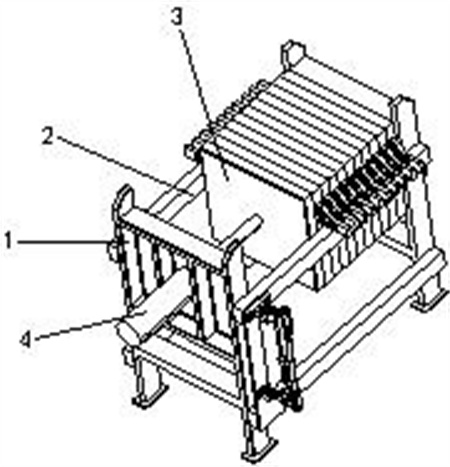

1.一种高效稳定的污泥压滤机，其特征在于：其结构包括机架（1），所述机架（1）上部前后均水平设有一定位杆（2），两根定位杆（2）之间滑动设有多个滤板（3），所述机架（1）左端设有驱动缸（4），所述驱动缸（4）输出端与最左部的滤板（3）相接，所述定位杆（2）内部设有触发腔（5），所述触发腔（5）朝向滤板（3）的内壁设有转动槽（6），所述转动槽（6）上转动设有转动珠（7），所述转动槽（6）内壁竖直设有转动贯穿转动珠（7）中心的定位轴（8），所述定位轴（8）端部与转动槽（6）内壁之间设有复位扭簧（9），所述复位扭簧（9）一端固定接于转动珠（7）外壁，另一端固定接于转动槽（6）内壁，所述转动珠（7）朝向滤板（3）的端部嵌有第一磁块（10），位于最左部的滤板（3）外壁设有对第一磁块（10）产生斥力的第二磁块（11），所述触发腔（5）另一侧内壁设有灯光控制器（12），所述转动珠（7）另一端部设有触发块（13），所述灯光控制器（12）上设有与触发块（13）相对应的触发开关（14），所述定位杆（2）外壁设有与灯光控制器（12）电连接的压滤灯条（15），所述驱动缸（4）输出端上设有对最左部的滤板（3）振动作用的内嵌式振动机构,所述机架（1）右端上部设有与滤板（3）相接的进料口，所述机架（1）右端下部设有与滤板（3）相接的出料口。
2.根据权利要求1所述的一种高效稳定的污泥压滤机，其特征在于：所述内嵌式振动机构包括振动槽（16）、振动控制器（17）、微型振动电机（18），所述振动槽（16）槽口与最左部的滤板（3）左端面中心相接，所述振动控制器（17）、微型振动电机（18）设于振动槽（16）内，所述振动控制器（17）与微型振动电机（18）采用电连接，所述驱动缸（4）的输出端外壁设有为微型振动电机（18）供电的导线接口（19），最左部的滤板（3）左部夹层内设有导振板（20），所述导振板（20）端部延伸有与振动槽（16）固定套接的连接块（21），所述连接块（21）外壁设有密封圈（22），所述连接块（21）端部设有与微型振动电机（18）输出端相接的导振连接口（23）。
3.根据权利要求1所述的一种高效稳定的污泥压滤机，其特征在于：所述机架（1）外壁设有终端控制台，所述终端控制台与驱动缸（4）、微型振动电机（18）采用无线电信号连接。
4.根据权利要求1所述的一种高效稳定的污泥压滤机，其特征在于：所述触发块（13）采用弹性塑料材质制成。
5.根据权利要求1所述的一种高效稳定的污泥压滤机，其特征在于：所述定位杆（2）采用不带磁的不锈钢材质制成。
6.根据权利要求2所述的一种高效稳定的污泥压滤机，其特征在于：所述微型振动电机（18）与振动槽（16）内壁采用螺栓固定连接。
7.根据权利要求1所述的一种高效稳定的污泥压滤机，其特征在于：所述连接块（21）为圆柱体结构。
8.一种高效稳定的污泥压滤机的工作方法，其特征在于，包括如权利要求1-8任一所述的压滤机，其工作方法包括以下步骤：步骤S1,将污泥通过进料口输入至滤板（3）内，随着驱动缸（4）驱动多个滤板（3）挤压在一起，进行压滤工作，所压出的液体会通过出料口导出；步骤S2，位于最左部的滤板（3）完全到位时，该滤板（3）上的第二磁块（11）会正好对第一磁块（10）产生斥力，使得第一磁块（10）带动转动珠（7）以定位轴（8）为中心，进行逆时针转动，复位扭簧（9）扭转产生形变，在转动过程中，转动珠（7）上的触发块（13）会与触发开关（14）接触作用，所述触发开关（14）为U型结构，触发块（13）位于触发开关（14）的U型槽口内，其U型槽口一侧为启动按钮（24），另一侧为关闭按钮（25），触发块（13）在接触启动按钮（24）后，灯光控制器（12）控制压滤灯条（15）亮起，提示工作人员滤板（3）完全挤压到位；步骤S3，位于最左部的滤板（3）未完全到位时，第二磁块（11）与第一磁块（10）产生错位，第二磁块（11）无法对第一磁块（10）产生斥力，转动珠（7）静止不动，压滤灯条（15）处于熄灭状态，提示工作人员滤板（3）未完全挤压到位，需要对驱动结构或传动结构进行检修；步骤S4，在驱动缸（4）的输出端拉扯最左部的滤板（3）复位后，第一磁块（10）失去磁力限制，复位扭簧（9）进行扭转复位，在回弹作用下，触发块（13）会与关闭按钮（25）接触，压滤灯条（15）熄灭。
发明内容
针对现有技术存在的不足，本发明目的是提供一种高效稳定的污泥压滤机及其工作方法，以解决现有的污泥压滤机在工作过程中，因驱动结构故障或传动结构磨损，会造成压滤板无法挤压到位，工作人员难以直接通过肉眼观察到，不及时进行处理的话，容易造成影响压滤工作的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种高效稳定的污泥压滤机,其结构包括机架，所述机架上部前后均水平设有一定位杆，两根定位杆之间滑动设有多个滤板，所述机架左端设有驱动缸，所述驱动缸输出端与最左部的滤板相接，所述定位杆内部设有触发腔，所述触发腔朝向滤板的内壁设有转动槽，所述转动槽上转动设有转动珠，所述转动槽内壁竖直设有转动贯穿转动珠中心的定位轴，所述定位轴端部与转动槽内壁之间设有复位扭簧，所述复位扭簧一端固定接于转动珠外壁，另一端固定接于转动槽内壁，所述转动珠朝向滤板的端部嵌有第一磁块，位于最左部的滤板外壁设有对第一磁块产生斥力的第二磁块，所述触发腔另一侧内壁设有灯光控制器，所述转动珠另一端部设有触发块，所述灯光控制器上设有与触发块相对应的触发开关，所述定位杆外壁设有与灯光控制器电连接的压滤灯条，所述驱动缸输出端上设有对最左部的滤板振动作用的内嵌式振动机构,所述机架右端上部设有与滤板相接的进料口，所述机架右端下部设有与滤板相接的出料口。
进一步地，所述内嵌式振动机构包括振动槽、振动控制器、微型振动电机，所述振动槽槽口与最左部的滤板左端面中心相接，所述振动控制器、微型振动电机设于振动槽内，所述振动控制器与微型振动电机采用电连接，所述驱动缸的输出端外壁设有为微型振动电机供电的导线接口，最左部的滤板左部夹层内设有导振板，所述导振板端部延伸有与振动槽固定套接的连接块，所述连接块外壁设有密封圈，所述连接块端部设有与微型振动电机输出端相接的导振连接口。
进一步地，所述机架外壁设有终端控制台，所述终端控制台与驱动缸、微型振动电机采用无线电信号连接。
进一步地，所述触发块采用弹性塑料材质制成。
进一步地，所述定位杆采用不带磁的不锈钢材质制成。
进一步地，所述微型振动电机与振动槽内壁采用螺栓固定连接。
进一步地，所述连接块为圆柱体结构。
一种高效稳定的污泥压滤机的工作方法，包括如下步骤：步骤S1,将污泥通过进料口输入至滤板内，随着驱动缸驱动多个滤板挤压在一起，进行压滤工作，所压出的液体会通过出料口导出；步骤S2，位于最左部的滤板完全到位时，该滤板上的第二磁块会正好对第一磁块产生斥力，使得第一磁块带动转动珠以定位轴为中心，进行逆时针转动，复位扭簧扭转产生形变，在转动过程中，转动珠上的触发块会与触发开关接触作用，所述触发开关为U型结构，触发块位于触发开关的U型槽口内，其U型槽口一侧为启动按钮，另一侧为关闭按钮，触发块在接触启动按钮后，灯光控制器控制压滤灯条亮起，提示工作人员滤板完全挤压到位；步骤S3，位于最左部的滤板未完全到位时，第二磁块与第一磁块产生错位，第二磁块无法对第一磁块产生斥力，转动珠静止不动，压滤灯条处于熄灭状态，提示工作人员滤板未完全挤压到位，需要对驱动结构或传动结构进行检修；步骤S4，在驱动缸的输出端拉扯最左部的滤板复位后，第一磁块失去磁力限制，复位扭簧进行扭转复位，在回弹作用下，触发块会与关闭按钮接触，压滤灯条熄灭。
本发明的有益效果是：污泥压滤机上设置有磁力触发式到位检测结构，有助于工作人员及时处理故障，防止对压滤工作造成影响，并且在驱动缸的输出端上设有内嵌式振动机构，在压滤工作进行时，通过微型振动电机输出振动力，通过连接块传导至滤板内的导振板，配合挤压在一起的多个滤板，进行共振，提高压滤效率。
（发明人：陈正福）
