公布日：2024.05.03
申请日：2024.03.14
分类号：C02F9/00(2023.01)I;C02F1/24(2023.01)N;C02F1/40(2023.01)N;C02F1/44(2023.01)N;C02F1/32(2023.01)N
摘要
本发明一种集成式污水净化装置，涉及污水净化领域，具体为提供一种集成式污水净化装置，主要由箱体、反冲管路、净化板、控制系统组成，反冲管路位于箱体的正上方，净化板位于箱体的内部，控制系统连接各个组成部分，通过将固体领域的分离方式运用至污水净化领域，并整合到高度集成的设备，降低净化设备的占地面积，提升了净化设备的净化效率。
权利要求书

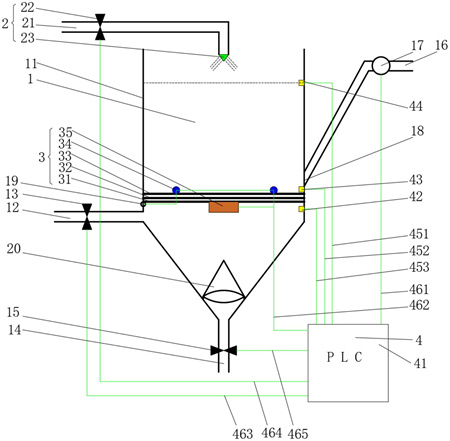

1.一种集成式污水净化装置，主要由箱体(1)、反冲管路(2)、净化板(3)、控制系统(4)组成，反冲管路(2)位于箱体(1)的正上方，净化板(3)位于箱体(1)的内部，控制系统(4)连接各个组成部分。
2.根据权利要求1所述的一种集成式污水净化装置，其特征在于：所述箱体(1)由主体(11)、污水进水管(12)、污水阀(13)、排污管道(14)、排污阀(15)、净水排水管(16)、水泵(17)、净水插板阀(18)、气泡管(19)、集污罩(20)组成，所述主体(11)上半部分呈圆柱形，下半部分呈圆锥形；所述污水进水管(12)位于圆柱形与圆锥形交接位置，且水平位置处于进水传感器(42)的下方，污水阀(13)位于污水进水管(12)上；所述排污管道(14)位于主体(11)圆锥形的底部，排污阀(15)位于排污管道(14)上；所述净水排水管(16)位于主体(11)位于圆柱形上，且水平位置处于净水传感器(43)的上方，水泵(17)位于净水排水管(16)上，净水插板阀(18)位于净水排水管(16)与主体(11)的连接处:所述集污罩(20)呈倒圆锥形，位于主体(11)的圆锥形底部，与主体(11)采用旋转卡扣的连接方式，且边缘与主体(11)的内壁留有缝隙。
3.根据权利要求2所述的一种集成式污水净化装置，其特征在于：所述气泡管(19)位于主体(11)位于圆柱形上且与主体(11)的圆弧相切。
4.根据权利要求1所述的一种集成式污水净化装置，其特征在于：所述箱体反冲管路(2)由反冲进水管(21)、反冲阀(22)、喷淋头(23)组成，反冲阀(22)位于反冲进水管(21)上，喷淋头(23)位于反冲进水管(21)的一端且水平位置处于止水传感器(44)的上方。
5.根据权利要求1所述的一种集成式污水净化装置，其特征在于：所述净化板(3)由金属支撑网(31)、渗透膜(32)、金属保持网(33)、UV灯(34)、超声波清洗器(35)组成，超声波清洗器(35)通过轧带的方式固定在金属支撑网(31)的下方，渗透膜(32)位于金属支撑网(31)与金属保持网(33)之间，通过螺栓连接方式将金属支撑网(31)与金属保持网(33)连接夹紧渗透膜(32)，UV灯(34)通过轧带的方式固定在金属保持网(33)的上方，所述金属支撑网(31)与金属保持网(33)均为303不锈钢材质。
6.根据权利要求1所述的一种集成式污水净化装置，其特征在于：所述控制系统(4)由PLC(41)、进水传感器(42)、净水传感器(43)、止水传感器(44)、止水传感器信号线(451)、净水传感器信号线(452)、进水传感器信号线(453)、水泵信号线(461)、净化信号线(462)、污水阀信号线(463)、反冲阀信号线(464)、排污阀信号线(465)组成，进水传感器(42)为接近感应器，位于主体(11)圆柱形的内部，水平位置高于污水进水管(12)；净水传感器(43)为计数感应器，位于主体(11)圆柱形的内部，水平位置低于净水插板阀(18)；止水传感器(44)为接近感应器，位于主体(11)圆柱形的内部，水平位置低于喷淋头(23)；止水传感器信号线(451)一端连接止水传感器(44)，一端连接PLC(41)；净水传感器信号线(452)一端连接净水传感器(43)，一端连接PLC(41)；进水传感器信号线(453)一端连接进水传感器(42)，一端连接PLC(41)；水泵信号线(461)一端连接水泵(17)，一端连接PLC(41)；净化信号线(462)一端连接UV灯(34)与超声波清洗器(35)，一端连接PLC(41)；污水阀信号线(463)一端连接污水阀(13)，一端连接PLC(41)；反冲阀信号线(464)一端连接反冲阀(22)，一端连接PLC(41)；排污阀信号线(465)一端连接排污阀(15)，一端连接PLC(41)。
发明内容
为解决上述背景技术中提出的现有净化方式为几种方式简单叠加而造成的体积庞大、效率底下的问题，本发明的目的在于提供一种集成式污水净化装置，通过将固体领域的分离方式运用至污水净化领域，并整合到高度集成的设备，降低净化设备的占地面积，提升了净化设备的净化效率。
为实现上述目的，本发明提供如下技术方案：一种集成式污水净化装置，主要由箱体、反冲管路、净化板、控制系统组成，反冲管路位于箱体的正上方，净化板位于箱体的内部，控制系统连接各个组成部分。
所述箱体由主体、污水进水管、污水阀、排污管道、排污阀、净水排水管、水泵、净水插板阀、气泡管、集污罩组成，所述主体上半部分呈圆柱形，下半部分呈圆锥形；所述污水进水管位于圆柱形与圆锥形交接位置，且水平位置处于进水传感器的下方，污水阀位于污水进水管上；所述排污管道位于主体圆锥形的底部，排污阀位于排污管道上；所述净水排水管位于主体位于圆柱形上，且水平位置处于净水传感器的上方，水泵位于净水排水管上，净水插板阀位于净水排水管与主体的连接处:所述集污罩呈倒圆锥形，位于主体的圆锥形底部，与主体采用旋转卡扣的连接方式，且边缘与主体的内壁留有缝隙。
所述气泡管位于主体位于圆柱形上且与主体的圆弧相切，净化污水时在气泡管内通入轻微气体，使污水旋流运动，因为从周边通入空气，则水的流速从周边到中心逐渐减小，较重的污泥等杂质从中心汇集至主体圆锥形底部，同时气泡作为载体，使污水中的乳化油、微小悬浮物等粘附在气泡上，利用气泡的升力浮到净化板下方，从而加快净化效率。
所述箱体反冲管路由反冲进水管、反冲阀、喷淋头组成，反冲阀位于反冲进水管上，喷淋头位于反冲进水管的一端且水平位置处于止水传感器的上方。
所述净化板由金属支撑网、渗透膜、金属保持网、UV灯、超声波清洗器组成，超声波清洗器通过轧带的方式固定在金属支撑网的下方，渗透膜位于金属支撑网与金属保持网之间，通过螺栓连接方式将金属支撑网与金属保持网连接夹紧渗透膜，UV灯通过轧带的方式固定在金属保持网的上方，所述金属支撑网与金属保持网均为303不锈钢材质。
所述控制系统由PLC、进水传感器、净水传感器、止水传感器、止水传感器信号线、净水传感器信号线、进水传感器信号线、水泵信号线、净化信号线、污水阀信号线、反冲阀信号线、排污阀信号线组成，进水传感器为接近感应器，位于主体圆柱形的内部，水平位置高于污水进水管；净水传感器为计数感应器，位于主体圆柱形的内部，水平位置低于净水插板阀；止水传感器为接近感应器，位于主体圆柱形的内部，水平位置低于喷淋头；止水传感器信号线一端连接止水传感器，一端连接PLC；净水传感器信号线一端连接净水传感器，一端连接PLC；进水传感器信号线一端连接进水传感器，一端连接PLC；水泵信号线一端连接水泵，一端连接PLC；净化信号线一端连接UV灯与超声波清洗器，一端连接PLC；污水阀信号线一端连接污水阀，一端连接PLC；反冲阀信号线一端连接反冲阀，一端连接PLC；排污阀信号线一端连接排污阀，一端连接PLC。
与现有技术相比，本发明的有益效果如下：
1、本发明结构紧凑，集合了沉淀法、气泡法、超声波清洗法、物理渗透法、UV杀菌法的污水处理方式，结构紧凑合理。
2、本发明首创将固体领域的分离方式运用至污水净化领域。
（发明人：罗强;周颂棠;周运和）
