公布日：2023.10.31
申请日：2023.08.03
分类号：C02F11/122(2019.01)I;B01D25/21(2006.01)I;B01D25/28(2006.01)I;B01D25/34(2006.01)I;B01D25/38(2006.01)I
摘要
本发明公开了一种污泥低温真空板框压滤机，涉及板框压滤机技术领域，包括台板、板框压滤支撑动力机构、压滤板框机构、低温真空排湿机构和隔膜充气加压机构：台板上侧中部开设有滤饼下落通槽；板框压滤支撑动力机构包含有立柱和滤水排放组件，所述台板的顶部四角分别固定连接有四个立柱，右侧的两个立柱顶部之间固定连接有纵梁，采用隔膜加压降低滤饼含水量的同时，采用真空负压对板框主体中压滤腔内的滤饼进行抽湿处理，进一步降低滤饼中的含水量，压滤机的固液分离效果好，压滤完成后通过滤饼清除机构中的滤饼震动清除组件工作，可以将板框中压滤腔边角处附着的滤饼震动清除，可以提高板框中滤饼的清理效率。
权利要求书

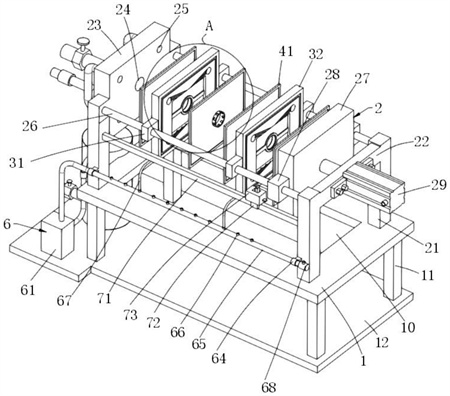

1.一种污泥低温真空板框压滤机，其特征在于，包括：台板(1)，上侧中部开设有滤饼下落通槽(10)；板框压滤支撑动力机构(2)，包含有立柱(21)、纵梁(22)、止推板(23)、污泥加注孔(24)、滤水出孔(25)、横滑杆(26)、挤压板(27)、导向滑块(28)、液压缸(29)、滤水排放组件，所述台板(1)的顶部四角分别固定连接有四个立柱(21)，右侧的两个立柱(21)顶部之间固定连接有纵梁(22)，右侧的两个立柱(21)之间固定连接有止推板(23)，止推板(23)的中部开设有污泥加注孔(24)，所述止推板(23)的侧面四角分别开设有滤水出孔(25)，四个滤水出孔(25)的左端连接滤水排放组件，左右对应的两个立柱(21)之间固定连接有横滑杆(26)，所述纵梁(22)的中部固定连接有液压缸(29)，液压缸(29)左侧的伸缩端固定连接挤压板(27)的右侧中部，所述挤压板(27)的前后侧分别固定连接有导向滑块(28)，两个导向滑块(28)分别与两个横滑杆(26)横向滑动连接；压滤板框机构(3)，设有多个且设置在止推板(23)和挤压板(27)之间，且每个压滤板框机构(3)的左右两侧分别设置有污泥过滤组件(4)；低温真空排湿机构(5)，顶部连接滤水排放组件中的集管(213)；隔膜充气加压机构(6)，连接低温真空排湿机构(5)。
2.根据权利要求1所述的污泥低温真空板框压滤机，其特征在于：所述压滤板框机构(3)包含有滑动块(31)、板框主体(32)、内固杆(33)、污泥导流套(34)、滤水通孔(36)、渗水槽(37)、加压隔膜(39)，所述板框主体(32)的前后侧分别固定连接有滑动块(31)，滑动块(31)侧面的滑孔分别与对应的横滑杆(26)滑动连接，所述板框主体(32)内中部通过内固杆(33)固定连接有污泥导流套(34)，所述污泥导流套(34)与污泥加注孔(24)对应设置，且板框主体(32)内中部固定连接有加压隔膜(39)，加压隔膜(39)将板框主体(32)内分隔为两侧的压滤腔，污泥导流套(34)穿过加压隔膜(39)中部的预留通孔，所述板框主体(32)的四角分别开设有与滤水出孔(25)对应的滤水通孔(36)，所述板框主体(32)的侧面靠近滤水通孔(36)的位置开设有渗水槽(37)，渗水槽(37)将滤水通孔(36)端部与同侧的压滤腔连通。
3.根据权利要求2所述的污泥低温真空板框压滤机，其特征在于：所述压滤板框机构(3)还包含有环形卡槽(35)和框状卡槽(38)，所述板框主体(32)的两侧面靠近边沿的位置分别开设有框状卡槽(38)，框状卡槽(38)包围住四个滤水通孔(36)，所述污泥导流套(34)的两端内侧分别开设有环形卡槽(35)。
4.根据权利要求3所述的污泥低温真空板框压滤机，其特征在于：所述污泥过滤组件(4)包含有卡框(41)、滤布(42)、通水套(43)、污泥侧通孔(44)，每个板框主体(32)的两侧方分别设有卡框(41)，卡框(41)与同侧的框状卡槽(38)配合卡接，且卡框(41)内设置有滤布(42)，滤布(42)的中部固定连接有通水套(43)，所述通水套(43)靠近加压隔膜(39)的一端与环形卡槽(35)卡接，通水套(43)远离加压隔膜(39)的一端侧面环形阵列开设有污泥侧通孔(44)。
5.根据权利要求2所述的污泥低温真空板框压滤机，其特征在于：所述低温真空排湿机构(5)包含有排湿管道(51)、电磁阀二(52)、真空罐(53)、排放管道(54)、电磁阀三(55)、吸气管道(56)、电磁阀四(57)，真空罐(53)的顶部进口通过电磁阀二(52)连接排湿管道(51)的底端，排湿管道(51)的顶端连接集管(213)，所述真空罐(53)的底部侧面连接排放管道(54)，排放管道(54)上安装有电磁阀三(55)，真空罐(53)的顶部侧面连接吸气管道(56)的一端，吸气管道(56)的中部安装有电磁阀四(57)。
6.根据权利要求5所述的污泥低温真空板框压滤机，其特征在于：所述隔膜充气加压机构(6)包含有真空泵(61)和隔膜充气组件，所述吸气管道(56)的另一端连接真空泵(61)的进气口，所述真空泵(61)的出气口通过隔膜充气组件连接各个加压隔膜(39)。
7.根据权利要求2所述的污泥低温真空板框压滤机，其特征在于：还包括滤饼清除机构(7)，前侧的两个立柱(21)之间安装有滤饼清除机构(7)，所述滤饼清除机构(7)位于前侧的横滑杆(26)下方。
8.根据权利要求7所述的污泥低温真空板框压滤机，其特征在于：所述滤饼清除机构(7)包含有直线横移组件、滤饼震动清除组件、电动伸缩杆一(79)和凸块(711)，前侧的两个立柱(21)之间安装有直线横移组件，直线横移组件的顶部设置有滤饼震动清除组件，所述滤饼震动清除组件上安装电动伸缩杆一(79)的底部，所述电动伸缩杆一(79)的顶部设置有凸块(711)。
9.根据权利要求8所述的污泥低温真空板框压滤机，其特征在于：所述压滤板框机构(3)还包含有底凹槽(310)，所述滑动块(31)的底部开设有底凹槽(310)，所述凸块(711)与底凹槽(310)对应配合设置。
10.根据权利要求4所述的污泥低温真空板框压滤机，其特征在于：还包括滤布清理位置调整机构(8)和滤布清理机构(9)，所述滤布清理位置调整机构(8)安装在纵梁(22)和止推板(23)的顶部，所述滤布清理位置调整机构(8)的底部连接有滤布清理机构(9)。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种污泥低温真空板框压滤机，采用隔膜加压降低滤饼含水量的同时，采用真空负压对板框主体中压滤腔内的滤饼进行抽湿处理，进一步降低滤饼中的含水量，压滤机的固液分离效果好，压滤完成后通过滤饼清除机构中的滤饼震动清除组件工作，可以将板框中压滤腔边角处附着的滤饼震动清除，可以提高板框中滤饼的清理效率，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种污泥低温真空板框压滤机，包括：
台板，上侧中部开设有滤饼下落通槽；
板框压滤支撑动力机构，包含有立柱、纵梁、止推板、污泥加注孔、滤水出孔、横滑杆、挤压板、导向滑块、液压缸、滤水排放组件，所述台板的顶部四角分别固定连接有四个立柱，右侧的两个立柱顶部之间固定连接有纵梁，右侧的两个立柱之间固定连接有止推板，止推板的中部开设有污泥加注孔，所述止推板的侧面四角分别开设有滤水出孔，四个滤水出孔的左端连接滤水排放组件，左右对应的两个立柱之间固定连接有横滑杆，所述纵梁的中部固定连接有液压缸，液压缸左侧的伸缩端固定连接挤压板的右侧中部，所述挤压板的前后侧分别固定连接有导向滑块，两个导向滑块分别与两个横滑杆横向滑动连接；
压滤板框机构，设有多个且设置在止推板和挤压板之间，且每个压滤板框机构的左右两侧分别设置有污泥过滤组件；
低温真空排湿机构，顶部连接滤水排放组件中的集管；
隔膜充气加压机构，连接低温真空排湿机构。
台板用于安装板框压滤支撑动力机构，使用时，将每个压滤板框机构的两侧分别安装好污泥过滤组件，然后液压缸工作推着挤压板通过导向滑块沿着横滑杆向左移动，直到遇到止推板停止下来，此时所有的压滤板框机构被牢牢压住，然后通过污泥加注孔内各个压滤板框机构内注入污泥浆，污泥浆中的固体颗粒被污泥过滤组件过滤留在压滤板框机构内形成滤饼，滤出的液体通过滤水出孔和滤水排放组件排出，然后隔膜充气加压机构工作压滤板框机构中的加压隔膜加压充气，从而压滤板框机构内过滤留下的滤饼进行进一布的加压处理，可以将滤饼的水分通过滤水出孔和滤水排放组件挤压出去，且隔膜充气加压机构将低温真空排湿机构内抽真空，低温真空排湿机构通过滤水排放组件和滤水出孔可以负压吸收滤饼中的水和湿气，进一步降低滤饼中的含水量。
进一步的，所述压滤板框机构包含有滑动块、板框主体、内固杆、污泥导流套、滤水通孔、渗水槽、加压隔膜，所述板框主体的前后侧分别固定连接有滑动块，滑动块侧面的滑孔分别与对应的横滑杆滑动连接，所述板框主体内中部通过内固杆固定连接有污泥导流套，所述污泥导流套与污泥加注孔对应设置，且板框主体内中部固定连接有加压隔膜，加压隔膜将板框主体内分隔为两侧的压滤腔，污泥导流套穿过加压隔膜中部的预留通孔，所述板框主体的四角分别开设有与滤水出孔对应的滤水通孔，所述板框主体的侧面靠近滤水通孔的位置开设有渗水槽，渗水槽将滤水通孔端部与同侧的压滤腔连通。
内固杆用于固定污泥导流套和加压隔膜，压滤板框机构被挤压到一起后，各个滤水通孔对应设置，各个污泥导流套对应设置，污泥导流套连通起来构成污泥通道，滤水通孔组成滤水的排出通道，从污泥加注孔内注入的污泥通过污泥导流套进入到各个压滤腔内，污泥经过污泥过滤组件的过滤后通过渗水槽渗入滤水通孔内，然后从滤水排放组件排出，待压滤腔内被填充满过滤后剩下的滤饼后，停止向污泥加注孔内注入污泥，然后向加压隔膜内加压充气，通过加压隔膜向外扩张提高对压滤腔内滤饼的挤压力，从而将滤饼中的水进一步挤压出去，挤出的水还是通过渗水槽和滤水通孔排出。
进一步的，所述压滤板框机构还包含有环形卡槽和框状卡槽，所述板框主体的两侧面靠近边沿的位置分别开设有框状卡槽，框状卡槽包围住四个滤水通孔，所述污泥导流套的两端内侧分别开设有环形卡槽。框状卡槽用于固定污泥过滤组件的外框，环形卡槽用于固定污泥过滤组件的中部部件。
进一步的，所述污泥过滤组件包含有卡框、滤布、通水套、污泥侧通孔，每个板框主体的两侧方分别设有卡框，卡框与同侧的框状卡槽配合卡接，且卡框内设置有滤布，滤布的中部固定连接有通水套，所述通水套靠近加压隔膜的一端与环形卡槽卡接，通水套远离加压隔膜的一端侧面环形阵列开设有污泥侧通孔。
卡框卡入框状卡槽，方便快速牢靠的将滤布展开固定在板框主体侧面的压滤腔处，通水套的端部卡入环形卡槽，使从污泥导流套通入的污泥不能流入加压隔膜和滤布之间的缝隙，从污泥导流套通过的污泥流经通水套和污泥侧通孔进入到两个挨着滤布之间的空间，两个板框主体之间一共有两个滤布，通过两个滤布中部的通水套相互抵紧，避免污泥从通水套内流经时将通水套冲开与环形卡槽脱离，设置污泥侧通孔可以使污泥有序流入两个挨着的滤布之间，位于两个滤布之间的污泥中的水经过滤布过滤，滤出的水经过渗水槽和滤水通孔排出，被过滤留下的泥则推着滤布在压滤腔内形成滤饼，通过环形卡槽和框状卡槽对污泥过滤组件安装，可以快速便捷的更换污泥过滤组件，利于将污泥过滤组件拆卸下来清理滤布。
进一步的，所述低温真空排湿机构包含有排湿管道、电磁阀二、真空罐、排放管道、电磁阀三、吸气管道、电磁阀四，真空罐的顶部进口通过电磁阀二连接排湿管道的底端，排湿管道的顶端连接集管，所述真空罐的底部侧面连接排放管道，排放管道上安装有电磁阀三，真空罐的顶部侧面连接吸气管道的一端，吸气管道的中部安装有电磁阀四。
在污泥初步对压滤板框机构和污泥过滤组件进行过滤后，就会采用加压隔膜进行二次加压过滤，然后关闭滤水排放组件中的电磁阀一和电磁阀三，打开电磁阀四，通过隔膜充气加压机构将真空罐内抽真空，打开电磁阀二，真空罐中的负压通过排湿管道、滤水出孔、滤水通孔、滤布接触到滤饼，利于将滤布中的水、湿气抽入真空罐内暂存，可以进一步降低滤饼的含水量，待排湿完成，关闭电磁阀二和电磁阀四，可以打开电磁阀三，通过排放管道将真空罐内底部吸出的水进行排放。
进一步的，所述隔膜充气加压机构包含有真空泵和隔膜充气组件，所述吸气管道的另一端连接真空泵的进气口，所述真空泵的出气口通过隔膜充气组件连接各个加压隔膜。真空泵用于通过吸气管道将真空罐内抽真空，抽取的空气通过隔膜充气组件将加压隔膜内挤压充气，一边抽真空，一边对加压隔膜充气加压，不足的空气通过进气管路和电磁阀五从外部获取。
进一步的，还包括滤饼清除机构，前侧的两个立柱之间安装有滤饼清除机构，所述滤饼清除机构位于前侧的横滑杆下方，在压滤完成后，液压缸缩短，带动挤压板右移，滤饼清除机构可以带动板框主体左移打开压滤腔，压滤腔中被滤布滤下的滤饼会掉落。
进一步的，所述滤饼清除机构包含有直线横移组件、滤饼震动清除组件、电动伸缩杆一和凸块，前侧的两个立柱之间安装有直线横移组件，直线横移组件的顶部设置有滤饼震动清除组件，所述滤饼震动清除组件上安装电动伸缩杆一的底部，所述电动伸缩杆一的顶部设置有凸块。直线横移组件带动滤饼震动清除组件、电动伸缩杆一和凸块横移，使凸块顶部对准滑动块，电动伸缩杆一伸长，使凸块抵住滑动块的底部，滤饼震动清除组件带动电动伸缩杆一和凸块左右快速往复移动，利于将压滤腔处于边角处的滤饼抖掉。
进一步的，所述压滤板框机构还包含有底凹槽，所述滑动块的底部开设有底凹槽，所述凸块与底凹槽对应配合设置，底凹槽配合凸块可以提高对滑动块的固定牢靠度。
进一步的，还包括滤布清理位置调整机构和滤布清理机构，所述滤布清理位置调整机构安装在纵梁和止推板的顶部，所述滤布清理位置调整机构的底部连接有滤布清理机构，滤布清理位置调整机构用于带动滤布清理机构活动，使滤布清理机构依次顺序包裹住各个压滤板框机构两侧污泥过滤组件，完成不拆卸污泥过滤组件而对污泥过滤组件的在线清理工作。
与现有技术相比，本发明的有益效果是：本污泥低温真空板框压滤机，具有以下好处：
1、采用隔膜加压降低滤饼含水量的同时，采用真空负压对板框主体中压滤腔内的滤饼进行抽湿处理，进一步降低滤饼中的含水量，压滤机的固液分离效果好；
2、压滤完成后通过滤饼清除机构中的滤饼震动清除组件工作，可以将板框中压滤腔边角处附着的滤饼震动清除，可以提高板框中滤饼的清理效率。
（发明人：赵秋岚;马东方;阳重阳;钱伟斌;梁辉政;廖凤珍）
