公布日：2023.10.10
申请日：2023.07.10
分类号：B01D21/02(2006.01)I;B01D21/24(2006.01)I
摘要
本发明公开一种水处理澄清器，包括澄清水箱，该澄清水箱的底部设置为水平的平面形式，且澄清水箱的底部还安装有抽泥管，澄清水箱的上端又对应安装有进液管，所述澄清水箱的上方设置有固定板，该固定板上对应安装有升降机构，升降机构的升降杆向下穿过固定板并对应在杆端安装有分隔板。本发明中上方的澄清水和下方已经沉淀的污泥可以通过设置的分隔板被相应分隔开，无论上方的澄清水和下方的污泥如何处理都不会相应影响，既可以对上方的澄清水进行抽取处理也可以放药后进行中和处理等均不会收到下方的污泥的影响；而下方对污泥的处理同样不会影响上方的澄清水，结构设计十分巧妙，使用方便合理。
权利要求书

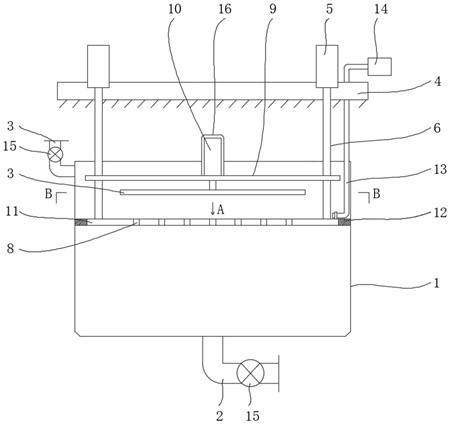

1.一种水处理澄清器，其特征在于：包括澄清水箱(1)，该澄清水箱(1)的底部设置为水平的平面形式，且澄清水箱(1)的底部还安装有抽泥管(2)，澄清水箱(1)的上端又对应安装有进液管(3)，从进液管(3)进入的污水对应在澄清水箱(1)中进行静置澄清；所述澄清水箱(1)的上方设置有一固定板(4)，该固定板(4)上对应安装有升降机构(5)，所述升降机构(5)的升降杆(6)向下穿过固定板(4)并对应在杆端安装有分隔板(7)，该分隔板(7)的形状尺寸与澄清水箱(1)的内部形状尺寸相适配，升降机构(5)可带动分隔板(7)下降到澄清水箱(1)内，且所述的分隔板(7)上还设置有若干均布的过水孔(8)；所述的分隔板(7)和固定板(4)之间还设置有一升降支架(9)，所述的升降支架(9)对应固定在升降杆(6)上，使得升降支架(9)和分隔板(7)可同步上下升降移动；且所述的升降支架(9)上还安装有竖向的电动推杆(10)，该电动推杆(10)的主轴向下伸出，且轴端安装有堵孔板(11)，该堵孔板(11)设置在升降支架(9)与分隔板(7)之间，且所述的堵孔板(11)全面覆盖住分隔板(7)上的过水孔(8)。
2.根据权利要求1所述的一种水处理澄清器，其特征在于：所述的澄清水箱(1)设置为圆筒状水箱，所述的分隔板(7)设置为圆形板体结构；所述分隔板(7)上的过水孔(8)为环形均布设置。
3.根据权利要求2所述的一种水处理澄清器，其特征在于：所述分隔板(7)的边缘位置处还安装有一圈堵水垫(12)。
4.根据权利要求1所述的一种水处理澄清器，其特征在于：所述的固定板(4)上还安装有抽水管(13)，该抽水管(13)对应连接安装有抽水泵(14)，抽水管(13)的下端对应固定在分隔板(7)上，且相应设置抽水管(13)的位置，堵孔板(11)向下移动后不会压住抽水管(13)。
5.根据权利要求4所述的一种水处理澄清器，其特征在于：所述的抽水管(13)设置为可伸缩调节高度的弹簧管，使得抽水管(13)可随分隔板(7)上下移动。
6.根据权利要求1所述的一种水处理澄清器，其特征在于：所述的进液管(3)和抽泥管(2)上均安装有电磁阀(15)；且抽泥管(2)上还安装有抽泥泵。
7.根据权利要求1所述的一种水处理澄清器，其特征在于：所述固定板(4)上的升降机构(5)共设置有左右对称的两组，所述的升降支架(9)上还安装有用于保护电动推杆(10)的防水罩(16)。
发明内容
本发明的目的是针对现有技术存在的不足，提供一种水处理澄清器；其技术方案如下：
一种水处理澄清器，包括澄清水箱，该澄清水箱的底部设置为水平的平面形式，且澄清水箱的底部还安装有抽泥管，澄清水箱的上端又对应安装有进液管，从进液管进入的污水对应在澄清水箱中进行静置澄清。
所述澄清水箱的上方设置有一固定板，该固定板上对应安装有升降机构，所述升降机构的升降杆向下穿过固定板并对应在杆端安装有分隔板，该分隔板的形状尺寸与澄清水箱的内部形状尺寸相适配，升降机构可带动分隔板下降到澄清水箱内，且所述的分隔板上还设置有若干均布的过水孔。
所述的分隔板和固定板之间还设置有一升降支架，所述的升降支架对应固定在升降杆上，使得升降支架和分隔板可同步上下升降移动；且所述的升降支架上还安装有竖向的电动推杆，该电动推杆的主轴向下伸出，且轴端安装有堵孔板，该堵孔板设置在升降支架与分隔板之间，且所述的堵孔板全面覆盖住分隔板上的过水孔。
进一步地，所述的澄清水箱设置为圆筒状水箱，所述的分隔板设置为圆形板体结构；所述分隔板上的过水孔为环形均布设置。
进一步地，所述分隔板的边缘位置处还安装有一圈堵水垫。
进一步地，所述的固定板上还安装有抽水管，该抽水管对应连接安装有抽水泵，抽水管的下端对应固定在分隔板上，且相应设置抽水管的位置，堵孔板向下移动后不会压住抽水管。
进一步地，所述的抽水管设置为可伸缩调节高度的弹簧管，使得抽水管可随分隔板上下移动。
进一步地，所述的进液管和抽泥管上均安装有电磁阀；且抽泥管上还安装有抽泥泵。
进一步地，所述固定板上的升降机构共设置有左右对称的两组，所述的升降支架上还安装有用于保护电动推杆的防水罩。
有益效果：本发明具有以下有益效果：
1)本发明中上方的澄清水和下方已经沉淀的污泥可以通过设置的分隔板被相应分隔开，那么无论上方的澄清水和下方的污泥如何处理都不会相应影响，既可以对上方的澄清水进行抽取处理也可以放药后进行中和处理等均不会收到下方的污泥的影响；而下方对污泥的处理同样不会影响上方的澄清水，结构设计十分巧妙，使用方便合理；
2)本发明中下方已经沉淀澄清的污泥可以通过抽泥泵直接从抽泥管中抽取出来，同时上方的升降机构可同时下压整体分隔板，一方面解决压力问题，另外一方面加快污泥的抽取，且相应设置过水孔的分布，以及在分隔板的边缘位置处安装堵水垫，不会在分隔板下降的时候，有污泥从缝隙漏出，结构合理使用方便；
3)本发明中上方已经澄清的水体通过设置的抽水管进行抽取，且本发明将抽水管直接固定在分隔板上，分隔板无论下降到各种位置，分隔板上方区域的水体都是清水，因此可以非常方便的抽取上方的澄清水，并且还需要将抽水管设置成弹簧管结构，不会影响抽水管的上下移动，使用方便。
（发明人：陈科文;陈竹）
