公布日：2023.10.31
申请日：2023.08.17
分类号：C02F7/00(2006.01)I;B08B1/00(2006.01)I;B08B1/04(2006.01)I
摘要
本发明属于污水处理技术领域，具体的说是一种用于难分解废水处理的曝气装置及曝气方法；包括安装座，所述安装座的顶端固接有支撑管，所述支撑管的顶端与曝气盘的底端固接，所述曝气盘的上方设有盖板，所述安装座的一侧固定连接有进气管，所述进气管的一端延伸至安装座的内腔中与叶轮相对应，所述安装座的内腔中转动连接有转轴，所述转轴上套接有叶轮；本发明通过叶轮的转动带动转动支撑组件旋转，进而使得盖板旋转，由于气体的推动作用，可使得盖板被顶起，方便曝气，此时，被顶起旋转的盖板配合伸缩组件可带动清刷组件在曝气盘的表面进行清刷，避免曝气盘因为曝气池进口侧沉渣较多导致曝气孔从外侧被堵塞的情况。
权利要求书

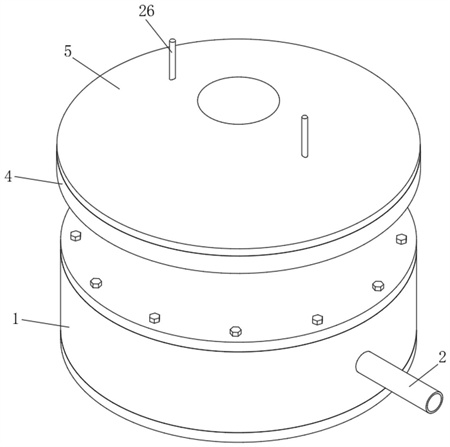

1.一种用于难分解废水处理的曝气装置，其特征在于：包括安装座(1)，所述安装座(1)的顶端固接有支撑管(3)，所述支撑管(3)的顶端与曝气盘(4)的底端固接，所述曝气盘(4)的上方设有盖板(5)，所述安装座(1)的一侧固定连接有进气管(2)，所述进气管(2)的一端延伸至安装座(1)的内腔中与叶轮(9)相对应，所述安装座(1)的内腔中转动连接有转轴(8)，所述转轴(8)上套接有叶轮(9)，所述转轴(8)的顶端延伸至支撑管(3)的内腔中与转动支撑组件连接，所述转动支撑组件的顶部贯穿曝气盘(4)的顶端与盖板(5)连接，所述盖板(5)的两侧均设有伸缩组件，所述伸缩组件延伸至盖板(5)的下方与清刷组件连接，所述清刷组件与曝气盘(4)的顶部相贴合，所述曝气盘(4)上开设有曝气孔，所述曝气盘(4)的顶部呈伞状，所述曝气孔均匀的分布在曝气盘(4)的顶部，所述盖板(5)的底端设有环形密封槽，所述曝气盘(4)的外侧顶部固接有环形密封圈(18)，所述环形密封圈(18)与环形密封槽相贴合。
2.根据权利要求1所述一种用于难分解废水处理的曝气装置，其特征在于：所述转动支撑组件包括固定套筒一(10)、限位块一(11)、限位杆(12)和弹簧一(13)，所述转轴(8)的顶端延伸至支撑管(3)内与固定套筒一(10)的底端固接，所述固定套筒一(10)的内腔中滑动连接有限位块一(11)，所述限位块一(11)的顶端固接有限位杆(12)，所述限位杆(12)的顶端贯穿固定套筒一(10)和曝气盘(4)与盖板(5)的底端固接，所述限位杆(12)上套设有弹簧一(13)，所述弹簧一(13)的两端分别与限位块一(11)的顶端和固定套筒一(10)的内壁顶端固接，所述固定套筒一(10)的内壁上开设有限位槽，所述限位块一(11)的外壁上固接有限位凸起，所述限位凸起与限位槽滑动连接。
3.根据权利要求2所述一种用于难分解废水处理的曝气装置，其特征在于：所述伸缩组件包括伸缩套筒(26)、伸缩杆(27)、固定块(28)和限位块二(29)，所述盖板(5)的两侧均镶嵌有伸缩套筒(26)，所述伸缩套筒(26)的内腔中滑动连接有伸缩杆(27)，所述伸缩杆(27)的底端延伸至盖板(5)的下方与固定块(28)固接，所述固定块(28)的底部中心处开设有T型槽，所述T型槽内滑动连接有限位块二(29)，所述限位块二(29)的底端与清刷板(22)固接。
4.根据权利要求3所述一种用于难分解废水处理的曝气装置，其特征在于：所述清刷组件包括弧形凸起一(19)、弧形凸起二(20)、固定套筒二(23)、T型杆二(24)和弹簧二(25)，所述曝气盘(4)的外侧设有环形腔，所述环形腔的内壁上均匀固接有多个弧形凸起一(19)，所述刷板(22)的底部侧壁上固接有支板(21)，所述支板(21)的另一端延伸至环形腔内与弧形凸起二(20)固接，所述弧形凸起二(20)与弧形凸起一(19)相对应，背离弧形凸起一(19)一侧的所述弧形凸起二(20)上固接有固定套筒二(23)，所述固定套筒二(23)内滑动连接有T型杆二(24)，所述T型杆二(24)的一端延伸至固定套筒二(23)的外侧与环形腔的内壁贴合，所述T型杆二(24)上套设有弹簧二(25)，所述弹簧二(25)的两端分别与T型杆二(24)和固定套筒二(23)的内壁固接，所述环形腔的侧壁上开设有环形通槽，所述支板(21)与环形通槽滑动连接。
5.根据权利要求4所述一种用于难分解废水处理的曝气装置，其特征在于：所述刷板(22)的两侧均固接有固定套筒三(31)，所述固定套筒三(31)的内腔顶部固接有弹簧三(32)，所述弹簧三(32)的底端与T型杆三(33)的顶端固接，所述T型杆三(33)的底端延伸至固定套筒三(31)的下方与安装板(34)固接，所述安装板(34)的底端均匀固接有多个刮板(35)。
6.根据权利要求5所述一种用于难分解废水处理的曝气装置，其特征在于：所述固定块(28)的两侧对称开设有导向槽(30)，所述导向槽(30)呈倾斜向上状，背离支板(21)一侧的所述固定块(28)的底部设有圆弧部，所述固定套筒三(31)的侧壁上开设有竖槽，所述竖槽内滑动连接有连接件，所述连接件的一端延伸至固定套筒三(31)内与T型杆三(33)固接，所述连接件的另一端与导向块(36)固接，所述导向块(36)与导向槽(30)和圆弧部均适应。
7.根据权利要求6所述一种用于难分解废水处理的曝气装置，其特征在于：所述支撑管(3)的内腔固接有环形滤板(14)，所述固定套筒一(10)与环形滤板(14)转动连接，所述环形滤板(14)内设有环形过滤腔，所述固定套筒一(10)的外壁两侧对称固接有两个清刷件(15)，所述清刷件(15)与环形过滤腔滑动连接。
8.根据权利要求7所述一种用于难分解废水处理的曝气装置，其特征在于：所述支撑管(3)的内腔顶部固接有阀体(16)，所述阀体(16)的顶部和底部均为球形面，所述阀体(16)的顶部与轻质密封球(17)相贴合，所述阀体(16)的中心设有通气孔。
9.根据权利要求8所述一种用于难分解废水处理的曝气装置，其特征在于：所述安装座(1)的内腔中固接有环形管(6)，所述环形管(6)与进气管(2)连通，所述环形管(6)的内侧均匀安装有多个锥形喷头(7)，所述锥形喷头(7)呈倾斜状，且与叶轮(9)相对应。
10.一种用于难分解废水处理的曝气方法，其特征在于：该曝气方法适用于权利要求1-9中任意一项所述的一种用于难分解废水处理的曝气装置，该曝气方法包括以下步骤：S1：通过风机从进气管(2)向安装座(1)内通气，使得气体由支撑管(3)进入曝气盘(4)最后从曝气孔中喷出，一方面供应生化反应所需要的氧量，同时保持混合液悬浮固体均匀混合，另一方面通过伞状的曝气盘(4)将空气分散成空气泡，增大气液接触界面，将空气中的氧溶解于水中；S2：通过叶轮(9)的转动带动转动支撑组件旋转，进而使得盖板(5)旋转，气体的推动作用，可使得盖板(5)被顶起，方便曝气的同时，被顶起旋转的盖板(5)配合伸缩组件可带动清刷组件在曝气盘(4)的表面进行清刷；S3：通过刷板(22)带动固定套筒三(31)一起上下滑动，使得安装板(34)和刮板(35)随之上下滑动，能够进一步清除附着在曝气盘(4)表面的沉渣。
发明内容
为了弥补现有技术的不足，解决现有技术中，曝气设备一般安装在曝气池的底部，但是由于曝气池进口侧的沉渣较多，安装在进口侧的曝气设备常常会因为沉渣从外侧堵塞曝气孔导致气体无法从曝气设备中喷出，进而对污水的净化处理产生影响，严重时甚至会造成曝气设备的损坏的问题，本发明提出一种用于难分解废水处理的曝气装置及曝气方法。
本发明解决其技术问题所适用于的技术方案是：本发明所述的一种用于难分解废水处理的曝气装置，包括安装座，所述安装座的顶端固接有支撑管，所述支撑管的顶端与曝气盘的底端固接，所述曝气盘的上方设有盖板，所述安装座的一侧固定连接有进气管，所述进气管的一端延伸至安装座的内腔中与叶轮相对应，所述安装座的内腔中转动连接有转轴，所述转轴上套接有叶轮，所述转轴的顶端延伸至支撑管的内腔中与转动支撑组件连接，所述转动支撑组件的顶部贯穿曝气盘的顶端与盖板连接，所述盖板的两侧均设有伸缩组件，所述伸缩组件延伸至盖板的下方与清刷组件连接，所述清刷组件与曝气盘的顶部相贴合，所述曝气盘上开设有曝气孔，所述曝气盘的顶部呈伞状，所述曝气孔均匀的分布在曝气盘的顶部，所述盖板的底端设有环形密封槽，所述曝气盘的外侧顶部固接有环形密封圈，所述环形密封圈与环形密封槽相贴合；通过进气管向安装座内通气，使得叶轮旋转，通过叶轮的转动带动转动支撑组件旋转，进而使得盖板旋转，由于气体的推动作用，可使得盖板被顶起，方便曝气，此时，被顶起旋转的盖板配合伸缩组件可带动清刷组件在曝气盘的表面进行清刷，避免曝气盘因为曝气池进口侧沉渣较多导致曝气孔从外侧被堵塞的情况。
优选的，所述转动支撑组件包括固定套筒一、限位块一、限位杆和弹簧一，所述转轴的顶端延伸至支撑管内与固定套筒一的底端固接，所述固定套筒一的内腔中滑动连接有限位块一，所述限位块一的顶端固接有限位杆，所述限位杆的顶端贯穿固定套筒一和曝气盘与盖板的底端固接，所述限位杆上套设有弹簧一，所述弹簧一的两端分别与限位块一的顶端和固定套筒一的内壁顶端固接，所述固定套筒一的内壁上开设有限位槽，所述限位块一的外壁上固接有限位凸起，所述限位凸起与限位槽滑动连接；通过限位凸起和限位槽之间的滑动配合，使得限位块带动限位杆旋转，同时盖板被顶起后带动限位杆和限位块一起上升压缩弹簧一，实现了盖板在被顶起的同时与叶轮一起旋转，在不影响曝气的情况下便于清刷组件对曝气盘的表面进行清刷，当曝气结束时，通过弹簧一的弹力作用带动限位块恢复原位，使得盖板重新与曝气盘的顶板贴合，避免曝气盘在不使用时曝气孔裸露在外界被灰尘沉渣等杂质堵塞。
优选的，所述伸缩组件包括伸缩套筒、伸缩杆、固定块和限位块二，所述盖板的两侧均镶嵌有伸缩套筒，所述伸缩套筒的内腔中滑动连接有伸缩杆，所述伸缩杆的底端延伸至盖板的下方与固定块固接，所述固定块的底部中心处开设有T型槽，所述T型槽内滑动连接有限位块二，所述限位块二的底端与清刷板固接；通过伸缩套筒与伸缩杆之间的配合不仅能够保证刷板不受盖板被顶起的影响，还能够在盖板旋转时带动刷板转动对曝气盘清刷。
优选的，所述清刷组件包括弧形凸起一、弧形凸起二、固定套筒二、T型杆二和弹簧二，所述曝气盘的外侧设有环形腔，所述环形腔的内壁上均匀固接有多个弧形凸起一，所述刷板的底部侧壁上固接有支板，所述支板的另一端延伸至环形腔内与弧形凸起二固接，所述弧形凸起二与弧形凸起一相对应，背离弧形凸起一一侧的所述弧形凸起二上固接有固定套筒二，所述固定套筒二内滑动连接有T型杆二，所述T型杆二的一端延伸至固定套筒二的外侧与环形腔的内壁贴合，所述T型杆二上套设有弹簧二，所述弹簧二的两端分别与T型杆二和固定套筒二的内壁固接，所述环形腔的侧壁上开设有环形通槽，所述支板与环形通槽滑动连接；通过固定套筒二内的T型杆二配合弹簧二可使得弧形凸起二与弧形凸起一贴合时，弹簧二压缩，支板带动刷板向上滑动，当弧形凸起二不与弧形凸起一接触时，弹簧二恢复，支板带动刷板再向下滑动，如此往复，使得刷板在旋转清刷的同时可以实现上下滑动清刷，提高了对曝气盘的清刷效果。
优选的，所述刷板的两侧均固接有固定套筒三，所述固定套筒三的内腔顶部固接有弹簧三，所述弹簧三的底端与T型杆三的顶端固接，所述T型杆三的底端延伸至固定套筒三的下方与安装板固接，所述安装板的底端均匀固接有多个刮板；当刷板在旋转中上下滑动时，与刷板固接的连接件带动固定套筒三一起上下滑动，使得安装板和刮板随之上下滑动，能够进一步清除附着在曝气盘表面的沉渣。
优选的，所述固定块的两侧对称开设有导向槽，所述导向槽呈倾斜向上状，背离支板一侧的所述固定块的底部设有圆弧部，所述固定套筒三的侧壁上开设有竖槽，所述竖槽内滑动连接有连接件，所述连接件的一端延伸至固定套筒三内与T型杆三固接，所述连接件的另一端与导向块固接，所述导向块与导向槽和圆弧部均适应；通过此结构实现了刷板在向上滑动时刮板并不与曝气盘表面接触，刷板向下滑动时，刮板再次与曝气盘接触完成清刮，使得刮板可以将曝气盘表面的沉渣清刮至下方，方便后续工作人员处理。
优选的，所述支撑管的内腔固接有环形滤板，所述固定套筒一与环形滤板转动连接，所述环形滤板内设有环形过滤腔，所述固定套筒一的外壁两侧对称固接有两个清刷件，所述清刷件与环形过滤腔滑动连接；通过支撑管内设有的环形滤板可对进入的气体进行过滤，避免气体中含有的灰尘从内侧将曝气孔堵塞。
优选的，所述支撑管的内腔顶部固接有阀体，所述阀体的顶部和底部均为球形面，所述阀体的顶部与轻质密封球相贴合，所述阀体的中心设有通气孔；通过支撑管内阀体与轻质密封球的配合，既可以在不曝气时对支撑管形成密封，又可以在曝气时通过气体吹动轻质密封球带动盖板整体上升，方便曝气。
优选的，所述安装座的内腔中固接有环形管，所述环形管与进气管连通，所述环形管的内侧均匀安装有多个锥形喷头，所述锥形喷头呈倾斜状，且与叶轮相对应；通过环形管与进气管连通，使得气体可以进入环形管内，通过环形管上设有的锥形喷头，可以增强气体对叶轮的动力，方便叶轮旋转。
一种用于难分解废水处理的曝气方法，该曝气方法适用于上述所述的一种用于难分解废水处理的曝气装置，该曝气方法包括以下步骤：
S1：通过风机从进气管向安装座内通气，使得气体由支撑管进入曝气盘最后从曝气孔中喷出，一方面供应生化反应所需要的氧量，同时保持混合液悬浮固体均匀混合，另一方面通过伞状的曝气盘将空气分散成空气泡，增大气液接触界面，将空气中的氧溶解于水中；
S2：通过叶轮的转动带动转动支撑组件旋转，进而使得盖板旋转，气体的推动作用，可使得盖板被顶起，方便曝气的同时，被顶起旋转的盖板配合伸缩组件可带动清刷组件在曝气盘的表面进行清刷；
S3：通过刷板带动固定套筒三一起上下滑动，使得安装板和刮板随之上下滑动，能够进一步清除附着在曝气盘表面的沉渣。
本发明的有益效果如下：
1.本发明所述的一种用于难分解废水处理的曝气装置及曝气方法，通过叶轮的转动带动转动支撑组件旋转，进而使得盖板旋转，由于气体的推动作用，可使得盖板被顶起，方便曝气，此时，被顶起旋转的盖板配合伸缩组件可带动清刷组件在曝气盘的表面进行清刷，避免曝气盘因为曝气池进口侧沉渣较多导致曝气孔从外侧被堵塞的情况。
2.本发明所述的一种用于难分解废水处理的曝气装置及曝气方法，通过此结构实现了刷板在向上滑动时刮板并不与曝气盘表面接触，刷板向下滑动时，刮板再次与曝气盘接触完成清刮，使得刮板可以将曝气盘表面的沉渣清刮至下方，方便后续工作人员处理。
（发明人：钟苹苹;王皓）
