高抗污水性涂料搅拌系统

发布时间:2025-2-2 8:51:11  中国污水处理工程网

公布日:2024.04.19

申请日:2024.03.20

分类号:B01F33/83(2022.01)I;B01F35/213(2022.01)I;B01F35/221(2022.01)I;B01F101/30(2022.01)N

摘要

本发明公开了一种高抗污水性涂料的搅拌装置及其制备方法,其先通过搅拌组件对原料进行预先的搅拌,然后再通过切割组件对搅拌后的原料进行切割,在上述的过程中,先通过搅拌打散原料中的团聚颗粒,令原料呈粘稠状,再通过切割组件对粘稠状的原料进行切割处理,旨在对原料施加剪切力,令原料中的颗粒粒度更加细致;其中,通过检测原料的粘度,来控制切割组件的转速,一方面避免切割处理转速过快,在原料中产生气泡,进而提高原料的均匀性,另一方面避免切割处理转速过低,无法有效切割原料颗粒,以细化原料粒度,进而保障高抗污水性涂料有较高的均匀性和细致的粒度,以提高抗污水性涂料的性能。


权利要求书

1.一种高抗污水性涂料的搅拌装置,其特征在于,包括:搅拌桶组件(100),所述搅拌桶组件(100)配置有用于存放原料的搅拌槽(101);搅拌组件(200),所述搅拌组件(200)可活动地安装于所述搅拌桶组件(100)的上方;取样组件(400),所述取样组件(400)用于从所述搅拌槽(101)中取样;粘度检测装置(500),所述粘度检测装置(500)用于获取搅拌后的原料的粘度值;切割组件(300),所述切割组件(300)可活动地安装于所述搅拌桶组件(100)的上方,且所述切割组件(300)与所述粘度值呈正相关;所述搅拌桶组件(100)包括间隔设置的第一搅拌桶(110)及第二搅拌桶(120),所述第一搅拌桶(110)及所述第二搅拌桶(120)分别开设有搅拌槽(101);所述第一搅拌桶(110)与所述第二搅拌桶(120)之间设置有升降装置(600),所述升降装置(600)的升降端安装有旋转装置(700);所述旋转装置(700)包括呈对称设置的第一旋转端与第二旋转端,所述搅拌组件(200)安装于所述第一旋转端上,所述切割组件(300)安装于所述第二旋转端上;所述升降装置(600)包括安装于所述第一搅拌桶(110)与所述第二搅拌桶(120)之间的立柱(610);所述立柱(610)的顶端部安装有定滑轮(620),所述立柱(610)滑动连接有升降座(630);所述立柱(610)的一侧还安装有升降电机,所述升降电机的转轴安装有绕线轮,所述绕线轮上缠绕有升降吊绳(640),所述升降吊绳(640)的末端绕过所述定滑轮(620),并与所述升降座(630)固定连接;所述升降座(630)开设有旋转槽(631);所述旋转装置(700)包括套设于所述旋转槽(631)中并与所述旋转槽(631)转动连接的旋转环(710);所述旋转环(710)内嵌设有内齿圈(720);所述旋转槽(631)中转动连接有与所述内齿圈(720)啮合的齿轮件(730);所述升降座(630)上安装有旋转电机(740),所述旋转电机(740)的转轴与所述齿轮件(730)固定连接;所述第一旋转端包括连接于所述旋转环(710)一端的第一安装板(751),所述第二旋转端包括连接于所述旋转环(710)另一端的第二安装板(752);其中,所述高抗污水性涂料的搅拌装置采用的高抗污水性涂料的制备方法,包括:预设粘度与转速的正比关系式;向搅拌桶组件(100)中投入原料;在所述搅拌桶组件(100)的上方设置搅拌组件(200),并通过所述搅拌组件(200)对尚未搅拌的原料进行搅拌处理;获取搅拌后的原料的粘度值,并根据所述粘度值与所述正比关系式得到目标转速;在所述搅拌桶组件(100)的上方设置切割组件(300),并令所述切割组件(300)以所述目标转速对搅拌后的原料进行切割处理;取出切割处理后的原料,对切割处理后的原料进行过滤,得到高抗污水性涂料。

2.根据权利要求1所述的一种高抗污水性涂料的搅拌装置,其特征在于,所述搅拌组件(200)包括安装于所述第一安装板(751)上的搅拌电机(210),所述搅拌电机(210)的转轴固定连接有搅拌轴(220),所述搅拌轴(220)沿其轴向依次安装有多个搅拌叶片(230);所述搅拌叶片(230)所在的平面与所述搅拌轴(220)重合,且所述搅拌叶片(230)开设有搅拌孔(231)。

3.根据权利要求2所述的一种高抗污水性涂料的搅拌装置,其特征在于,所述粘度检测装置(500)包括第一检测部(510)与第二检测部(520),所述第一搅拌桶(110)、所述第一检测部(510)、所述第二搅拌桶(120)及所述第二检测部(520)以所述立柱(610)为轴线呈圆周方向间隔设置。

4.根据权利要求3所述的一种高抗污水性涂料的搅拌装置,其特征在于,所述取样组件(400)包括套设于所述搅拌组件(200)的搅拌轴(220)末端的取样外壳(410);所述取样外壳(410)内形成有安装槽(411),所述安装槽(411)内安装有内胆部(420),所述内胆部(420)与所述搅拌轴(220)之间设置有阻尼轴承(430),所述阻尼轴承(430)的内圈套设于所述搅拌轴(220)外,所述阻尼轴承(430)的外圈套设于所述内胆部(420)内;所述内胆部(420)中形成有取样腔体(421),所述取样腔体(421)开设有朝向所述安装槽(411)槽口设置的取料口(422);且所述内胆部(420)凸设有导向杆(450),所述导向杆(450)凸出于所述安装槽(411);所述安装槽(411)的槽口边沿凸设有限位部(460),所述限位部(460)通过轴承单元(470)与所述导向杆(450)转动连接,且所述限位部(460)凸设有用于封堵所述取料口(422)的挡料部(440)。

5.根据权利要求1所述的一种高抗污水性涂料的搅拌装置,其特征在于,所述向搅拌桶组件(100)中投入原料,包括:向所述第一搅拌桶(110)投入原料;所述在所述搅拌桶组件(100)的上方设置搅拌组件,并通过所述搅拌组件(200)对尚未搅拌的原料进行搅拌处理,包括:在所述第一搅拌桶(110)的上方设置搅拌组件(200),在所述第二搅拌桶(120)的上方设置切割组件(300);通过所述搅拌组件(200)对所述第一搅拌桶(110)中的原料进行搅拌处理;所述在所述搅拌桶组件(100)的上方设置切割组件(300),并令所述切割组件(300)以所述目标转速对搅拌后的原料进行切割处理,包括:令所述搅拌组件(200)与所述切割组件(300)的位置互换;通过所述切割组件(300)对所述第一搅拌桶(110)中的原料进行切割处理。

6.根据权利要求5所述的一种高抗污水性涂料的搅拌装置,其特征在于,所述令所述搅拌组件(200)与所述切割组件(300)的位置互换之前,还包括:向所述第二搅拌桶(120)中投入原料;所述令所述搅拌组件(200)与所述切割组件(300)的位置互换之后,还包括:通过所述搅拌组件(200)对所述第二搅拌桶(120)中的原料进行搅拌。

发明内容

本发明的目的在于提供一种高抗污水性涂料的搅拌装置及其制备方法,解决现有技术中的搅拌设备无法进一步提高抗污水性涂料性能的技术问题。

为达此目的,本发明采用以下技术方案:

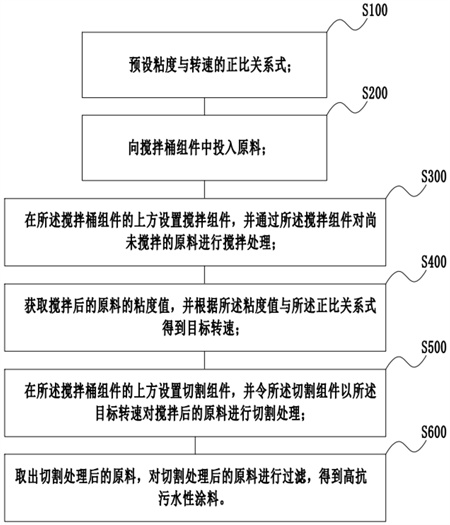

一种高抗污水性涂料的制备方法,包括:

预设粘度与转速的正比关系式;

向搅拌桶组件中投入原料;

在所述搅拌桶组件的上方设置搅拌组件,并通过所述搅拌组件对尚未搅拌的原料进行搅拌处理;

获取搅拌后的原料的粘度值,并根据所述粘度值与所述正比关系式得到目标转速;

在所述搅拌桶组件的上方设置切割组件,并令所述切割组件以所述目标转速对搅拌后的原料进行切割处理;

取出切割处理后的原料,对切割处理后的原料进行过滤,得到高抗污水性涂料。

可选地,所述搅拌桶组件包括第一搅拌桶和第二搅拌桶;

所述向搅拌桶组件中投入原料,包括:

向所述第一搅拌桶投入原料;

所述在所述搅拌桶组件的上方设置搅拌组件,并通过所述搅拌组件对尚未搅拌的原料进行搅拌处理,包括:

在所述第一搅拌桶的上方设置搅拌组件,在所述第二搅拌桶的上方设置切割组件;

通过所述搅拌组件对所述第一搅拌桶中的原料进行搅拌处理;

所述在所述搅拌桶组件的上方设置切割组件,并令所述切割组件以所述目标转速对搅拌后的原料进行切割处理,包括:

令所述搅拌组件与所述切割组件的位置互换;

通过所述切割组件对所述第一搅拌桶中的原料进行切割处理。

可选地,所述令所述搅拌组件与所述切割组件的位置互换之前,还包括:

向所述第二搅拌桶中投入原料;

所述令所述搅拌组件与所述切割组件的位置互换之后,还包括:

通过所述搅拌组件对所述第二搅拌桶中的原料进行搅拌。

一种高抗污水性涂料的搅拌装置,采用如上所述的高抗污水性涂料的制备方法,包括:

搅拌桶组件,所述搅拌桶组件配置有用于存放原料的搅拌槽;

搅拌组件,所述搅拌组件可活动地安装于所述搅拌桶组件的上方;

取样组件,所述取样组件用于从所述搅拌槽中取样;

粘度检测装置,所述粘度检测装置用于获取搅拌后的原料的粘度值;

切割组件,所述切割组件可活动地安装于所述搅拌桶组件的上方,且所述切割组件与所述粘度值呈正相关。

可选地,所述搅拌桶组件包括间隔设置的第一搅拌桶及第二搅拌桶,所述第一搅拌桶及所述第二搅拌桶分别开设有搅拌槽;

所述第一搅拌桶与所述第二搅拌桶之间设置有升降装置,所述升降装置的升降端安装有旋转装置;

所述旋转装置包括呈对称设置的第一旋转端与第二旋转端,所述搅拌组件安装于所述第一旋转端上,所述切割组件安装于所述第二旋转端上。

可选地,所述升降装置包括安装于所述第一搅拌桶与所述第二搅拌桶之间的立柱;所述立柱的顶端部安装有定滑轮,所述立柱滑动连接有升降座;所述立柱的一侧还安装有升降电机,所述升降电机的转轴安装有绕线轮,所述绕线轮上缠绕有升降吊绳,所述升降吊绳的末端绕过所述定滑轮,并与所述升降座固定连接。

可选地,所述升降座开设有旋转槽;

所述旋转装置包括套设于所述旋转槽中并与所述旋转槽转动连接的旋转环;所述旋转环内嵌设有内齿圈;所述旋转槽中转动连接有与所述内齿圈啮合的齿轮件;所述升降座上安装有旋转电机,所述旋转电机的转轴与所述齿轮件固定连接;

所述第一旋转端包括连接于所述旋转环一端的第一安装板,所述第二旋转端包括连接于所述旋转环另一端的第二安装板。

可选地,所述搅拌组件包括安装于所述第一安装板上的搅拌电机,所述搅拌电机的转轴固定连接有搅拌轴,所述搅拌轴沿其轴向依次安装有多个搅拌叶片;

所述搅拌叶片所在的平面与所述搅拌轴重合,且所述搅拌叶片开设有搅拌孔。

可选地,所述粘度检测装置包括第一检测部与第二检测部,所述第一搅拌桶、所述第一检测部、所述第二搅拌桶及所述第二检测部以所述立柱为轴线呈圆周方向间隔设置。

可选地,所述取样组件包括套设于所述搅拌组件的搅拌轴末端的取样外壳;

所述取样外壳内形成有安装槽,所述安装槽内安装有内胆部,所述内胆部与所述搅拌轴之间设置有阻尼轴承,所述阻尼轴承的内圈套设于所述搅拌轴外,所述阻尼轴承的外圈套设于所述内胆部内;

所述内胆部中形成有取样腔体,所述取样腔体开设有朝向所述安装槽槽口设置的取料口;且所述内胆部凸设有导向杆,所述导向杆凸出于所述安装槽;

所述安装槽的槽口边沿凸设有限位部,所述限位部通过轴承单元与所述导向杆转动连接,且所述限位部凸设有用于封堵所述取料口的挡料部。

与现有技术相比,本发明具有以下有益效果:

本发明提供的高抗污水性涂料的搅拌装置及其制备方法,其先通过搅拌组件对原料进行预先的搅拌,然后再通过切割组件对搅拌后的原料进行切割,在上述的过程中,先通过搅拌打散原料中的团聚颗粒,令原料呈粘稠状,再通过切割组件对粘稠状的原料进行切割处理,旨在对原料施加剪切力,令原料中的颗粒粒度更加细致;其中,通过检测原料的粘度,来控制切割组件的转速,一方面避免切割处理转速过快,在原料中产生气泡,进而提高原料的均匀性,另一方面避免切割处理转速过低,无法有效切割原料颗粒,以细化原料粒度,进而保障高抗污水性涂料有较高的均匀性和细致的粒度,以提高抗污水性涂料的性能。

(发明人:韩振跃)
