公布日：2024.04.09
申请日：2024.03.04
分类号：B01F35/71(2022.01)I;B01F33/82(2022.01)I;B01F35/80(2022.01)I;C02F1/00(2023.01)I;C02F101/10(2006.01)N
摘要
本发明涉及污水处理技术领域，具体涉及基于固废发电的污水处理系统及其处理方法，包括罐体，以及安装在其上部的盖体，并且盖体上还安装有进液管，进液管下侧连通有多个分流管；以及分流机构，分流机构包括固定安装在罐体内壁上的连接架，连接架上安装有进药管；还包括与罐体保持转动连接的转动柱，转动柱的下端固定安装有圆盘件，圆盘件的底面通过连接柱固定连接有转动件，位于转动件以及圆盘件中部之间还套设有移动盘。通过设置的分流机构配合设置的分流管，能够根据注入罐体内的污水量自适应的调整注入的处理剂的用量；并且通过设置的圆盘件以及移动盘，能够有效的提高处理剂与污水之间的充分混合，提高污水处理效率。
权利要求书

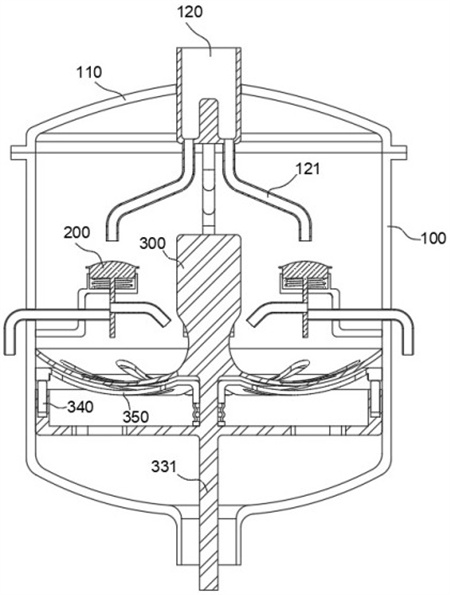

1.基于固废发电的污水处理系统，其特征在于，包括：罐体（100），以及安装在其上部的盖体（110），并且盖体（110）上还安装有进液管（120），进液管（120）下侧连通有多个分流管（121）；以及分流机构（200），均匀的设置在多个分流管（121）的下侧位置，分流机构（200）包括固定安装在罐体（100）内壁上的连接架（210），连接架（210）上安装有进药管（211），以及固定安装在连接架（210）上的套管（220），套管（220）内活动连接有分流台（230），分流台（230）的下端固定连接有阻挡件（240），阻挡件（240）上开设有通孔（241），阻挡件（240）上位于通孔（241）一侧固定安装有倾斜管（243），通孔（241）与进药管（211）出口错位设置；还包括与罐体（100）保持转动连接的转动柱（300），转动柱（300）的下端固定安装有圆盘件（310），圆盘件（310）的顶面贯穿开设有多个通槽（311），圆盘件（310）的底面通过连接柱（312）固定连接有转动件（330），位于转动件（330）以及圆盘件（310）中部之间还套设有移动盘（350），移动盘（350）上也均匀贯穿开设有多个条形槽（351），移动盘（350）的下端通过弹性环（360）与套接在连接柱（312）外壁上的搭接环（361）弹性连接，且搭接环（361）与转动件（330）之间保持转动连接，转动件（330）的下端通过连接轴（331）与外部电机输出端连接；还包括设置在套管（220）内壁上的接触传感器（221），以及固定安装在阻挡件（240）下端的通电磁吸块（242）；位于相邻两个通槽（311）中部之间还活动连接有磁吸片（320）；当分流台（230）在水流冲击时下移并与接触传感器（221）接触时，通电磁吸块（242）通电，通电磁吸块（242）会与磁吸片（320）磁性吸附；移动盘（350）的底面圆周外侧固定安装有多个凸起（352）；转动件（330）的上呈环状结构活动连接有多个电动伸缩杆（340），其中一半电动伸缩杆（340）由外部电源控制通电并处于伸长状态，当接通外部电源时，处于伸长状态的电动伸缩杆（340）的上端会与凸起（352）接触；另一半电动伸缩杆（340）由接触传感器（221）控制，当分流台（230）与接触传感器（221）接触时，另一半电动伸缩杆（340）才会处于伸长状态并能够与凸起（352）接触；转动柱（300）与圆盘件（310）连接处设置有弧形面（301），并且该弧形面（301）与倾斜管（243）下端出口相对应。
2.根据权利要求1所述的基于固废发电的污水处理系统，其特征在于，进液管（120）的中部固定连接有分流柱，分流管（121）的上端口均匀分布在分流柱的四周；分流管（121）的下端出口与分流台（230）对齐，从分流管（121）流出的水流能够落在分流台（230）上。
3.根据权利要求2所述的基于固废发电的污水处理系统，其特征在于，还包括设置于分流台（230）与套管（220）中部之间的弹簧（232），当水流冲击分流台（230）时，弹簧（232）被压缩，进药管（211）与通孔（241）的重合度增加；以及固定安装在分流台（230）顶面四周的阻挡环（231）。
4.一种基于固废发电的污水处理方法，应用于如权利要求3中所述的基于固废发电的污水处理系统，其特征在于，包括以下步骤：S10：将进液管（120）与外部污水管道保持连通，在污水处理时，污水会流经进液管（120）并从多个分流管（121）流出，此时利用外部的泵体将处理剂通过进药管（211）向罐体（100）内注入，受到阻挡件（240）的阻碍，当作用在分流台（230）上的水流较小时，通孔（241）与进药管（211）之间的重合度较小；S20：当污水以及处理剂分别被注入到罐体（100）内时，此时外部电机会带动设置的转动件（330）、圆盘件（310）以及转动柱（300）进行转动；从圆盘件（310）四周流向其中部的污水会与沿着弧形面（301）流通的处理剂融合碰撞，使得处理剂与污水充分的接触混合；S30：当污水管道的污水量较大时，此时作用在分流台（230）上的冲击力较大，进而使得分流台（230）下移，使得进药管（211）与通孔（241）之间的重合度增加，进而自适应的增加处理剂的量，与此同时，分流台（230）下端外壁会与接触传感器（221）接触，使得通电磁吸块（242）会与磁吸片（320）磁性吸附，增加混合液的流动性，并且此时所有电动伸缩杆（340）都能够与凸起（352）外壁接触，使得移动盘（350）振动，进一步增加处理剂与污水之间的充分融合。
发明内容
针对现有技术所存在的上述缺点，本发明提供了基于固废发电的污水处理系统及其处理方法，能够有效地解决现有污水处理环节中，采用污水处理剂进行污水处理时，通常时手动的进行投放，依靠搅拌设备使得污水处理剂能够充分的与污水接触并对其进行处理，并且投放的污水处理剂的量还需要根据待处理污水的量进行定量的投放，使得污水处理效率较低的问题。
为实现以上目的，本发明通过以下技术方案予以实现：
本发明提供基于固废发电的污水处理系统，包括罐体，以及安装在其上部的盖体，并且盖体上还安装有进液管，进液管下侧连通有多个分流管；
以及分流机构，均匀的设置在多个分流管的下侧位置，分流机构包括固定安装在罐体内壁上的连接架，连接架上安装有进药管，以及固定安装在连接架上的套管，套管内活动连接有分流台，分流台的下端固定连接有阻挡件，阻挡件上开设有通孔，阻挡件上位于通孔一侧固定安装有倾斜管，通孔与进药管出口错位设置；
还包括与罐体保持转动连接的转动柱，转动柱的下端固定安装有圆盘件，圆盘件的顶面贯穿开设有多个通槽，圆盘件的底面通过连接柱固定连接有转动件，位于转动件以及圆盘件中部之间还套设有移动盘，移动盘上也均匀贯穿开设有多个条形槽，移动盘的下端通过弹性环与套接在连接柱外壁上的搭接环弹性连接，且搭接环与转动件之间保持转动连接，转动件的下端通过连接轴与外部电机输出端连接。
进一步地，进液管的中部固定连接有分流柱，分流管的上端口均匀分布在分流柱的四周；分流管的下端出口与分流台对齐，从分流管流出的水流能够落在分流台上。
进一步地，还包括设置于分流台与套管中部之间的弹簧，当水流冲击分流台时，弹簧被压缩，进药管与通孔的重合度增加；以及固定安装在分流台顶面四周的阻挡环。
进一步地，还包括设置在套管内壁上的接触传感器，以及固定安装在阻挡件下端的通电磁吸块；位于相邻两个通槽中部之间还活动连接有磁吸片；当分流台在水流冲击时下移并与接触传感器接触时，通电磁吸块通电，通电磁吸块会与磁吸片磁性吸附。
进一步地，移动盘的底面圆周外侧固定安装有多个凸起；转动件的上呈环状结构活动连接有多个电动伸缩杆，其中一半电动伸缩杆由外部电源控制通电并处于伸长状态，当接通外部电源时，处于伸长状态的电动伸缩杆的上端会与凸起接触；另一半电动伸缩杆由接触传感器控制，当分流台与接触传感器接触时，另一半电动伸缩杆才会处于伸长状态并能够与凸起接触。
进一步地，转动柱与圆盘件连接处设置有弧形面，并且该弧形面与倾斜管下端出口相对应。
一种基于固废发电的污水处理方法，包括以下步骤：
S10：将进液管与外部污水管道保持连通，在污水处理时，污水会流经进液管并从多个分流管流出，此时利用外部的泵体将处理剂通过进药管向罐体内注入，受到阻挡件的阻碍，当作用在分流台上的水流较小时，通孔与进药管之间的重合度较小；
S20：当污水以及处理剂分别被注入到罐体内时，此时外部电机会带动设置的转动件、圆盘件以及转动柱进行转动；从圆盘件四周流向其中部的污水会与沿着弧形面流通的处理剂融合碰撞，使得处理剂与污水充分的接触混合；
S30：当污水管道的污水量较大时，此时作用在分流台上的冲击力较大，进而使得分流台下移，使得进药管与通孔之间的重合度增加，进而自适应的增加处理剂的量，与此同时，分流台下端外壁会与接触传感器接触，使得通电磁吸块会与磁吸片磁性吸附，增加混合液的流动性，并且此时所有电动伸缩杆都能够与凸起外壁接触，使得移动盘振动，进一步增加处理剂与污水之间的充分融合。
有益效果
本发明提供的技术方案，与已知的公有技术相比，具有如下有益效果：
本发明通过设置的分流机构配合设置的分流管，能够根据注入罐体内的污水量自适应的调整注入的处理剂的用量；并且通过设置的圆盘件以及移动盘，能够有效的提高处理剂与污水之间的充分混合，提高污水处理效率。
（发明人：孙森林;纪伟洁;马继华;王晶莹;陈勇;许旭佳;陈懿修;李荣凯）
