公布日：2023.10.17
申请日：2023.08.11
分类号：C02F1/04(2023.01)I;C02F1/00(2023.01)I;B08B9/032(2006.01)I;B08B9/045(2006.01)I;C02F103/06(2006.01)N
摘要
本申请公开了废水蒸发装置清洁机构，涉及清洁机构技术领域。本申请包括安装架，所述安装架上安装有蒸发装置外壳，还包括：与所述蒸发装置外壳连通的管道，所述管道用于运输垃圾渗滤液，所述管道内安装有滤板。本申请通过在管道内安装有驱动件与清洁件，使得管道在对垃圾渗滤液进行运输时，通过清洁件对管道内壁的最低端进行清洁，减少了垃圾渗滤液中杂质在管道内堆积的可能，且当管道停止对垃圾渗滤液进行运输时，通过放水件的配合，将残留在管道内的垃圾渗滤液排出，带动杂质一同被清理到管道外，减少了杂质对管道运输效果的影响，进而减少了杂质对蒸发装置工作效率的影响。
权利要求书

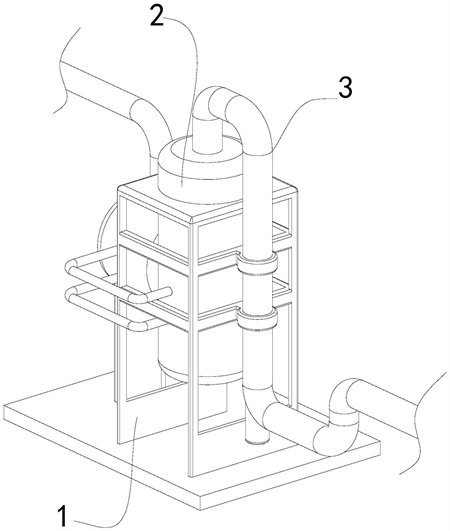

1.废水蒸发装置清洁机构，包括安装架(1)，所述安装架(1)上安装有蒸发装置外壳(2)，其特征在于，还包括：与所述蒸发装置外壳(2)连通的管道(3)，所述管道(3)用于运输垃圾渗滤液，所述管道(3)内安装有滤板(7)；活动安装在所述管道(3)内的清洁件(4)，所述清洁件(4)用于对所述管道(3)内表面的最低端进行清洁；安装在所述管道(3)内的驱动件(5)，所述驱动件(5)与所述清洁件(4)连接，所述驱动件(5)用于驱动所述清洁件(4)在所述管道(3)最低端内沿所述管道(3)开设方向运动；安装在所述管道(3)内的放水件(6)，所述管道(3)上开设有出水口(301)，当所述管道(3)对垃圾渗滤液进行运输时，所述放水件(6)对所述出水口(301)进行封盖，当所述管道(3)停止对垃圾渗滤液进行运输时，所述放水件(6)对所述出水口(301)解除封盖。
2.根据权利要求1所述的废水蒸发装置清洁机构，其特征在于，所述驱动件(5)包括：安装在所述管道(3)内的锥形壳(501)，所述锥形壳(501)由小端到大端的方向为垃圾渗滤液在所述管道(3)内被运输的方向；滑动安装在所述锥形壳(501)内的推板(502)，所述推板(502)上安装有推杆(503)；一端安装在所述管道(3)内的连接弹簧(504)，所述连接弹簧(504)的另一端与所述推板(502)连接；滑动安装在所述管道(3)内的滑动板(505)，所述推杆(503)与所述滑动板(505)连接，所述滑动板(505)上安装有连接绳(506)，所述连接绳(506)与所述清洁件(4)连接。
3.根据权利要求2所述的废水蒸发装置清洁机构，其特征在于，所述推杆(503)上安装有延长件(8)，推杆(503)通过延长件(8)与滑动板(505)连接，所述延长件(8)包括：安装在所述锥形壳(501)内的容纳壳(801)；一端铰接在所述容纳壳(801)内的铰接杆(802)，所述铰接杆(802)上开设有滑孔(803)，所述推杆(503)上构造有凸块(804)，所述凸块(804)与所述滑孔(803)滑动配合，所述滑孔(803)靠近所述铰接杆(802)与所述容纳壳(801)的铰接点；铰接在所述铰接杆(802)另一端的铰接块(805)，所述容纳壳(801)内滑动安装有连接杆(806)，所述铰接块(805)与所述连接杆(806)滑动连接，所述连接杆(806)用于和所述滑动板(505)连接。
4.根据权利要求3所述的废水蒸发装置清洁机构，其特征在于，所述清洁件(4)包括：滑动安装在所述管道(3)内的连接板(401)，所述连接板(401)与所述连接绳(506)连接，所述连接板(401)上转动安装有螺旋叶(402)；安装在所述螺旋叶(402)转轴上的连接框(403)，所述连接框(403)上转动安装有多个刮动块(404)，所述刮动块(404)的外侧与所述管道(3)内壁接触。
5.根据权利要求4所述的废水蒸发装置清洁机构，其特征在于，所述管道(3)包括：一端与所述蒸发装置外壳(2)连通的竖直管(302)，所述竖直管(302)的另一端上连通有下水管(303)与水平管(304)，所述滤板(7)安装在所述竖直管(302)内，所述出水口(301)开设在所述下水管(303)上，所述清洁件(4)安装在所述水平管(304)内，所述下水管(303)与所述竖直管(302)同轴，所述水平管(304)的轴线与所述竖直管(302)的轴线相垂直；与所述水平管(304)连通的L型管(305)，所述L型管(305)竖直的一端与所述水平管(304)连通，所述驱动件(5)安装在所述L型管(305)水平的一端内。
6.根据权利要求5所述的废水蒸发装置清洁机构，其特征在于，所述竖直管(302)的长度大于所述L型管(305)竖直一端的长度，所述放水件(6)包括：开设在所述竖直管(302)内壁上的滑槽(601)，所述竖直管(302)内滑动安装有浮球块(602)，所述浮球块(602)与所述滑槽(601)滑动连接，所述浮球块(602)上安装有抵块(603)，所述浮球块(602)的安装高度高于所述L型管(305)竖直一端的高度；滑动安装在所述下水管(303)上的挡盖(604)，所述挡盖(604)用于封盖所述出水口(301)，所述挡盖(604)上安装有钩板(605)，所述钩板(605)的钩端卡设在所述滑槽(601)内，所述抵块(603)用于抵触所述钩板(605)，以使所述钩板(605)与所述滑槽(601)解除连接；所述挡盖(604)上安装有挡板(606)，所述挡板(606)上开设有限位槽(607)，所述下水管(303)内安装有导向杆(608)，所述导向杆(608)周侧上构造有用于插设在所述限位槽(607)内的凸起，所述导向杆(608)上安装有直径大于所述限位槽(607)最大长度的橡胶片(609)。
7.根据权利要求4所述的废水蒸发装置清洁机构，其特征在于，所述连接框(403)一端与所述螺旋叶(402)连接，另一端上安装有缩口管(9)，所述缩口管(9)外周侧上沿所述缩口管(9)轴线方向环形阵列有多个用于水流经过的出水管(10)。
8.根据权利要求5所述的废水蒸发装置清洁机构，其特征在于，所述滤板(7)滑动安装在所述竖直管(302)内，所述竖直管(302)内安装有往复件(11)，所述往复件(11)包括：转动安装在所述竖直管(302)内的转轮(1101)，所述转轮(1101)转轴上安装有挤压块(1102)；安装在所述竖直管(302)内的转壳(1103)，所述转壳(1103)内滑动安装有抵杆(1104)，所述抵杆(1104)顶部安装有斜块(1105)，所述斜块(1105)用于和所述挤压块(1102)抵触，所述抵杆(1104)用于驱动所述滤板(7)向所述下水管(303)的方向运动；安装在所述抵杆(1104)端部的延面板(1106)，抵杆(1104)通过延面板(1106)与滤板(7)抵触。
9.根据权利要求5所述的废水蒸发装置清洁机构，其特征在于，所述连接绳(506)上安装有气囊(12)，所述气囊(12)位于所述L型管(305)的竖直端内。
10.根据权利要求6所述的废水蒸发装置清洁机构，其特征在于，所述导向杆(608)上转动安装有转环(13)，所述转环(13)沿所述导向杆(608)轴线方向环形阵列有多个转板(14)。
发明内容
本申请的目的在于：为解决上述背景技术中的问题，本申请提供了废水蒸发装置清洁机构。
本申请为了实现上述目的具体采用以下技术方案：
废水蒸发装置清洁机构，包括安装架，所述安装架上安装有蒸发装置外壳，还包括：
与所述蒸发装置外壳连通的管道，所述管道用于运输垃圾渗滤液，所述管道内安装有滤板；
活动安装在所述管道内的清洁件，所述清洁件用于对所述管道内表面的最低端进行清洁；
安装在所述管道内的驱动件，所述驱动件与所述清洁件连接，所述驱动件用于驱动所述清洁件在所述管道最低端内沿所述管道开设方向运动；
安装在所述管道内的放水件，所述管道上开设有出水口，当所述管道对垃圾渗滤液进行运输时，所述放水件对所述出水口进行封盖，当所述管道停止对垃圾渗滤液进行运输时，所述放水件对所述出水口解除封盖。
进一步地，所述驱动件包括：
安装在所述管道内的锥形壳，所述锥形壳由小端到大端的方向为垃圾渗滤液在所述管道内被运输的方向；
滑动安装在所述锥形壳内的推板，所述推板上安装有推杆；
一端安装在所述管道内的连接弹簧，所述连接弹簧的另一端与所述推板连接；
滑动安装在所述管道内的滑动板，所述推杆与所述滑动板连接，所述滑动板上安装有连接绳，所述连接绳与所述清洁件连接。
进一步地，所述推杆上安装有延长件，推杆通过延长件与滑动板连接，所述延长件包括：
安装在所述锥形壳内的容纳壳；
一端铰接在所述容纳壳内的铰接杆，所述铰接杆上开设有滑孔，所述推杆上构造有凸块，所述凸块与所述滑孔滑动配合，所述滑孔靠近所述铰接杆与所述容纳壳的铰接点；
铰接在所述铰接杆另一端的铰接块，所述容纳壳内滑动安装有连接杆，所述铰接块与所述连接杆滑动连接，所述连接杆用于和所述滑动板连接。
进一步地，所述清洁件包括：
滑动安装在所述管道内的连接板，所述连接板与所述连接绳连接，所述连接板上转动安装有螺旋叶；
安装在所述螺旋叶转轴上的连接框，所述连接框上转动安装有多个刮动块，所述刮动块的外侧与所述管道内壁接触。
进一步地，所述管道包括：
一端与所述蒸发装置外壳连通的竖直管，所述竖直管的另一端上连通有下水管与水平管，所述滤板安装在所述竖直管内，所述出水口开设在所述下水管上，所述清洁件安装在所述水平管内，所述下水管与所述竖直管同轴，所述水平管的轴线与所述竖直管的轴线相垂直；
与所述水平管连通的L型管，所述L型管竖直的一端与所述水平管连通，所述驱动件安装在所述L型管水平的一端内。
进一步地，所述竖直管的长度大于所述L型管竖直一端的长度，所述放水件包括：
开设在所述竖直管内壁上的滑槽，所述竖直管内滑动安装有浮球块，所述浮球块与所述滑槽滑动连接，所述浮球块上安装有抵块，所述浮球块的安装高度高于所述L型管竖直一端的高度；
滑动安装在所述下水管上的挡盖，所述挡盖用于封盖所述出水口，所述挡盖上安装有钩板，所述钩板的钩端卡设在所述滑槽内，所述抵块用于抵触所述钩板，以使所述钩板与所述滑槽解除连接；
所述挡盖上安装有挡板，所述挡板上开设有限位槽，所述下水管内安装有导向杆，所述导向杆周侧上构造有用于插设在所述限位槽内的凸起，所述导向杆上安装有直径大于所述限位槽最大长度的橡胶片。
进一步地，所述连接框一端与所述螺旋叶连接，另一端上安装有缩口管，所述缩口管外周侧上沿所述缩口管轴线方向环形阵列有多个用于水流经过的出水管。
进一步地，所述滤板滑动安装在所述竖直管内，所述竖直管内安装有往复件，所述往复件包括：
转动安装在所述竖直管内的转轮，所述转轮转轴上安装有挤压块；
安装在所述竖直管内的转壳，所述转壳内滑动安装有抵杆，所述抵杆顶部安装有斜块，所述斜块用于和所述挤压块抵触，所述抵杆用于驱动所述滤板向所述下水管的方向运动；
安装在所述抵杆端部的延面板，抵杆通过延面板与滤板抵触。
进一步地，所述连接绳上安装有气囊，所述气囊位于所述L型管的竖直端内。
进一步地，所述导向杆上转动安装有转环，所述转环沿所述导向杆轴线方向环形阵列有多个转板。
本申请的有益效果如下：
1、本申请通过在管道内安装有驱动件与清洁件，使得管道在对垃圾渗滤液进行运输时，通过清洁件对管道内壁的最低端进行清洁，减少了垃圾渗滤液中杂质在管道内堆积的可能，且当管道停止对垃圾渗滤液进行运输时，通过放水件的配合，将残留在管道内的垃圾渗滤液排出，带动杂质一同被清理到管道外，减少了杂质对管道运输效果的影响，进而减少了杂质对蒸发装置工作效率的影响。
2、本申请通过锥形管的安装方向，使得当推板处于小端时受到的水流压力较大，而在大端时，受到水流压力较大，在使用时，通过水流对推板压力的变化与连接弹簧的配合，使得推板在锥形管内进行往复运动，在使用时，通过水流作为驱动，较为便捷且节能。
3、本申请在推杆与滑动板之间安装有延长件，通过将滑孔的位置设置在靠近铰接杆与容纳壳的铰接点处，在铰接杆转动时，使得铰接杆形成费力杠杆，由于费力杠杆省距离，进而增加了连接杆的运动距离，使得连接杆推动或拉动滑动板的距离更远，使得清洁件在管道内的运动幅度增大，提高了清洁件对管道内的清洁效果。
4、本申请连接板滑动安装在管道内，沿管道轴线方向在管道内滑动，且螺旋叶与连接板转动配合，在使用时，使得连接框在管道内转动并滑动，增加了连接框在管道内的运动幅度，进而增加了清洁件对管道内的清洁效果。
5、本申请将滤板安装在竖直管内，且下水管位于竖直管的底端，在使用时，当管道停止对垃圾渗滤液运输时，通过重力影响使得在管道内的垃圾渗滤液与杂质向下水管处运动，通过放水件的配合，将杂质与垃圾渗滤液一同排到管道外，便于对管道进行清理，减少了杂质在管道内堆积的可能。
6、本申请在管道停止运输垃圾渗滤液时，由于位于竖直管内的垃圾渗滤液的重力势能大于位于L型管内的垃圾渗滤液，在静止时，位于竖直管内的垃圾渗滤液向回压动，当竖直管内的垃圾渗滤液低于浮球块时，浮球块受不到水的浮力，而通过重力的影响下落，使得抵块对钩板进行抵触，使得钩板与滑槽解除连接，使得挡盖受到重力的影响解除对出水口的封盖，使得垃圾渗滤液与杂质一同被排出，通过浮力与重力的配合，使得挡盖对出水口进行封盖或解除封盖，较为便捷。
（发明人：鲍天钧;鲍天钰）
